4000-es CMOS IC
Dual 3-input NOR gate + inverter

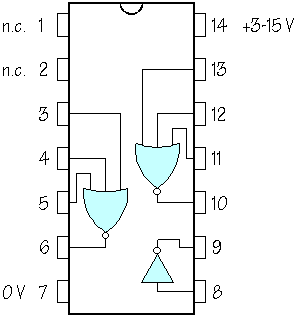

Bekötési rajz
n.c. = no connection = üres láb
Igazság táblázat
Igazság táblája a NOR kapunak:
| be C |
be B |
be A |
ki |
| 0 |
0 |
0 |
1 |
| 0 |
0 |
1 |
0 |
| 0 |
1 |
0 |
0 |
| 0 |
1 |
1 |
0 |
| 1 |
0 |
0 |
0 |
| 1 |
0 |
1 |
0 |
| 1 |
1 |
0 |
0 |
| 1 |
1 |
1 |
0 |
|
Igazság táblája az 1 inverternek:
|
A "0" az ALACSONY szintet, az "1" a magas szintet jelenti.

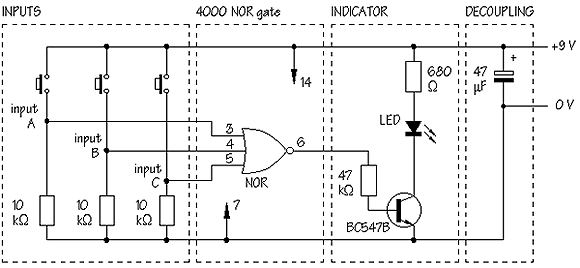

Minta kapcsolás
Itt van segítség képpen, hogy mit hogyan kell bekötni:
