Mielőtt megosztanám a kapcsolási rajzot, megmutatom, hogy
"mit produkált" a kész generátor. (Ezeket a jeleket már a végfok után mértem, így annak a torzítása is benne van)

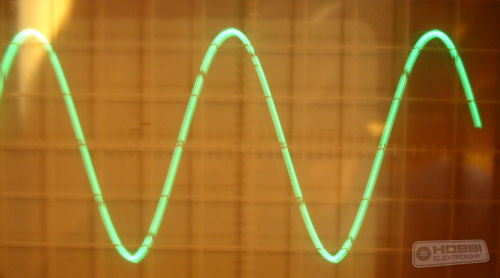

1kHz-es színuszjel:
Rajzolni se lehet jobbat

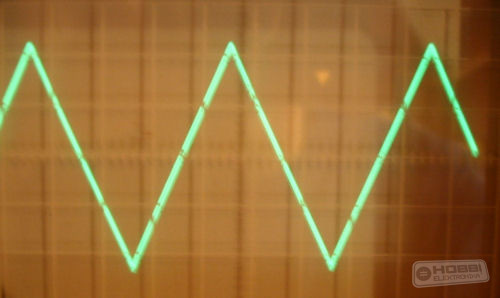

1kHz-es háromszögjel:
jól néz ki
1kHz-es négyszögjel:

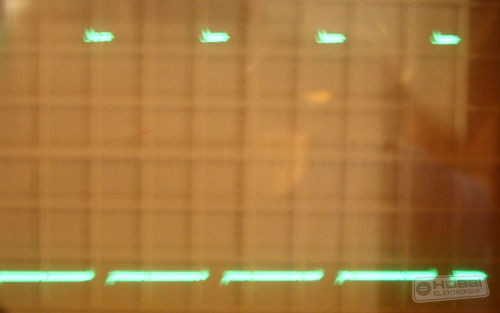

10%-os kitöltési tényezővel

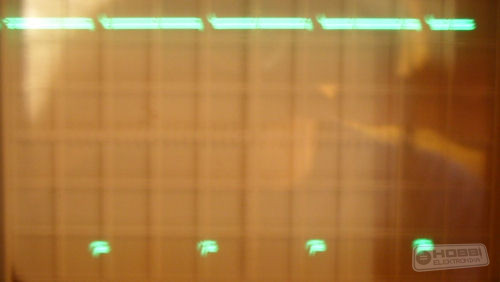

90%-os kitöltési tényezővel

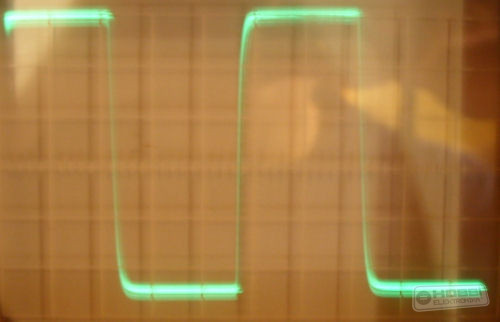

100kHz-es négyszögjel
Maga a MAX038-as IC még 10-15MHz-nél is elfogadható jelet produkál, a négyszögjel torzulása a végfok miatt van!
Lássuk végre a kapcsolási rajzot...
