Nyomtatott áramköri tervek:

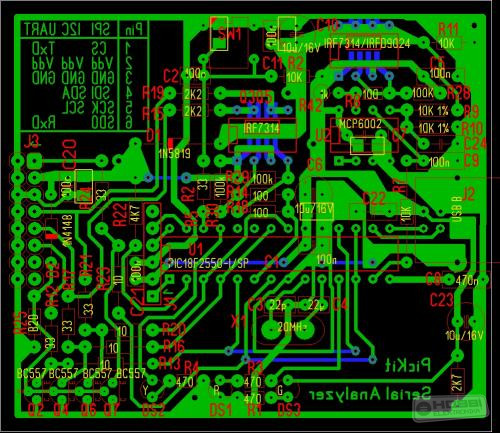

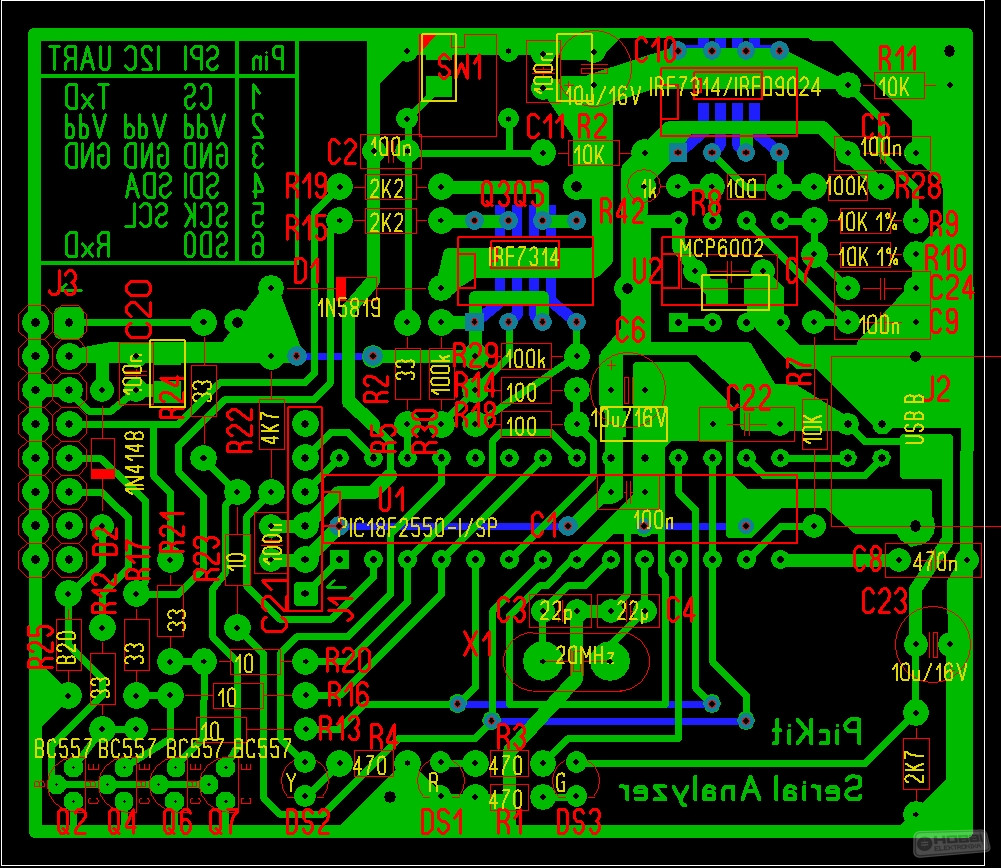

A furatszerelt PICKit Serial Analyzer nyomtatási terve:  PicKit_serialanalyzer.LAY

Hasznos honalpok:

PICKit Serial Analyzer honlapja: Innen tölthető le a firmware legfrissebb verziója. Itt jelennek meg a frissítések és itt találjuk a kezelő programot is. A letölthető dll segítségével saját programunkból is kezelhetjül az analizátort.

I²C busz specifikációja , magyar nyelvű I²C leírás,  Lin busz összefoglaló.

A tervek elkészítéséhez a Microchip PICKit Serial Analyzer honlapján megtalálható PICKit Serial Analyzer User's Guide DS51647  dokumentumot felhasználtam, a kapcsolás nem saját fejlesztésem.
