Tanulságos lenne, ha összeraknád erre a szintre a másik csatornát.
A rossz polaritású bekötést kivédheted, ha a tápszűrő kondenzátorokra ideiglenesen felforrasztasz egy-egy záró irányú diódát. Akár 1N4007 is megfelel. A primer köri izzó (remélem használod) simán világítani fog ha rosszul kötöd be a panelt.

Szia!
Fotózd le ezt a tápot, lehetőleg mindkét oldaláról!
Ha szerencséd van csak a varisztor ment zárlatba, de haladjunk módszeresen.
Válaszd le róla az erősítőt, remélhetőleg csak egy csatlakozót kell széthúznod.
Indítsd el a tápot 230 V-os izzón (40-60 W) keresztül, számolj be az izzó viselkedéséről.
A 100 V nagyságrendű kondenzátorokban jóval a kikapcsolás után is lehet feszültség!
Kapcsoló üzemű táp javítása során egyébként is tartsd szem előtt az áramütés veszélyét!

Szia! A mérés előtt szemrevételezzük a végtranzisztor emitter-ellenállásokat, ha égés nyomát látjuk rámérünk 20 %-on belül van-e a tényleges értéke. Az ellenálláslábak beforrasztását átfuttatjuk, ha ki lennének mattulva a melegtől.
Az állító trimmerek pozícióját bejelöljük és megnézzük a dokumentációt, hogy a trimmer csúszka érintkezési hibája egymásra nyithatja-e a végtranzisztorokat. Ez utóbbi sajnos még drága készülékeknél is előfordul. Ilyenkor amit tehetünk: a szokásos izzó a hálózati feszültség egyik ágába, vagy ha felszerelt műhely áll rendelkezésünkre labortápra kötjük a végfokot, esetleg kijavítjuk ezen áramköri részt.
Legalább 20 percet járatjuk az erősítőt, hogy a tranyók és a borda beálljanak üzemi hőmérsékletre. Megszüntetjük a bemenőjelet, azaz letekerjük a hangerőt nullára. Leválasztjuk a hangsugárzókat és már mehet is a mérés

Szia! Ennyi csatornánál és kiszolgáló áramkörnél nem várjuk el az izzó elhalványulását.
Rá kell direktben indítani, rábízva magunkat a készülék biztosítékára, aminek a helyes értékét ellenőriztük.
Megnézzük a végtranzisztorok emitterein a feszültséget testhez képest. Ahol ±200 mV-nál nagyobb értéket mérünk onnan az egyenfeszültség-védelem tiltó jelet küldhet a vezérlőbe.
Ha ez rendben, megmérjük a PROTECT vonal logikai állapotát. Az RD-6106-nál a magas (kb. 5 V) a tiltás. Visszakereshető mi generálja.
Ha nincs tiltás, ellenőrizzük a vezérlő proci tápját. A csatolt doksiban CXP82832, 4,5-5,5 V közötti értéket várunk tizedvoltnál kisebb hullámossággal.
A vezérlőproci és perifériák kimérése nem amatőr feladat.
A hibaelőzményekből és a szemrevételezésből azért lehet még következtetéseket levonni. Keress rendellenes dolgokat! Kizárólag a példa kedvéért: beragadt előlapi gomb, kilazult forrasztás, kontakthibás csatlakozó, bármilyen külső, vagy belső mechanikai sérülés.

A végtranzisztor beültetés előtt ez az utolsó ellenőrzés.
Legyen izzó az erősítő hálózati körében és indíthatod. A végtranzisztor emitter-ellenállások nem hagyhatók el az élesztés során.

Az ellenállások melegedése természetes ebben a funkcióban.
Ha a kimeneti feszültség mindkét csatornánál kevesebb ±200 mV-nál, akkor mehet rá a terhelés. Ajánlom köss a hangszóróval sorba 22-220 Ω ellenállást és úgy járasd pár órán keresztül a biztonság kedvéért. Természetesen az előtét izzó is maradjon még a hálózati körben.
Gondolom sokáig állt a készülék, ilyenkor célszerű kivárni míg az elektrolit kondenzátorok formázódnak.

A transzformátor ebben az áramkörben nem Ohmikus fogyasztó, mert a tekercsnek induktivitása van.
A jelenség mögött éppúgy állhat trafó zárlat, mint a táp, vagy az erősítő hibája.
Válaszd le a trafóról az erősítőt és figyeld az izzó viselkedését. Ha továbbra is változatlan fényerővel világít, akkor a táp lekötése következik. Ha a csupasz trafóval soros izzó is világít és a primer kapcsain csak ez a 4-5 V mérhető, akkor a trafó lesz a hunyó.
Ez a kérdés ugyan jó topicba került, de ugyan úgy válaszoltam volna, ha a lágyindítós témába írod. Attól, hogy nincs friss bejegyzés a témában, még mindenki kap értesítést aki figyelésre jelölte.

Tanulmányoztam a végerősítőt magában foglaló nyomtatott áramkört, úgy tűnik nehézkes a két végfok táplálásának különválasztása. Ez a javítás alatt álló csatorna tápágaiba 10 ohm ellenállás beiktatása miatt lett volna célszerű. Az élesztés során az áramkorlátozás céljára marad a primerrel soros izzó és/vagy F901, 902 helyén 10 Ω 10 W-os ellenállás. Ilyen biztosíték pozíciónál mindkét betétet el szoktam távolítani és csak az egyiket pótlom a 10 Ω-os ellenállással, arra elég, hogy főbb ellenőrzések elvégezhetők legyenek.
Bizonyára jó termikus kapcsolatot hoztál létre a Q607 és a hűtőborda között, de van olyan fontos, hogy említést tegyek róla, ez stabilizálja a nyugalmi áramot, azaz védi a végtranzisztorokat hőre megfutás ellen.
A doksiban nem találtam előírást a nyugalmi értékére, célszerű azt a jó csatornáról másolnod, a 0,22 Ω emitter-ellenálláson eső feszültséget mérve, 2-5 mV között gondolnám.

Készíts egy képet az erősítő panelről, hogy legyen valami hivatkozási alap.
Ha gerjed, akkor elsőként a végfok kerámia kondikat vizsgálnánk, azok hajlamosak tetemes értékvesztésre. Szkóp hiányában a kimeneten lévő Zobel tag ellenállásának melegedéséből következtethetünk gerjedésre.
A kísérletezés során érdemes soros izzót tenni az egyik hálózati vezeték ágba, hogy a túláram csak az izzó fényerejét növelje meg, semmint biztosítékot kelljen cserélned.

Elég ennyi nyugalmi-áram, félórás járatás után ismét ellenőrizd le!
Az izzó kivehető. Sajnos a kapcsolás nem tartalmaz áramkorlátozót, így még némi izgalmat tartogat az éles próba.

Az élesztés testre zárt bemenettel indul, ezt pótolhatja a levett hangerő poti is. Tehát a ki/be kapcsolgatásos problémád fel sem merülhetett volna ebben a fázisban.
Bízom abban, hogy a végtranzisztorok beültetését és a nyugalmi áram beállítását követően az erősítő stabil lesz és nem fog gerjedni.
Az élesztési szabályok 1. pont szerinti primer köri izzó feltétlen legyen bekötve, így ha gerjed is, nem károsodnak a félvezetők, csak az lámpa fénye fog felerősödni.
A 8. pont szerinti vizsgálat akár arra az eredményre is juthat, hogy közönséges búgással állunk szembe egy testvezető érintkezési hibája miatt. Odáig jussunk el és kiértékeljük a tapasztaltakat.

A hálózati feszültség egyik ágába beiktatott izzó remélem kivitelezhető.
Most az első lépés ellenállásmérés a stabilizátor GND és OUT lába között. A mérést a tapogatócsúcsok felcserélésével is végezd el, hacsak nem 0Ω az első eredmény.

Az izzók közül a 24V-osok mennek alapesetben. Ha közelíti a táp terhelése az 5A-t, akkor a tranzisztor áthidalja a 24V-ost és a csak a 12V-oson lesz feszültség. Úgy emlékszem zöld volt az alap és piros a túláramjelző.
A nyugalmi áramot mérd meg az R523 és az R524 feszültségejtése alapján!

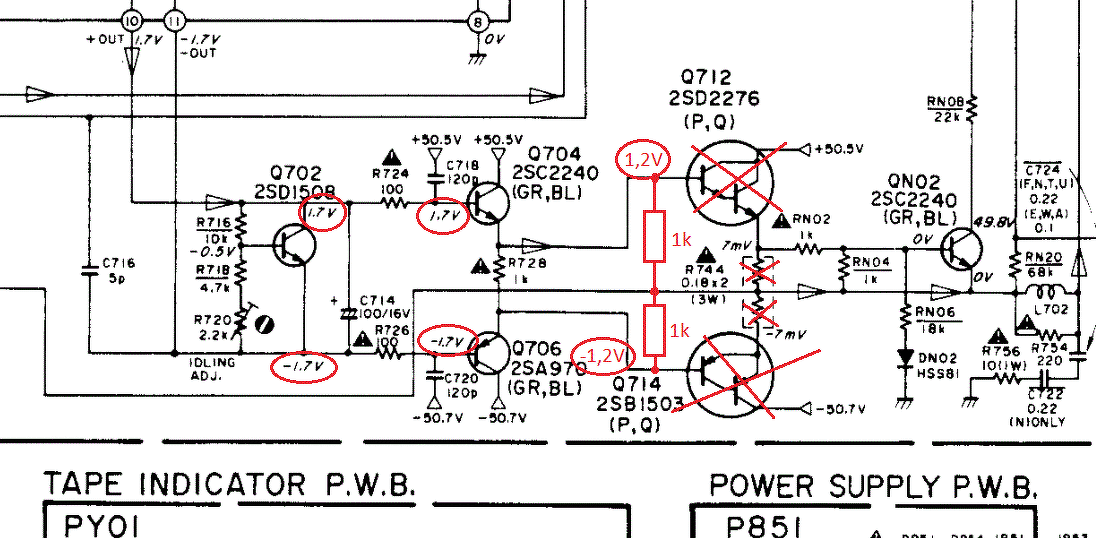

Az áramkör magyarázatául lecsupaszítottam a kapcsolást két emitter-követőre.

A tranzisztor alatti hővezető paszta kiszáradása szokott például ilyen hibát okozni, azt viszont az izzó kivédte volna.
Egyelőre tanácstalan vagyok.

Volt izzó a főtrafó előtt?

Az 230V-os izzó nem megy tönkre 230V-tól
Ki tudod majd méregetni hogyan keveredett legalább 7V-os feszültség arra a 33Ω-os ellenállásra. Sokat lehet ilyesmiből tanulni.

Szia! Nem a kondikkal van a gond. Az egymás melletti ki és bementi kábel okozhat gerjedést, mert az egy vaskos pozitív visszacsatolás.
A jelkábelt feltétlen távolítsd el! Az élesztést kizárólag testre zárt bemenettel szabad megkezdeni.
A tápágakba 10Ω, primerkörbe izzó se maradjon el!
Elolvasva a leírását, a szerző tárgyi tévedései elképesztőek.

Helyes Minél kisebb értékre állítod a bázis-emitter közötti ellenállást, annál nagyobb lesz a nyugalmi áram!
Tehát vedd fel maximumra, ekkor a végtranyók teljesen zárva vannak még és lassan tekerd, míg a voltmérő meg nem mozdul.
Roppant ajánlott egy primerköri soros izzó, míg nem tisztázott, hogy melyik tekerési irány növel, illetve csökkent.

Bizonyára átsiklottál efölött. Ha nincs nagyobb teljesítményű izzód, köthetsz többet párhuzamosan, vagy egyszerre csak egy csatornát helyezel áram alá a biztosítékok eltávolítása révén.

Akkor ez a helyes kiinduló pozíció. Csatlakozz fixen az egyik emitter-ellenállásra és a trimmer lassú elforgatásával állíts be 3-5mV ellenálláson eső feszültséget! Ha ez sikerült távolítsd el a voltmérőt és hallgasd meg az eredményt, figyeld a melegedést. Az izzó egyelőre maradjon.

Ellenőrizd a segédpanel bekötésének helyességét! Mérd meg a két bekötési pont között mekkora a feszültség, nem baj, ha az izzó világít közben.

Elég lesz a primer köri 60-as izzó.
Megépítés, huzalozás után, áram alá helyezés előtt készíts róla egy fotót, ha bármiben bizonytalan lennél, leellnőrizzük.

A diff. tranyó megérintésétől beálló változás azt mutatja stabilitási probléma is fennáll, de ráfoghatjuk az alacsony nyugalmi áramra.
A nyugalmi állító tranzisztor bázis-emitter közötti ellenállást tudnád-e minimálisan csökkenteni egy párhuzamos ellenállás felhelyezésével, hogy nagyobb nyugalmit lehessen kierőszakolni? Nagyon körültekintőnek kell lenni, mert totál egymásra nyithatja a végtranyókat, primer köri soros izzó javallt!

Szia! A hálózati feszültségű izzónak túl nagy az ellenállása ahhoz, hogy az egyenfeszültségű tápágba iktasd. Mérd a tápfeszültséget az izzó után, látni fogod mennyire leesik. Lehet ezért nem tudsz nyugalmi áramot állítani.
Az izzót a trafó primerével kötheted sorba és 10ohm-os ellenállásokat iktass a tápba.
Olvasd el a téma fejlécében linkelt élesztési útmutatót!

Az hiba volt, de nem okozhatta a tranyó károsodását.
Az élesztést mégegyszer összefoglalom.
1. 40-60W 230V izzószálas lámpa a trafó primertekercsével sorosan. Meggátolja, hogy a trafó szekunderére kötött áramkör 20-30W-nál nagyobb teljesítményt vegyen fel.
2. Ajánlott a pozitív és a negatív tápágba 10 ohm 0,5W ellenállásokat beiktatni, ennek áramkorlátozó hatása van és alkalmas mérőpont az áramfelvétel vizsgálatához. Egyúttal biztosítékként is szolgál.
3. Az erősítőt kisütött pufferekre kössük rá.
4. A bemenetet testrezárjuk és áramalá helyezzük az erősítőt. Elkezdünk imádkozni. Az izzó felvillan, majd elhalványodik, ha nincs zárlat vagy túláram.
5. Ellenőrizzük a kimeneti egyenfeszültséget, mely szimmetrikus tápnál kevesebb kell legyen ±200mV-nál.
6. Beállítjuk az előírt nyugalmi áramot. A 10 Ω soros tápági ellenállással párhuzamosan kötött voltmérőn 1V 100mA áramot jelent.
7. Megnézzük van-e rendellenesen meleg alkatrészünk.
8. A kimenetre 100 ohm 3W soros ellenálláson keresztül kötjük rá a hangszórót, meghallgatjuk jellel is. Az áramkorlátozók miatt csekély hangerőt érünk csak el, de a durva hibák így is megmutatkoznak.
9. A 10 ohm ellenállásokat biztosítékra cseréjük, melynek értéke a tápfeszültség osztva a hangsugárzó-impedancia háromszorosával. Az értéket a szabványoshoz felfelé kerekítjük.
10. Meghallgatásos ellenőrzés, oszcilloszkóp használata ajánlott.
11. Meghallgatásos ellenőrzés a hangszóró 100 ohm korlátozó ellenállás elhagyásával.
12. Ha ezen próbák alatt semmilyen rendellenességet nem tapasztaltunk, ellenőrizzük ismét a kimeneti egyenfeszültséget és a nyugalmi áramot (ez utóbbit az erősítő dokumentációjában ajánlott ponton).
13. A primer tekercs elől eltávolítjuk az izzót és teljesen kivezéreljük az erősítőt. Lehetőség szerint használjunk műterhelést, jelgenerátort és oszcilloszkópot.
Az erősítő panelünket egészítsük ki hangsugárzó-védő áramkörrel, ha a hangszórónk bármi értéket is képvisel számunkra.

Reméljük ettől már beáll a kimeneti 0V-os egyenfeszültség. A hangja meg eldönti mennyit kell rajta finomítani.
Használsz az élesztéshez valami áramkorlátozót? Tápági 10 ohm, vagy izzó a hálózati transzformátor előtt?

Szia! A nyugalmi áram tápfeszültségfüggő, izzó nélkül mindjárt növekszik majd egy kicsit. A beállítást üzemmeleg bordánál kell elvégezni a MOSFET-ek termikus viselkedése miatt.
Mely félvezetők feszültsége érdekel? A rajz alapján bármelyiket kiszámolható.

Helyes a végtranzisztorok sorrendje. A diódákat és a 220 ohm ellenállást is ki kell mérni, komolyabb hibánál ezek sérülhetnek.
Ugye van izzó az erősítő előtt, úgy kísérletezel?
Ilyen egyszerű áramkörnél nem kell a tranzisztoroknak egymást szeretni elég a határértékek és a N ill. P jelleg betartása, és beültetésnél a lábkiosztásra kell ügyelni.

Mivel a Q3 környékére terelődött a gyanú, annak továbbra is kísérd figyelemmel a kollektor-emitter feszültségét. Nézd meg hosszú kikapcsolt állapot után a Q3 C-E rövidrezárása hatással van -e a csatornák hangerőkülönbségére. Mindössze egy bekapcsolási koppanást fog eredményezni az átkötés.
A kísérletet 60W-os primer köri soros izzó beiktatásával tudod teljes biztonsággal elvégezni.

Az izzó az erősítő áramfelvétele miatt parázslik, ez normális ennél a kapcsolásnál.
A 2-5mV már a végtranzisztorok beültetése után jelenjen a 0,47 ohm-on. Ha a keresztezési torzítás megkívánja természetesen mehetsz feljebb is valamicskével.
A végleges beállítást (7,5mV) majd üzemmeleg hűtőbordánál végezd el!
Ezeket már nagyon sokszor leírtam, nem tudom mennyi olvastál a korábbi bejegyzésekből.
