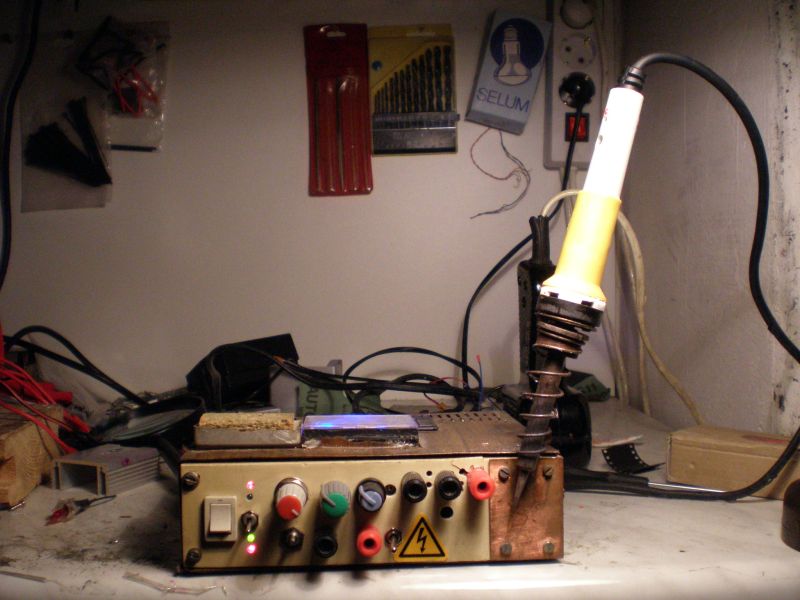

Felteszem a kapcsitápos páka-szabályzómat és tápomat 2 in1
 Kazettafon dobozba épült. A belsejéröl készült képet elrettentő példának szánom

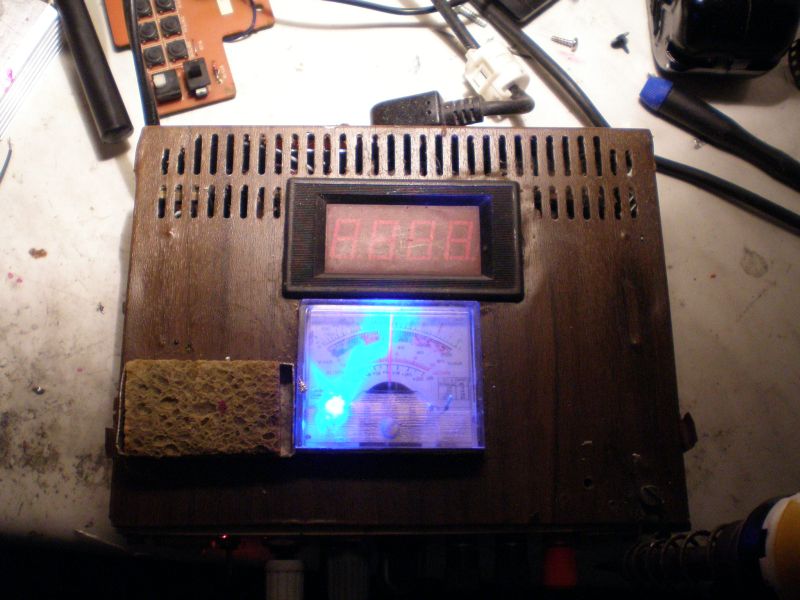

Nagyon állat!!!! Az elejét vagy az egészet? Mert a tetejént a "hütés" (nemtom hogy fejezzem ki magam
 ) szóval a kis lyukak a tetején téglalap alakúak mint a gyári cuccoknál. Nah olyat hogy lehet csinálni? (nemtom érthető vok-e?)

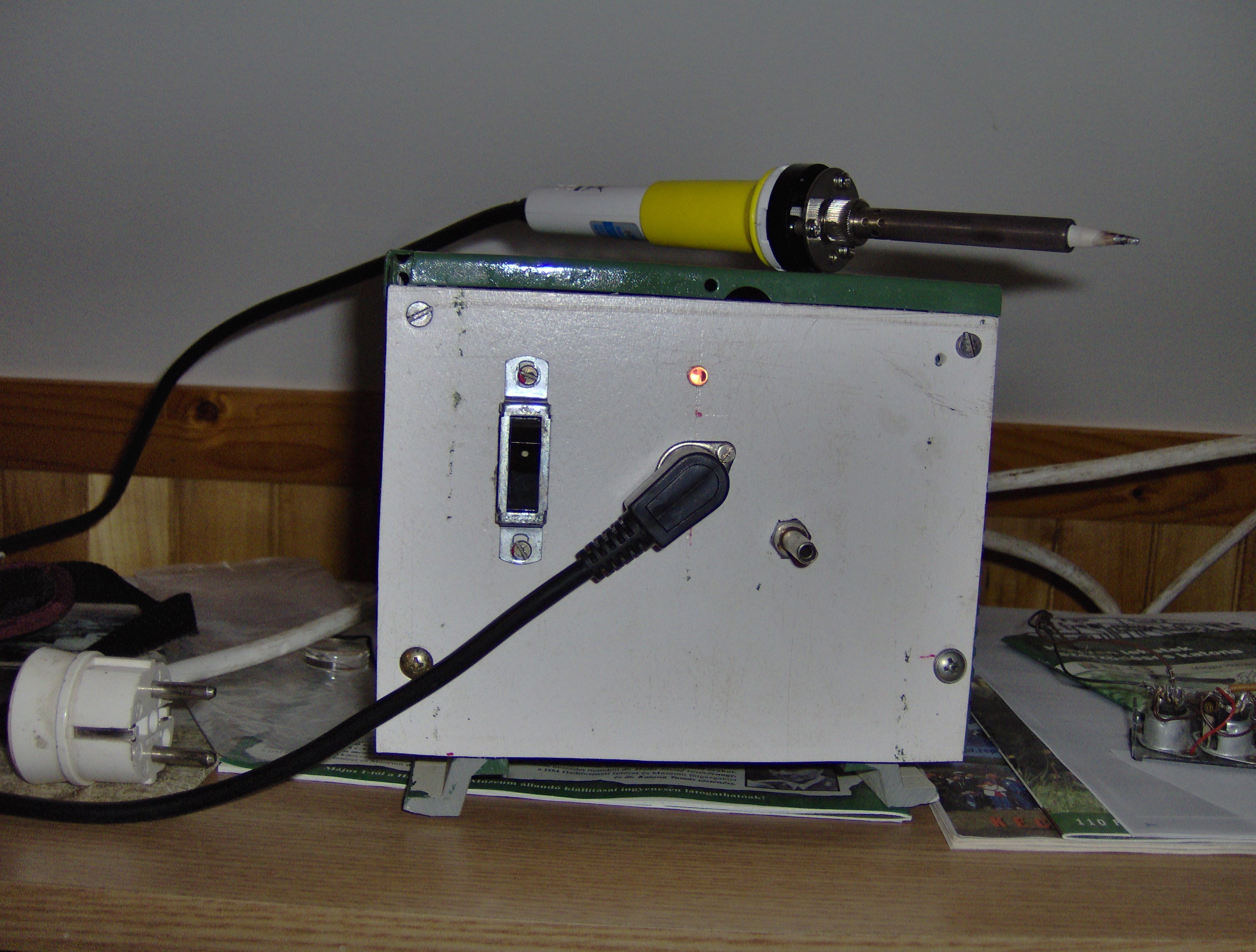

Azonkivul hogy meg mutasak valamit a muveimbol megmutatom ezt a frekvenciageneratort,amit erositok tesztelesere epitetem.A keszuleket 100Hz-tol 1MHzig-lehet szabalyozni.
 Most vedtem eszre hogy az egyik gombom letort, a fenebe is na de nembaj majd megjavitom.
Nem semmi, ügyes de ha egyszer javitanod kell azt hiszem megtudod hol lakik a magyarok istene, és az összes felmenőjét fogod szidni annak aki összerakta, főleg azt aki kábelezte.

Hát akkor csak magamat szídhatom
Amugy nagyábol moduláris felépítésü. alol a kapcsitáp, oldalt a fesz szabályzó és a höszabályzó. Csak érdekesség képen elmondom. melegszik a páka, közbe áztatom a szivacsot, egyszer csak pislog a tápled s kialszik minden, hamar kihuzom, lekapom a tetejét, van benne egy nagy tócsa  kiszárítás után szerencsére elindult.
A tetejet azt egy erositodoboznak a fedelebol szabtam ki,en nem azt mondtam hogy azokat a teglaalapu lyukakat is en csinaltam ra!
Ja, csakmert kiváncsi voltam olyat hogy lehetne csinálni hátha te tudod a titkot
 Attol függetlenül szuper lett
Szép, korrekt munka, manapság nem sűrűn látok ilyet
 Átlátható elrendezés, szép dobozolás, az ilyet tanítani kéne
Szevasztok!
Kész a fényorgona+fényerőszabi kombóm, a fényorgona rajzot a Telefonhoz fényorgonatémában a 2. rajz, rá egy 1k-n keresztül egy opto és utána egy BT137. A fényerőszabi rajza a Rádiótechnika Évkönyv 2005, 87.oldalán van. A belsőről inkább nem mutatnék képet mert kábeldzsumbuj lett. Várom a véleményeket!
sziasztok!
tegnap elkészültem a forrálomásommal Müszi: jó lett üdv!
Összeraktam végre az ICL7135-ös 4 digites panelmérőmet, és már első bekapcsolásra működött.
 Tennék fel róla pár képet, de sajnos kiesett a bluetooth a laptopom táskájából és így nem tudom feltenni a telefonomról a gépre.  Vehetek egy új bluetooth-ot.
Ma készültem el ezzel az AT táppal. Terheletlenül +-38 V jön ki belőle.
hmmmm...
sztem teccene mindenkinek belőle egy cikk mert sokan próbálkoznak ilyesmivel! pl én is szeretnék! gondolom erősítőhöz használod! nincsenek zavarok, búgások meg egyéb "rossz dolgok" ha ráteszed az erősítőt? egyébként nekem teccik
Egyetértek veled. Ha lenne belőle cikk énis belefognék... :yes:
Igen, igen engem is érdekelne egy cikk belöle.
Még nem teszteltem erősítővel. most készültem el vele este. Nagyon egyszerű. A suliban adta az egyik szakmai tanárom. Az egyik 12-es gyerek csinálta meg az elektronikai építő versenyre. KEll hozzá 2 dióda 2 ellenállat, 4 kondi. ennyi. A típustól függ, hogy mekkora fesz jön ki belőle.
Van atx es táphoz is leírásom, de azt még nem próbáltam, ki. Az se bonyolultabb. Nem az én ötletem!
Itt is van.
Grat!
Azért megnéztem volna belűlről is! Csak így tovább!
Hú, milyen egyszerű!
Azért majd oszd meg velünk a tapasztalataidat! Mennyire terhelhető, stb.
ez nem semmi... 220-as lámpát felizzítja
  de nagyon jó, és eccerű.
Hasznos leírás ez az AT és ATX táp átalakításáról, csak a lényeget nem írta le, a fesz növelését.
szerintem úgy kell érteni hogy a teljes szekunder tekercset használja, és kihagyja a különböző feszültségek kivezetéseit, csak a két szélső kivezetést egyenirányítja...
mintha lenne egy nagyobb feszültségű szekundered közép megcsapolásokkal de azokat nem használod! szerintem
Hmmm meglehet, de miért tennének több kivezetést is a tápba, ha hiszen nem használják? ez pl többlettköltség a gyár számára, vagy csak kisebb átmérőjű huzalat lehet a magra tekerni a több menet miatt. Általában legegyszerűbben áttekerés nélkül úgy szokták megoldani a fesznövelést ha jól tudom, hogy a visszacsatolást módosítják. De erről nem írt, hogy ez hogyan zajlik.
Nem teljesen. Ha a középkivezetés a 0, az eredetileg 12V-os tekercs adja a legnagyobb feszt. Eredeti állapotában csak a visszacsatolással variálva el lehet érni +/- 25V-ot. Viszont még egy egyszerű módosítással a trafó primerje körül, ezt még meg lehet duplázni.. Tényleg csakis a lényag maradt ki...
|
