Köszi, hasznos oldalak

Sziasztok!

Mit ronthattam el, hogy tömörítéskor kifakult, szinte lemosódott a columbus ruhafesték?
10percig föztem trisós oldatban, majd 10percig 33%-os kénsavban elektrolízisnek vetettem alá. Rendben müködött minden, a katód pezsgett intenziven.
Majd fél zacskó festék és ehe...?
Fél órát áztattam aztán elkezdtem melegiteni mikor látom hogy fogy a színe akkor hozzáöntöttem a maradék zacskó festéket de nem segitett. Mindezt 1 liter vizhez. Fél órát vártam de felemás érzéseim vannak a sikerrel kapcsolatban

Hát nem nagyon pörög ez a topik.
Az elektrolízis ideje nem volt elég nálam de ez mindig más. Függ anyag felület táp oldat töménysége

Módositásba leirtam a folyamatomat és mire küldtem volna nem küldte, lejárt a módositási idö. A tök se gépeli be újból telefonról majd máskor. Ha kérdés van válaszolok.

Szóval. A borda felülete ~3.4dm². Ehhez az 5A-es labortápom kevés volt kicsit, a 12V-ot nem tudtam elérni csak max 11-et de volt hogy csak 9-et ez függ a galvanikus kapcsolatoktól a használt függesztő alutól a katódtól stb.
Tulajdonképp ki fogom probálni egy nagy bordánál, hogy az akkumulátorral milyen eredményt erek el. Ott 13V lesz és akár 60-100A is.
Zsirtalanítani 150g/liter trisóban 8-10perc közben épp forrjon.
Vagy 120g NaOH (szi-ti) 2-3perc főzés nélkül.
Nekem 10perc el se kezdte az anodizálást, minimum fél óra.
A bolti 38%-os akkusavat 22%-ra higitottam úgy, hogy a SAVAT ÖNTÖTTEM A VÍZBE, KÜLÖNBEN HA FORDÍTVA CSINÁLOD AKKOR FRÖCCSEN A SAV!!!
1 óra alatt lett az eredmény nagyon jó.
Ezután 5-10perc árnyalatfüggően az 1 zacskó columbus ruhafesték/2liter vízbe.
Ezután deszt vizes főzés forrásban 15perc.

Bővebben: Link
Bővebben: Link
Bővebben: Wiki
amit még találtam a témában

Szia!
Látom, jókat játszol az alumínium színezésével. Nekem csak egy rövidhullámú antennáról kellene leválasztani az oxidréteget. Nincs valami ötleted, az antennám kifényesítésére? Csiszolni nem szeretném, valami kémiai megoldás érdekelne, amit mondjuk, törölgetéssel lehetne felhordani a felületre. A bemártás nem működik, az antennám öt méter hosszú.

Szia,

nem vagyok vegyész így egyéb tanácsot nem tudok adni.
Magam az öregedett panelt sósavba mártom egy pillanatra majd öblítem, így oxidmentes lesz.
De mivel nem vagyok szakképesítve ezen a területen, tényleg nem szeretnék semmi ostobaságot írni.
Illetve ez a topik az eloxálásról szól, amihez a témád nem "illik".

Bocsánat, hogy megzavartam a fórumodat, további jó beszélgetést kívánok!

Nem zavartál meg lényegében semmit csak a témádnak itt semmi keresnivalója és nem vetted a fáradtságot, hogy megtaláld a hozzávalót. Igy szokott ez lenni manapság... Lusta a társadalom, én is sokszor. Rossz szokás.
A témához illő hsz-eket várja ide a fórum.
Igaz több darabban de én leirtam a tapasztalataimat.

Épp próbálok egy alu alkatrészt eloxálni,nem nagyon megy.Arra jutottam,hogy túl nagy áramsűrűséget kap.Sárga vezeték,számítógép tápról(12V,15A max?).
Tervezem ,hogy a táp oldalán van a kék vezeték: -12V 0,8A anódnak az anódizáló tárgyon kívül hozzákapcsolok egy alu lemezt is,hogy csökkentsem az áramsűrűséget.
A kérdés ha a kék(+) fekete(-) kombinációt használom,adni fogja azt az áramot?Furcsa nekem a - előjel a 12 V előtt.
Ha kell valakinek le is írhatok egy két receptet,van galván szakkönyvem kettő is.

SAVAT ÖNTÖTTEM A VÍZBE, KÜLÖNBEN HA FORDÍTVA CSINÁLOD AKKOR FRÖCCSEN A SAV!!!

töménynél fröcsöghet,hígnál szó sincs róla.

Inkább vigyáztam plusz mindenhol ezt írják, de ebből kevesebb baj lehet mintha fordítva történik...
Szóval ne nevessük ki azt aki óvatos, elővigyázatos...

Na a PC táp vett fel áramot?
Mert nekem a bekapcsoláskori rövidzár miatt a védelem le is tiltotta azt az ATX-et amivel próbálkoztam.
Aztán az áramkorlát se ártana, mert velem megesett az, hogy egymásutáni eloxáláskor a sav felmelegedett az ellenállása lecsökkent a folyadéknak az áram meg elkezdte olvasztani a tápvezetéket.
Az ATX tápok -12V-ja nem terhelhető! csak a megadott mértékben, de az eléggé csekély.
Nekem úgy mint a többieknek is, a 12-13V-os feszültség adta ki a 2A/dm²-t de sikerült 8V-tal is melegebb savval (melegebb mint 10fok) de az áramnak akkor is annyinak kell lenni. Vagy lehet több áram akkor kevesebb idő is elég.

Nekem 1 óra kellett 20%-os savval ilyen 4-5A-es darabokhoz már, amit pl tettem fel korábban kis hűtőbordát.
Volt hogy sikerült 30perc alatt is de az halványabb lesz nekem pedig fekete kellett.
Feketét nagyon nehéz csinálni.

Azt furcsálom csak, hogy a legtöbb leírás szerint kellene salétromsavba mártani az eloxálás előtt. Viszont felteszem akik itt is leírták hogy sikerült, nem igen vagy a többség kihagyta ezt a lépést, mégis sikerült sokaknak, pl nekem is.

Másik, nekem a trisó főzés nélkül vagy melegítve alig oldotta az elox réteget, forralva meg megmarta az alut.
Erre a célra nekem az NaOH sokkal jobban bejött.

Kipróbáltam a kéket is,még szebben buborékolt az anód,mint a sárgánál.
Van zsírtalanító oldat ha segít:
gramm/liter:

-50-100 g/l NaOH
-50-300 Na3PO4 12H2O (Trisó,kristályvizes)
-20g/l Na2SiO3 (vízüveg)
-50-100 Na2CO3

60-90 fok,30-90s bemártási idő,

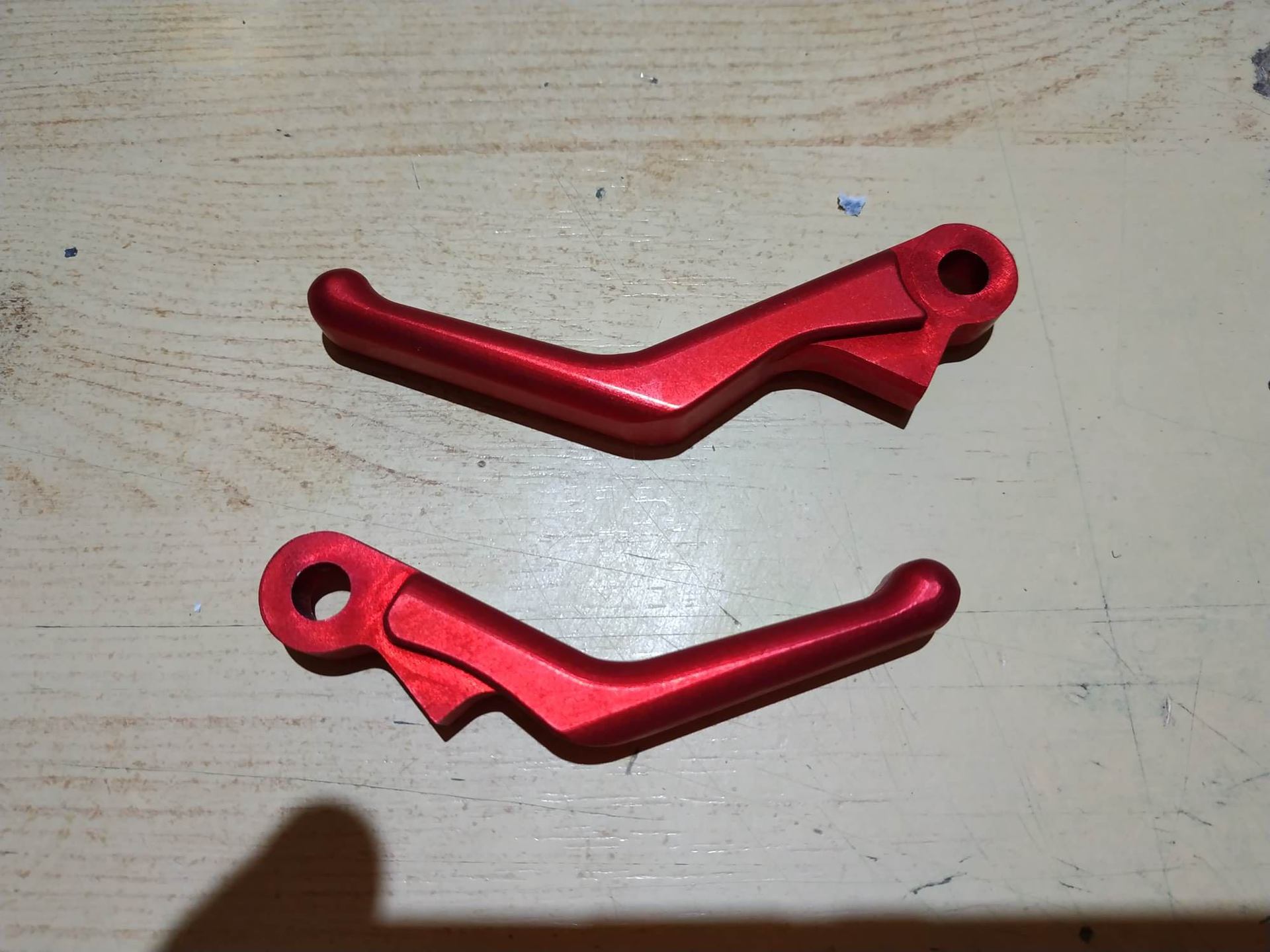

A vegeredmeny a kepen.
Az elozmenyek - Itt..

Leírnád tapasztalataidat? Hogyan sikerült eloxálni?
Felület előkészítés, salétromos rész mivel hogyan, milyen tömény kénsav, hány fokon, mekkora és milyen anód katód rögzítés, hány percig, mekkora áram és mekkora fesz, milyen festékkel és végül hogyan tömörítetted? Köszi

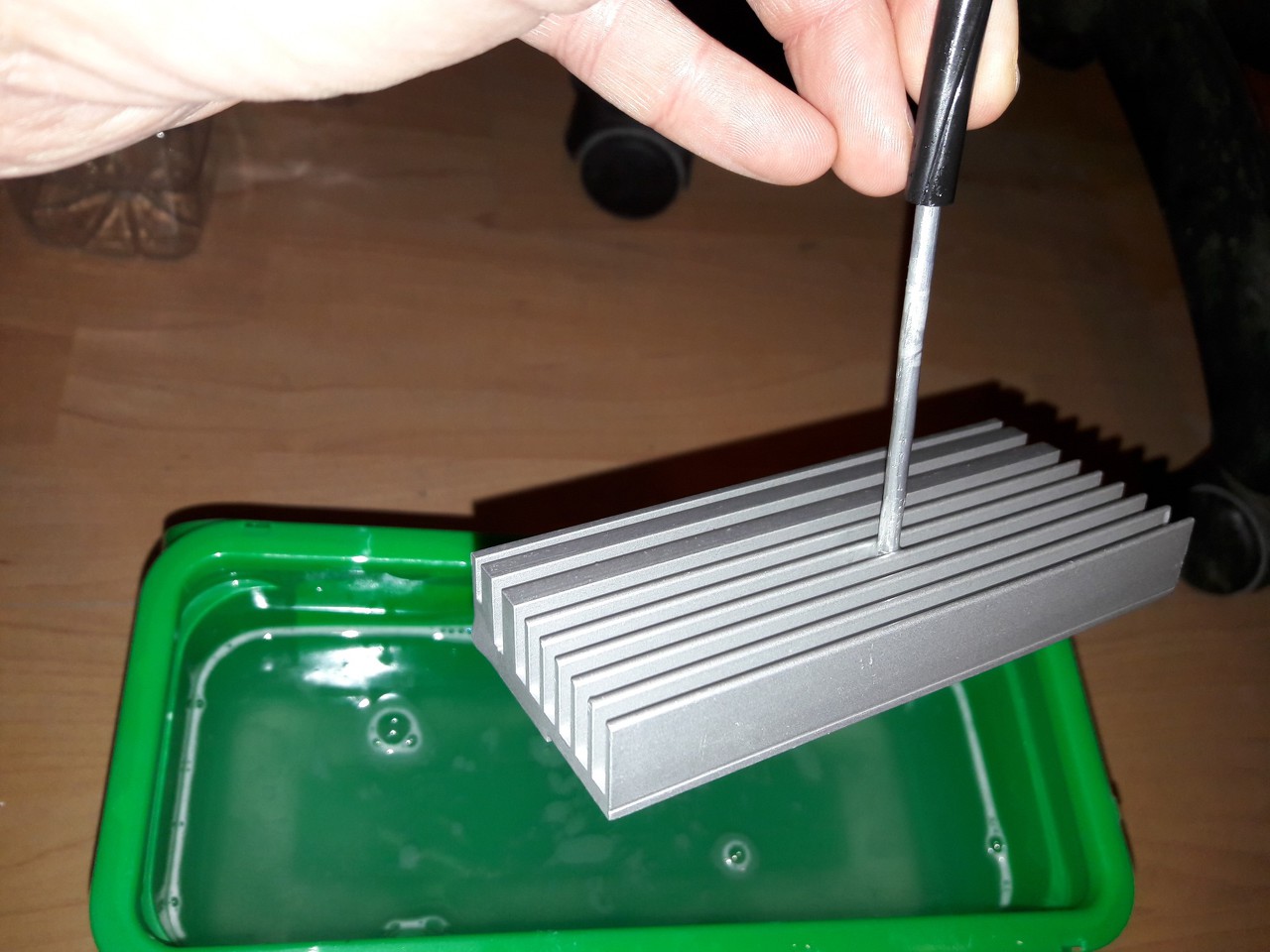

Van pár régi hűtőbordám, amin sérült az eloxálás.
Ti hogyan javítanátok fel?

Van valami utólagos javítási trükk, vagy kompletten le kell csiszoljam az egészet és újra eloxálni, színezni?

A borda feketére van színezve

Ha esetleg volt már valahol téma, elég egy útba igazítás is.

Előre is köszönöm

Sziasztok!

Frissen eloxálásból kaptam vissza alkatrészeket. Kell ezt olajjal lekenni mint amikor a vasat nitridálás után kezelik?
