Sziasztok!

Hétvégén nekifogtam működésre bírni egy 128x64-es
lcd modult.
A képet egy pic16f628a küldi a kijelzőnek.
Eltartott egy darabig, mire sikerült a kép adatait
a programba írni, de megérte. :yes:
(Nem igazán tartozik ide, de gondoltam megmutatom.)

Nagyon zorall let!! Gratula! :kalap:

Köszönöm az észerevételt , és a dicséretet is . Ez azért lett direkte ilyen,mármit a dizájn mert ez egy egyedi darabnak készült!Nem egy hétköznapi gépnek szántam.Szerettem volna alkotni valami jót hát reméllem talán sikerült?Kicsikét elegem volt már az ugynevezett feketedobozokból!Olyat már nagyon sokat építettem , most ezért EZ.Üdv:BL

Nekem az lenne a véleményem, hogy középen egy EM-4-es varázsszemmel állati szép mutatna, akár csak egy szép régi rádió.

De így is gyönyörű :kalap:

Ejejjm ez igen, nagyon jól sikerült!! Grat!!

Ez is szép munka!!

Szép lett. Mivel hajtod meg azt a sok ledet ? Valami portbővítő, vagy demux ?

Szia!
Szép munka. A ledek elé színes plexit teszel majd?
A háttérben a tápot te csináltad?

Üdv

Köszi szépen ez a második nyákon lévő kapcsolásom

7805

Üdv! Nem erre gondoltam, hanem a cnc vezérlőhöz készítette, Kicsa a tápot. Arra gondoltam....

ZZZZZ : OK

Szia
Nagyon jól néz ki az órád. Gratulálok

Pár éve készitettem én is egy kijelzőt, kizárólag drótozással. Akkor megfogadtam, hogy többet ilyet nem csinálok.

Nem egy-délutános forrasztgatás volt, az is tuti

Türelemnek nem vagy híján, úgy látom!

[off]De mint köztudott: türelem, tornaterem

Hát, nem. Egy modul 1 nap

Modulonként hány ledet használtál fel kb. ? Mert vagy nekem nem jó a szemem vagy pedig nem tudok számolni illetve kikövetkeztetni a dolgot.

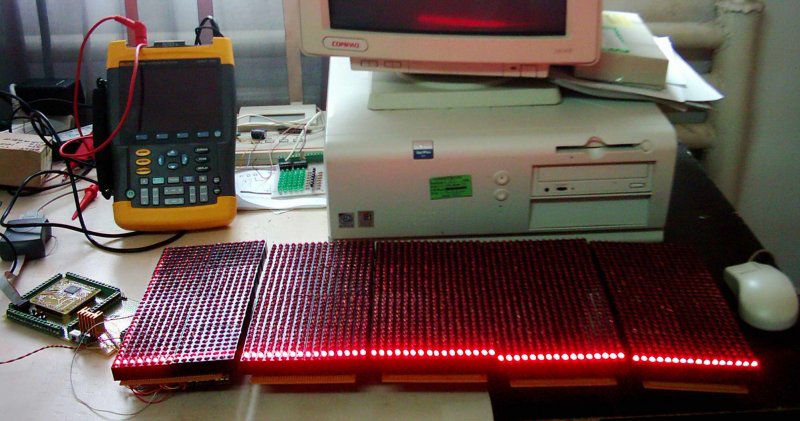

A panel 32x80-as. Egy modul 32x16-os. A ledek egyébként 8x8-as foglalatban vannak.

Olyat hol tudtál szerezni (8x8 ledmátrix)?
Mekkora áramot vesz fel max az egész 32x80as kijező?

Már kb. 3 éve nem volt bekapcsolva, igy nem igazán emlékszem mennyit vett fel, azt hiszem 4A körül lehetett (minden led világit). Arra viszont tisztán emlékszem, hogy barnulni lehetett mellette .

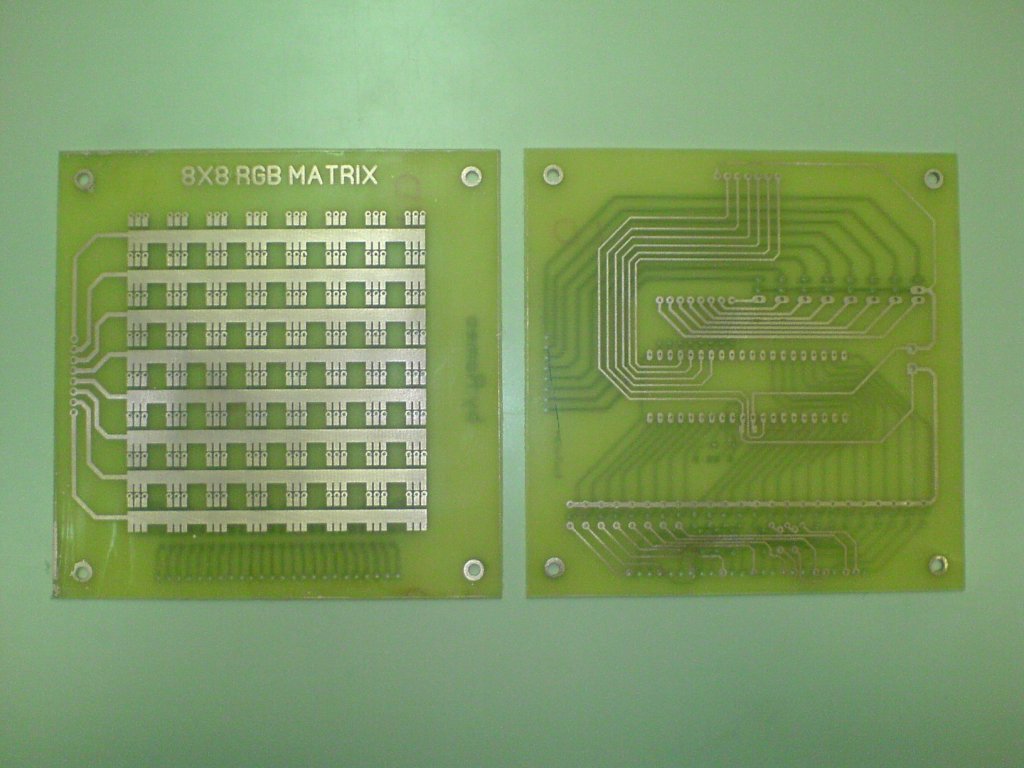

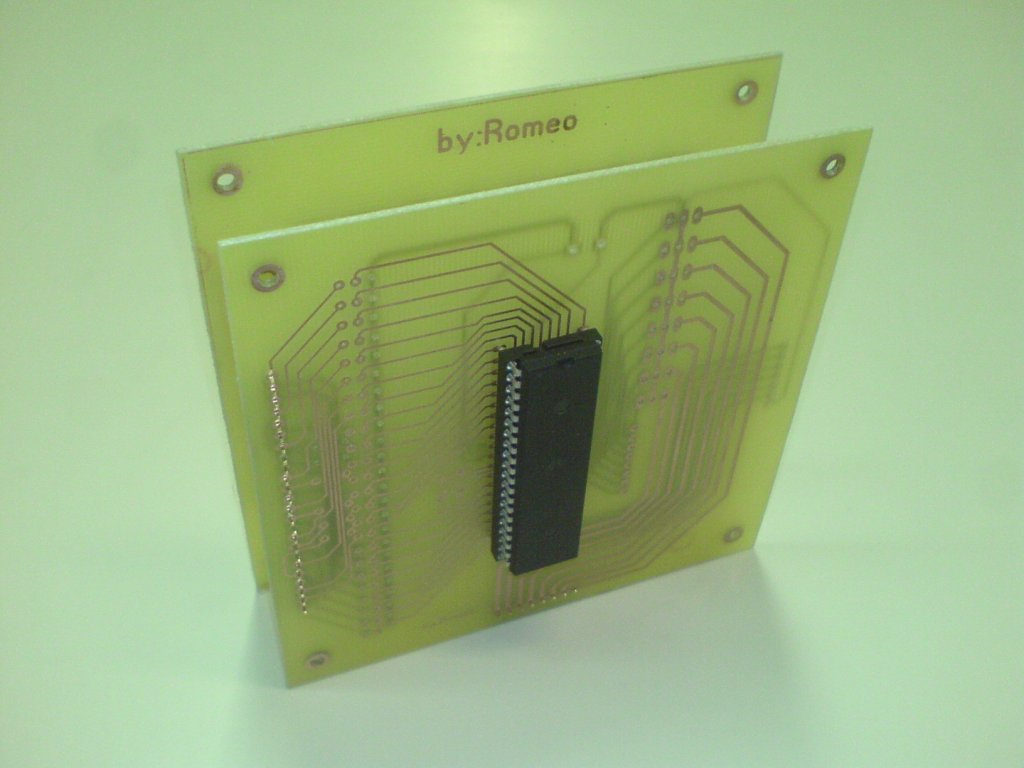

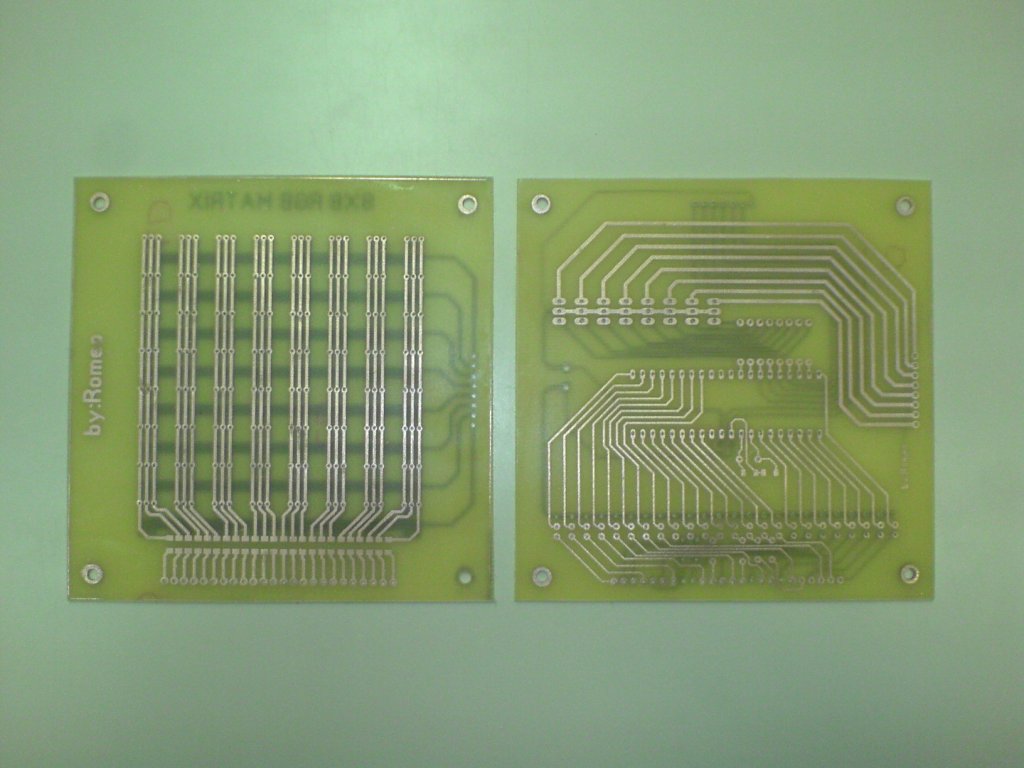

Régebben említettem, hogy szereztem SMD RGB LED-eket. Tegnap be is fejeztem a "készüléket" , már csak a programot kell megírnom hozzá. Hogy mit fog kijelezni, még nem tudom... Talán óra, szöveg, vagy animáció lesz a nyertes, még eldől! Ezeken a képeken a panelek láthatóak.

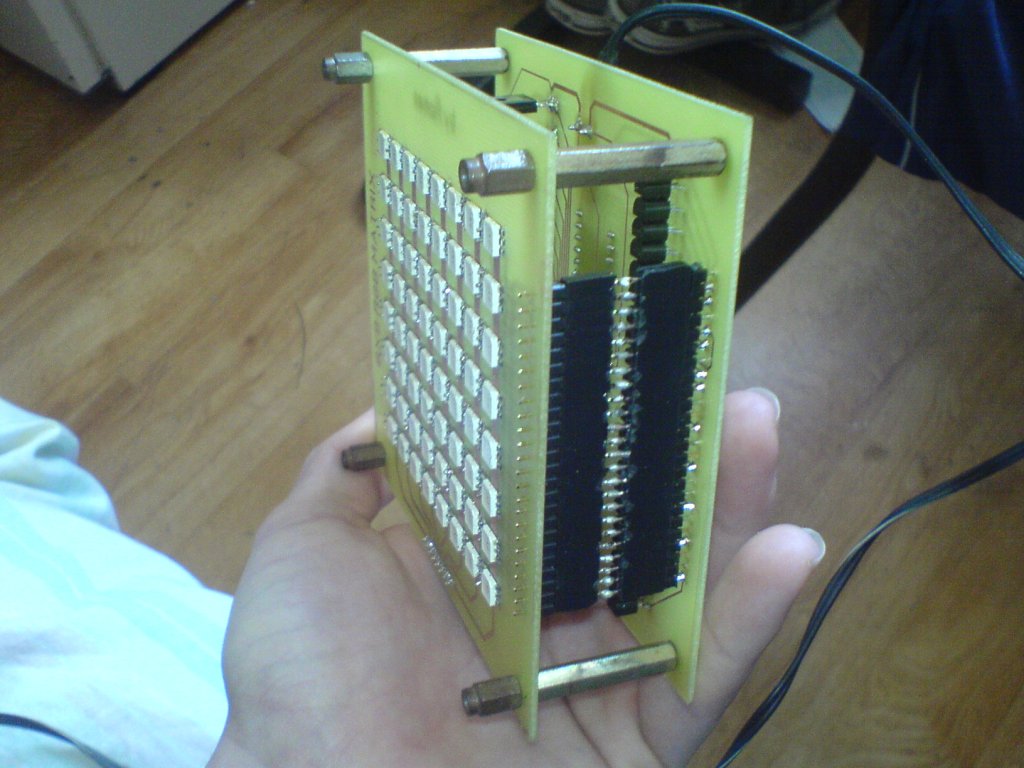

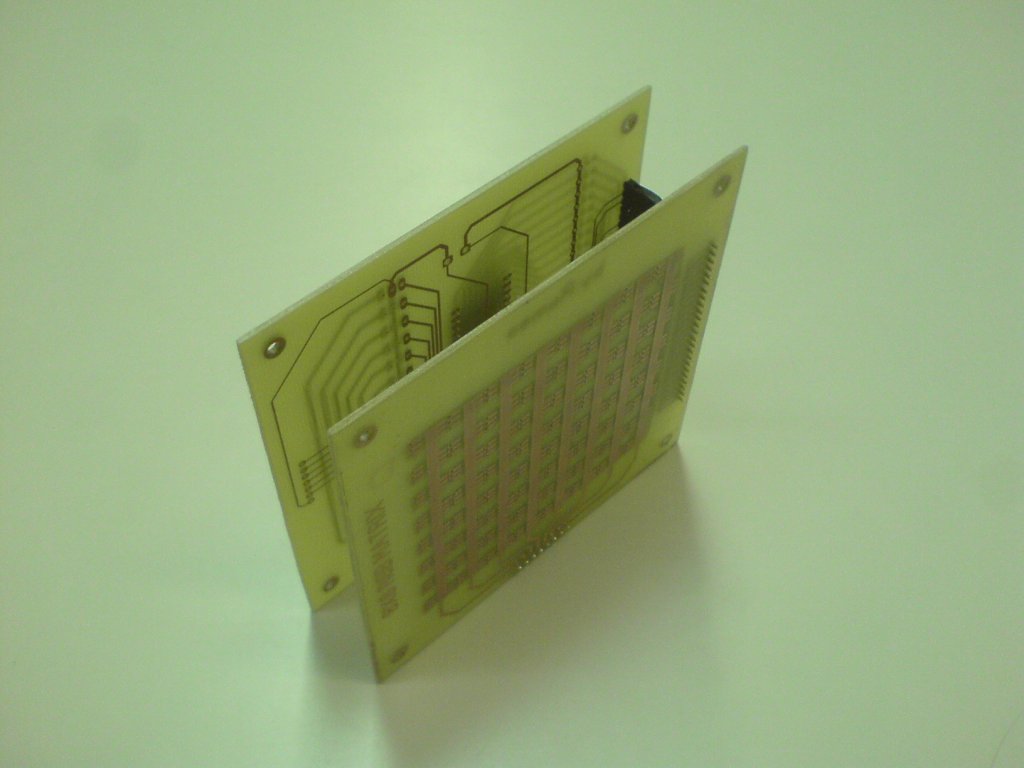

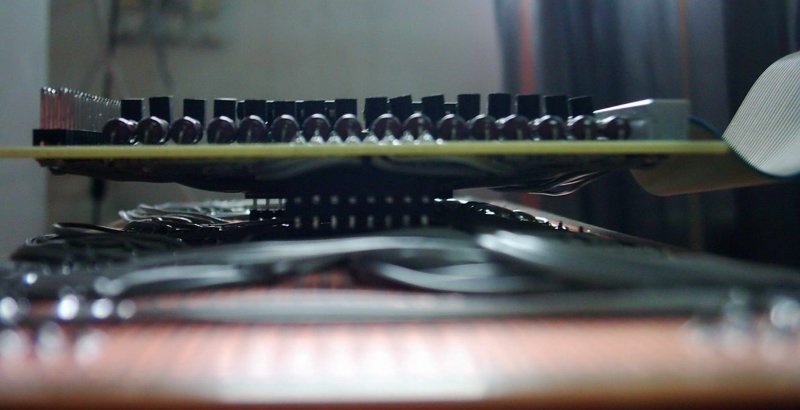

Ezeken a épeken pedig az elkészített szerkezet látható.

Üdv!

Megépítettem, a dobókockát, OR kapukkal. De nem működik tökéletesen. Nézzétek meg a videot, és pls, mondjatok véleményt, mi lehet a baj, miért nem lehet pl: 6-ost dobni! Előre is thx

http://www.youtube.com/watch?v=crAQctl-RfQ

Be jó kis mátrixos sorozat alakult !

Csibi! :kalap: Nekem a 336 db led is sok volt, de 2560... :eek2: , meg 4 A... brutális :pias:

Kössz mindenkinek a hozzászólást.

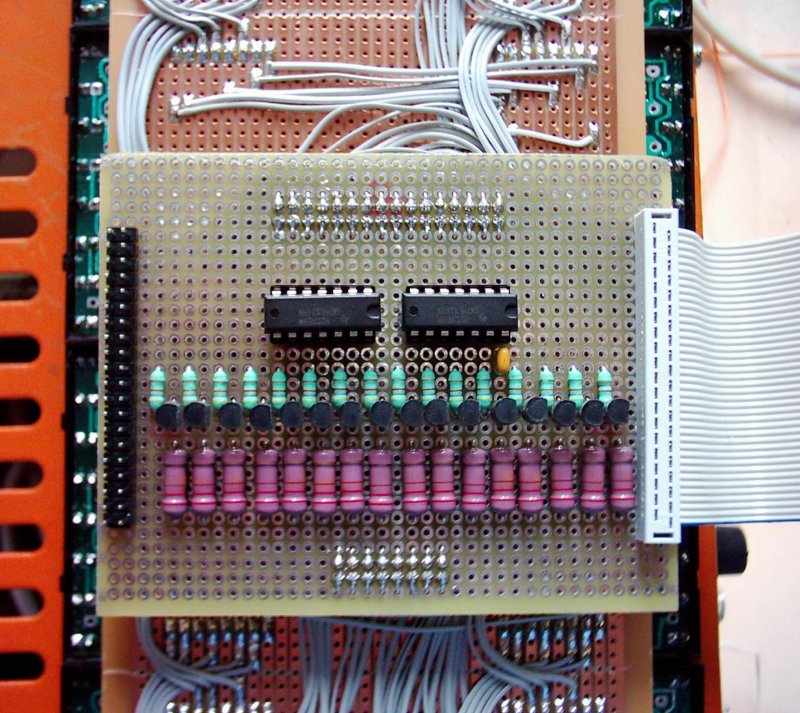

Kérdésre: Plexit teszek majd elé, ha kész lesz. Most egy 18F2520-as PIC két portja kezeli a két panelen külön-külön a sorokat, az oszlopokat pedig shiftregiszterekkel és tranzisztorokkal kapcsolom, és igen,a háttérben a tápot is én csináltam...
Üdv!

Szép lett, grat hozzá

Nem semmi, szép munka! Milyen színüek a LED-?

Grat, jól néz ki Végül hogy sikerült megoldani a LED-ek beforrasztását?


Abukodonozo


Tehát 1 tokban 3 LED található, Piros, Zöld, Kék. Ez a három alapszín, amiből bármilyen szín kikeverhető.

*ek Bocs.

Kösz a választ! Most már értem...

Baromi jól néz ki a LED panel!!

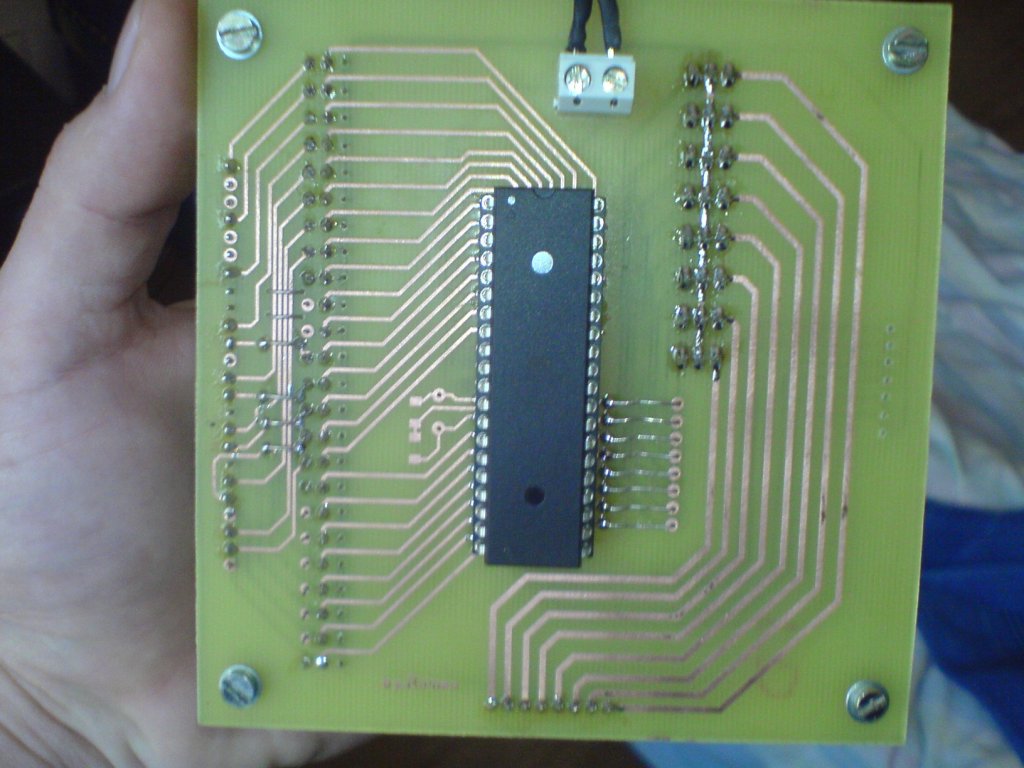

A LED-ek? Az másfél napomba került Horváth tanár úrnál! Először beforrasztottam a LED-eket (384 forrpont), majd az átkötéseket, LED-enként 3 darab, ami 192 furatot és újabb 384 forrpontot (kétoldalas panel) jelent! Egy közelebbi kép a LED
-es panelről...

Miért van az, hogy az összes LED-es cuccommal ennyit szmötyizek?

Sziasztok!

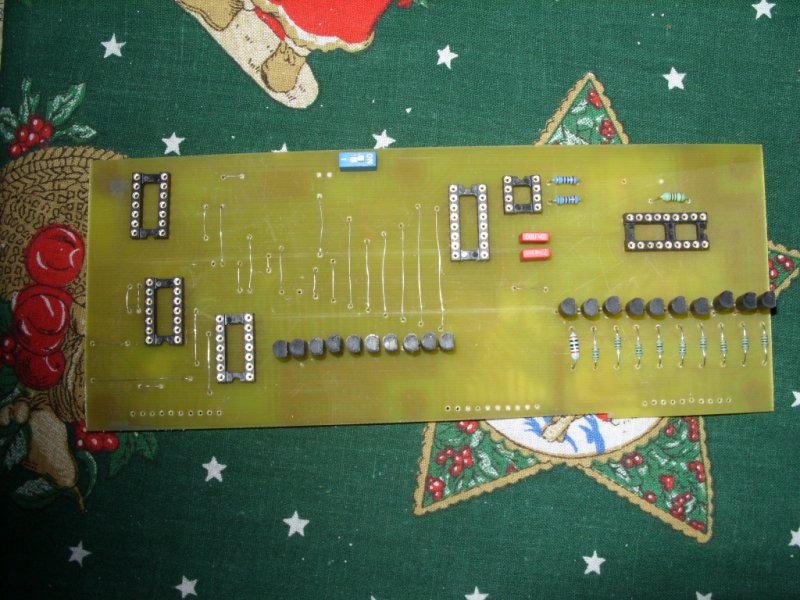

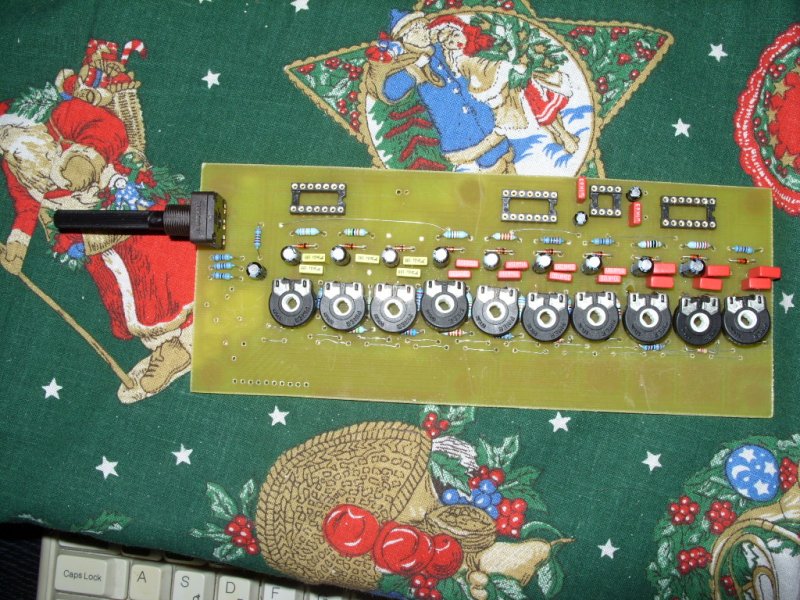

A spektrum analizátoromnak eddig a sávszürő és a vezérlő panelje van kész raktam fel képet!(A 10 db 47k-s poti azért ojan ferde némelyik, mert ilyen volt otthon és sokkal nagyobb mint amekkora kéne)


üdv:tony994
