Csatolom a kapcsrajzot.itt a második kijelzőt miért jelöli fordítva??

mert ugy lesz 1 kettőspont amit villogtat a PIC...

Üdv!

A két áramkör egy kijelzőre kapcsolása szerintem nem megoldható.(Legalábbis elég bonyolult lenne.) Az anódok átkapcsolása nem megoldás!
Hogy csak gyújtásról működjön a kijelző, arra rajzoltam(csak kézzel) egy rajzot. Csatoltam. Elég a felső 74HC541-es 19.lábát kapcsolni vele. A tranzisztor bázisán lévő 4,7kohmos ellenállás másik vége megy a gyújtásra.
A 2,2kohm az áramkör +tápjára megy(állandó).
Én az egész áramkör elé tennék egy 7809-et, nem kötném direktben az autó 12V(14V)-jára, sőt a pic elé 7805(78L05)-öt tennék a zeneres megoldás helyett.
Kondikat tegyél az áramkörbe! A tápra 470-1000uF, a pic 5-ös és 14-es lába közé egy 100nF-ost!
A 2. kijelző gondolom azért van fordítva, hogy az órák és a percek között így két pont villog/világít alul ill. felül. de ha már megépítetted, akkor neked csak alul van pont, ha nem fordítva tetted a másodikat.
A csatolt áramkörben az alkatrészek értéke nem kritikus. A tranyó bármilyen kis npn tranyó lehet, az ellenállások is lehetnek akár mindhárom 2,2-10kohmos is.

Üdv! Tomi

Közben lonewolf az fordított kijelzőre megadta a választ!

Köszi szépen nektek a segítséget,7 végén át is alakítom a nyákot tomi111 rajza alapján és ha sikerrel járok akkor teszek fel képeket róla.A kijelzőt meg nem is baj akkor,hogy nem fordítva kötöttem,mert így tényleg csak 1 pötty villog rajta,de így még jobb is mint ha eltolva lenne a kettőspont.Én is a 74hc541-es kapcsolgatására gondoltam,csak csak azt nem tudtam,hogy,hogy lehetne kivitelezni,mert sajnos még annyira nem vagyok benne az elektronikába.Még 1x köszönöm.

Üdv! attika

Nem lenne nehéz kérés csak azért tettem,mert mind a kettő szinte ugyan ezzel foglakozik és itt nem kaptam rá választ,vagy a másikban nem kaptam már nem is tudom.De most már megoldódott a gondom.

Sziasztok!
Épített már valaki ilyesmit? Nem találok sehol kapcsolási rajzot és letölthető hex fájlt sem !

Hali!
Lehet még senki se rakta föl sehova, nem tenne jót a cégnek, ha más is meg tudná csinálni könnyedén.
Egyébként elég nagy LED temető. Még ha a kijelzők 7szegmensesek, akkor is kell körbe 60db LED

Bár nekem is tetszik, majd ha lesz ennyi ledem, ilyet is csinálok

Sziasztok!

kb 25cm magas hétszegmensű led kijelzőket szeretnék készíteni. Különböző visszaszámlálási célokra.
A vezérlést avr-el fogom megvalósítani.
Minden szegmensnek egy portot szánok.
pár kérdésem lenne:

-milyen típusú ledeket, ajánlatok a célra?
(napsütésben is legalább 30m-ről olvasható)

-milyen áramkörökkel lehet a plussz áramot az avr és a ledsorok közé juttatni?

köszönöm

Ezt nem gondoltam volna hogy ezért nem találok róla dokumentációt ! Azt gondoltam hogy valaki aki PIC-ekkel foglalkozik régebb óta az simán megcsinálja, de ezek szerint nem.

Én simán megcsinálnám, csak adj 60 LED-et

Nem vészes az a 60 LED ha meg tudnám írni a programot akkor meg is venném, de még csak most ismerkedek a PIC-ekkel.

Hali
A LED meghajtasara alkalmas a ULN2003 Driver IC. 500 mA a max kimeno arama. Viszont negalt a kimenete.
Udv Vili

Sziasztok!

Azt szeretném kérdezni, hogy építettetek-e már karórát? Nemrég elvesztettem a karórámat, és ebből az apropóból szeretnék építeni egy LED kijelzős karórát.

A Lomexban kinéztem néhány fajta kisméretű Kingbright SMD LED kijelzőt. Kétféle számmagasságú tetszik: 5,08mm magas, és a 7,62mm magas kijelző. Szerintem ezekből össze lehet hozni egy karóra méretű áramkört. Azt szeretném, hogy másodperc kijelzés is legyen rajta, tehát 6 db kijelzőre lesz szükségem.

Az órajel generátor egy DS32kHz IC lenne, ez nagyon pontos órajelet ad, ettől pontos is lenne az óra. Van ebből is SMD itthon.

A kijelzők meghajtására szerintem valamilyen SMD tranyó kellene, a kis méret miatt.

Tápellátáshoz valami tölthető Lítiumos cella kellene.

A vezérlésnek egy PIC-et gondoltam, szerintem multiplex vezérlés jó lenne. (nézegettem a kapcsolásokat és ez tűnik a legkevesebb lábszámot kihasználó kapcsolásnak.)

Tudásra nem kellene valami nagy dolog, elég lenne, ha a dátumot, és az időt kijelezné. Alapértelmezettként a kijelző sötét lenne, és egy gombnyomásra megmutatná az időt, vagy a dátumot. Ki lehetne választani, hogy 24, vagy 12 órás kijelzés lenne, lenne egy SET gomb amelyet hosszan megnyomva beállítható lenne vagy az óra, vagy a dátum. Még egy olyan funkciót szeretnék, hogy a másodperc nullázható legyen.

Tudnátok nekem ebben segíteni, hogy ez megvalósuljon? Elsősorban a PIC programjának megírásában kérném a segítségeteket, a kapcsolást megpróbálom én összehozni, és a nyákot megtervezni. A tokozást még ki kellene találni, hogy vízálló legyen.

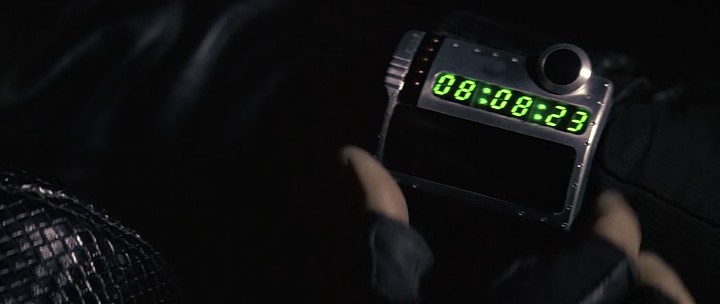

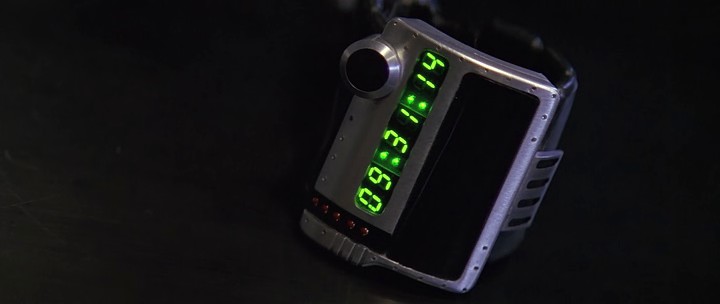

Kinézetre pedig valami ilyesmit szeretnék összehozni. Ez az óra egy filmből való: Menekülés Los Angelesből.

Konkrét karóra megvalósítást calcwatch.com címen láttam, de ez nem LED-es, hanem LCD-s, s lehet, hogy egy kicsit túl is lőttek a célon...

Szia !
Ennek a kapcsolási rajzát el tudod nekem küldeni ??
(palko57@vipmail.hu)
Előre is köszi

UI :. ha tudod akkor az LCD változatával

Üdv m)Egy saját tervezésü digit óra

Üdv.

Nem pont a legjobb topik, de én nem vagyok az a megszállott topik nyitogatós.
Szóval tervem egy földalatti metrómegálló kijelző óra építése.
Középen a 7 szegmenses ledek, körben az óra kör alakú teste szélén lévő ledek(60db) egymás után másodpercenként villannak fel.

Nagyon nagy segítséget kaptam Hp41C kollégától, ezúttal, már másodjára, harmadjára is köszönöm neki.

Válasz erre:

...még egy utolsó kérdés.
A képen látható IC9A mire szolgál?
Az kell nekem oda?
Illetve elég, ha elhagyom a J1, JP1, és JP2 csatikat, és a többi alkatrészt meghagyva csak az IC11A 5-ös lábát, összekötném a Ic1-es 8 lábával?
Mire szolgál a CLR, és az A, B bemenetek láb?
Teljesen homályos elöttem a kép, hogy mire használták eredetileg azt a 3 csatit.
Az a tervem, hogy külön felépítsem a "kör" effektet, majd külön mellé a 7 szegmenses kijelzést, utóbbit sajnos nem a vicsys féle bináris órából, mertha egyről beszélünk, az PIC-es, ami sajnos nekem egy új világ.
Közös órajellel működne a 2 kijelzés, hogy mikor a kijelző perc mutatója vált egyet, akkor érjen körbe a másodperc mutató is.
..egyébként lehetne külön is, ha pont egyszerre indul el a kettő, de ha nem, akkor órák elteltével a sok kicsi csúszás egy nagyra menne, és teljesen szétcsúszna az egész.

Köszi.

..de gondolom mivel a clear rá van kötve az IC-k lábaira, így a CLR lábra megy az utolsó LED kivezetése, így mikor az utolsó felvillan akkor törli az összes IC kimenetét, az IC AB lábára pedig nem megy semmi, mert amikor az első IC CLK lába megkapja az órajelet a képen látható lenti CLK kimenetből, akkor az automatikusan elindul, és mikor felvillant az első IC összes kimenete, akkor jön a többi, mivel az első IC utolsó LED-jére van kötve a második IC AB bemenete.
Szerintem jól gondolom, de arra az esetre, hogy ne durranjon el egyik IC sem, kérnék egy kis megerősítést a szakiktól.

Szia
Ne keverd össze a két kapcsolást.Az a rajz, amit Hp41c feltett, önállóan működni képes kijelző, amely saját maga állítja elő az órajelet,viszont nincs szinkronizálva az órához.

Üdv. http://www.poempelfox.de/ntpdcfledclock/

Szia.
Ezt én eddig értem, viszont ott vannak alul a csatik, így ha a rajz szerint építeném meg az nem csinálna semmit szerintem, de kezdek rájönni, hogy mitévő legyek a "szabadon lévő" lábakkal az 1-es IC-nél.

Papi:
Pontosan erre a fajta órára gondolok.
..de mivel van benne programozást igénylő alkatrészt, ezért ezt nem tudom megépíteni, de azért köszi.

Bocs, de most nem tudom összehasonlítani a Zsolti progijával.De.A csatikkal ne foglalkozz,azA-B lábra kösd a PIC azt a kimenetét, amely indítja az áramkört.A CLK lábra gyakorlatilag az órajelet,ami ugye egy másodperc.A CLR lábra a törlő inpulzust (ha nincs, akkor kell az inverter).A többi nem kell Neked.
A papi által feltett oldal jó, csak azt írja, hogy a kapcsolási rajztól kezdve minden hibás....

...de nem tervezem a PIC beépítését. "Magában" szeretném elindítani ezt a kapcsolást, egy PIC nélküli hét szegmenses órával összevarázsolva.
..mi lenne, ha az AB lábat a földre kötném egy ellenálláson keresztül?
..vagy ennek csak egy tizedmásodpercig kell jelet adni, még elindul?
A CLR törlő impulzusnak az utolsó LED, azaz a 60. másodperc ledjét gondoltam, hogy az törölné az egészet, így az összes led kialudna, és kezdődne előlről az egész folyamat.

Szia!
A mellékelt képen csak a 8 léptető regisztert nézd semmi többet. A többi a szövegben van részletezve. A 8 léptető regiszter kaszkádosítva van, közös az órajelük - RB1, a törlés nem használt - magas szint, a sorban a legelső A és B bemenete összekötve a soros bemenet - RB0. Az utolsó ki nem használt 4 kimenete nincs sehová sem kötve. Valaki csak be tudja programozni azt a PIC -et neked... Egy 16F627A 320 Ft+Áfa - ocsóbb, mint a számláló és dekóder IC -k a hagyományos megoldáshoz.

Ha 28 lábú PIC -et használnánk fel (450Ft+Áfa) a 74LS47 is elhagyható lenne.

Én a mellékelt képet úgy néztem, hogy az magát vezérelje mindenféle PIC-es kiegészítő nélkül, és így ahogy van, ha ráadom a tápfeszt az elinduljon magától az 1kh-es órajelnek köszönhetően, magától peregjenek a másodpercek, mindenféle PIC-es beavatkozás nélkül.
...de igazad van, és köszönöm a kitartásod, valaki biztosan fel tudná nekem programozni, ha szépen megkérem, de ha csúnyán akkor is, maximum nem úgy működne, ahogy én arra megkértem, hogy úgy működjön. szóval..
Akkor már magam szeretném elkészíteni, de most hogy mondod, ilyen olcsó egy PIC, vagy én akkor nem ennek a típusnak az árát néztem, szóval vagy én csinálom meg PIC-el, vagy PIC nélküli lesz, minden esetre kinéztem egy-két dolgot, amihez PIC kell.
(érsd: Ha 1x megtanulom, akkor mást is készíthetek, ami PIC-es.)
...most folyamatban van egy-két project, 16eFt-ért rendeltem alkatrészeket is, és függőben van egy 30eFt-os nyomtatóvásárlás is, szóval nem most kezdek neki, de nem hiába pötyögtél, ezt a projectet biztos, hogy viszont fogod látni valamelyik topicban.
...és még sok mást ezen az órán kívül.

Szia
Akkor építsd meg azt a kapcsolást amit a rajzon látsz, kompletten.A JP1 és JP2 1-2 csatlakozópontját kösd össze,csináld meg neki az 5V tápot,valahonnan el fog indulni,körbefut a fény,a 74LS04N kioltja ha eléri az utolsó ledet, majd indul újra.

Továbbá a JP2-es csati 1-es pontjáról kell az órajel is a léptetők CLK bemenetére, de még függőben van az építés, és az előkészületek megkezdésének első napja, továbbá hogy PIC-es lesz, vagy nem. Ha PIC nélküli lesz, és úgy sikerülni fog, más, hozzám hasonló is megépítheti, aki esetleg nem tud PIC-et programozni, igaz akkor ő se fog megtanulni soha, úgy, ahogy én, ha mindig keresek más megoldást a PIC-en kívül.
Kérdés, hogy ez mennyire jó, vagy mennyire rossz.

UI:
A napokban "betáplálom" az alkatrészeket a hestore kosárba, és meglátom, hogy mennyi a végösszeg.

Én is építettem nemrég egy órát csupa digitális ic-k ből. Bővebben: Link
