Nem fog menni. Talán egy békebeli 486-ossal, de azok közül sem mindegyikkel...

Olvastam pár dolgot az JDM-ről, ezt a fajtát többen is megépítették, működött nekik XP-vel is. Ezért ezt építettem meg. Holnap kiderül.Ez az.

Jól néz ki! Azt gondolom tudod, hogy a PC-n lévő soros csatlakozó is ilyen apa típusú?
Egy sima soros kábellel nem tudod összekötni őket, mert annak az egyik vége apa, a másik anya. Aminek egyformák a végei, az nullmodem kábel, viszont annak más a bekötése, azzal alapból nem fog működni.

Egy síkban vannak, tervezéskor nagyon ügyeltem. Szerintem az üvegbúra torzít és mint írtam, nehéz előnyös fotókat készíteni.
A teteje feketére fújva, több rétegben lakkozva. Majd megpróbálok jobb képeket készíteni.

Nagyon jó lett! Ismét kitettél magadért, nem csalódtunk

Tudom, mivel a kábelt is én készítettem hozzá így teljesen mindegy volt. Dugasztápról lesz működtetve, csak fogok bele tenni még egy ledet, mert idegesít hogy nem tudom kap-e áramot.

Akkor jó. Csak szóltam, nehogy felesleges debugolással kelljen foglalkoznod, de látom, képben vagy

Csak tanács: Lehetőleg kerüld az egyedi kábeleket, bekötéseket. Ha nem dokumentálod, jelölöd, pár év múlva, már gondot jelenthet a használat.
Szépen néz ki, kár, hogy a forrasztásokat nem mutattad.

Készítettem egy rövid videót hozzá. Az zenét ismét én szereztem. (Érdekes, hogy senki nem kérdezte meg, hogy mi az a szimbólum az előlapon...?)
Bővebben: Link

Mi lenne? Assziszi szent Ferenc jele...

Hagyományos kábelt csináltam, ugyan az a láb van össze kötve ugyan azzal a lábbal. Úgy van megcsinálva, ha a csatlakozót kicserélem a másik fajta csatlakozóra akkor üzleti kábellel is be lehet kötni. Ha érdekel a forrasztási oldal lefotózhatom estére.

Akkor nem szóltam! Szép! De szerintem már inkább az órák építenek téged Ajánlanám legközelebb egy atomórával próbálkozz.

Én akartam kérdezni, csak féltem, hogy valami annyira közismert dolog, nem akartam beégni...

Azért ezt nem mondanám. Én egy elég jó géppel nyomatom és simán megy. Tapasztalatom az hogy egy külső RS232 már fél siker. Kártyás is jó. Belső vagy USB-s az nem.
Na de azért a Pic kit a végső megoldás. Könnyebb is használni és már nem is olyan drága.

Relatíve közismert. Nem akartam túl egyértelműre a feliratot, de azt sem, hogy túl extravagáns legyen. Próbáltam olyasmit tervezni, ami dizájnban illeszkedik. Ezek "TF" betűk, a Tempus fugit- latin kifejezés után...

Igen, sajnos repül az idő, és vele együtt a latin műveltségem is.

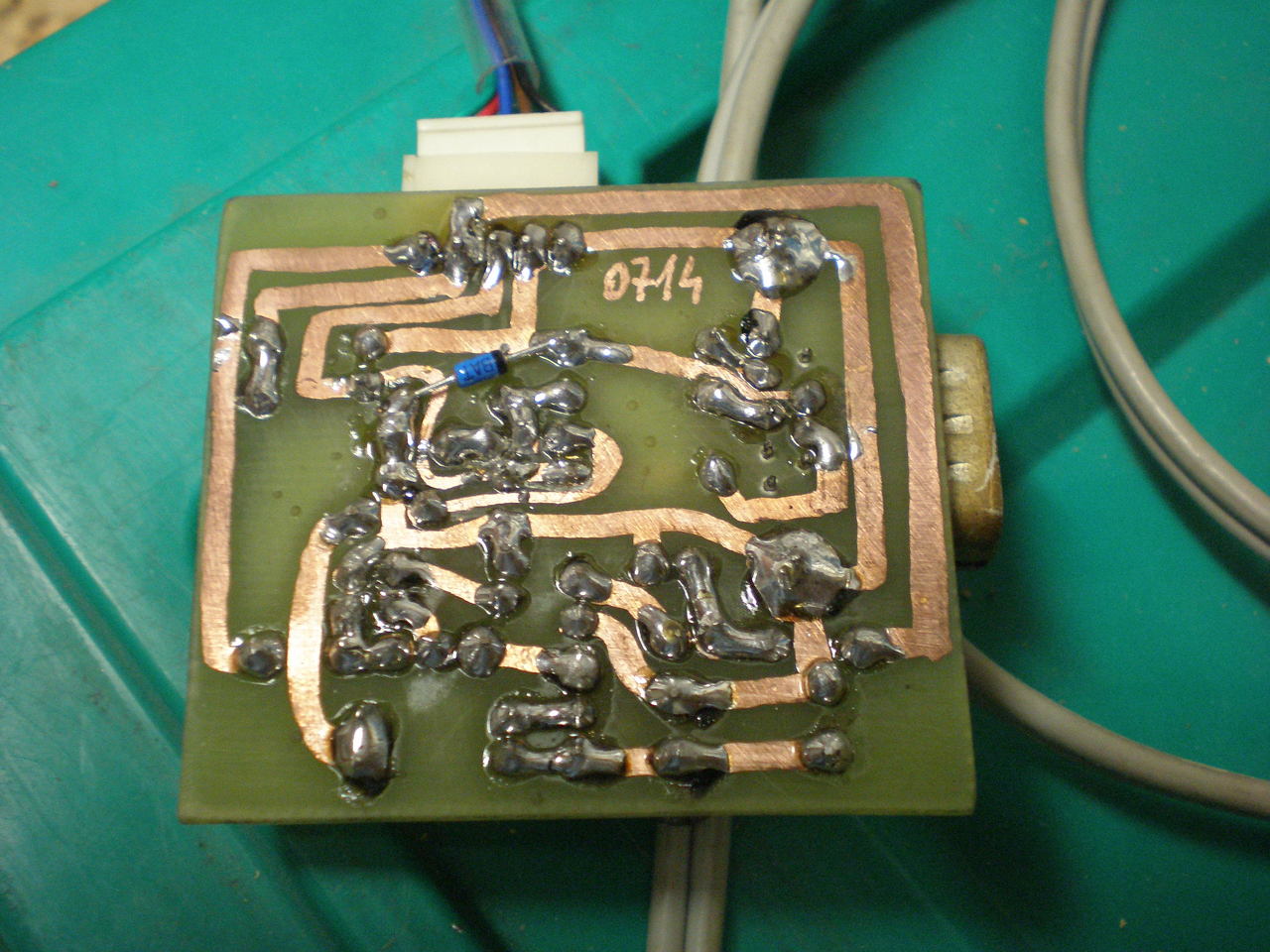

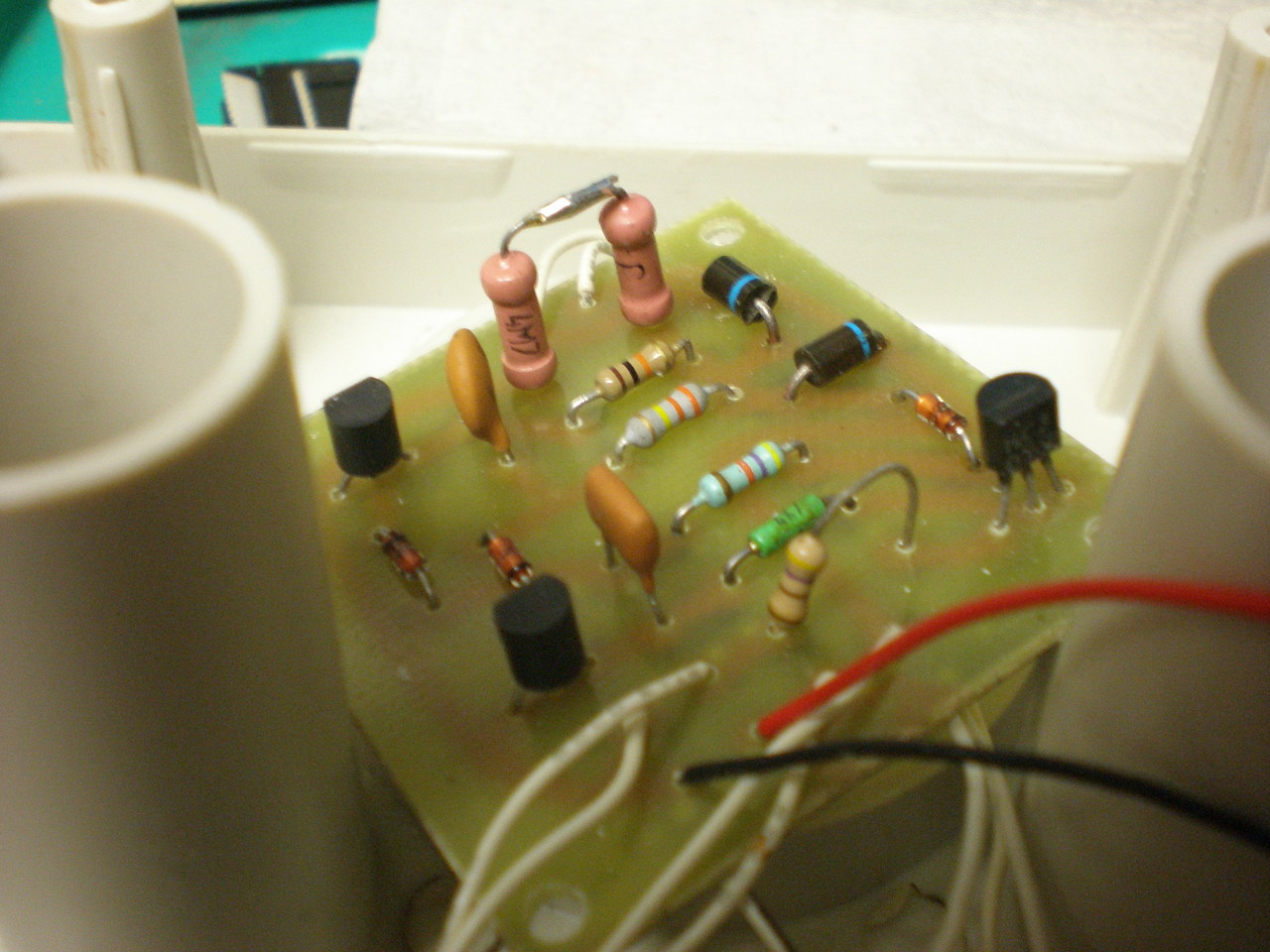

Megint itt vagyok. Lefotóztam az égető forrasztási oldalát is. Kézzel lett rajzolva, de ez látszik. A második képen egy szakadásvizsgáló van, múlt héten készítettem. A harmadik képen ennek a nyák lapja van. Nem volt itthon 10 Mohm -os ellenállásom ezért összeraktam két darabból.
A mai nap folyamán félig elkészült a frekvenciamérőm, de mivel hiányzik két alkatrész elakadtam. Holnap beégetem a PIC-et, és ki is próbálom. Ami hiányzik az a bemeneti egységben van, ezért a többi részt le lehet tesztelni. Ma odáig jutottam, hogy az IC foglalatok megfelelő lábain ott van a stabil 5 V. Világít a bekapcsolást jelző LED és az LCD háttérvilágítása is.

Igaz nem a legszebb a forrasztási oldalról, de jó oda van cínezve. Szakadásvizsgáló otlet tetszik. Én nem bajlódtam PIC-égetovel, egybol rendeltem egy ilyet az íbéjrol.

Sziasztok!

Kezdő vagyok ez az 2. "komolyabb" kapcsolásom ami egy elektromos dobókocka.
Még félkész állapotban van.
Ezúton is köszönet hadnagyakosnak a sok segítségért és a jövőben történő PIC programozásért.

Alkatrész oldalról jó, ha elfogatsz egy tanácsot akkor a forrasztási oldalon kétszer húzod át a vonalakat a fixel, akkor nem mar alá. Csak így tovább. De jó neked, van aki beégeti helyetted a PIC-et. Egész nap az égetőmmel szórakoztam, nem ment, rá kellett jönnöm hogy nem akar együttműködni az égető a gépemmel. Holnap be kell üzemelnem a régit, hátha azzal fog menni.

Köszi a tanácsot, jól hangzik!
Nekem nincs is égetőm.Ez az égetés is csak elvileg egy egyszeri alkalom.Így is utaznom kell pár km-t.

Első full SMD alkotásom.

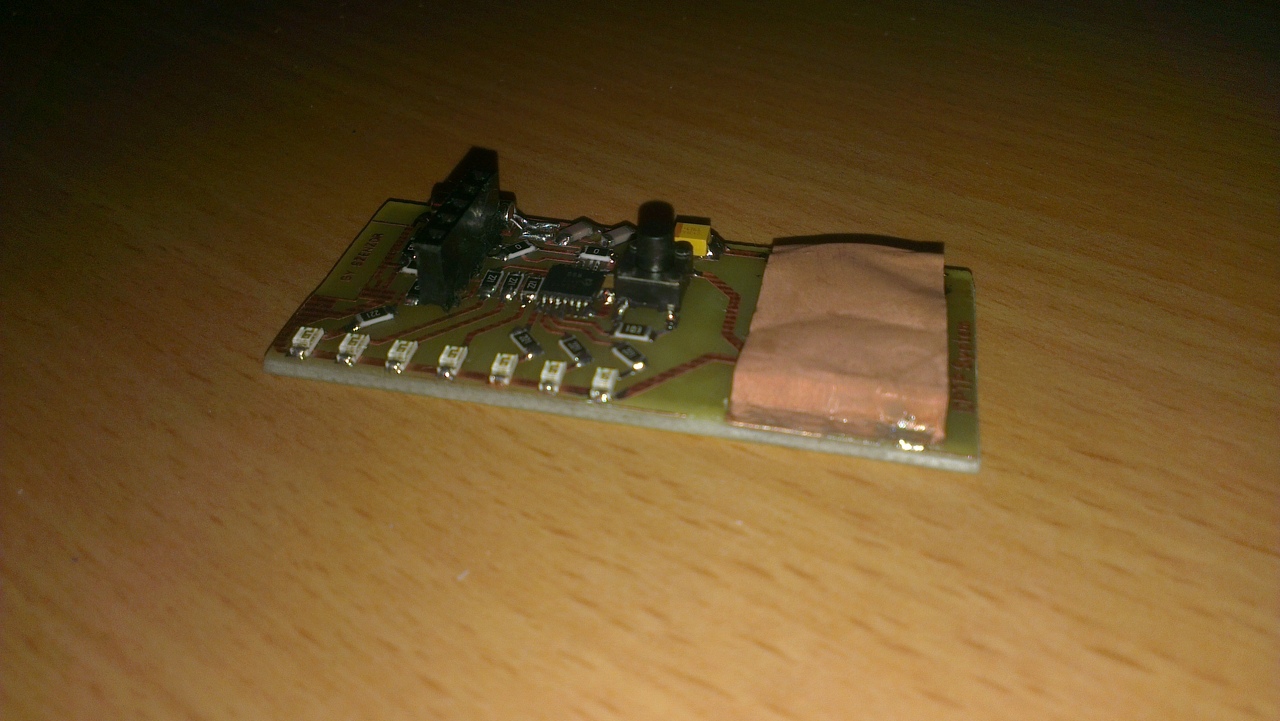

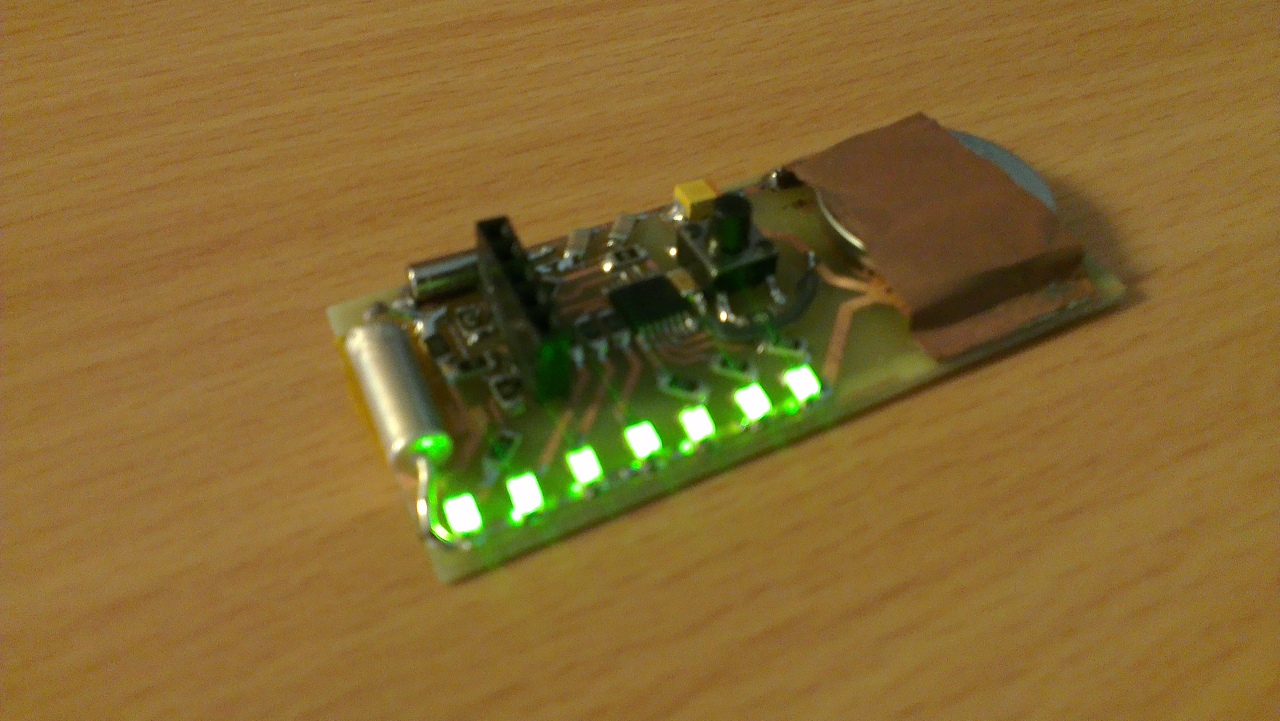

Ez egy kézi WandClock, egyelőre a program fejlesztés alatt van így most még csak szöveget lehet kiíratni vele. (természetesen kész az óra rész is, de még nincs leprogramozva a megjelenítése)
Csatoltam pár képet is az alkotásomról
PIC16F684 kergeti a ledeket..

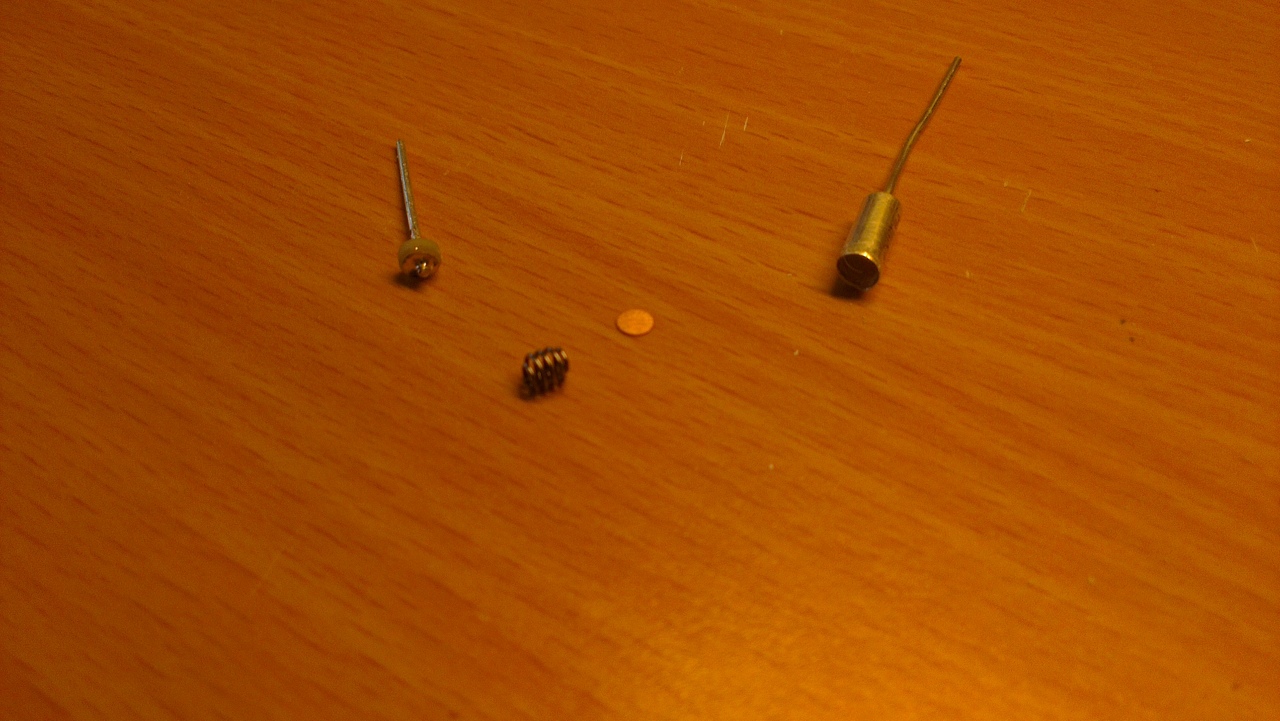

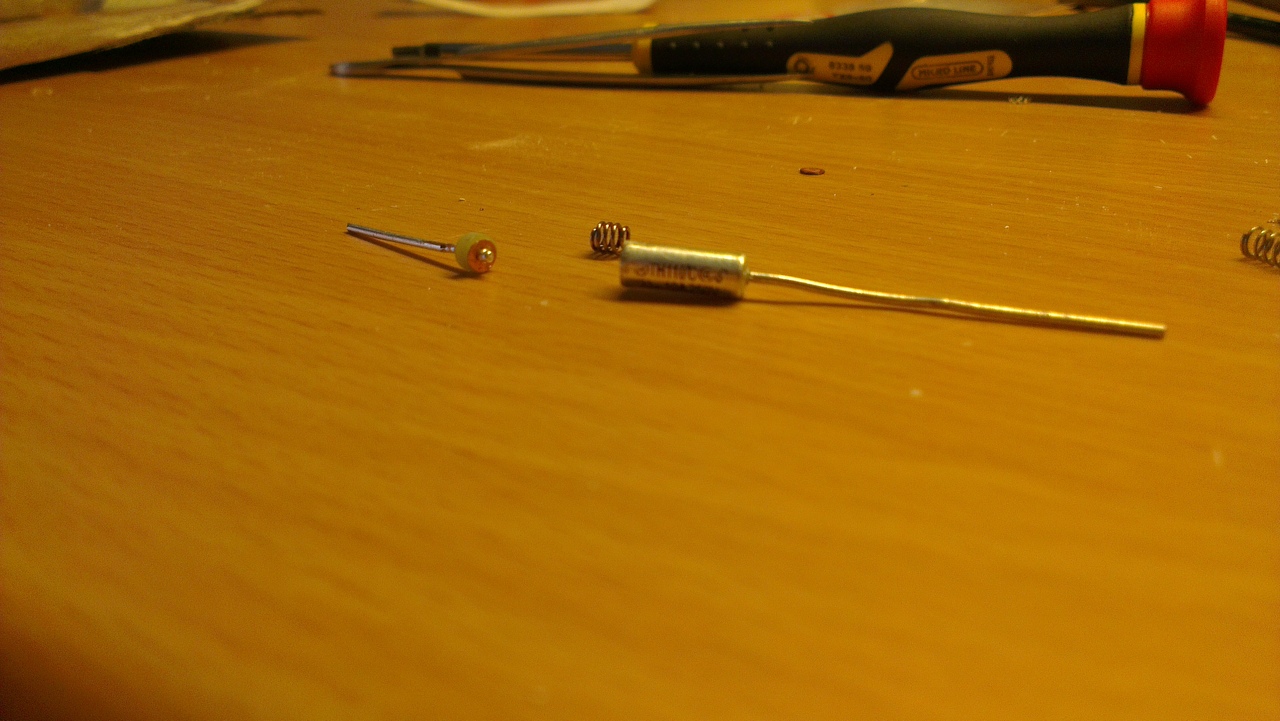

A gyorsuló kapcsolót én is egy kiherélt hőbiztosítékból oldottam meg.

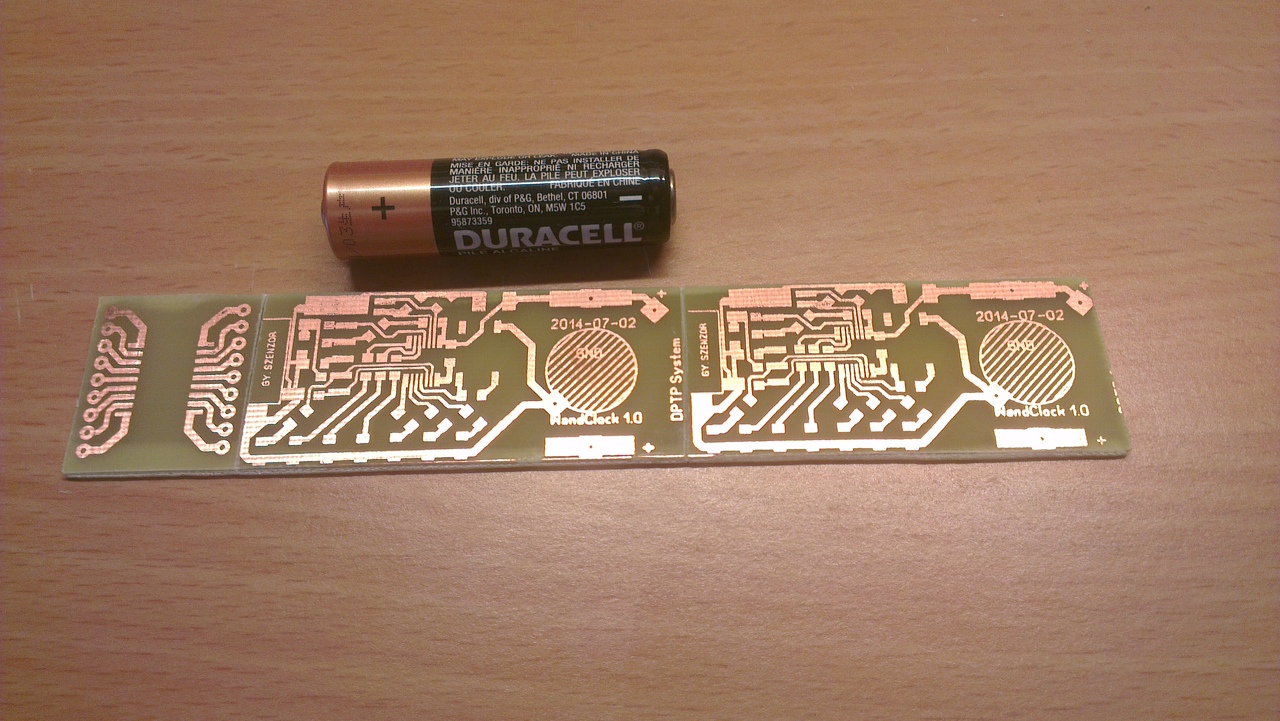

A nyák vasalós technikával készült.
Mérete: 2.5x6cm

Egy kis videó róra: (sajnos nem tudtam jó képet és videót készíteni róla mert a kamera felvétele lassabb mint amilyen gyorsan villognak a ledek)
Bővebben: Link
ui: sajnos néhány hiba van a prototípuson, de ezek már javítva vannak, így a következőn már nem lesz átkötés.

Látod, igazam lett - pedig nem kívántam... Szívből örülök, hogy Neked KIVÉTELESEN megy, de légyszíves ne vezesd félre a kezdőket!

A szakadásvizsgáló nem az én ötletem volt, innen van a rajz:Bővebben: Link Csak új nyákot terveztem hozzá. Nagyon jó, még ellenállást is lehet vele vizsgálni, minél nagyobb az ellenállás annál mélyebb hangot ad ki. Még azt is kijelzi ha a kezemmel zárom a kontaktokat.

Nagyon tetszik!

Az lehet a hiba, hogy a soros port nem nyissa ki a BC182-es tranzisztor. Nem kap tápot a PIC. Van még itthon másik két PC-m, kipróbálom velük.

Több száz oldalas irodalma van már, hogy miért nem megy. Többek között itt is, a pic kezdő témában. De azért remélem, hogy sikerül...

Köszi, vagány kis játék
Még van mit finomítani a programon, de legalább haladok vele.
Nem volt egyszerű kitalálni magamtól mit hogyan csináljak, de talán jó irányban indultam el.

Elkészültem életem első AVR-es projektjével ami egy "vonalakon belülmaradó" robot. (Erre van valamilyen szakszó? ) A kapcsolás Fizikus WILL - I robotjának kibővített kapcsolása. A bővítés: zavarszűrés céljából két optocsatolón keresztül kapja a jelet a AVR. A forráskód is nagyrész az övé, de sokat kellet változtatni rajta, hogy tökéletes legyen. A programozó a Topi féle AVR-Doper
Képek
Videó

Tudom, hogy nem egy túl profi kivitelezés és vannak hibái, de még van időm kijavítani mert csak 15 éves vagyok.

A képek között van a forráskód is.
