Hogy elég legyen a 4 eres vezeték, ezért a sorosporti csatlakozóban kapott helyet két dióda, amivel a két vezérlővonalról van leszedve a feszültség. Ennek teljesen fölösleges a nyák, hiszen a két diódát közvetlenül a csatlakozó érintkezőire lehet forrasztani.
Összekötés a panellal:
RS232B pin 1
|
-> |
SUBD9 pin 3 |
RS232B pin 2
|
->
|
SUBD9 pin 2
|
RS232A pin 1
|
-> |
SUBD9 pin 4 (diódán keresztül)
|
| RS232A pin 1 |
-> |
SUBD9 pin 7 (diódán keresztül) |
| RS232A pin 2 |
-> |
SUBD9 pin 5
|

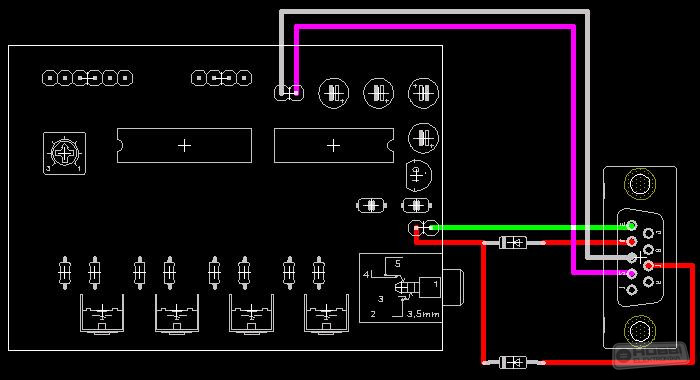

kép az összekötésről
