Üdv mindenki .
Keresgélek ECL 82 rajzot a netten és egy Perzsa oldalon 6.2 Watt-ot ír .
A tettes linkje : ECL 82 .
Üdv

Ma kísérletképpen elkészítettem az EL84 alapkapcsolását. Osztottam, szoroztam, rengeteget mértem, ez után ismét osztottam, szoroztam, mértem... A vége az lett, hogy minden érték olyan volt amilyennek a papíron lennie kellett. Akkor jött a próba!! Hát mit mondjak? Felemelő érzés, egy ilyen kis "vacag üvegcső" mi szépet tud kihozni egy komolyzenei CD-ből néhány egyszerű villamos alkatrész felhasználásával. Nyilván lehet túlspirázni és komolyat is készíteni de most nem ez volt a cél. Csak megszólaltatni a kis csövet és ez sikerült, méghozzá maradéktalanul aminek nagyon örülök. A tápokat szabályozható kimenetű tranzisztoros tápkapcsolásokkal oldottam meg. Köszönöm mindenkinek a segítő hozzászólást!!

Az a 6W az anódoldali teljesítmény, A osztályban a hatásfok 50%, illetve ez alatt. A hangszórónál ott van a csőből kijövő hasznos teljesítmény(3W).

EC 92 inkább URH meg TV erősítőnek való. Kicsi a teljesítménye, nem alkalmas erre. Inkább valami végcsövet(mondjuk PL 500-at) használj fel! Az OTL erősítők építése topikban van egy ilyen, szerintem jó lenne.A fejhallgató induktivitása 200 ohm??? Ugye nem komoly, gondolom impedanciát akartál írni.

De igen elnézést az impedanciája 200Ω. A mikrofonja is 200Ωx2 (stereo). Pedig azért gondoltam erre a csőre mert előerősítőként sok helyen látom kapcsolásokban,csak nemtudom miként tudom én alkalmazni abban a formában mint nekem kéne.

Előerősítőnek talán megfelel, de oda PCC 189-et tennék, vagy olyan csövet, ami 50-60V anódfeszültséggel beéri.

Sajnos csak ebből a csőből van itthon 2Db másikat nemtudom hogy tudnék-e egyhamar szerezni.

Nem lesz túl "zajos" az a cső?

Az Ec92 feszültségerősítő fokozatba való cső, OTL-be (gondolom, nem kimenőtrafóval akarod...) egyébként is csak kis belső ellenállású csövek jók. Ha a 775mW-ot egyetlen csőből szeretnéd kiszedni, annak legalább 4-5 wattot kell tudnia folyamatos üzemben.

Üdv Kristikoma.
Kissé figyelmetlen voltam , kaptam egy ECL 82 SE STEREO romhalmazt . A készlet 2 kimenőtranszformátor sajnos 1 db cső , Hiányzik a hálózati transzformátor , ezért keresek hasonló rajzot (fesz miatt ) 680 Ohm katód , 100 k Ohm+1 k Ohm g 1 . Valami gyári cucc .
Üdv

Akkor gondolom ezek a csövek erre a feladatra nem alkalmasak.

A C3,R4,R5 x nvcs.tekercs katódköri komplexum csacsiság! Azt a tekercset egy az egyben érdemes katódkörbe kötni, habár ilyen kimenőtrafót rendesen megtervezni nem gyerekjáték. C1-et sem ártana nagyobbra venni...

A 6.2W nem tudom micsoda, nem tudok perzsául. P[out]=3W

Ha jól néztem ez a cső egy fél ecc92. A helyedben megpróbálnám a mostanában nagyon népszerű "Bravo" hibridet megépíteni. Nyákot nem fogsz hozzá találni, azt tervezned kell.
Ebből a füles erősítőből már többet is csináltam. Egy db most is készült 99% állapotban van

Esetleg kapcsolási rajz akad hozzá?

Egyébként valamelyik gyári rádió rajzát lekoppinthatod(Orion AR 311), az is megfelel, mert a munkapontok nem azonosak a jól ismert ECL 86-al. Egyébként ha megváltoztatod a fűtést, akkor PCL 82 is jó.

Írtam, hogy jobb lenne a PL 500. Ha kell, keresek két értelmes példányt, elküldöm. Az EC-k meg jók lesznek meghajtani.

Üdv
Az említett Készülékroncs valami gyári készülék , lemezjátszó , magnó , erősítő egységei lehet eredeti kimenő(k) . Már lerajzoltam , a kimenő 3 és 2 kivezetés , holnap mérek fotózok , panelon szitázva van valami cég logó ( most 6 km a távolság tőle ) . Letöltöttem vagy 100 rajzot és .... .
Üdv

Régen is, meg sokszor ma is abból építünk erősítőt, ami van. Elképzelhető a Terta 422 rádió, mert az is tartalmazott lemezjátszót, ha jól tudom, magnót is, ráadásul ECL 82 a végcső...

http://www.head-fi.org/t/433156/which-sijosaes-hybrid-amp-is-better
Az elöbb rosszul irtam ECC 82 !!!
Ennek a kapcsolásnak több verziója is létezik. A 12 V-ost ne válaszd!
Át kell mennünk a fejhallgatós topicba szerintem.

Olyan nagyon bonyolultra nem akartam csinálni,csak gondoltam rá hogy ezeket a csöveket felhasználva tudnék egy szép előerősítőt készíteni a fejhalgatómnak. Már beszerzéssel meg hasonlóval nincs kedvem bonyolítani,inkább akkor marad a műveleti erősítő+tranzisztor páros. Azért köszönök minden erőfeszítést.

Üdv.

Kéne egy kis segítség, van egy Videoton ra 3101 és külön építettem az erősítő paneljét a rádiótól elméletileg mindent jól csináltam de valamiért olyan sistergős hangja van kéne erről a panelről kapcsolási rajz és egy pár ötlet mitől lehet ez ?

Igen. Például a régi japán márkás MARANTZ csövesek közül jó páran ilyenek, vagy a volt NDK-s Vermonák. Keress ezekre rá a neten. És manapság is vannak, aki szerint jó megoldás, ha jól méretezik.

Sziasztok!

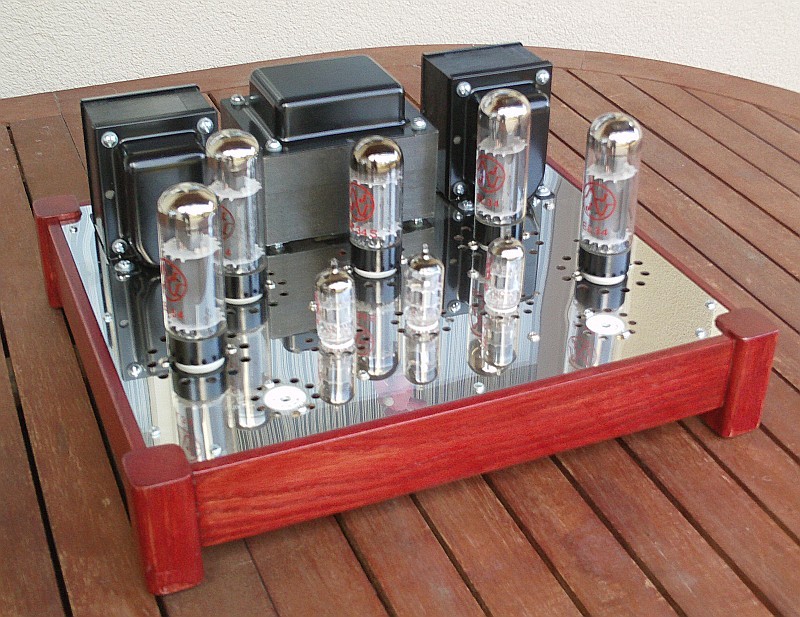

Csöves erősítő építésben teljesen kezdő vagyok. Két éve böngészem az internetet. Rengeteg verzió közt bolyongtam. Míg végül úgy döntöttem, hogy megépítem a legendás Dynaco ST70 erősítőt. Nos, ez sikerült is. A trafókat a Triode Electronics-tól szereztem be. A meghajtó fokozat a Shannon Parks féle megoldás. A csövek jj-electronic gyártmányúak. A panelen helyet kapott két varázsszem cső is, amelyeket később giccsesnek találtam, emiatt nem is használom.
Az első kellemes meglepetés akkor ért, amikor bekapcsolás után minden probléma nélkül beindult az erősítő. A második kellemes meglepetés a hangja volt. Egyetlen eddigi erősítőm sem veheti fel vele a versenyt!
A doboz saját készítésű. Rögtön tíz darabot gyártottam belőle. Hamarosan megpróbálom értékesíteni, hogy az alkatrészek árából legalább valamennyi visszajöjjön.
A fém lapok rozsdamentes acélból készültek.
A kábelezést legközelebb majd nagyobb odafigyeléssel csinálom.
A hangládák is saját készítésűek. A sugárzók Monacor MRD-34PA + Selenium HM17-25 és Monacor SPP-250. A hangszórókhoz bemért keresztváltót és láda méreteket is adtak. Az árához képest nagyon jól szól. Mindenki, aki eddig hallgatta le volt nyűgözve.
Természetesen nem állok meg. Belekóstoltam. Jöhet a következő.
Szívesen meghallgatnám az erősítőt komolyabb ládákhoz kapcsolva. Akad itt valaki Esztergom környékéről 8 ohm-os ládákkal, aki hajlandó lenne rám időt szánni?
Szép napot Mindenkinek!

Ez nagyon szép!!!!!

Szép !
Az eredeti kapcsolás csupán 3 csövet mutat csatornánként , a te változatodban ettől több látható ez azt jelenti eltértél a tervtől ?

Köszönöm a dicsérő szavakat.
Hamar rájöttem az internetet böngészve, hogy a Dynaco ST 70 egy legendás erősítő. Az is igaz, hogy óriási káosz lett bennem, mikor rádöbbentem, hogy létezik tucatnyi meghajtó fokozat. Állítólag az eredeti kapcsolás leggyengébb láncszeme a meghajtó fokozat volt, ezért többen is vállalkoztak arra, hogy jobbat terveznek. A Nyák lemez méretek kompatibilisek az eredetivel, tehát egy az egyben lecserélhető a régi. Nos, a rengeteg lehetséges meghajtó fokozat közül Shannon Parks (http://parksaudiollc.com) meghajtóját választottam. Igen, az eredeti verzió meghajtó fokozata egy csövet tartalmaz - előerősítő pentóda és inverter trióda. A Shannon féle meghajtó pedig másfél csövet. Az előerősítő trióda, az inverter pedig két triódával van megoldva.

Szia! Van nekem is hasonló rádióm (a végfok elvileg teljesen ugyanaz) - R4901-es. Egész jó hangja van külső hangszóróval, szóval nem eleve gyenge az. De ezen van egy nyomógomb, amit benyomva levágja a mély hangok nagy részét (ez elvileg arra jó, hogy érthetőbb a beszéd zajosabb adók vételénél is). Hogy az a kapcsoló benyomva zár vagy nyit valamit, azt nem tudom így fejből, de szerintem egyetlen érpár ment rá (vagy 2 éve kellett megbontanom utoljára). Ha kiengedve zár, akkor keresd meg a panelon az összekötendő pontokat, és kész. Itt van egy hasonló gép rajza, szerintem a végfok azonos benne. Az előkép alatt fog megjelenni a Get Manual felirat némi várakozás után.

Szia! Gratulálok a csodaszép erősítődhöz! A hátlapon lévő oktálfoglalatokra mérőpontokat vezettél ki, vagy más célt szolgálnak?

Emelem kalapom!

Szia, köszönöm.

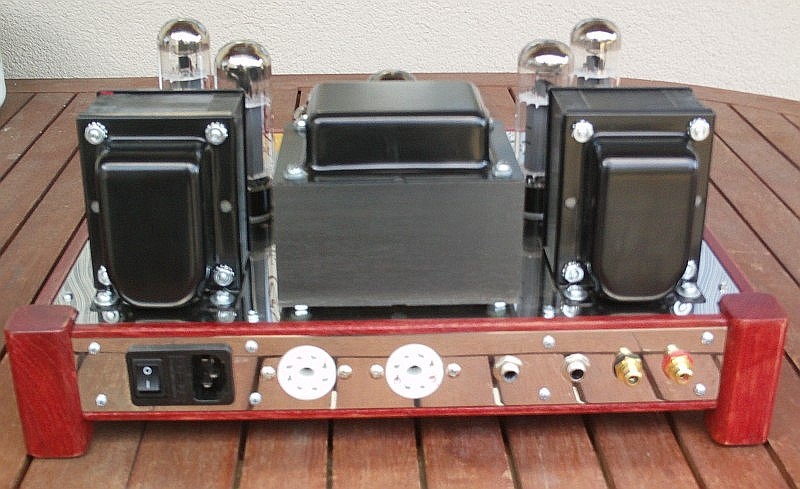

Igen, mérőpontokat. Ne kelljen forgatni az erősítőt beállításkor. A képen nem látható de a négy beállító trimmer elérhető fentről.
