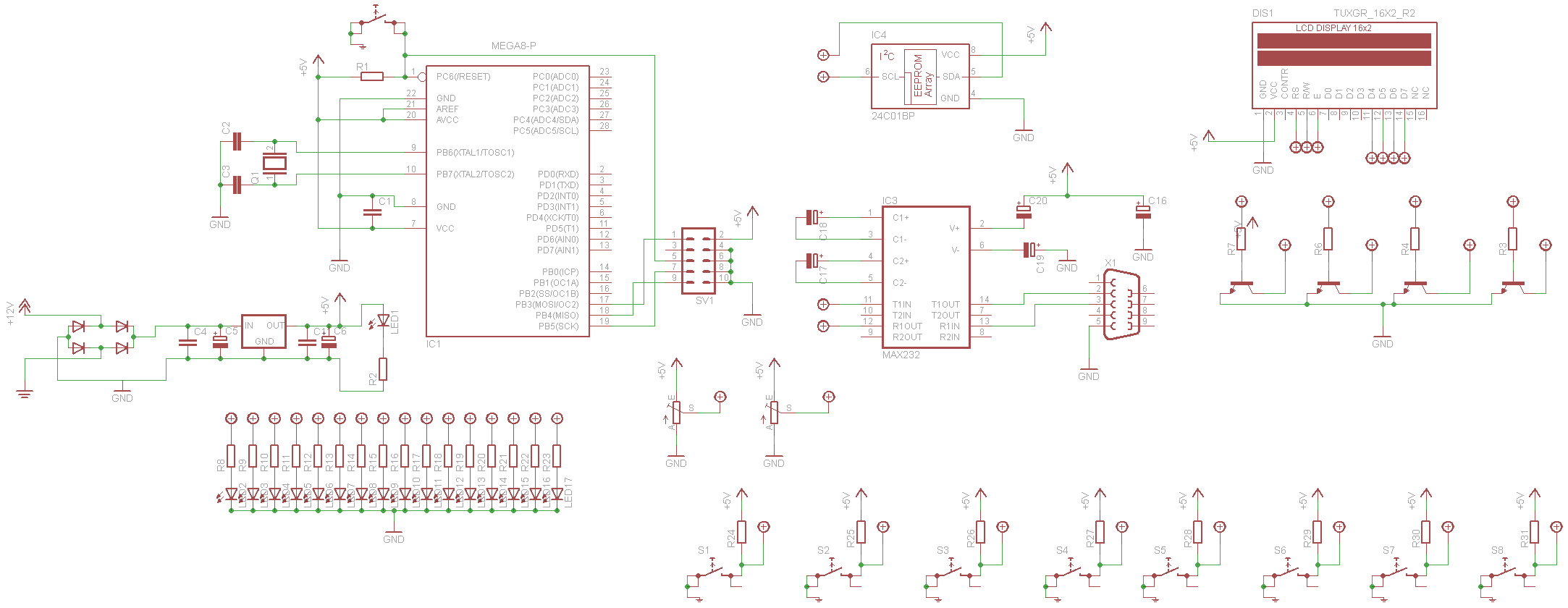

Ennél a projektnél a kapcsolási rajznak szerintem igazán nagy szerepe nincs, mivel hogy a perifériák nincsenek a vezérlőhöz csatolva, mindenki kedve szerint köti össze őket. A rajzra nem írtam alkatrész típusokat és értékeket sem, ezeket minden blokknál külön részletezem.

(nagyobb mérethez kattints a képre)

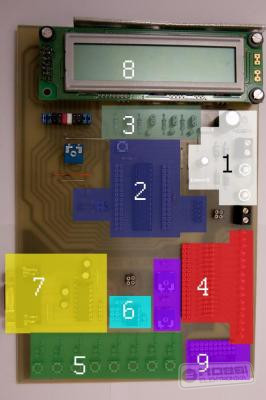

Blokkok:

1)      Táp rész

2)      Mikrovezérlő

3)      Tranzisztorok

4)      Ledsor

5)      Gombok

6)      I2C-s memória

7)      Rs232

8)      Lcd

9)      IC foglalat, potméterek
