Alkotó fórumtárs Sprint Layout 6 leírása: sp6_alkoto.pdf
Rajzterület bal felső sarkában van az origó.
Ezt oda mozgatod ahova akarod. Fent és baloldalt ott a vonalzó hozzá.

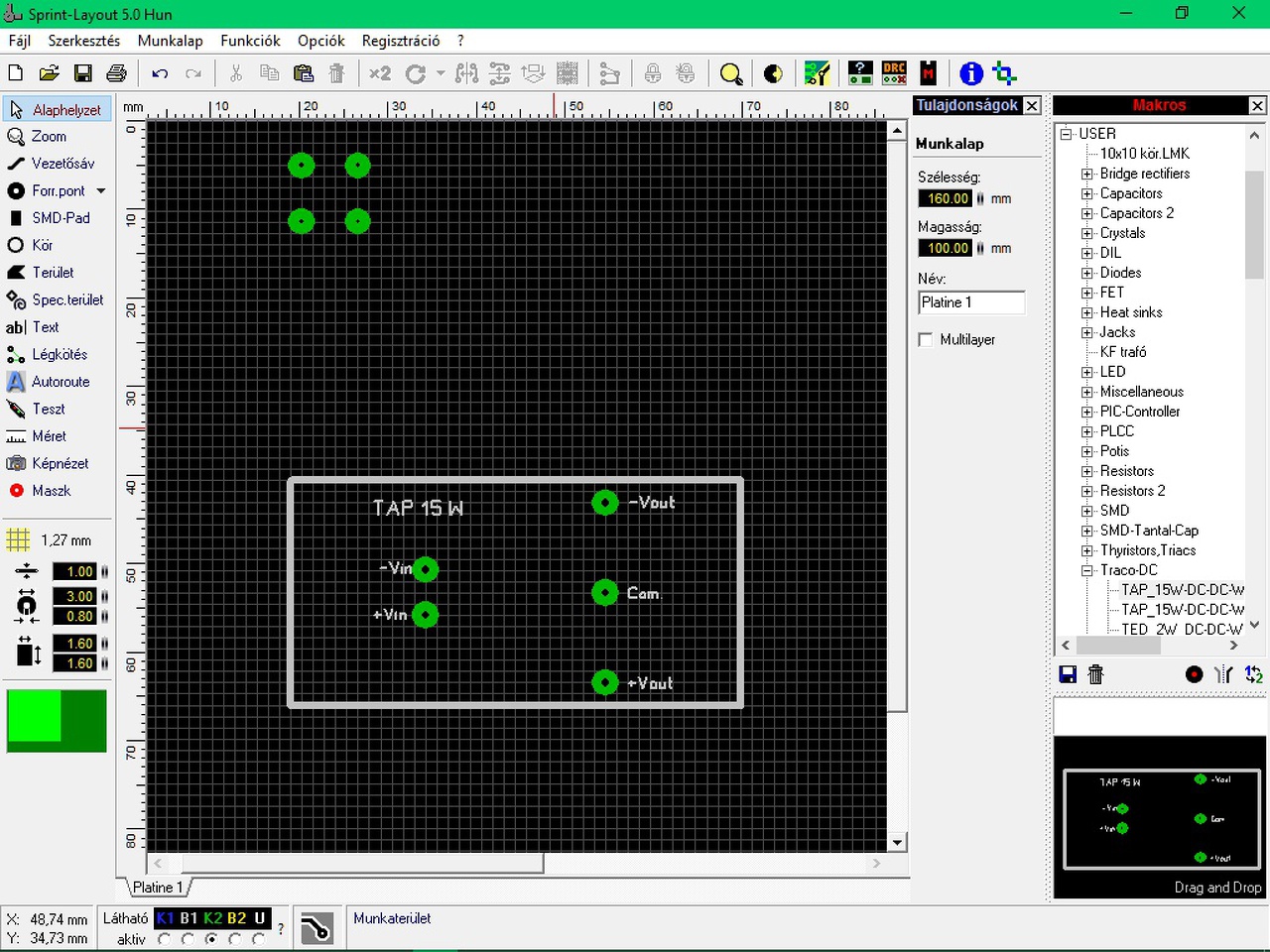

Mindezt értettem, de nekem a külső méret kontúrja is kell, mint a képen a trafónak.
Vonalat is lehet húzni a programmal. Rajzold körbe tetszés szerint.
Választasz egy felirati réteget, és a nálad "vezetősáv"-ként jelzett ikonnal tudsz vonalakat húzni. Ha felirati réteg akkor kontúr lesz a vonal, ha rézoldal akkor meg vezetősáv. A rétegeket alul tudod választgatni.
A téma címe alatt olvashatsz pár sort a programról, amit a 6-os verzióról írtam, de sok hasonlóságot felfedezhetsz az 5-ös verzióval. Néhány alaplehetőségre valószínűleg rávilágít ha elolvasod.
Hogy kell vonalat húzni ?
Mi a következő lépés ?
Következő lépés a görbe vonal, aztán a síkbeli alakzatok (akár szabályosak is lehetnek), majd a térbeli testek, végül ezek nagy számú kombinációja. Itt a lista végén már egészen komoly testek is létre jöhetnek. És ha létre jöttek, akkor meg lehet próbálni mozgásba hozni őket.
Sziasztok!
Tudtok abban segíteni, hogy lehet hosszanti, mart rést megadni a tervezés során? Az lenne a célja, hogy kitörhetők legyenek a kisebb elemi nyák-ok. Előre is köszönöm!
Köszönöm a segítséget!
Már csak az a kérdésem, hogy rajzoljam meg. 0,1mm vékony vonallal csak a kontúrját, vagy pl. 2mm-es vezetősávval az egész kivágandó területet?
Igen, elég a 0 vastagságú vonal, köszönöm.
Közben utánaolvastam, ha vastagabb is, a középvonala mentén értelmezi a kontúrt a marást vezérlő szoftver.
Sziasztok!
Tudnátok ajánlani jóféle és ingyenes makró lelőhelyet sprint - hez? Nekem sajnos elég kevéske alkatrészem van.
Még csak mostanában haverkodok a sprinttel és ez ügybe kérnék egy véleményt mert azért a helytakarékosság az elsődleges. Ugyanakkor a marató anyaggal is spórolnék. Így sok helyen vastagra hagytam a vonalakat.
A hozzászólás módosítva: Dec 19, 2017
Én már régebb óta használom, nem tűnik rossznak amit feltettél annak tükrében hogy semmit nem tudunk az áramkörről. Egyáltalán mi a kérdés? Amit ajánlani tudok az Alkotó SP6 leírása itt a téma fejlécében. Én rá szokom írni a panelekre a dátumot (év, hónap) és valamilyen egyéb azonosítót, ami alapján pár év múlva is tudom, hogy mi az és mihez készült, akkor is, ha a fájlnév sérült, vagy megváltozott. De feltüntetem az alkatrész keretét, sorszámát is. Szokok keretet is rajzolni, könnyebb a NYÁK elkészítésekor pozicionálni a kinyomtatott tervet.

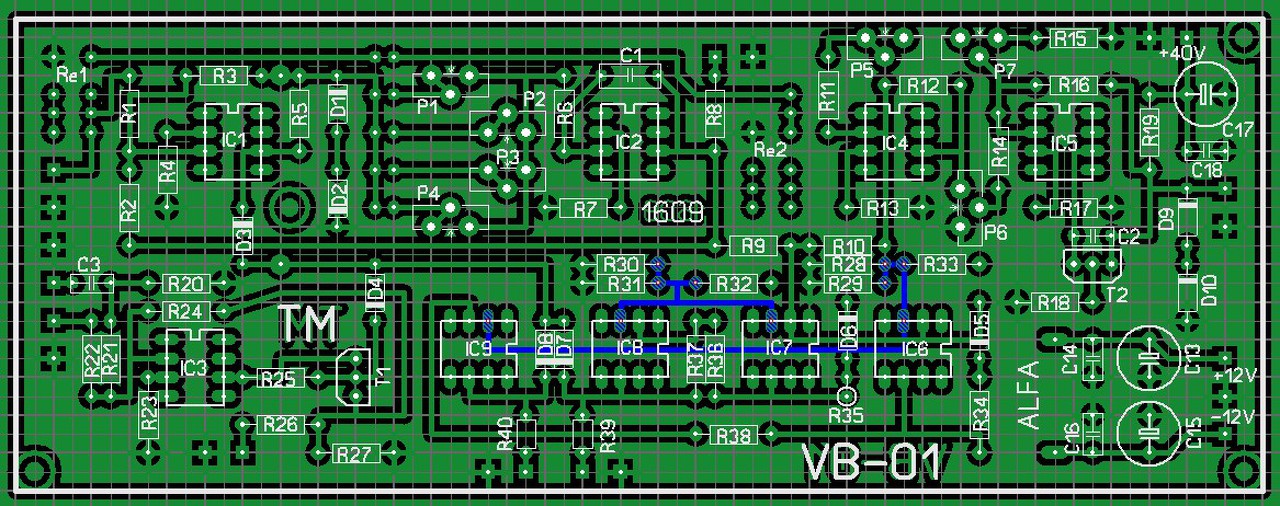

Pl. a mellékletben lévő panelen a "VB-01. alfa" az azonosító, ez lett volna a vobbulátorom 1. számú prototípusának egyik modulja, a panelterv sincs befejezve, mert közben módosítva lettek a rajzok. Illetve ha használod a képernyőkép készítés gombot a billentyűzeten akkor nem kell fényképezned a kijelzőt (Print Screen gomb). A hozzászólás módosítva: Dec 19, 2017

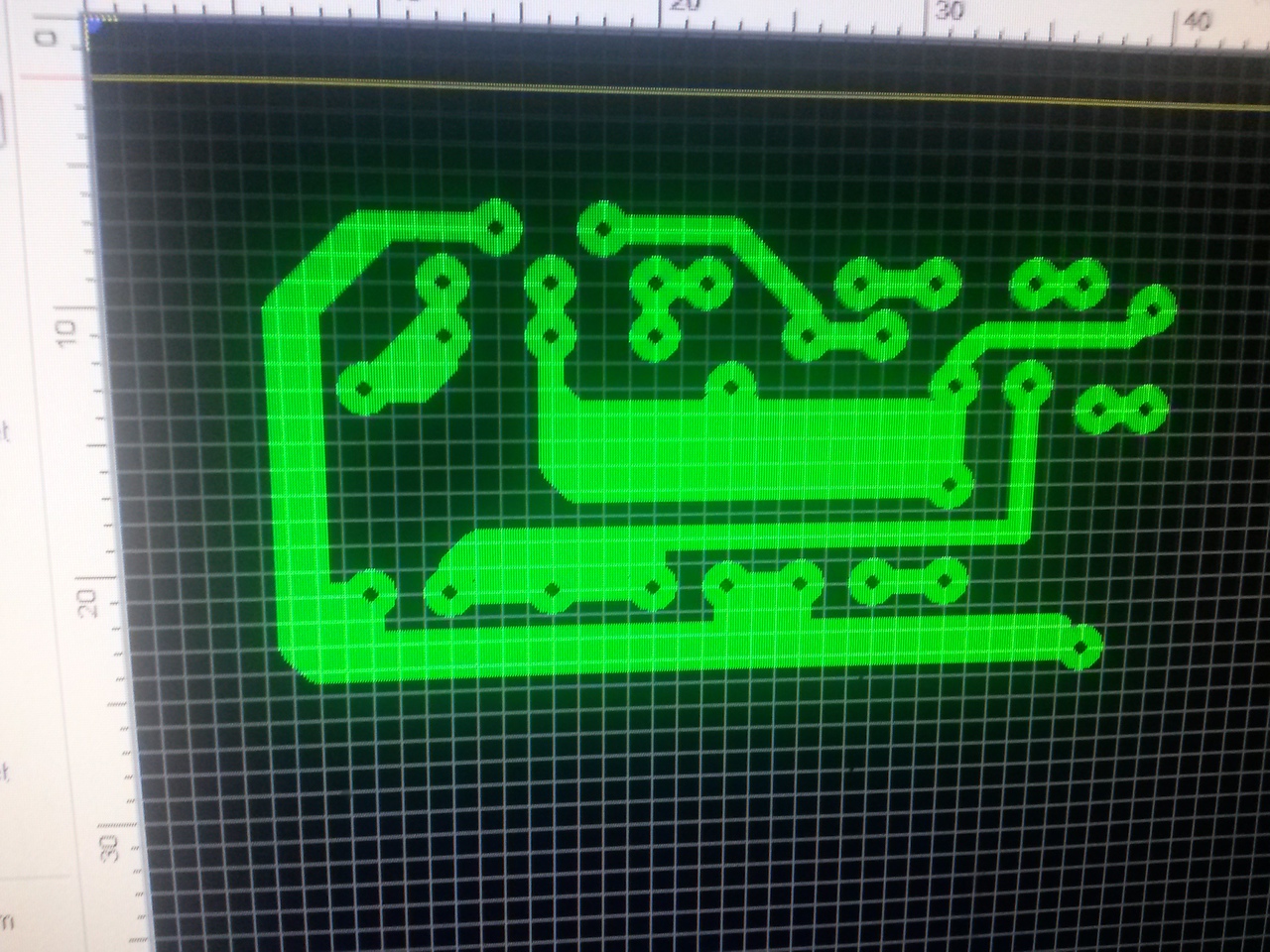

Ez egy Tda2030 de majd még kerül mellé ez meg az. Igazából nekem az szokott gondot okozni, hogy nem vagyok profi maratós és nem ritkán sokat szenvedek vele és sok vegyszert pazarolok el. Ráadásul profi gép híján marad az alkoholos filc verzió. Ha ez kész lesz majd megbízok valakit az elkészítéssel.
Ha jól látom 1mm-es négyzethálón dolgoztál, ami nagy gond, mert semmilyen szabványalkatrészhez nem passzol. Egy raszter 2,54mm, ezzel számoljál. Ennél egyel kisebb (fele) a 1,27mm én ezen a hálófelbontáson szokok tervezni (vagy még finomabbon ha szükséges). De ha kézzel rajzolod a panelt akkor 2,54mm alá ne menj, mert nem fogsz tudni olyan finom vonalakat rajzolni. Amíg kézzel rajzoltam addig én is 2,54mm-es hálón dolgoztam.
Használd a programban lévő makrókönyvtárban elérhető alkatrész makrókat, mert így csak találgatni lehet, hogy melyik alkatrész melyik. De ha jól lőttem be a 2030 helyét akkor annak bizony a lábtávolsága nem passzol. A terveden nagyobb mint a valóságban. Ez hányas verziójú program amúgy?
5.0 de a láb nem oda kerül ahol a helye van hanem kivezetem egy külön panelra. Régebben direktbe forrasztva törtem le a lábakat.
Kis kiegészítés: ha egy 8 lábas ic-t akarok berakni gondot okoz hogy a lábtáv 2,5 mm 3s nem tudom hogy tegyem oda mivel milliméterenként enged letenni.
Állítsd át a rasztert 1.27 -re
Kezdettől fogva ezt a beállítást használom. Vezető sávot használok ellenőrzésre. Aztán kinyomtatom bekötési rajznak.
A hozzászólás módosítva: Dec 21, 2017

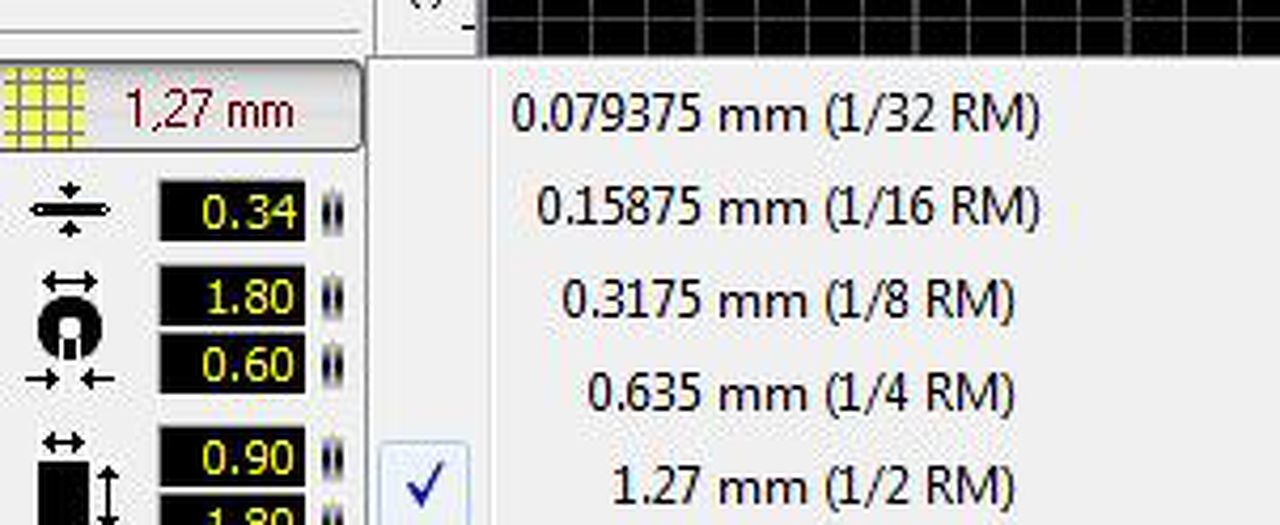

Ha a raszter 1.27 akkor mit enged annak többszörösével letenni ?
Ne má!Oda állítod a rasztelt ahova akarod,akár a leg kisebbre és nagyításal oda rakod mm pontosan ahova akarod.
Ha valóban ezt használod (1,27 mm-es raszter), akkor nehezen érthető miért csak 1mm-enként tudsz letenni (korábban ezt írod).
jani1987 ahogy írja, nekem úgy tűnik, hogy inkább zavarja a program a szerkesztésben mintsem segítené a munkáját
Én még a mm papírhoz vagyok szokva. Mindent azon terveztem eddig. És most van egy program aminek a beállításai csak össze zavarnak.
|
