No dobtam össze egy 6x8-as generátort, mert nem találtam használhatót legalább is ingyeneset nem..
60x64 pixelt tud most kirajzolni. Egyelőre csak a megjelenítés van meg, de holnap, ha lesz időm akkor megírom a generátor részét is. JavaScript-et engedélyezni kell..: DPTP PixelGenerátor (6x8)
Nem találtam sosem olyat -free- ami a 6x8 -at tudná. A nem free progikat nem tudtam "javítani", csak egy csomó kémprogram lett a próbálkozásokból. A legjobb ami van nekem az amit küldtem, az"LCDimConv". Normál képből a "PhotoFiltre" progival csinálok fekete-fehér képet a "Beállítás" menü "Kétszinű" funkcióval. Kívánt lcd képméret: kijelölésnél négyzet alakzat, utána "Kijelölés menü "Kézi beállítások" -ban beállítom a pld.:32x32 pixelméretet. A képen kiválasztom a szükséges részletet, illetve a képméretet hozzáigazítom, hogy a szükséges részlet essen bele a 32x32 kijelölésbe. Utána csinálok egy új üres 32x32 képet, ebbe belemásolom a kijelölt részletet. Ezt elmentem, az "LCDimConv" progival behozom, itt még kézzel szerkeszthető. Ezután elmentem .c -ben. Ezzel lehet akár a 240x64 méret is. Nekem ez a módszer van, de csak 8x8 -nál jó. 6x8 -nál nem tudok képet csinálni, ilyenkor 8x8 módban van. Holnap ha lesz időm megpróbálom a 6x8 módot, amiket írtál azok alapján.
JavaScript-et hol kell engedélyezni?
Ha rá tudsz kattintani a pixelekre és azok átváltanak feketére majd újbóli kattintásra vissza fehérre akkor engedélyezve van.
Ha nincs engedélyezve akkor a weboldal beállításaiban van valahol egy olyan pont, hogy JavaScript engedélyezése. FireFox és GoogleCrome és Safarival teszteltem ott mennek..
Átvált a pixel kattintásra, meg vissza is. Akkor ez működik.
Egy kicsit nem nagyon értem a 6x8 és a 8x8 kód közötti különbséget. Mert 6x8-nál és 8x8-nál ugyanaz a hex szám lesz. Úgy tudom elképzelni, hogy benne vannak a kijelzőben kiejtésre kerülő oszlopok is. A hozzászólás módosítva: Szept 29, 2014
Na akkor királyság.
Holnap meg írom hozzá az exportálást előbb binárisban majd hexában és végre lehet szerkeszteni. Később meg majd kicsit rugalmasabbá teszem, hogy a kisebb és a nagyobb felbontást is tudja. Gondolom neked is jó ez a forma:
Mert akkor az exportálásnál rögtön be is lehetne ágyazni egy tömbbe. Na mindegy ez már csak részlet kérdés... A hozzászólás módosítva: Szept 29, 2014
Működik nekem is. "Optrex.jpg" bal szélén van a lényeg. Az "AlapKép1.jpg" a szerkesztett, és bevitt. Ebből a pirossal jelzett oszlopokat kiveszi, és így lesz jó, ahogy az "Optrex.jpg" képen is van. Ezt már tudtuk eddig is, de most nekem is jó lett.
De most más gond jelentkezett, karaktert nem ír végig, 40db.-ot. A végén kihagy nem tudom talán 8-at, és átviszi a következő sorra, de az zavart mákos, nem a karakter. Lehet, hogy csak a basic csinálja, neked lehet, hogy jó. Ez lesz a következő gyakorlatom. A hozzászólás módosítva: Szept 30, 2014
A memória címeket állítsd be úgy ahogyan nekem is be van és nézd meg hátha jó lesz.

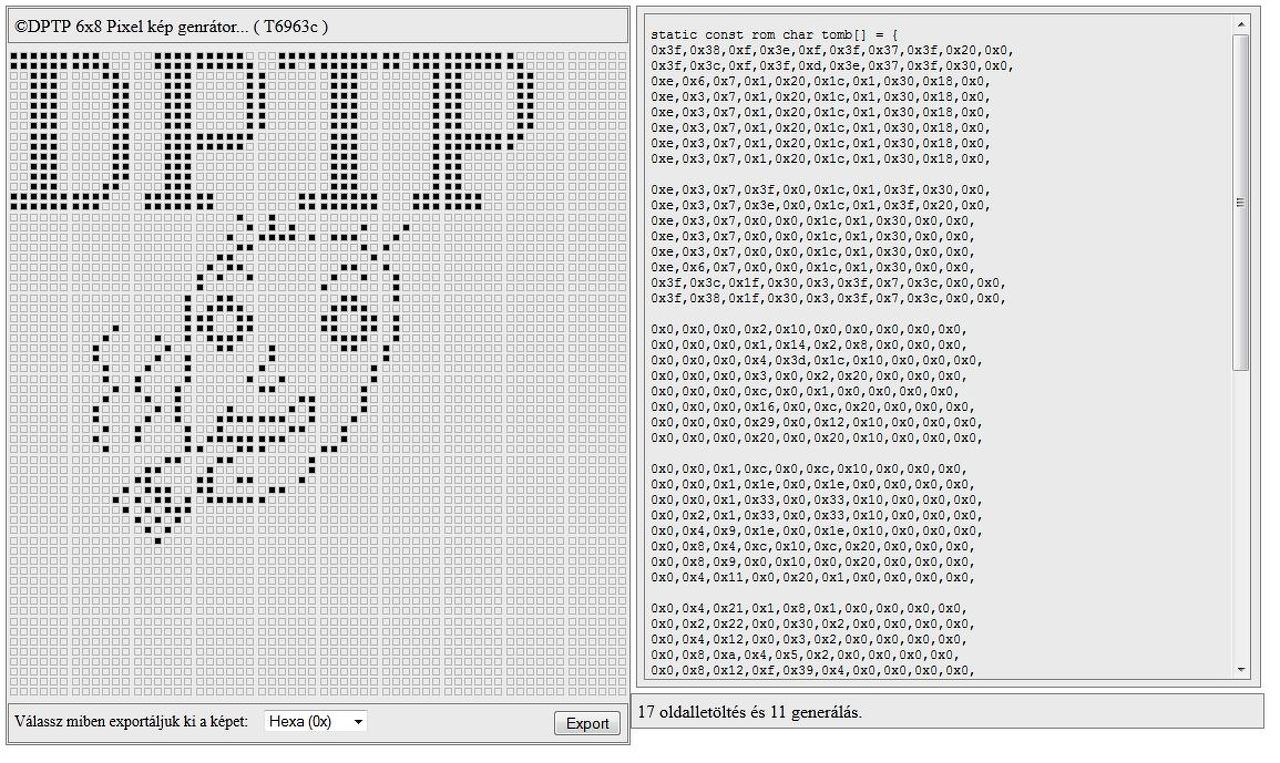

Én is kipróbálom, bár én teleírtam mikor teszteltem az ékezetes karaktereket és jó volt. Ja és elkészült a generátor is. Még tesztelni kell, de remélhetőleg elsőre jó lesz ©DPTP 6x8 Pixel kép generátor... ( T6963c ) Egyelőre csak bináris és hexát tud, de szerintem nekünk ez elég is. Bár meg lehet oldani, hogy decimálisan is tudjon generálni az nem ügy.
No teszteltem és úgy fest jól működik..
Eredményt csatoltam a 40karakter kiírással együtt. Még gondolkodom rajta, hogy egy legenerált képet vissza lehessen tölteni... Az egy picit bonyolultabb lesz..
No átríttam az MCP23S17-es expanderre a GLCD meghajtó drivert.
Nagyon príma.. Elég gyors is így elsőre szóval lehet vele majd mit kezdeni.. Egyelőre csak szimulátorban teszteltem, de elvileg élesben is menni fog... Csatoltam egy képet is..
Sziasztok!
Akadt egy kis problémám egy LCD kijelzővel. A kijelző 2x16 karakteres HD44780vezérlős. Nem tudom hogy én nézek vagy cseszek el valamit vagy a program nem jó. Az egyik projektben ugyan az a program szépen működik a kijelzőn a másik projektben pedig már nem. Minden ugyan úgy van beállítva csak két különböző szöveg van kiiratva. Úgy észleltem, hogy az inicializálásnál akad el a dolog, viszont az LCD vezérlő adatlapja alapján a késleltetések jók. Már átnéztem számtalanszor a programot, de már futnak össze a betűk és nem találom hol ronthattam el. A kijelző gondolom jó, minden lábon LED jelzi az aktuális állapotot és ha lépésenként lefuttatom a programot akkor minden adat úgy íródik ki a portra ahogy kellene de a kijelző az istenért sem akar megjeleníteni semmit. Gondolom ha szimulációban lépésenként futtatom a programot akkor is kéne a kijelzőnek reagálnia és kiírni a szöveget. A segítséget előre is köszönöm! Üdv.: Tamás
Ugyan az a kijelző? Lehet a kijelzők címzésében van eltérés.
Ugyan az a kijelző. A címzés eltérésben mire gondolsz pontosan? Minek a címzése?
Szia nem tudom rendesen megnyitni az asm fájlt, mindent egy sorba ir nekem ki. Próbáld meg mégegyszer feltölteni vagy elküldheted nekem mailben is. 4 bites interfacet használsz? Inicializáláskor 3 - szor kell beállítani a 8 biteset, majd a 4 biteset.
A hozzászólás módosítva: Dec 13, 2014
A karakterek helye nem minden kijelzőnél van ugyan ott. Az első sor stimmelni szokott, de az utána következőkben, lehet csak nem létező karakterhelyre irkálsz.Volt hogy az első sor a 00 címen kezdődött az utána következő meg vagy 20h vagy 40h .. volt. És csodálkoztam rendesen miért nem ír ja ki amit akarok...
Értem. Nálam az a baj hogy semmit sem ír ki sőt már az inicializálásnál elbukik a dolog. Azt hogy miért azt nem tudom, szimulációban működik ledekkel végig debuggoltam és minden a helyén van. Már kezdem azt hinni hogy az LCD a rossz de valahogy azt sem akarom elhinni hogy egyik percben minden jó másikban meg már nem. Az időzítések pedig mind úgy vannak csinálva mint azt az adatlap írja + egy kis ráadás.
Inicializálásnál még 8 bites módban kell kezelni, nem kell kiadni az alsó/felső 4 bitet.
Sziasztok!
Működik a kijelző. Itt a módosított kód, aki szeretné nyugodtan használja. Köszönöm a segítséget. További jó munkálkodást. A hozzászólás módosítva: Dec 13, 2014
Srácok, lenne egy érdekes kérdésem.
Van ez a T6963-as 240x64-es GLCD-m és maximálisan 31bájtnyi adatot tudok a CGRAM-ba elmenteni. Valaki bajlódott már ilyennel? Van rá mód, hogy ne csak 31bájtot tudjak letárolni, hanem akár sokkal többet is? Elvileg ha jól emlékszem 2kb adat tárolására alkalmas, bár lehet ez nem mind elérhető a CGRAM számára, de mint ha ezt írná.. Ha nincs esély a további adatok egyszerre való eltárolására, akkor milyen szubrutinnal lehetne okosan megoldani az újabb karakterek felvételét? Arra gondoltam, hogy mindig amikor szükséges ismét feltöltöm a CGRAM-ot az új karakterekkel. Ez ebben a formában működhet? Első sorban a 2kb elérhető területet használnám fel, csak valamiért nem megy...
Nincs ötlete senkinek a témában?
Vagy nem gyakori ez a típus?
Igen lehet, csak ezeknek a kijelzőknek 2 körzete van, van egy grafikus és egy karakteres amelyeket külön-külön lehet programozni és használni és mivel a karakteresről van szó, így gondoltam ez még bele fér ebbe a témába.
De megnézem eme topikba hátha népszerűbb lesz : T6963C grafikus kijelző Köszi...
Sziasztok! Volna ez az LCD könyvtár Bővebben: Link .
Hogyan választhatom a 4bites üzemmódot? A leírás szerint csak ezt a sort kell átírni vagy kéne mást is módosítanom? function_set(1,1,0);//DL = 1 for 8-bit interface, N = 1 to set the fonts for 2 line display and if N = 1 then value of F doesn't matter
Sziasztok!
Kezdő vagyok a dologban és segítséget szeretnék kérni mert elakadtam, remélem jó helyre írok. Egy lcd 2x16-ost szeretnék életre kelteni amiben KS0066 vezérlő van. Oshonsoft pic simulatort használok pic 16f877a chippel 8mhz-en. Protheusban minden működik, de megépítve csak a kijelző felső sorában minden pixel fekete, a második sorában meg halvány mineden pixel. Probáltam az oshonsoft példa kódjával és próbáltam adatlap alapján inicializálni a kijelzőt de a jelenség ugyanaz. Lenne valakinek tippje? Define LCD_LINES = 2 Define LCD_CHARS = 16 Define LCD_BITS = 8 Define LCD_DREG = PORTd Define LCD_DBIT = 0 Define LCD_RSREG = PORTC Define LCD_RSBIT = 6 Define LCD_EREG = PORTC Define LCD_EBIT = 4 Define LCD_RWREG = PORTC Define LCD_RWBIT = 5 AllDigital Lcdinit 3 loop: Lcdcmdout LcdClear Lcdcmdout LcdLine1Home Lcdout "This is line 1" Lcdcmdout LcdLine2Home Lcdout "This is line 2" Goto loop Előre is köszönöm
Szia ellenőrizd a vezetékeket, hogy a megfelelő portokra-e van kapcsolva. kontraszt jól van beállítva?
A hozzászólás módosítva: Aug 20, 2015
Szia!
portok helyesen vannak bekötve Vo(kontrast) földre van húzva
Uraim, 4x20-as hd44780 kompatibilis kijelzőn szeretnék grafikát kirajzolni.
8x5 x8 karakterig ez működik is. Tudjuk, hogy az LCD custom memóriájába 8 karakter hely van, amibe lehetőségünk van karaktert letárolni és azt kiíratni. Ez a rész meg is van és működik is rendesen, de ez nekem kevés a rajzoláshoz. Minimum 4szer ennyire lenne szükségem. Arra gondoltam, hogy a CGRAM-ot feltöltöm a lehetséges 8 karakternyi adattal, majd kiíratom, majd ezt követően feltöltöm az új karaktereket és megint kiíratom és ezt ismételem annyiszor amennyiszer szükséges. (esetemben 4szer) Meg is írtam a programot, de a gond az, hogy a már kiírt sort is frissíti a frissen feltöltött CGRAM adattal és úgy, hogy a programban nincs ciklus, tehát nem frissíti a sort. Csatolok egy képet a hibáról. A lényeg az lenne, hogy ne frissítse a felette lévő sort(sorokat), ha már kiírattam. Van erre valami megoldás amire esetleg nem gondoltam? Előre is köszi.
Tudtommal a CGRAM-ban tárolt adat változtatása azonnal megjelenik a kijelzőn ha használatban van az adott karakter, tehát amit te szeretnél, nem lehet.
Értem.
Ebben az esetben azt kérdezném, hogy miképpen tudnám azt megcsinálni amit akarok? A videón ezt, hogy csinálják? Bővebben: Link
A kijelző 2 x 16 karakteres, de négy részre van osztva és minden rész megegyező ábrát mutat. Egy részre jut 8 karakter, a CGRAM mélysége is 8 karakter. Az effektet erősíti az LCD tehetetlensége.
Valószínű, hogy egyszerűen a nyolc egyedi karaktert befogadni tudó CGRAM-ot írja folyamatosan a program.
De az alsó és a felső sor külön mozog, tehát biztos vagyok benne, hogy valahogy megoldották a CGRAM folyamatos írását, különbem nem lenne a kör, kör.
Nem változik meg neki a felső sor, ha az alsó sorba más a CGRAM adat. Egyelőre ez nekem nem átlátható. Bár lehet értem már mit mondasz. 2x4 karakter egységekben dolgozik a videó. Felső sor 4karakter és alá a maradék 4karakter. Gondolom, 4sornál ez már szivacs lenne. A hozzászólás módosítva: Nov 8, 2015

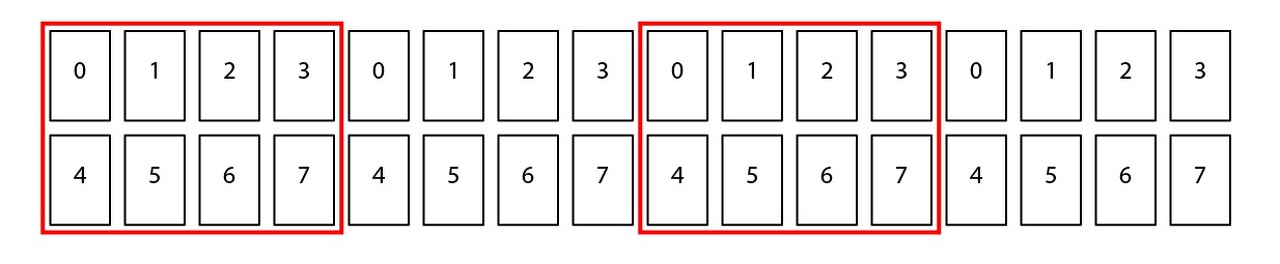

Ha jól megnézed a videót, maximum nyolc különböző karakter látható egyszerre. Lerajzoltam neked a karaktereket. A számok azt jelzik, melyik karakterhez melyik CGRAM tartozik. A csoprtok függőleges vonalak mentén vannak kialakítva. Az első és a harmadik csoportot bekereteztem pirossal, hogy jobban elkülöníthatő legyen.
Nyolc egyedi karakter van használatban, de az ki van vetítve négyszer a teljes kijelzőre. A program, ami vezérli a kijelzőt, folymaatosan módosítja ezt a nyolc karaktert, így alakul ki az az effekt, ami a videón látható. |
