2x40V az 80V szerintem. A GND-hez az egyik 40V negatívja, a másik 40V pozitívja csatlakozik. Ezek szerint a két 40V-os táp közös pontja megy a GND-re. Tovább nem magyarázom.
De rakhatsz egy feszültségmérőt is a legfelső és a legalsó vonal közé, kíváncsi vagyok mit mutat.
A fájl neve pedig egyáltalán nem tetszik!!!

Hopp, bocsánat, csak akkor már felmérgelt és majd pár nappal később mikor ide feltöltöttem nem cseréltem le...
HA egy modi erre jár és tudja javítani, vagy kitörölni azt megköszönném!

2x40V az 80V igen. De a GND-hez képest csak 40V-okat tudsz mérni, ezt említettem korábban.
Így nem állhat elő a GND-hez a 60V, ha tegyük fel, mindkét tranzisztort kinyitnánk elméletben akkor (+40) + (-40) = 0

Azt nem értem, hogy miért műszert tettél a végére a szkóp helyett, amin valóban látnád is hogy mi van ott.

Rakjál már kérlek egy feszültség mérőt a legalsó és legfelső vonal közé ahelyett, hogy próbálod megmagyarázni. A 60V pedig +-30V lenne nem? A táp pedig +-40V.

Nyilván ha a két tápsínt egymáshoz mérem az 80V lesz. A (+30) + (-30) pedig 0.
Készitettem két képet.

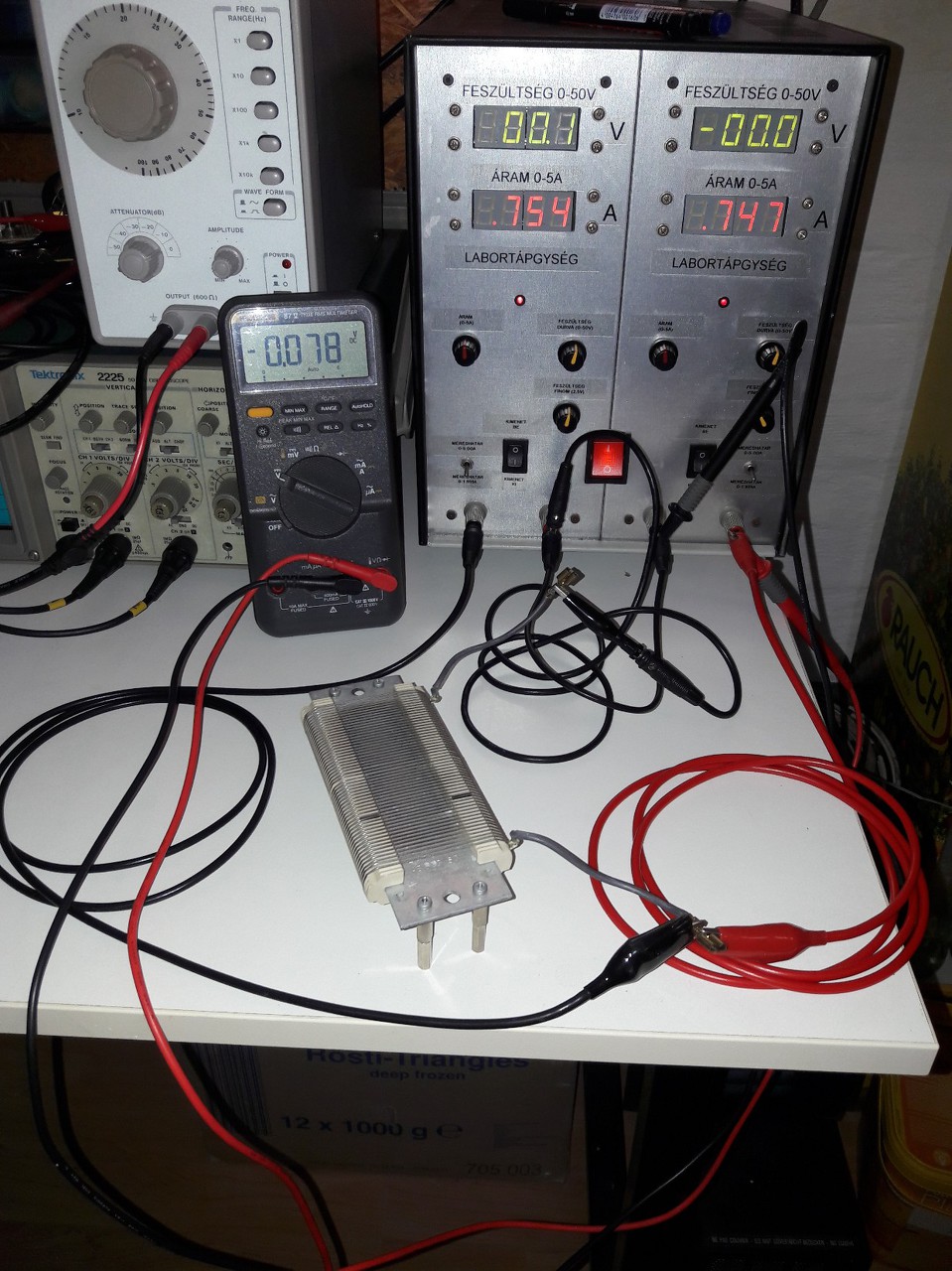

Az egyiken beállitottam a tápon 30V és 30V-ot. Közepét összekötöttem ez így megfelel az elméletnek. Ez lesz az egyik vége az ellenállásnak. Az ellenállás másik vége a két táp (csak itt tranzisztorok nélkül a szemléltetés kedvéért). Tegyük fel nincsenek tranzisztorok és előáll az amit mondasz, +30 -30. Rákapcsoltam és láthatod hogy 0.

Oké, igazad van. Ráhagytam.

Sziasztok!

Egy kis segítséget szeretnék kérni. Adott egy feszültség (VM1) és egy áram (AM1). Szertném valós idejű dc szimulációba ezt a két értéket elosztani egymással, hogy ellnállást kapjak. Hogy lehet ezt megoldani?

Sziasztok!

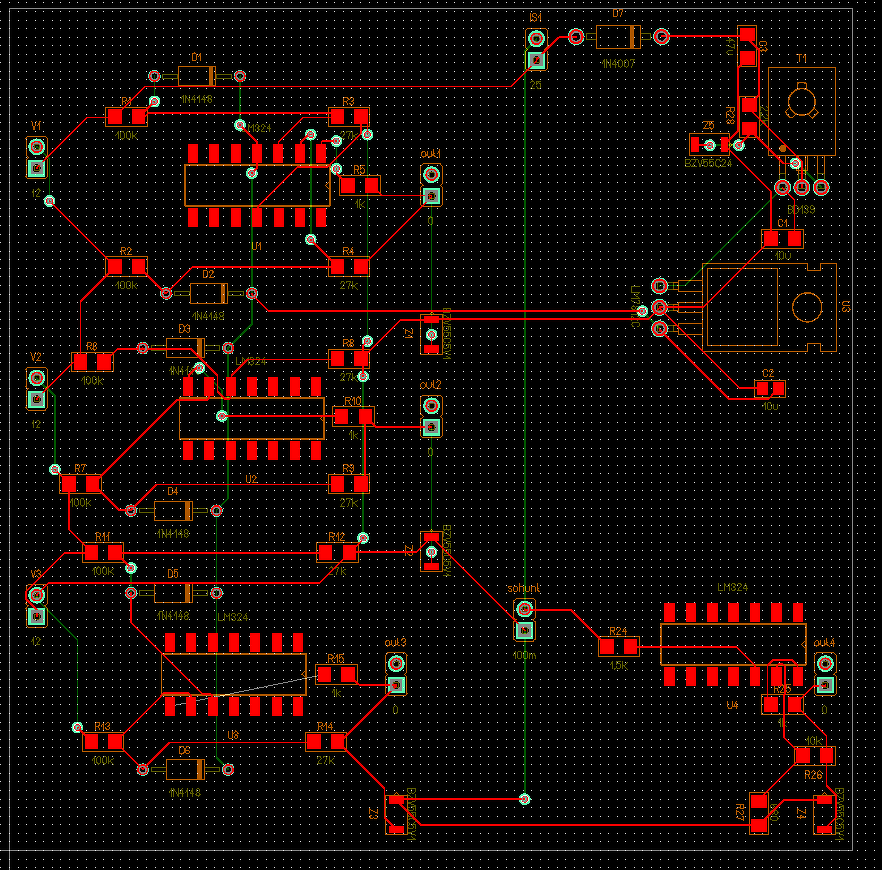

Tina 8-ban hogyan tudok úgy pcb-t terveztetni, hogy a négy műveleti erősítő egy tokban legyen, ne négyben?

Hello! Fogalmam sincs, de úgy biztos nem, ahogy bejelölted az elvi rajzon.
U1, U1/2, U3/3, U4/4. Ez eleve azt mondja hogy négy tok van, és mindegyikből egy OPA van használva.
Talán az U1/1, U1/2, U1/3, U1/4-el kellene próbálkozni.

Hello!

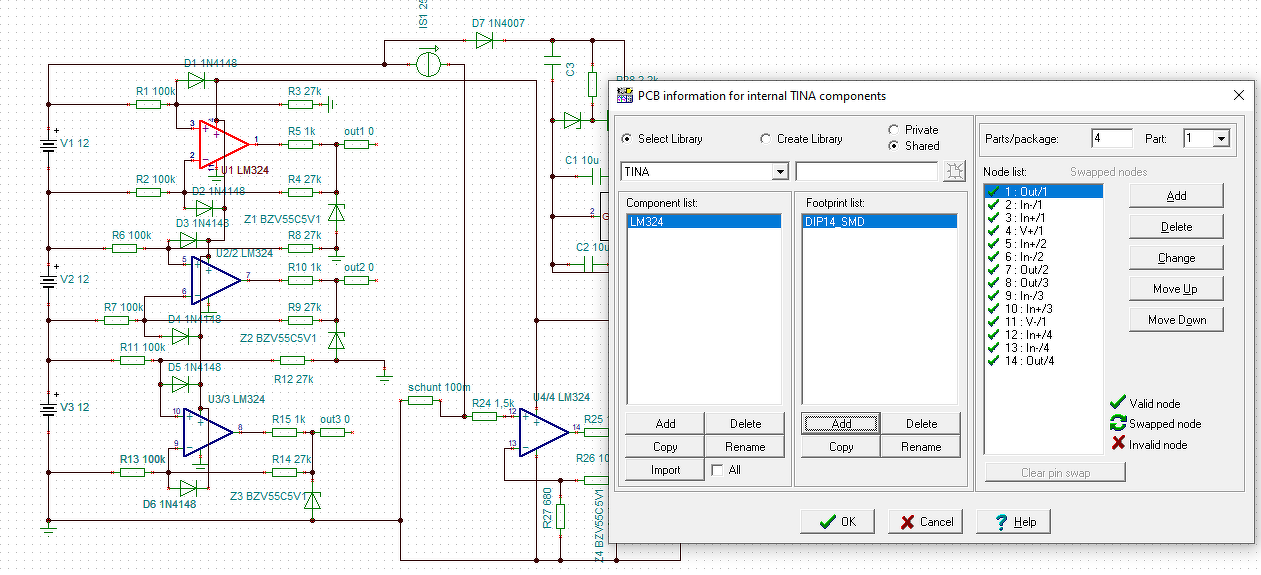

Megvan. Mindegyiknek ugyanazt a nevet kell adni és a Parts/Package-nél kell 4-1; 4-2; 4-3; 4-4-re állítani.

Hello szép napot Mindenkinek! Tudnátok-e abban segíteni hogy a Tinának melyik verziója fut a Windows 10-en? Előre is köszönöm!

Szerintem bármelyik, a 8-as és 9-es biztos, az újabbak meg pláne. Ezektől régebbit meg nem érdemes használni, bár a 6-osból forgott közkézen régebben valami nagyon lebutított magyar változat. A 11-esből kellene működő magyart szerezni, illetve van, csak hát korlátozott, demó.

Kedves nálam hozzáértőbb Tina felhasználók!
Miképp tudom a logikai kapuk táp és gnd feszültségszintjeit egy tetszőleges vezetékhez, vagy alkatrész lábához hozzárendelnem? Szemléletesebb példával élve: egy kapu a gnd és +3.3v között, másik kapu "0" szintje -24V-on, "1" szintje -19V-on. Ehhez hasonló élethelyzeteket hogyan "etessek" meg a Tinával?
Kérlek segítsetek!

Nekem csak TI verzió van próbálni nem tudom, de az ic-properties menüjében van ground és Vcc egy próbát megér.

Próbáltam bus ID-t adni a neteknek, ahová kötni szeretném az eltolt tápról üzemelő logikai IC gnd(ic1ns) és vcc(ic1ps) lábait. Alkatrészre jobb egér, properties menü alatt VCC és GND helyekre beírtam ezt a két net nevet. Erre két hibaüzenet: A kiválasztott alkatrész "ic1ns" nevű hiányzó jumperre utal. A kiválasztott alkatr.... "ic1ps" nevű... .
Nem jutok előbbre

Szia!
Privátban küldj egy email címet.

Van "jumper" alkatrész a TINA-ban, fel kell tenni, nevet kell adni neki, és ezt a nevet kell beírni a logikai IC táp lábaihoz. Viszont nem mindegyik digitális IC-vel működik jól, mivel közkézen forgó TINA verziók kissé bugosak. Ha mindent jól csináltál akkor nem lesz hibaüzenet, és úgy működik az áramkör ahogy szeretnéd. Ha olyan típust választottál amivel előjön a hiba, akkor sincs hibaüzenet, látszólag működik is, de továbbra is 5V-al és GND-vel dolgozik az IC.

Sziasztok! Uj számitogépemen Tina 6-os programom van,de a régi számitogépemen Tina 9-es van. Át tudnám e rakni a 9-esból az alkatrészeket a 6-os Tinába? Mivel a régi gépem botladozik,az ujra pedig nem lehet a 9-est feltenni mivel nincs meg a crack.

Használ valaki a Tina9-es verziójánál újabbat? Szeretnénk esetleg megvásárolni az aktuális verziót, de csak akkor ha ténylegesen gyorsabb mint a régiek - főleg a tranziens analízis lenne fontos. A Demo verzió, a korlátozásai miatt, sajnos nem alkalmas a kérdés eldöntésére.

Szia! Tina 11-et használok (Version 11.1.0.124 BP-DS ), de nem tudom megmondani gyorsabb-e a tranziens analízise, mint a 9-esé, viszont ha küldesz valamilyen tesztkapcsolást lefuttathatok egy tranziens analízist és meg lehet mérni mennyi idő alatt fut, de ez gépfüggő is. Ilyeneket nem nagyon szoktam csinálni, de pl. frekvenciaátviteli analízis nekem nagyon gyors (<1s).

Megvettük a Tina12-t. Kaptunk a telepítő mellé egy library fájlt, (library.dsp). Ezt hogyan kell beimportálni a Tina-ba?

Sziasztok, segítsen valaki. a Tina használata közben elnyomhattam valamit és a bevitt áramkörökről eltüntek az alkatrészek értékei , csak a poziciószámuk látható. Akármelyik áramkört hozom be.

Szia! Fejlécen kattints a "View"-ra és pipáld ki a "Values"-t!

Hálás köszönet, és működik.

Sziasztok, az alkatrészlistát hogyan tudom bővíteni. Például 2sk170
Előre is köszi

Sziasztok!

Nincs valakinek véletlenül egy 4060 -as számláló és oszcillátor makrója, vagy komplett alkatrész libraryja? TINA 9-esben ami van, az rossz: össze-vissza vannak a lábak számozásai és a valós pozíciójuk. Megjegyzem több ilyen alkatrész is van...

Ja és TI vezioban jó, de nem tudom megtalálni és beimportálni a másikba

Úgy emlékszem, ha elindítod a TI-t is és a sima 9-est is akkor egy sima copy paste-vel át lehet vinni az alkatrészeket.

Igen! De valami érthetetlen módon megváltozik a lábkiosztás amint bemásolom... el nem tudom képzelni miéért. Sok mindent láttam már a számítástechnikában munkám során,de ezt nem tudom elhelyezni.....

Sziasztok!

Nem tudja véletlenül valaki hogy a Tina-ba hogy kell új alkatrészt készíteni vagy esetleg valami könyvtárt letölteni amiben új elemek vannak?

Előre is köszi a segítséget!

Sziasztok,

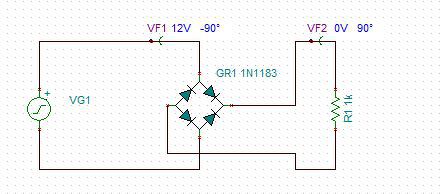

Először használok Tinát. Gondoltam, próbaképpen rajzolok egy 50Hz-es feszültséggenerátort, rárakok egy Graetz-et, némi terhelést, és megmérem mindenhol a feszültségeket.

AC analízist indítok, mert a tutorial szerint az kell. Viszont így nem látom a DC feszültséget a kimeneten, csak az AC-t a bemeneten (VF1 = 12V AC, VF2 = 0V DC).

Mit csinálok rosszul?
