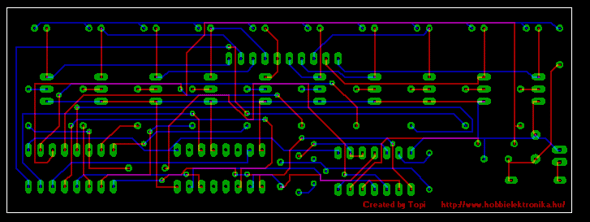

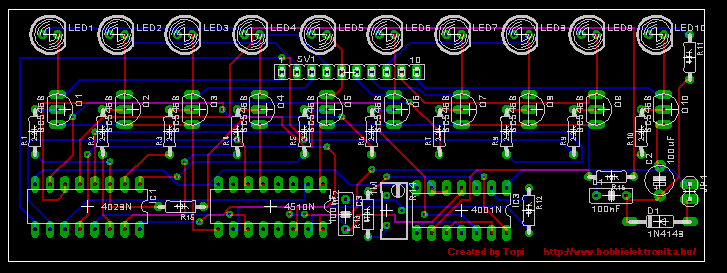

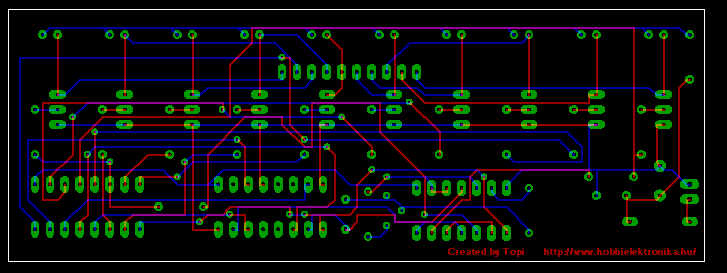

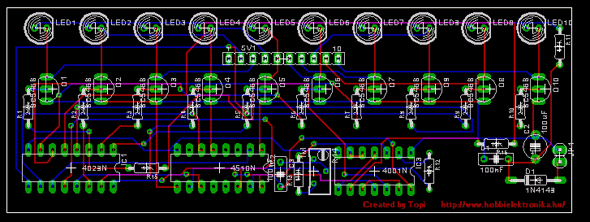

Itt látható a kétoldalas nyákrajz:
Kattints a képre a nagyobb változathoz!
Bocsi, hogy nincs egyoldalas nyák, de most nem volt türelmem kézzel beroutolni. Így az autoroutra hagyatkoztam. A képek 150DPI-vel lettek kiexportálva.
Alkatrészjegyzék:
| Alkatrész |
Érték |
Tokozás |
Mennyiség |
| C1,C3 |
100nF |
C050 |
2 |
| C2 |
100uF |
C050 |
1 |
| D1 |
1N4148 |
DO35-10 |
1 |
| IC1 |
4028N |
DIL16 |
1 |
| IC2 |
4510N |
DIL16 |
1 |
| IC3 |
4001N |
DIL14 |
1 |
| JP1 |
1X02-es tüskesor |
|
1 |
| LED1-LED10 |
5mm-es LED (bármilyen színű) |
|
10 |
| Q1-Q10 |
BC546B |
TO92 |
10 |
| R1-R10 |
2,2KOhm |
#7 |
10 |
| R11 |
4,7KOhm |
#7 |
1 |
| R12 |
47KOhm |
#7 |
1 |
| R13 |
470KOhm |
#7 |
1 |
| R14 |
1MOhm (Trimmer potméter) |
RTRIM64Y |
1 |
| R15, R16 |
10KOhm |
#7 |
2 |
| SV1 |
10Pin-es tüskesor |
FE10 |
1 |
