Köszönöm! Egy kedves ismerrősömtől ezt a két képet kaptam csak, sajnos nem tudom milyen a "bélése".

Már tudod, hogy az Orionnak milyen a bélése, mert megírtam! Két variáció lehet, amit egy hátlap levétel után egyre csökkenthetsz.

Jó napot.
Igen szerintem erről van szó köszi szépen,ennek kellene a kapcsolási rajza.

Ok meglátom mit találok még.Utána nézek , ha meg lesz mindenképpen felfogom tenni ide.

Találtam még ilyeneket is hátha jól jön ez is.Folytatom még. a keresést.

Sziasztok !
Még mindig aktuális: M261-es(DT261) szigetelésvizsgáló (M-266 lakatfogóhoz való) adapter kapcsolási rajzát keresem.
Előre is köszönöm !

Üdvözletem mindenkinek!
Keresem az MM-N7 tipusú Samsung minihifi kapcsolási rajzát,főleg azt a részét amiben a táprészben lévő diódák vannak,ezeknek a tipusa,ill esetleges helyettesítése kellene.
Továbbá még keresem a CAT CS907 házimozi erősítő rajzát,ebből a fő hangerőszabályzó poti,és a mély,és magas szabályzó poti tipusa kellene.
Segítségeteket előre köszönöm!

Üdvözlet !
Csatolom a rajzot

Köszönet!

Másik rajz, használd sikerrel !

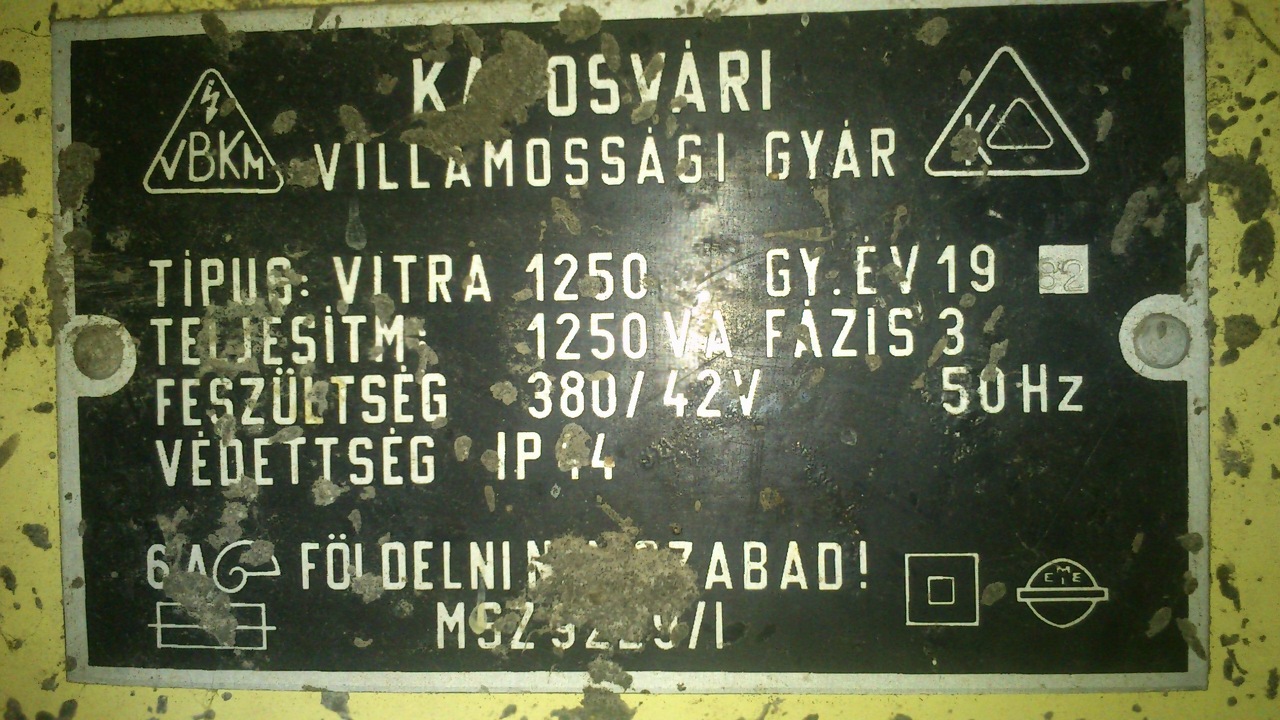

Sziasztok! Hoztak hozzám egy VITRA 1250 tipusú 3 fázisú trafót, egy lapvibrátort táplálna, ha működne. A tulaj szerint a régi vezetékek el voltak oxidálódva, ezért nekiálltak újravezetékelni, és eljutottak odáig, hogy kiszedték az összes régi vezetéket, csak a 3 biztosíték, a 2 nyomógomb, a motorvédő, és két mágneskapcsoló van benne és persze a trafó. Van valakinek ehhez kapcsolási rajza? Nem sok kedvem lenne kitalálni, de ha nincs más, akkor megcsinálom, nem lehet bonyolult. Igazából az érdekelne, hogy csillagba, vagy deltába van kötve a motor, illetve a trafó, mert a trafót is megberhelték, az összes trafóból jövő vezeték zöld-sárga 2,5-es MCU, kizártnak tartom, hogy így jött volna ki a gyárból. Teszek fel egy képet az adattábláról, hátha úgy könnyebb.

Sziasztok!
Kapcsolási rajzot keresek Cambridge audio azur 640r-hez.
A végfok pontos típusa kellene, mert valaki kicserélte az összeset és helyre állítanám eredeti állapotárba.

Az ElektroTanya-ról letöltheted

Tudnál benne segíteni, hogy azt hogy lehet?

Szia!
A letöltéshez kattints a "This file is downloadable free of charge. ...processing" Helyén megjelenő "Get Manual"-ra. Bővebben: Link.

Nagyon szépen köszönöm a segítséget!
Sikerült letölteni...

Köszönöm ezt is,most már csak egy kis szabadidő kellene!

Sziasztok.
Keresem az Onkyo TX-SV 9041 erősítő kapcsolási rajzát. Ha valakinek megvan megköszönném.

Sziasztok! én egy olyan dolognak keresem a kapcsolási rajzát, ami megmutassa, hogy hol van a falba a villany vezeték. Ha valakinek van segítsen köszönöm.

A dolog itt van elrejtve.
9 V blokkteleppel működik, az antenna 50 mm hosszú 20 mm széles 4 mm huzalból készült
hurok. Max. 20 mm távolságból érzékeli a falban a vezetéket. LED és hangszóró az indikátor.

Köszönöm a gyors választ!

Sziasztok!

Még mindig keresem a Watson 8170-a rajzát, vagy egy olyan személyt, aki tudna nekem segíteni.

Amit tudok róla:
- 1db BD249c és 1 db BD250c van benne, de a másik oldalról hiányoznak;
- valami japán technika lehet, a panelra ez van írva: MA-197A, SP-2 94v1, Japan.

Szeretném életre kelteni, de sajnos hiányos állapotban jutott hozzám, és nem igazán tudom kisilabizálni hogy mit hova, miért és merre.

Sziasztok!
Már nagyon régóta keresem a rajzát az én kis kedvenc erősítőmnek, mégpedig egy MEMOREX STAV 3100-as gép. Sajnos a napokban el romlott és nagyon kellene a rajza. Már keresgéltem az interneten a rajzát többször is, de csak egy oldalt leltem ahol meg van a rajza, és ott is fizetni kell a rajzért!, és nem tudom hogy hogyan lehetne onnan meg szerezni a rajzot, mert az én bank kártyámmal sajnos nem tudok rendelni külföldről dolgokat!. Akinek meg van ennek az erősítőnek a rajza azt kérem tegye itt közzé!. Köszönöm!.

Sziasztok ,valaki tudna e nekem abban segíteni abban,hogy a SONY CDX-5270 tipusu ,4x30 wattos autós cd -s rádióban milyen tipusu végfok ic van?Meg hát egy rajz sem jönne rosszul .Sajnos én nem találtam sehol .Köszönöm előre is.

Sziasztok!
Senki sem tud segíteni?, annyit még tudok hogy ez az erősítő szerepel még ezen a néven is OPTIMUS STAV-3100. Aki tud azt kérem segítsen nekem egy rajzzal. Köszönöm!.

Igazság szerint egy szobabicikli lcd kijelzöjét szeretném megjavitani a kapcsolási rajz jó lenne ha lenne,a tipusa:voyageur ex-350taiwani-5db elemből áll trnzisztor 1db ellenállás2db kondi2db meg a foliás nyomógombok, amit szikével már próbáltam feltárn, 2db 1,5voltos elem hajtja. Az lcd kijelzőt levettem meg visszaraktam hogy jól-e azt sem tudom, finom szilikon csikokon keresztül kapja az áramot az lcd,a nyák egymás mellett sürün elhelyezkedő vezetőitől. egy elektronikus müszerész szerint az egyes elemek jók. A lendkerékről egy vezeték hozza fel a jeleket van egy müanyag tárcsa 8db mágnes falatkával azok indukálnak milivolt nagyságu feszültséget. Hagyjam a fenébe vagy meg lehet még ezt csinálni?- föleg a biciklikhez értek, elektronikához ennyit- kérem segitsetek adjatok egy jó tanácsot üdv mindenkinek

Keresem egy Telefunken Magnethopon 210- es szalagos magnó kapcsolási rajzát, ha tudna valaki segíteni.
Előre is köszönettel.

Talán ez lesz.

Igen, ez az, nagyon köszönöm, sokat segítettél.

Sziasztok!
Keresem a Dual CT1210 service manualját.
Előre is köszönöm.
