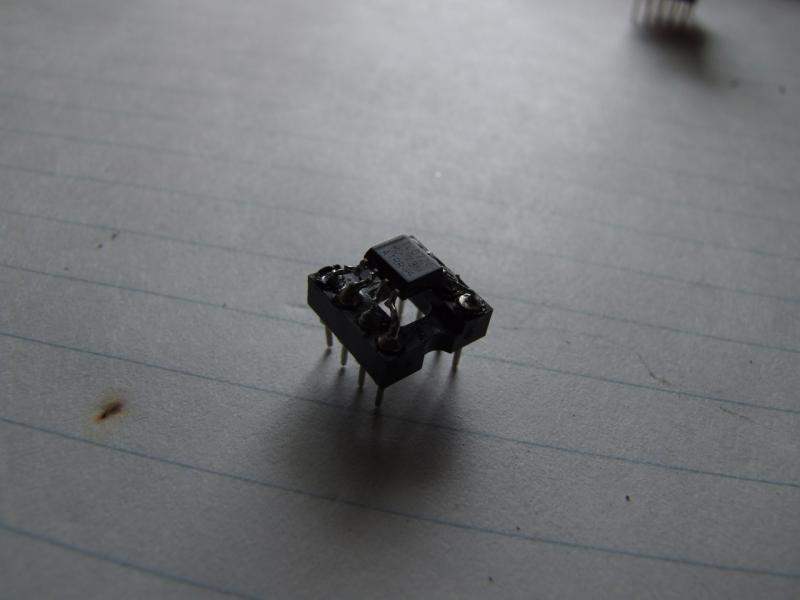

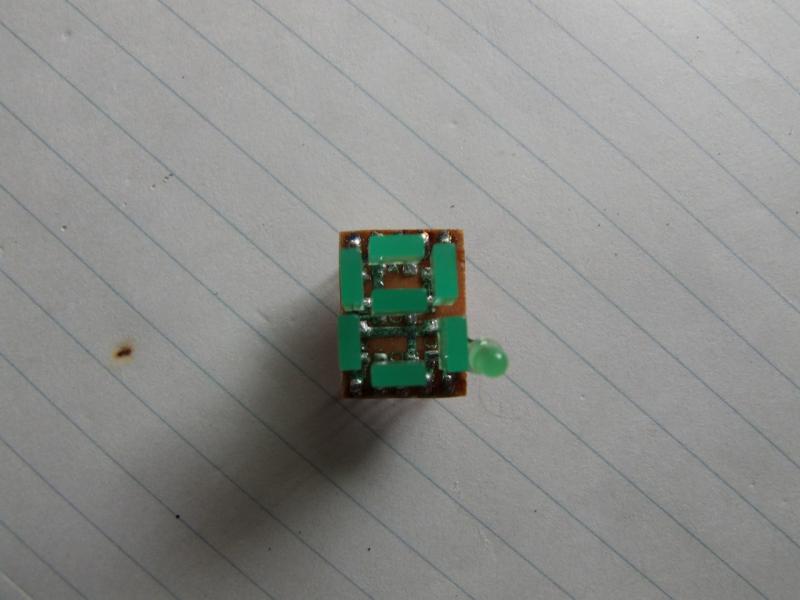

Sziasztok! Nem egy nagy valami, de a kisérletezést a próbapanelon megkönnyíti ez az átalakító, amit csináltam. Az IC egy LED vezérlő.
klassz..mintha már láttam volna ilyet a próbapanelos fórumban..amúgy azok levágott alkatrészlábak vagy tüskesor szétszedve?
Nekem is van hasonlóm

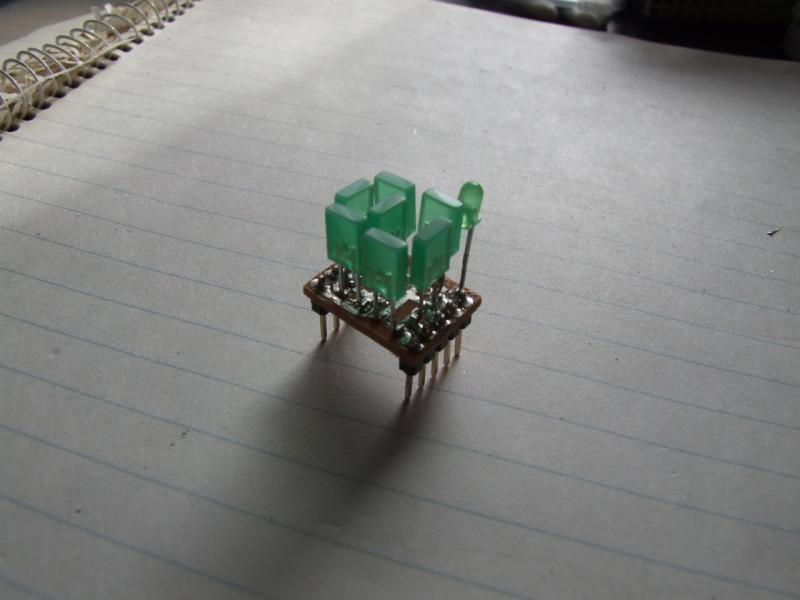

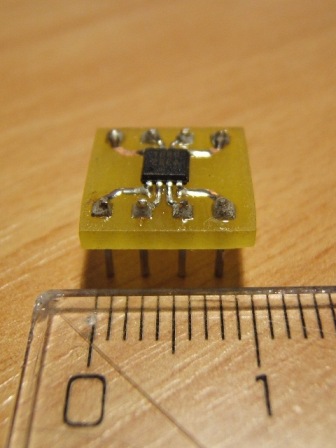

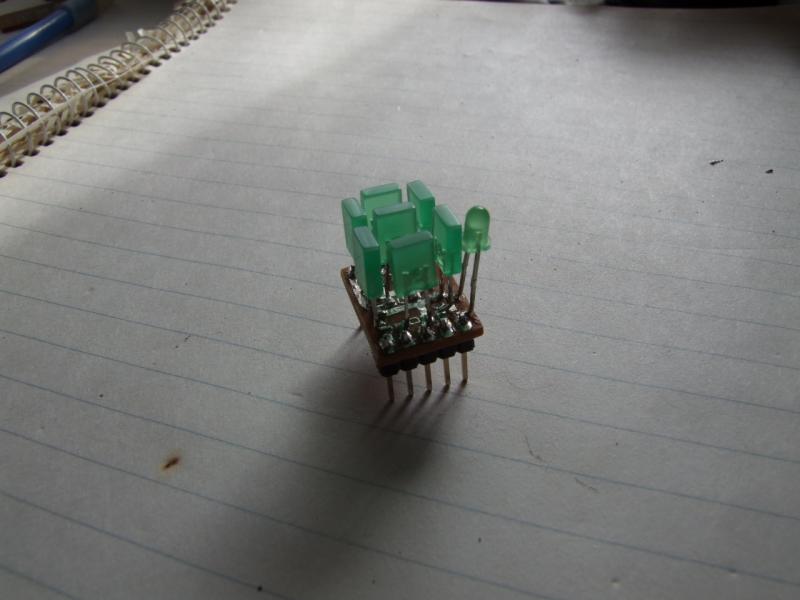

 az átalakító az kellett a 7 szegmens meg mert unatkoztam  eredetileg smd ledekkel akartam megcsinálni csak nem kaptam
tetszik az SK 7szegmensesed..lehet hogyha rászánom végre magam a panelműszerre akkor ilyen kijelzővel csinálom meg
smd ledekkel valószínüleg szebb lenne
ami 7szegmenses kijelzőt lehet kapni abban smd led van de nem hosszúkás hanem csak egy pont tehát ott is csak a műanyag burkolat és az a fólia csinálja az alakját

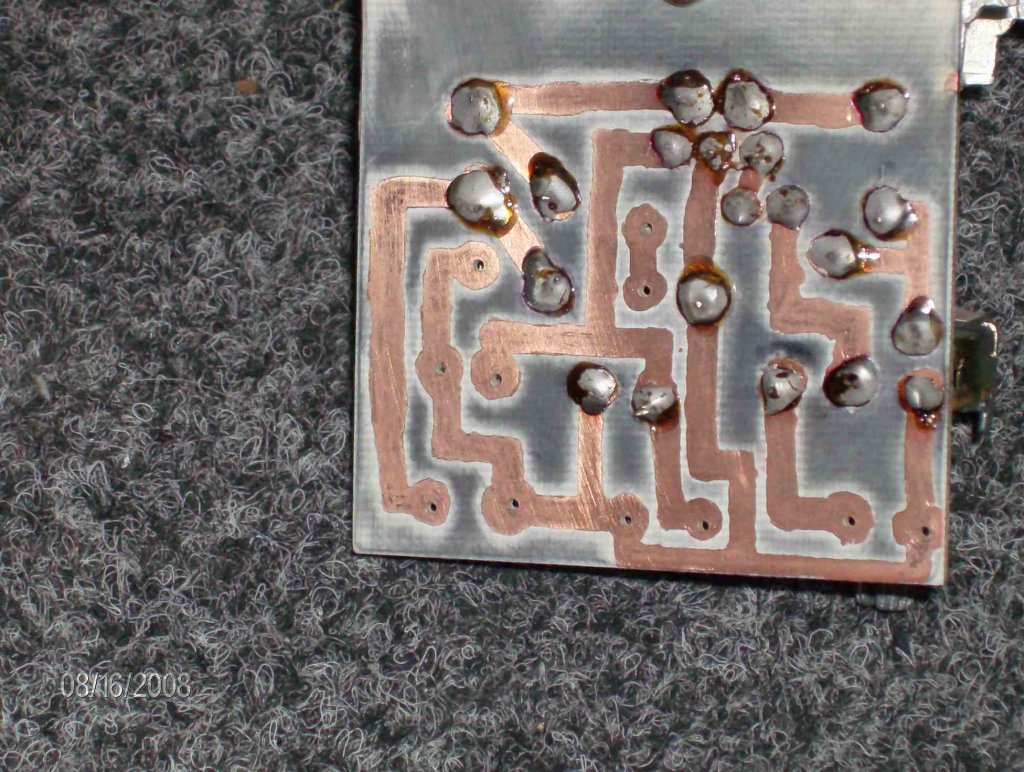

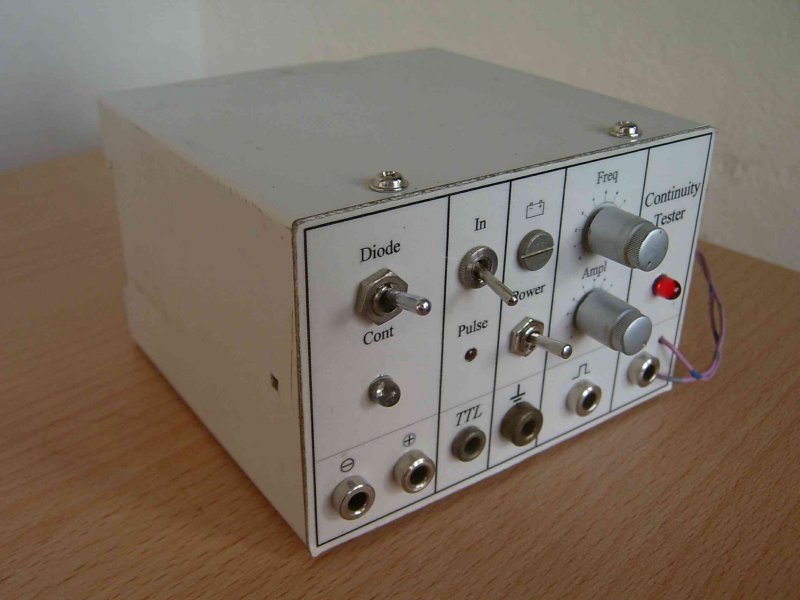

Üdv! Nem tudom, mit csináltam, van benne szakadásvizsgáló nagyobb ellenállástartományra és félvezetőre, TTL szintjelző hanggal, jelgenerátor egy CD4046-tal 0,5-16kHz-ig és egy "óvatos" szakadásvizsgáló. Az 5 Ohm felett már nem jelez, azért fix a mérőzsinór. Telepes üzemet is szerettem volna, de úgy érzem nem fog sikerülni, olyan zsúfolt lett a belseje. A doboz valami rack-relé, vagy mifene, az előlap nyák+papír+öntapadó fólia.
klassz bár szerintem picit pazarlás hogy nyákból készítetted el az előlapot de ez a te dolgod
most figyelem csak hogy milyen a próbapaneled..azt honnan szerezted vagy milyen az?..jól gondolom hogy az valami ilyesmi?
Tudod nekem elég sok nyákom van, nem is olyan nagy darab ez, (70*100) és belülre rá kellett forrasztanom két csikot a felfogatáshoz, és a potik is így rögzülnek.
totti91: közel jársz

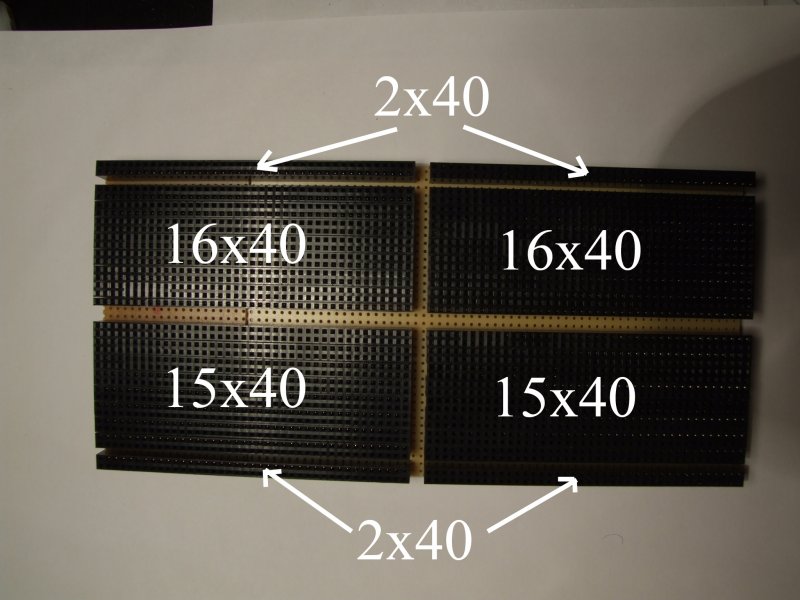

Gé: te viszont távol  van gyári próbapanelem is de az túl kicsi ezért csináltam egyet házilag lyukraszteres panelból, 40x2 és 40x1 hüvelysorokból na meg persze rengeteg sok cinből van is súlya  Képek
Ahh, valóban...
bevallom őszintén nem néztem meg rendesen a képet, csak azt láttam hogy valami próbapanelnek látszó tárgy lehet az. Fel sem merült bennem hogy csatlakozósorokból készítettél egyet. Egyébként ügyes, és jól is néz ki! De lehet hogy a ráfordított anyagokat és időt + munkát összeszámolva jobban kijöttél volna egy hasonló méretű gyárival. Szerintem.Így viszont van egy teljesen egyedi breadboardod
úúúez azért durva
 ..hát elhiszem hogy nehéz már a képekből ítélve is :eek2: ..ötletes dolog amúgy bár Gének igaza van az árral kapcsolatban
A hüvelysorhoz olcsón hozzájutottam, a legtöbb inkább a ráfordított idő volt sok
Az ugye nem keserít el, hogy a hüvelysornak a szorító lemeze sokkal mélyebben van, mint egy próbapanelnél, tehát ha beleszúrsz egy IC-t annak nem fog leérni a lába teljesen a tüskesor érintkezőjéig?!?!
Nem biztos egyáltalán, hogy IC-t is akar majd valaha beleszúrni
 Kondi, ellenállás tök jól belemegy  Jajjj, de gonoszak vagyunk
Azok levágott alktrészlábak. MolnarG megoldása is ötletes, bár az egy nagyobb IC.
Nagyon szép és igényes munka! :kalap:

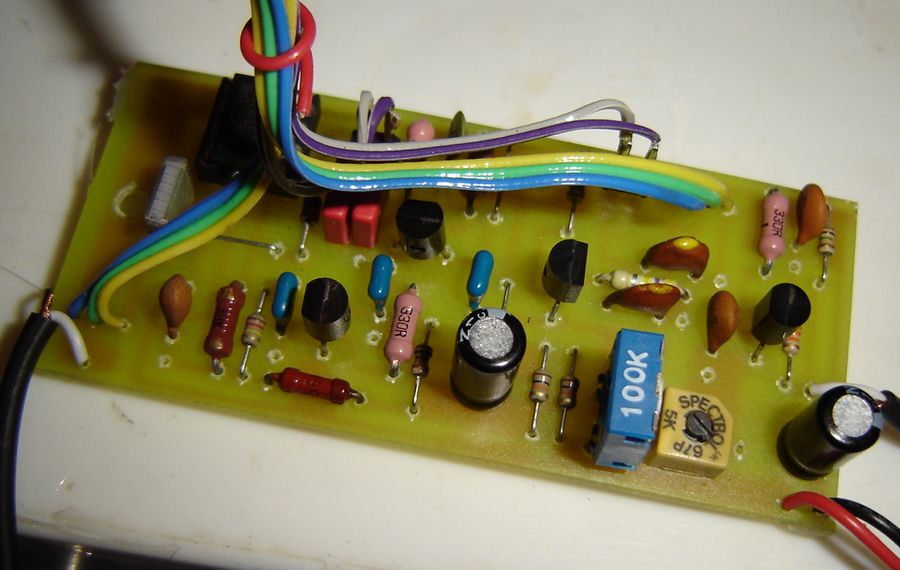

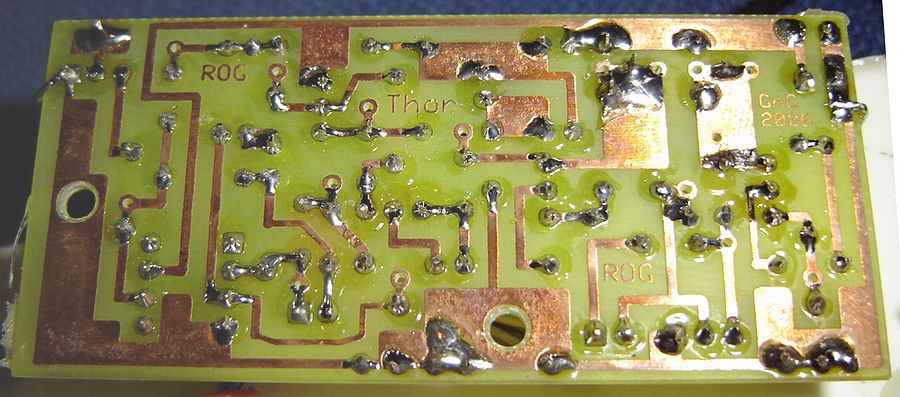

Mindigis tetszettek azok az előlapok, amiken lekerekített sarkú téglalapok övezik a kezelőszervek és/vagy műszerek csoportjait. (pl. Beag-nál is) Énmeg egy "thor" fantázianévre hallgató torzítót raktam össze, mert megteccett a >>hangja<< Aztán majd szomszédommal zúzunk vele egy kicsit, ha végleges dobozába kerül két Jack aljzat társaságában. Egy két kép:
jól néz ki bár a dobozolás hagy némi kívánnivalót maga után
Már használtam jópárszor ic-s áramkörökhöz igaz foglalttal de azzal tökéletesen érintkézik
és ha mégsem akkor ott a gyári próbapanel
Sziasztok!

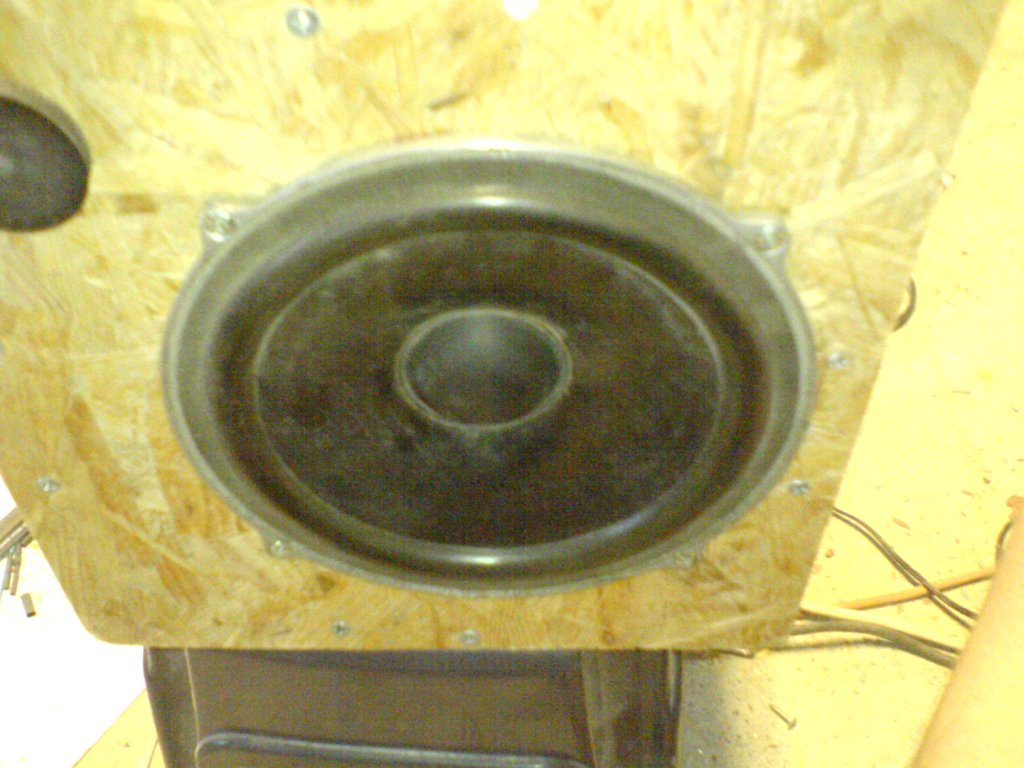

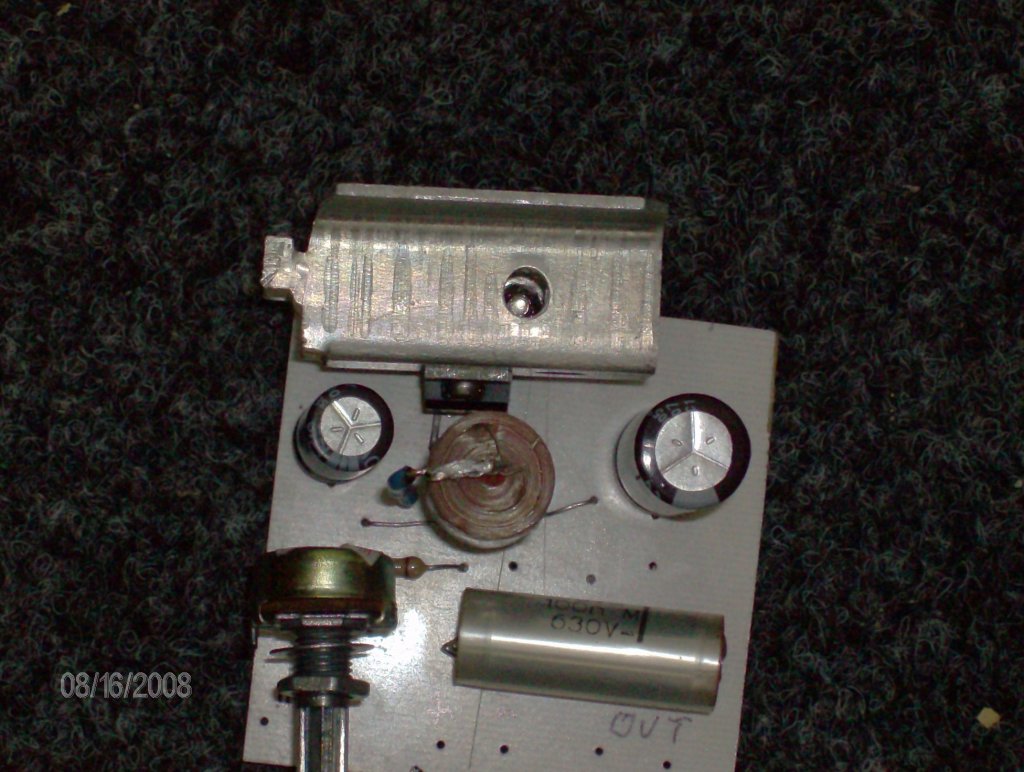

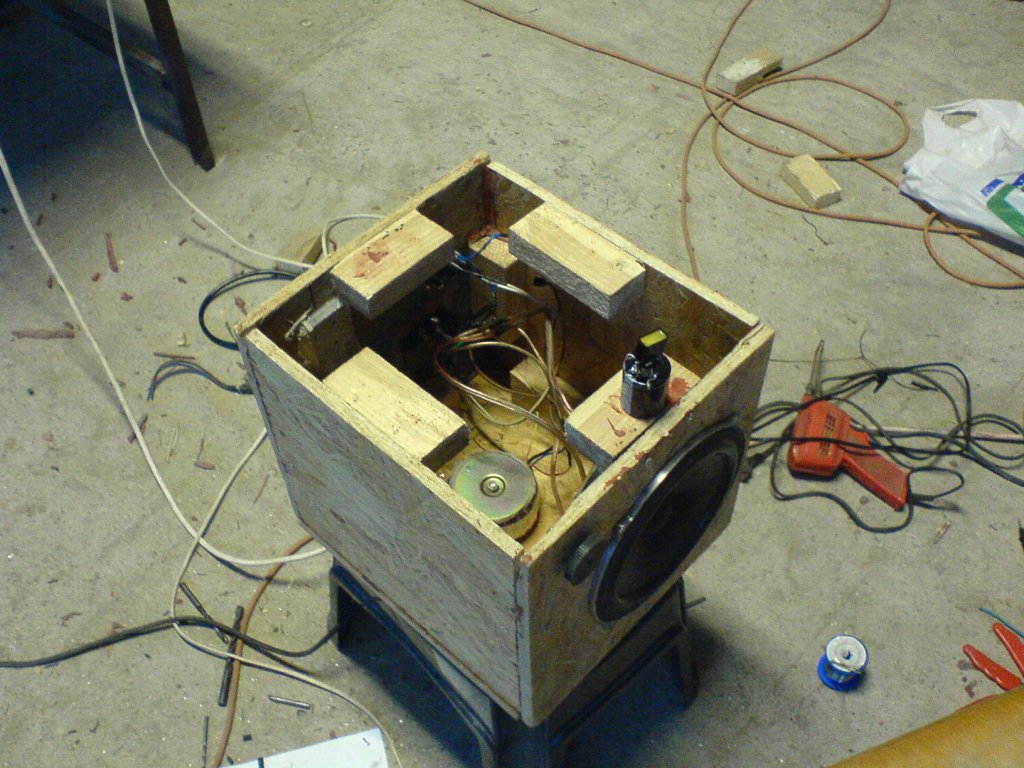

közel 3 hónapos válogatás után sikerült kiválasztani az erősítőt ami jó a trafómhoz a mélyláda már féléve kész van, eddig egy VIDEOTON EA 6383 S-ről hajtottam, de kellett már egy saját erölködő a csinosítás még hátra van, feketére lesz festve és újra lesz szigetelve ez erősítő egy TDA2030 alapú "valami" megfejelve végtranyókkal az a marha nagy ventilátor a tetején ha nem tévedek 30VA-s  kellett az ekkora mert csak ez éri át a dobozt, a venti átmérője 10 cm  de én elmebeteg beraktam azt a bordát a dobozba pedig tök fölösleges volt
és még néhány kép
és az a piros pillanat forrasztó csak véletlen van ott, múltkor azzal próbáltam vezetéket ónozni, nem sok sikerrel, amúgy egy 50W-os wellert használok
Szép lett

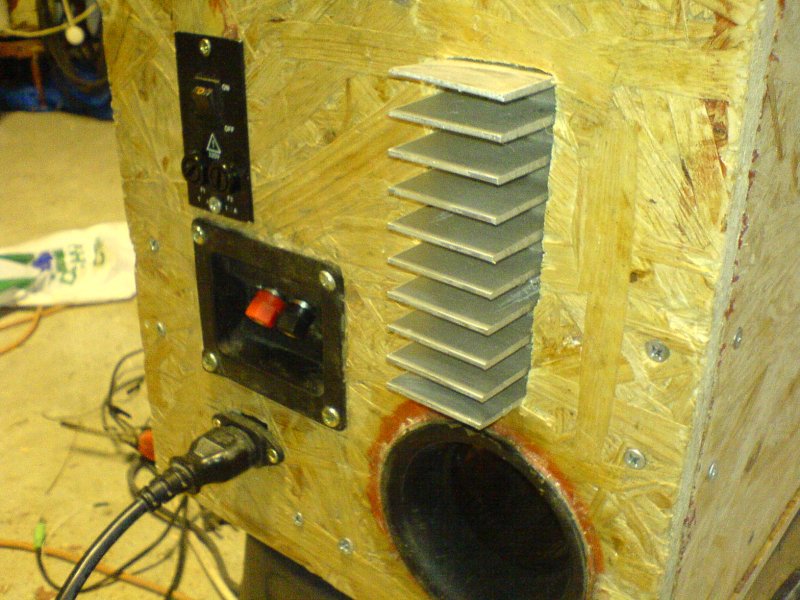

Amúgy gyárilag általában a bordát belülre szokták tenni, a miénkben is így van(gyári) egy bazi nagy borda és a mély által keltett légmozgás hűti.
Igen rá jöttem csak addigra meg már a helyén volt
 így most belül lesz egy nagy ventilátorral, azt hiszem a hűtéssel nem lesz baj ,mert szegényke elég rendesen melegszikKöszönöm a dicséretet majd még lesznek képek Üdv!
te nekem tetszik ez a keltetögép.vagy inkább a süllyedö titanic gépházára emlékeztet.plexi lenne az oldala még halak is lehetnének benne....te amugy nem ács vagy véletlenül?
Szia!
először is köszönöm a dicséretet(ez a keltető gép duma hatalmas )másodszor nem vagyok ács, szakácsnak tanulok és most megyek 10.be , osztálytársaim is furcsálják hogy elektronikázomhonnan vetted hogy ács vagyok? Üdv! |
