vValaki el tudja nekem magyarázni, hogy hogy müködnek ezek a grafikus LCD kijelzők???
Meg hogy hogy kell őket vezérelni, kiírni rá szöveget, stb...

Előre is köszi!

Hát, azokat nem olyan egyszerű vezérelni. Van neki egy vezérlő IC-je, aminek az adatlapjában lehet megtalálni a vezérlési elvet, utasításokat, karaktertáblákat, címeket, stb... 8 bites (van amelyiknél lehet 4 bites is) parancsokkal kommunikálnak többnyire, de vannak olyanok is, amikkel lehet sorosan is beszélgetni, csak az lassabb. Kell egy mikrovezérlő hozzá vagy PC, és azzal kiadni ezeket a bizonyos parancsokat.

Ja, az első kérdésedet nem figyeltem, bocs! Szóval:

LCD = Liquid Crystal Display, azaz folyadékkristályos kijelző. Ez a folyadék szép hosszú, polarizálatlan molekulákból áll. De elektromosan lehet őket polarizálni, és így ki tudjuk választani, hogy képpontonként milyen polaritású fény jusson át köztük. Ez az alapja, de csak nagyon nagy vonalakban. Még vannak persze különféle szűrők, stb, de ez a lényeg...

Nagy előnye, a CRT típusú kijelzőkkel szemben, hogy ez nem villog, és kicsi az áramfelvétele, mert ugye nincs semmi sorkimenő trafó, aminek nagy áram kellene. Két nagy hátránya van: csak szemből nézve látszik rendesen; meg ezek a grafikus kijelzők marhadrágák! Nézz szét a Chipcad-nél, ott árulnak sokfélét...

Ajánlom figyelmedbe a "Cikkek" menű pontot, ott megtalálod Topi írását a karakteres LCD-kről. Innen már csak egy lépés a grafikus LCD.

Köszönöm szépen emberek!
Innen már elboldogulok!




további jó munkát!

van nekem egy LCD kijelzőm vezérléssel..
displaytech 162B ez a neve...
ráforrasztottam egy LPT nyomtató portra és működik is ha bedugom a gépbe vagyis hát a felső sorbe kockákat mutat az alsóba meg semmit...
tudna nekem abba vki segíteni hogy milyen progival tudok arra kiíratni vmi cuccost? meg az ugy jó hogy az alsó sor nem mutat semmit?! (2*16)
előre is köszi geri

U.i.: az okos dolog hogy ha vki nem a géphez csinálja csak én anyit még nem kanyítok hozzá főleg nem pichez és momentán csak gépen akarom kipróbálni hogy müxik-e?!

Igen az normális, hogy alul nem látsz semmit!
Majd az sw inicializálja a második sort és utána már menni fog.

akkkor örülök hogy nem rontottam el benne semmit! (mer először rossz lábkiosztás volt meg... azt utánna cseréltem meg a lábakat)
de milyen progival kéne vezérelnem gépről?

úgy hallottam kell vmi portos progi és még azon kívül másik progik mint például a winampos cucchoz vagy a hőmérséklethez...

töltsd le az IO drivert a gépedre. Utánna felrakod pl a JaLCD nevű progit, és már megy is. (ja, és vedd eljjebb a kontrasztot, mert csak halványan kellene látnod a felső sorban a kockákat). Ha kell valami segítség, akkor szólj, mert nekem is van kijelzőm, (4*40-es), és elég sokmindent lehet vele kiíratni...

IO driverre olyat találtam hogy :"port95nt"

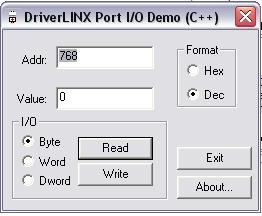

ez Xp-re okés lehet? lehet? a képen mellékeltem hogy ez hogy is néz ki...Nem nagyon értem hogy itt mi mit jelent (ha ez az egyáltalán...) so mit is kéne beállítani?
a JaLCD ből a 3.2 eset találtam meg!
amugy ez csak egy 2*16 os kijelző nem 40es sajna de ha ezt meg tudnám csinálni akkor esetleg még beruháznák.... köszi geri

IO.DLL

Ezt az IO.dll-t másold be a windows\system32 mappába.
Utánna feltelepíted a JaLCD-t, és beállítod rajta, hogy melyik számú porton van a kijelző.általában 378. (ezt úgy tudod beállítani, hogy az óra mellett megjelenő kijelző ikonra jobb gombbal kattintva a runconfig-tool ra kattintasz.) Utánna beállítod, hogy hány karakteres a kijelződ. Ha itt bármi módosítást csinálsz, akkor utánna el kell menteni, és ugyanígy jobb gombbal kattintva az ikonra megkeresed a configs-ot és ott kiválasztod azt a .cfg nevű filet, amit te mentettél el. És utánna már azt írja ki, amit te beállítottál. Elég sokáig lehet szórakozni a programmal, de nagyon sok mindent ki tud írni. Én ezt a kijelzőt a Chipcad-nál vettem és szállítással együtt volt 7000 Ft.

Hali!

Ezt a jaLCD-t honnan lehet letölteni?
Engem is nagyon érdekelne ez a dolog.

Kösz

LCDsmartie ezt nézzétek meg szerintem ez sok mindent tud, nekem működött, csak előtte fel kell rakni egy programot hogy tudd használni XP-ben az LPT porot.

Vannak LCD kijelzőim, amik működnek; mit lehetne velük,belőlük csinálni?

frizbizni vele amit szeretnél azt

Van valakinek adatlapja erről az LCD-ről.
A teljes neve : LCM-5331-22NTK
Gyártó: Sanyo

Ez elég?

Pin Signal Function Notes
1 VDDSW Switched Panel Vdd
2 VBKLSW Switched Backlight supply 1
3 Vee(+) Positive Panel Bias 2
4 Vee(-) Negative Panel Bias 2
5 ENABKL Backlight Enable signal
6 GND
7 M Modulation clock
8 Blank*/DE Blank/Display enable 3
9 GND
10 LP Latch pulse
11 FLM First line marker
12 GND
13 SHFCLK Shift clock
14 GND
15 PNL0 Panel 0
16 PNL1 Panel 1
17 PNL2 Panel 2
18 PNL3 Panel 3
19 PNL4 Panel 4
20 PNL5 Panel 5
21 PNL6 Panel 6
22 PNL7 Panel 7
23 PNL8 Panel 8
24 PNL9 Panel 9
25 PNL10 Panel 10
26 PNL11 Panel 11
27 PNL12 Panel 12
28 PNL13 Panel 13
29 PNL14 Panel 14
30 PNL15 Panel 15
31 GND
32 PNL16 Panel 16
33 PNL17 Panel 17
34 PNL18 Panel 18
35 PNL19 Panel 19
36 PNL20 Panel 20
37 PNL21 Panel 21
38 PNL22 Panel 22
39 PNL23 Panel 23
40 GND



[url]http://www.advantech.com/EmbeddedComputing/lcd/LCDKits.pdf

Ez is kell ahhoz, hogy be tudjam indítani. De a programozása is kellen, illetve hogy mivel kompatibilis. Köszi a gyors választ.

téma áthelyezve ide!

Én is foglalkozom lcd kijelzők pc-ről vezérlésével,tőbb fajtát is kiprobáltam már az általam talált vezérlprogik segitségével. Valamelyik müködik valamelyik nem tipustol füg. A kérdésem az lenne hogy nem e tudtok kapcsolási rajzot hogy ne a lpt portrol keljen hajtani a kijelzőt hanem USB-ről. Kész áramkört árulnak de elég drága szeretném megépiteni KöSZ

A segítségeteket kérném. Egy ismerősőm oda adott nekem egy Sony Playstation1 grafikus LCD-t hogy üzemeljem be neki. Évekkel ezelött már használta videó megjelenítésre csak leszaggatta róla a csatlakozókat, utána meg nemtudta hogy mi hogyan volt bekötve.

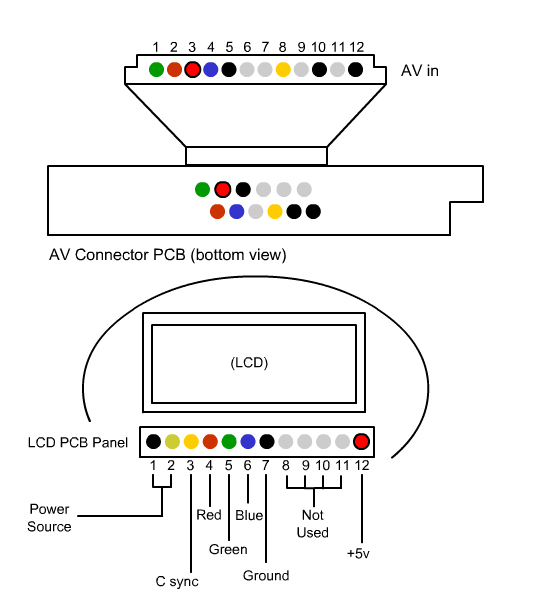

Hosszas nyomozás után sikerült találnom róla egy bekötés vázlatot. http://www.mp3car.com/vbulletin/lcd-display/19817-sony-psone-lcd-vg...g.html
Hiába adom rá a 7,5v-ot tápként, az 5V-ot(kontraszt?) meg a 3-7 lábra a kompozit jelet. Egyedül az 5V-ra változik a kontraszt a kijelző azonban sötét marad.
Nemtudom hogyan tovább.

Sziasztok!
Valaki tudna nekem segiteni egy noti LCD DVI vagy DSUB csatira valo bekoteseben?
van nekije egy 20 es egy 16 pines szalagkabelje, + a tap, de azt bemertem mar
jah es csak ennyi van rairva:

LCD MODULE
LM-CG53-22NDK
10120126835516
MADE IN JAPAN

Koszi.
dew

hi

ezeket csak így nem lehet lehet rákötni videókari kimenetre. Kell hozzájuk egy vezérlő IC, amit MCU val tudsz vezérelni, az MCU meg kaphatja a jeleket az RGB vagy DVI kimenetről. (általában, ami nekem van laptop kijelző mind ilyen)

üdv

hi

nekem az lenne a problémám, hogy valaki nem tudna egy HD61830 vagy LC7980 inicializálórészt elküldeni?

az adatlapból NE másoljátok ki a szöveget ki van nyomtatva, de nem akar rendesen müxeni.

próbálkoztam mindenféle beállítással, de két karakter helye mindig üresen marad, a kurzor ott mutat mellette, de mégse oda tteszi a a karaktert, hanem kettővel arébb. csinálok képet majd.

több kijelzővel megpróbáltm, ugyezt csinálta minddel.

a válaszokat előre is köszönöm

üdv

valami kapcsolast nem tudnal mellekelni ehhez? ossze kene hozni ha mar van egy ilyenem )

koszi
dew

szineshez sajna nem, de még ha tudnék is ilyen IC, sehol nem lehet kapni

üdv

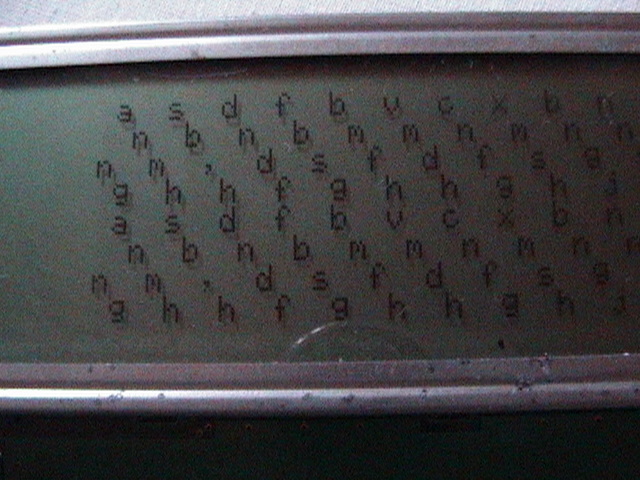

képek, miért maradnak ki karakterek, iletve sorok grafikus üzemmódban?

Sziasztok!

Nekem olyan problémám van (már egy jó ideje) , hogy vettem a lomexbe egy 64x128 képpontos grafikus kijelzőt, melynek a vezérlő chipje KS0713, letöltöttem a kijelző adatlapját, abdan nem volt mintakapcsi, ezért leszedtem a vezérlő IC adatlapját abban volt kapcsi, de egyik verzió sem akar működni!!!!!!! Használt már valaki ilyen vezérlő IC vel szerelet kijelző? És működött is neki? ha igen nagyon megköszönnék egy kis segítséget pl: az általa összeállított kapcsolás........goglival nem találtam egy rajzot sem ahol ilyen LCD - thasználnak

Üdv

gondolom ennek sokan örülnek majd LCD szimulátor,de bocsi ha már vki belinkelte
