Hmm, nálam működik a dolog. A kondik értékét megtizedeltem, hogy hamarabb elérjen a szimuláció oda hogy feltöltődjön. Meg raktam be rendes relét, ami egy ledet kapcsol épp. A bemeneti dc figyelő is megy, 4V fesznél már lekapcsol. De negativ dc feszre viszont ez a kapcsolás sztem nem működik.

Sikerült készítenem két saját alkatrészt multisim szimulációs részéhez!

Persze nem komoly dolgok egyelőre, csak egy graetz hid 1N4007 diódákkal, és egy feszültség osztó két ellenállással. Kiváncsi vagyok érdekel-e ez a téma itt még valakit.

Szia !

Igen !

Ha lennél szíves megosztani

Üdv!

Hi! Örülök hogy van még vmi aki nyúzza ezt a progit.

Szóval a lényeg, hogy berajzoltam egy egyszerű áramkört, majd transfer / export netlisttel kiexportáltam spice formátumba.

Azután nekiálltam egy új alkatrészt létrehozni a wizarddal, és modellnek bemásoltam az előző file-t
csak elé kell rakni egy .SUBCKT név IO1 IO2 IO3 sort, és a végére pedig .ENDS -et.

a név az gondolom a modell neve, utána pedig a kimenetek nevei, ahol csatlakozik az új alkatrészünk.

Csatolom a saját osztót, persze nektek nyilván nincs meg az adatbázisban, de azthiszem a .ms fileban talán benne lesz. Meg kéne nézni hogy működik-e másnál is ha csak simán megnyitjátok a multisim file-t. Elküldöm még a modellek forrását is, hátha úgy világosabb amit írtam. Még énsem értem teljesen, biztos zavarosan írtam.

Meg közben sikerült még csinálni egy tizes számlálót is dekódolt 7 szegmenses kimenettel.

az előzőbá már nem fért bele, de itt a számláló áramköre, még mielőtt saját alkatrész let belőle.

Szia !

Az a gond, hogy ms10 -et nem tudok megnyitni csak ms9-et.

Ha jól értem, akkor te meglévő alkatrészekből állítottál össze egy új alkatrészt ?

Üdv!

Igen, jól érted. Tehát beépített alkatrészekből létrehoztam egy kapcsolást, majd ebből egy új alkatrészt. Úgy mit pl TTL ic-k, elvileg mind felépíthetőek NAND kapukból.

helo mindenki!
engem az érdekelne, h multisim-ben h lehet a munkaterületet növelni?
próbáltam megkeresni, de sajnos elég csekély az angoltudásom előre is kösz
üdv!

Szia !

Options - Sheet properties - workspace

Opciók - lap tulajdonság - munkaterület

Üdv!

thx
még az is kérdésem lenne, h hol lehet beállítani, h az autoplacement mien távolra helyezze egymástól az alkatrészeket?
mert ha 10 mil-es huzalvastagsággal dolgozok, akkor megcsinálja szépen a nyákot, de 20ason már nem jön össze neki
köszi
üdv!

Én ugyan nem használom az autoplacementet, de próbálkozz alul a tabos részen a parts tabon az alkatrészeknél a component spacing beállítással.

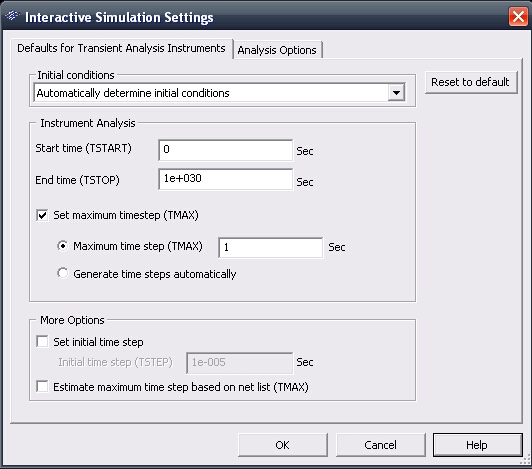

Lehet, hogy tévedek de a Maximum time step 1 sec re való állítása valós idejű futást eredményezett.
Mrex

Szia !

Mi alapján gondolod ?

Üdv!

hát jobbra alul az időmérő nagyon úgy pörgött ennyi.

Szia !

Igy van

Köszi !

Sziasztok!
Most ismerkedek a multisim 9-cel,és csináltam egy egyszerű áramkört.Az 555-ös időzítő részét raktam össze először,és kitűnően működött,eltekintve attól.hogy a potmétert csak felfelé tudtam tekerni,lefelé nem.Ezután csináltam meg a 4017-es számlálós részét és hozzákötve az időzítő kapcsoláshoz a kettő együtt,már nem működik.Melléklem a fájlt.Aki tud légyszi segítsen.

Tegyél a lennti ledekkel is sorba 1-1 470Ohm os ellenállást. A potit visszafelé gombbal pedig shift -el tudod állítani.

O.k. KIpróbálom

Működik!!!
Köszi

Sziasztok

megnéztem az oktató videót, amit lidi készített az új alkatrészek szerkesztéséről!
Nos én csináltam egy 40 lábú DIP IC-t (8080, Z80). Amikor viszont a kapcsolásirajz tervezőbe akarom bevinni akkor a mellékelt képen látható lépésnél elakadok.

Tudtok segíteni?

Hát én sem tervezek mindennap alkatrészt, de vmi nem stimmel. Vagy a footprintnél minden láb 1 -es nevű, vagy csak 1 láb van ? Mindenesetre azért nem enged tovább mert a szimbólumnak és a footprintnek nem eggyező mennyiségű pin -je van sztem.

Szia !

Plusz amit leírtál, lényegében felesleges is új alkatrészt igy tervezni. mert paraméterezni nem tudod, tehát a kapcsolási rajzban csak van, de nem használható.

Ugyan ennyit ér az is ha lábszámra, formára keresel egy alkatrészt ami már benne van a programban. Ezt ugyan olyan sikerekkel lehet alkalmazni mint Sch, mint PCB rajzon.


Üdv!

De a megtervezett alkatrészt tudja használni az automatikus paneltervező funkció?
Mit csináljak a hiba elhárítására?

Szia !

Mi lenne ez az alkatrész ? Mi a tipusa, neve ?

Üdv!

Hali mindenkinek!

Nekem megvan az ultiboard, és a multisim 10.0-ás verziója, de mindenáron vagy ellenörzőkódot kér vagy regisztrálni kell. A kérdésem az lenne, hogy tud e valaki hozzá kódot vagy a regisztráció "biztonságos-e" mert nem eredeti a program.

Bocsi ha OFF voltam.!!!!

ÜDV!

Multisimhez nem ismer valaki valamilyen adatbázis kiegészítőcsomagot? Keresek egy egyszerű stab IC-t és nincs benne. most én vagyok idétlen vagy tényleg nincs benne?

7805
7812
7912

Még próbáltam néhány IC-t de nem sok sikerrel.
HELP!

Szia !

Search LM7805 igy keresd.

De mint regulátor ott van a többi regulátor közt egy csoportban.

Üdv!

Régen az volt a svájciak imájában" Magyaroknak nyilaitól ments meg uram minket" Impementálva a modern korra Magyaroknak ostoba ,illegális softvert használó és azt nyilvánosan beismerő hozzászólásaitól ments meg uram minket Ámen Még szerencse hogy a BSA-nak nem küldöd el Én meg örülök hogy off voltam

Hello
lenne egy kérdésem:
NI Multisim 10.0.1 -ben a frekvencia mérőt hogyan kell bekötni? csakazért kérdem, mert csak 1 kivezetése van, azt hova kössem? vagy mivel tudnék egy 555-ös kimenetén 400hz-et mérni?
