Sziasztok!!
Szeretnék segítséget kérni egy olyan emberkétől aki járatos az Orcad progi használatában. Egy Push-pull áramkört szeretnék szimulálni de a trafó sehogy sem akar működni.Tehát egy PUSH-PULL szimuláció féle kéne nekem. Illetve ha van egy szimulációm ami müködne azt hogyan lehet Orcad layout-ba megcsinálni..(a nyákhoz)!! Segítségeteket díjaznám!
Sziasztok.
OrCAD nevű nyáktervező és szimuláló programot keresnék. Nem tudja valaki megmondani, hogy honnan tudom letölteni a teljes verziót? Letöltöttem torrenttel a 10.3 Full verziót, de az a baj, hogy nekem nincs hozzá crack-em és nem tudom a programot futtatni e nélkül. Van itt valaki, aki tudna segíteni abban, hogy honnan tudom letölteni, vagy esetleg beszerezni valahonnan? Nem szeretném a teljes programot megvásárolni, mert egyrészt nagyon drága, másrész pedig most kellene és a beszerzése több nap lenne! Köszönöm előre is a segítséget! Üdv.: Péter
Hi!
Valószínű te is a legismertebb verziót használod  Nos a lényege, hogy feltelepíted és az első mezőbe telepítésnél beírod, hogy: B F I K Utána a következő mezőbe, hogy: 1 Mindezek után fennt lesz a gépen a progi, és mindegyik programrész /layout, capture..../ könyvtárába bemásolod a crack könyvtár tartalmát. Egy fájl már bennt lesz a 3-ból, azt írd felül. Ez a legelterjedtebb verzio amúgy megatlálható torrenteken, dc-n stb
Csak úgy jelezném, hogy jogsértő amit műveltek. Mi, mint szerkesztők és tulajdonosok, továbbra sem vállalunk semmilyen felelősséget az oldalon olvasható hozzászólásokért.
Tisztelt KeserűCokor és Topi!
Nagyon szépen köszönöm a megoldást! Topi és a fórum: elnézést kérek, hogy ezen a csatornán kértem megoldsát, de egy nagy munka közepette nem tudom megvásárolni a programot, de nem is akarom sokáig, mert van van törvényes jogtiszta programom amivel szerkesztek. Ez a megoldás ideiglenes jelleggel kellene nekem kb. 10 napig. Még egyszer köszönöm és elnézést! Üdv.: Péter
Sziasztok!
Nem tudja valaki, hogy hogyan lehet OrCAD Layout-ben egy meglévő design-ból kimenteni egyes komponensek footprint-jét egy library-be? Nincs meg a design library-je csak maga a .max fájl. Vagy egyáltalán lehetséges-e ez? Előre is köszönöm a választ.
ezt még nem próbáltam de szerintem nem lehet mivel az alkatrész footprintjét a lefordított *.MNL fájlból olvassa be a Layout. ha a Layout-ban megnézed a kiválasztott alkatrész tulajdonságait ott megtalálod a footprint nevét ha szerencséd van és nem egy utólag készített footprintet rendeltek az alkatrészhez hanem egy gyárit akkor megtalálod a Library Manager-ben. egyébként nem nehéz új footprintet létrehozni, csak pontos méretek kellenek az alkatrészről.
Na megtudtam. Van megoldás.
 Ideírom, hogy akinek még ez a problémája merülne fel, tudja megoldani  Szóval: Fájl menü -> Mentés másként (Save As) -> Library (.llb)
hmmm tényleg van.
ezt még én sem tudtam
lecci..valaki mondja meg hogy honnan tudnam letolteni?
www.isohunt.com-on fent van a legújabb is.De kell hozzá valamilyen torrent kliens.A telepítéshez meg sok sikert!3napig szenvdetem vele.
Hello
Nekem Orcad szimulacióval lenne gondom. Egy digitális TTL áramkört szeretnék szimulálni. Probakép beraktam egy NAND kapus atabil multivibrátort. A program mindig hibát talált a bekötésben. Szerintem a táplálással lehetett a gond, mivel én az aramkört nem is táplaltam, mert nem lehetett, nem volt ra bemenet a NAND kapukon, más táplálásra pedig nincs szükség. Nagyon megköszönném ha valaki tudna segíteni
Szia! Én nem ismerem az Orcad-et, de nem hiszem, h a táplálással lenne a gond. Amikor ilyen a helyzet, h nem tudsz tápot adni kézileg az áramköri elemnek, akkor azt a szimulátor automatikusan hozzárendeli a kapuhoz. Nézd meg az alkatrész tulajdonságai közt, h nincs-e olyan h hidden pins. Ha van, akkor abban lesz megadva, h Vcc és GND- hoz kapcsolódik az IC. Szerintem tegyél fel róla egy screenshotot, úgy talán könnyebb lesz segíteni.
Üdv
Hello!
Egy kérdésem van Orcad 10.3-mal kapcsolatban. Kezdő vagyok.Ha feldobok egy kapcsolást forrással,ellenállásokkal és a feszt szeretném mérni szimulációs problémát jelez. Pl: Ha egy dc forrás kimenetét akarnám kirajzoltatni akkor is NO 1945 is foating van.(dc sweep) Aluláteresztő szűrő frekvencia rajzolásánál is. Előfordulhat,h. a paraméter beállításokkal van valami gond nem tudom,de már kezd idegesíteni. Akinek van konkrét ötlete paraméter beállításra az írjon. Kösz a türelmet.
Szia! Nem tudom, hogy mennyire vagy kezdő, ezért megkérdem, hogy a szimulálandó áramkörödbe tettél-e GND-t ? Ha nem akkor tegyél !
Üdv.
Szerintem is a föld hiányzik. De nem mindegy, hogy melyik szimbólumot használod: a "szimulációs föld" kell, aminek egy lefelé mutató háromszög a jele.
Van GND,de nem háromszög az igaz.
A feszmérőnek ki kell színezőnie valamilyen színre szimuláció előtt? Ez végig szürke marad csak azért kérdezem. Az áramkör bizos jó,mert egy leszimulált aluláteresztőt próbáltam.
Bocsi, rosszul emlékeztem a szimbólumra. A képen a jó megoldás.
A feszmérő csak a szimuláció után lesz színes, addig szürke.
sziasztok
a 16 verziót sikerült már valakinek elindítanija...?
Üdv
És azt tudja valaki, hogy váltakozófeszültséget, áramot és teljesítményt hogy kell ezzel a progival mérni? Mármint nem az oszcilloszkópon, hanem hogy a kapcsolásirajzon mutassa meg. Ja és nekem nem mindig vált zöldre a Voltage/Level Marker. Mi a titka? Hogy kell letenni? Például most a pbalazs által készített 2 ellenállásos kapcsolási rajzon sem működik. Analízis típusa: Bias Point Föld: 0/SOURCE Mit csinálok rosszul??
nekem már sikerült
de nem volt egyszerű...
mármint nem a mérés, hanem a 16os verziót beüzemelni
Esetleg elmagyaraznád itt vagy mail-be?
köszi zsolt
Sziasztok!
Meg van-e véletlenül valakinek az OrCAD "őskövület", DOS verziója? Vagy tudna-e valaki segíteni abban, hogy egy használható, régebbi verziót honnan tudok letölteni? Torrenteket nem tudok használni, blna vagyok hozzá!  mechanikus
Sziasztok! Keresek használható OrCad verziót! Cserébe adok az apróhirdetések között btalálható dobozt!
mechanikus
Két hozzászólással ezelőtt volt egy vélemény!!!
Sziasztok,

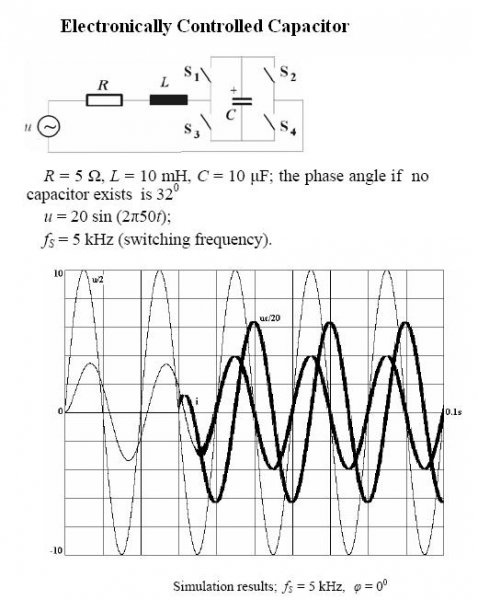

Mint kezdő OrCADos, egy áramkör rajzolásánál és szimulálásánál elakadtam. Csatoltam a rajzot amit szimulálni kellene. A rajzon látható egy lehetséges szimulációnak a kimenetele. Ezt kellene reprodukálni. Kérdés: Hol találhatók a kapcsolók OrCADon belül? és milyen beállitásokat kellene eszközölnöm ahoz hogy a csatolt képen látható diagram jelenjen meg? Segitségeteket előre is köszönöm.
helótók engem is neon erdekelne honnan lehet letölteni
legyszi segitsetek |
