Ez a lyukasztós dolog, valami zseniális! Amíg nem láttam a videót –a kép alapján– el nem tudtam képzelni, mi célt szolgálhat?

Gratulálok Nagyon szép lettttt...

Szerintem tök ugyanaz.
Itt az eredeti A török oldal innen ollózta.

Szia!
Én tekercseltem vadász töltényhüvelyre detektoros rádióvevő rezgőkörét gyerekkoromban. Tök nagy élmény volt.
Viszont az érintésvédelemre figyelj. A hosszabítód nem tűnik életbiztosításnak.
A 230V Kárpátalján is megb..

Sziasztok!

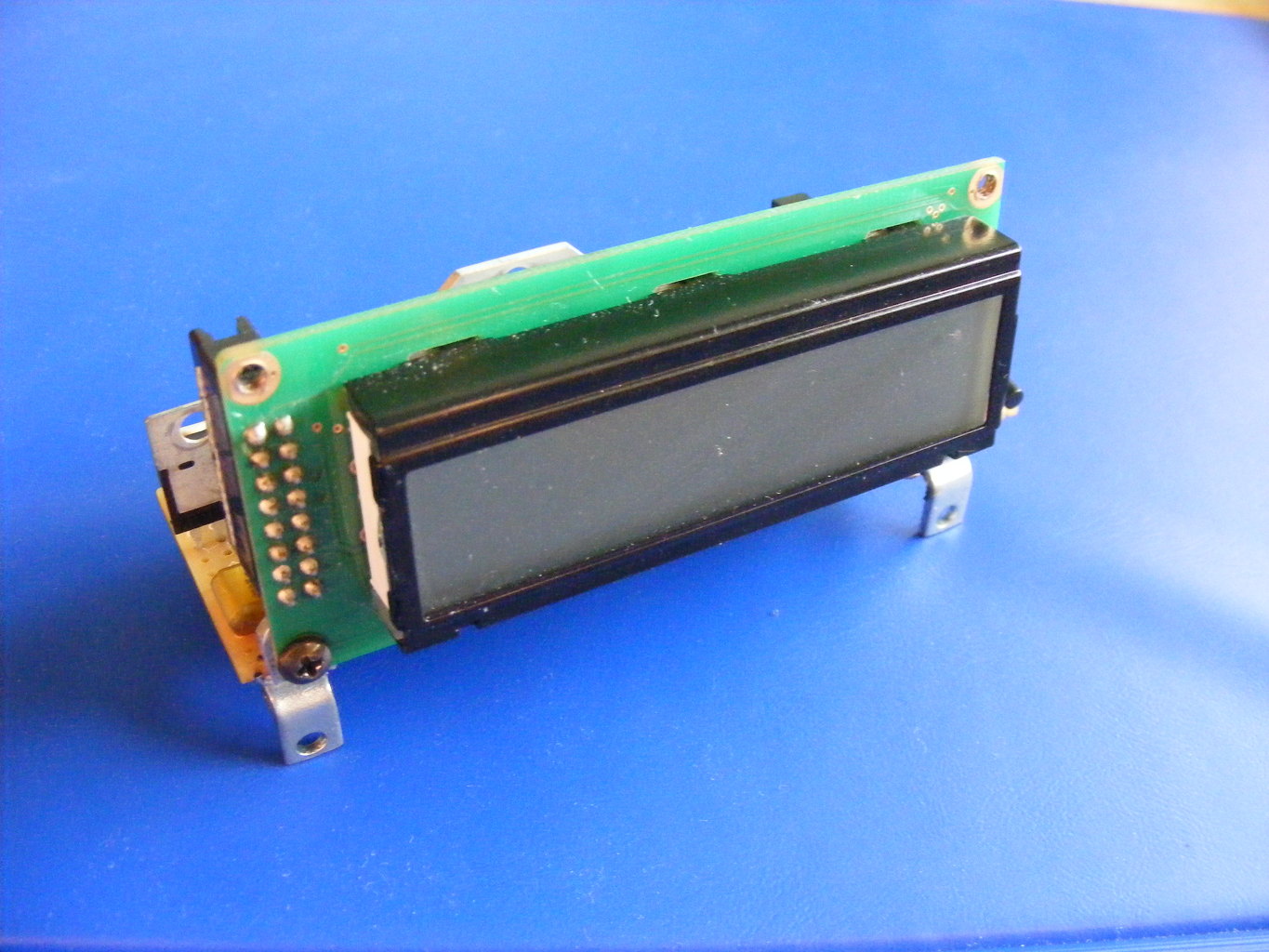

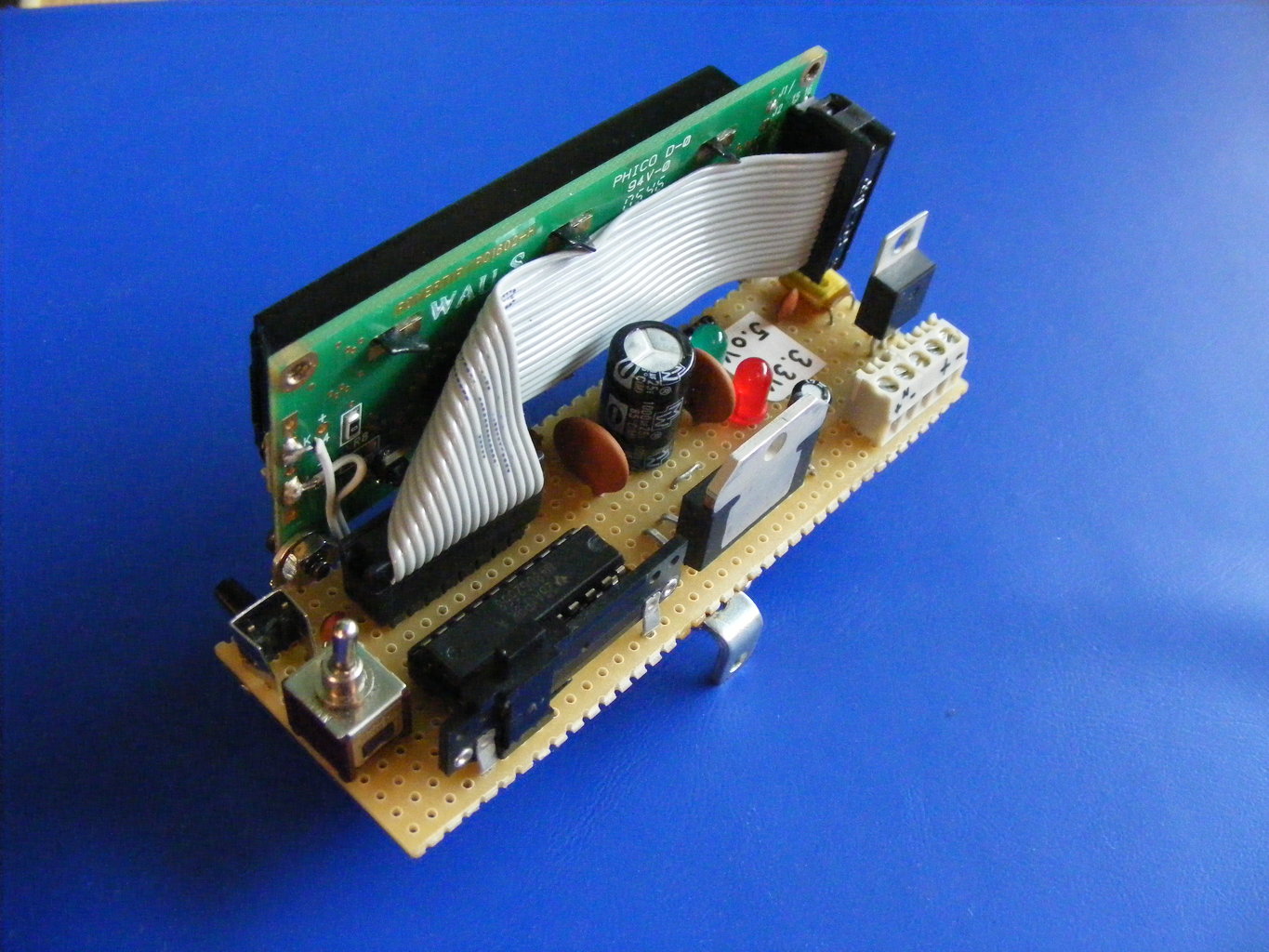

Bemutatom legújabb művem egy motor driver-t. A motorvezérlő egy LMD18200T H-bridge IC. A contoller pedig a szokások msp430. A program és a kapcsolás saját készítésű amire nagyon büszke vagyok. Mivel még most kezdem tanulni az ADC alap elveit erre ez a munka tökéletes volt. Amit tud PWM vezérlés illetve forgásirány váltás. A programot az Energia8 nevű programmal fordítottam, az lcd-t is sikerült elsőre feléleszteni. A méret most is az első volt.

Bővebben: Link
Várom a véleményeket, meglátásokat.

Szép munka! A huzalozásról tudnál mutatni egy képet?

Köszönöm! Megfogadom tanácsod Hát most hátra került két status Led.

mrobi: Inkább nem tennék fel róla képet próbálok mindíg szépen huzalozni és nem egy dzsungelt létrehozni.

Ha nem dzsungel akkor nincs mit szégyellni!

Ez most sajnos "dzsungel" lett de általában külön szinekkel szoktam jelölni az egyes vezetéket.

Gondolom csongore ezt meg magyarázza. A videó 2007ben készült és még a török címet sem változtatta meg.

Az egyik linkelt oldal román nyelvű...

Nem rossz ez, ezt könnyen lehet követni. Régen volt olyan, hogy wire-wrap kötés. Az a tekerős, egy kis géppel. Ott nagyjából minden drót egyforma színű volt. Én fehéret láttam többnyire. Aztán ezeket összekötegelték...

Uraim!
Elnéztétek a topic címét! Ez nem a "Ki mit koppintott, avagy ki a másoló és ki nem", hanem a "Ki mit épített" című téma. Maradjunk a topic témájánál, mint vezérfonal, és ne azt vitassuk, hogy koppintott-e valaki, avagy sem. Fogadatlan prókátorokra sincs szükség. Ha a hozzászólás írója úgy érzi, meg kell védenie magát, bizonyosan meg fogja tenni. De ugyan így semmi szükség arra, hogy bizonygassuk: más tollával ékeskedik valaki. Még ha igaz is, akkor sem, hátha még nem is "bizonyítható".
Köszönöm a megértést.

Hányszor kell még szólni?

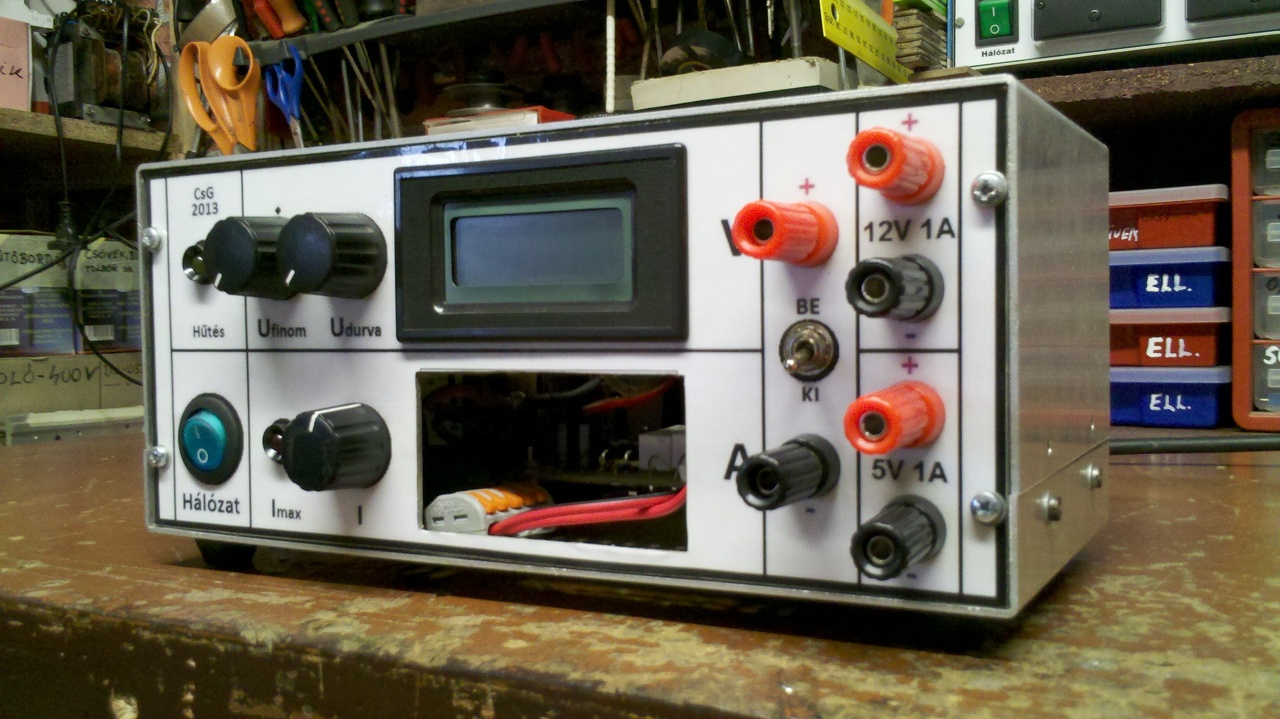

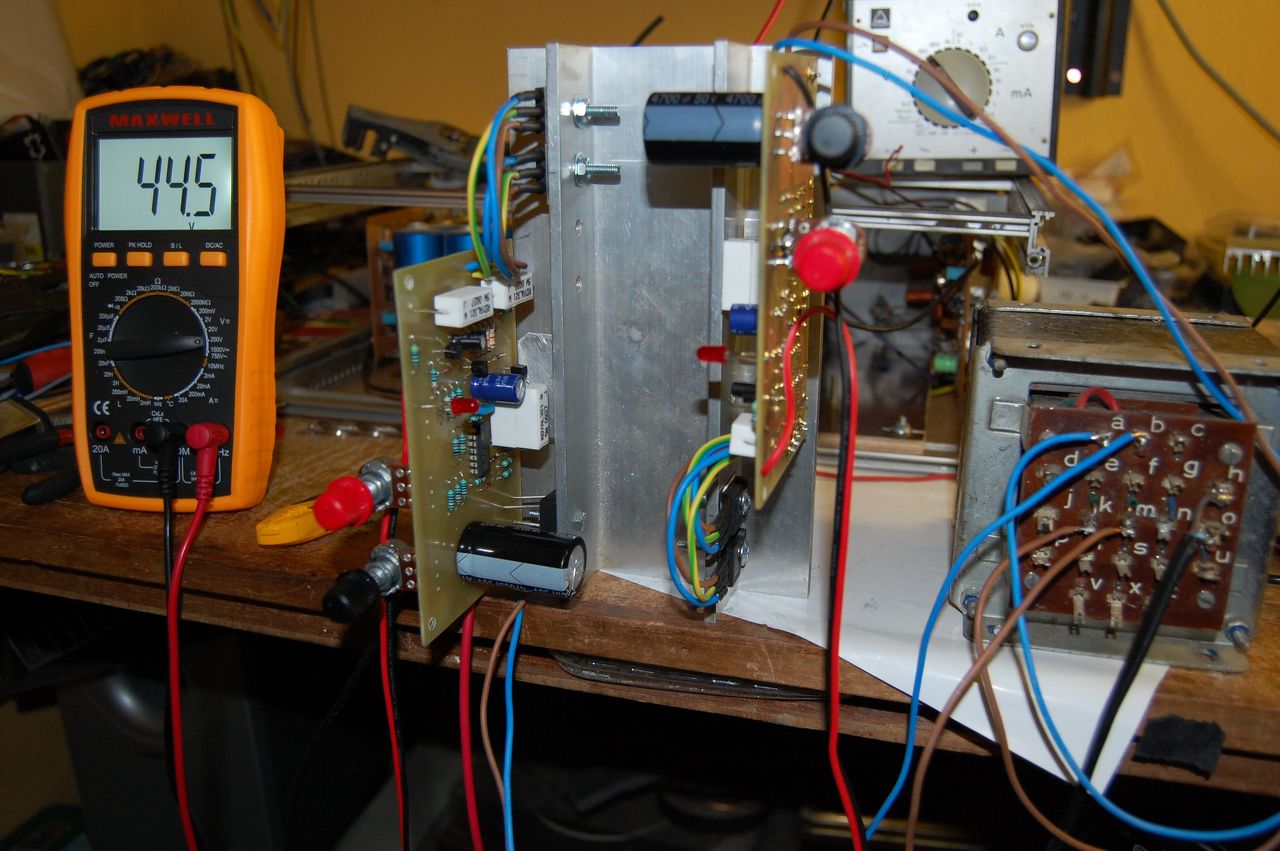

Sziasztok megmutatom nektek a készülőben lévő labortápomat, 723-as ic a lelke 0-50V 3A dupla változat ez most a teszt üzemmód még csak. Kap majd egy PIC-es panelműszert LCD-vel, és egy hőfoktól függően pörgő ventilátort.

Alakul ... A dobozra van elképzelésed?

Konkrét elképzelésem még nincs mert nincsenek meg még a műszerek. Az biztos hogy amennyire lehet keskeny lesz hogy nem foglaljon nagy helyet. Lehetséges hogy plexi előlapja lesz amibe belegravírozom a feliratot és ledekkel megvilágítom. Vagy egyszerűen kinyomtatok egy öntapadós papírra megtervezett előlapot és ráragasztom a perforált előlapra. Sok időt nem kellene beleölnöm mert ha kész lesz úgy is felveszi egy idő után a műhelyélet ráncait. Bár egyszer kell jól megcsinálni és akkor örökös.

Sziasztok! Felteszem a rég megépített(díszt),igaz még nincs teljesen befejezve,meg igaz kevés benne az elektronika,de azért van benne . A házba két led, az ernyő alatt egy, a póznába is egy,na meg a tűzrakóban véletlenszerű led pislogás van. Mind gyufaszálból van,meg fogvájó is van benne

Üdv!

Ez nagyon szép! Ötletes!

Nekem is tetszik
üdv. sz_f

Köszönöm szépen!
A led pislákolás kapcsolási rajzban "proli007"-nek köszönhetem sokat segített kitartó volt (ez már vagy 3-4 éve és fogalmam se volt a rajzon mi micsoda).

Tetszik a munkád. Kíváncsian várom a komplett verziót.

Hófehérke megsüti a csacsit...nemá

Mai világban? ....

Köszönöm szépen. Remélem hamarosan be is tudom fejezni.

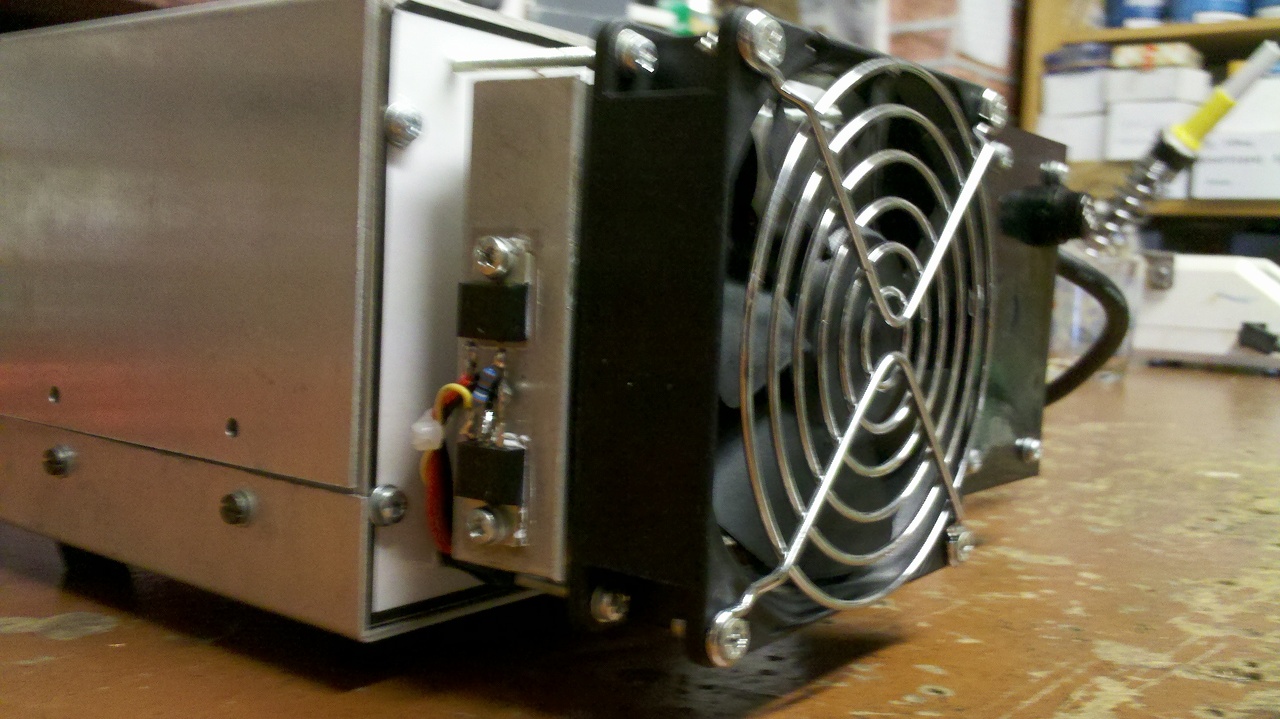

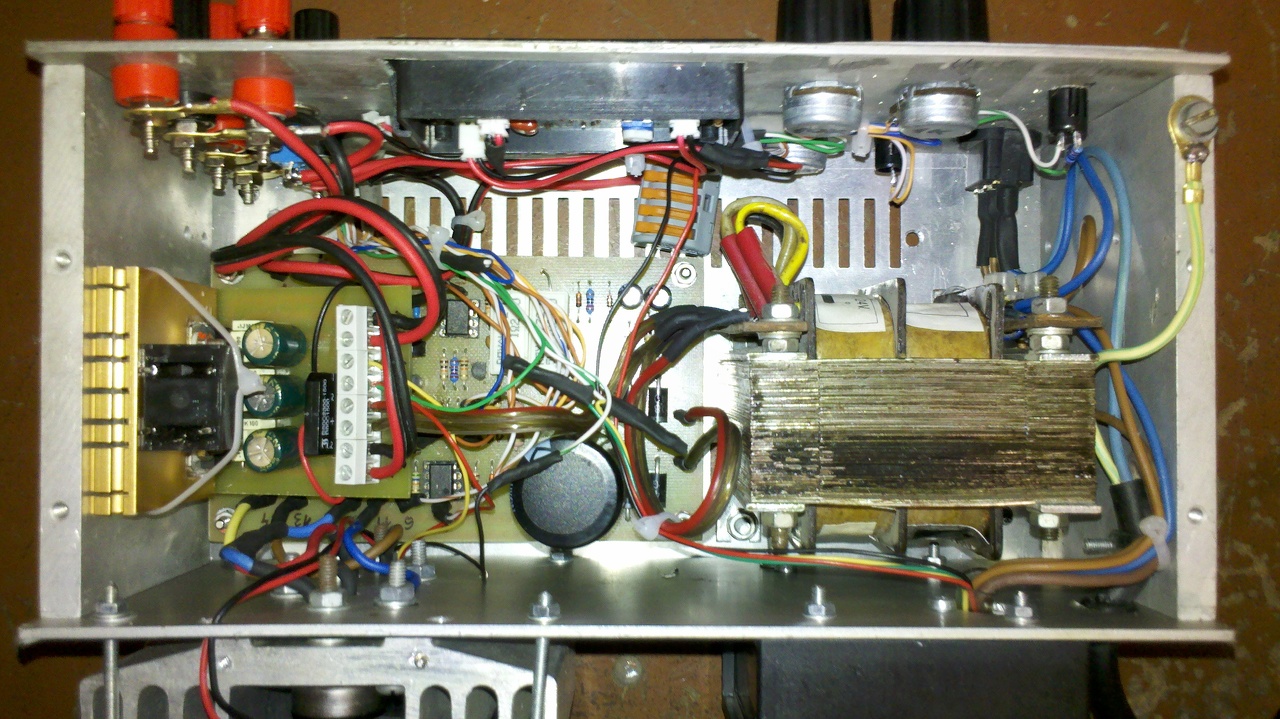

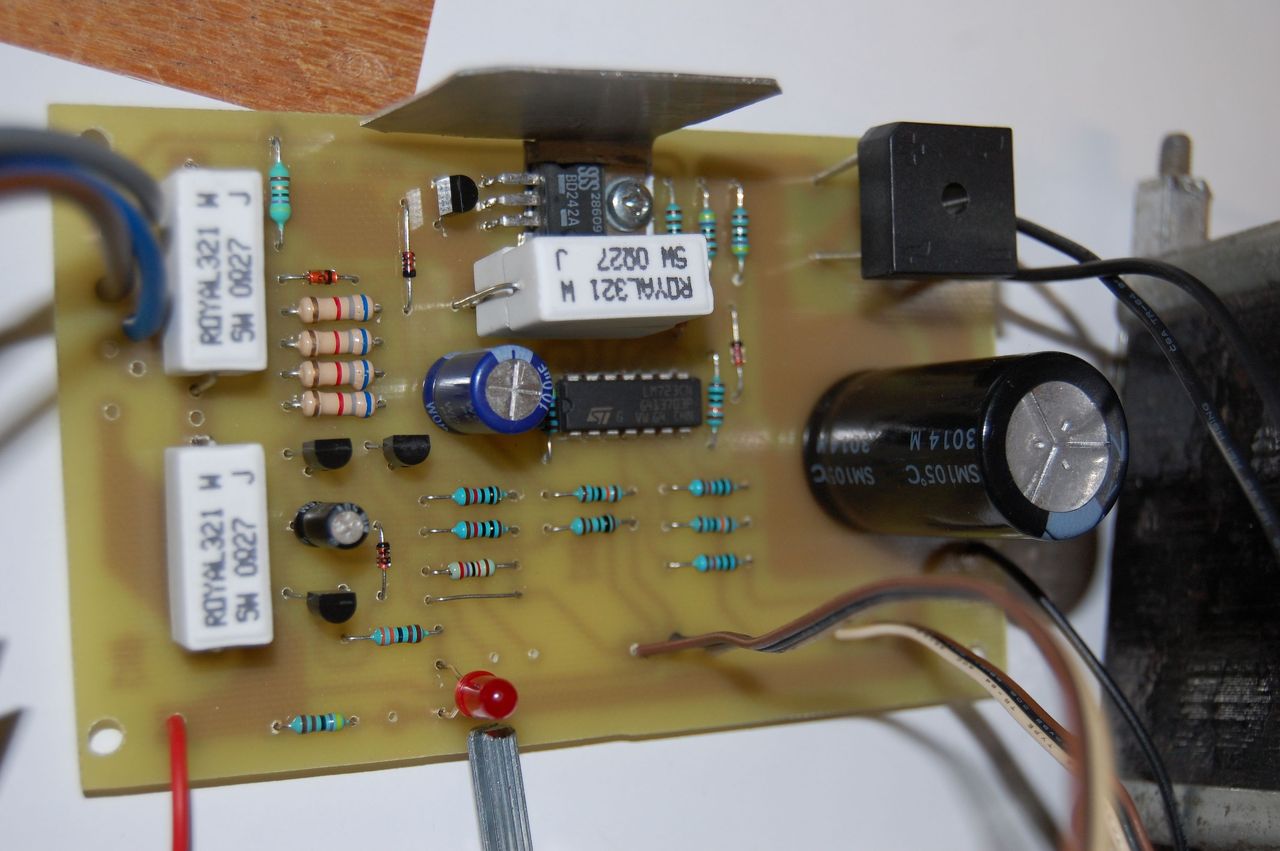

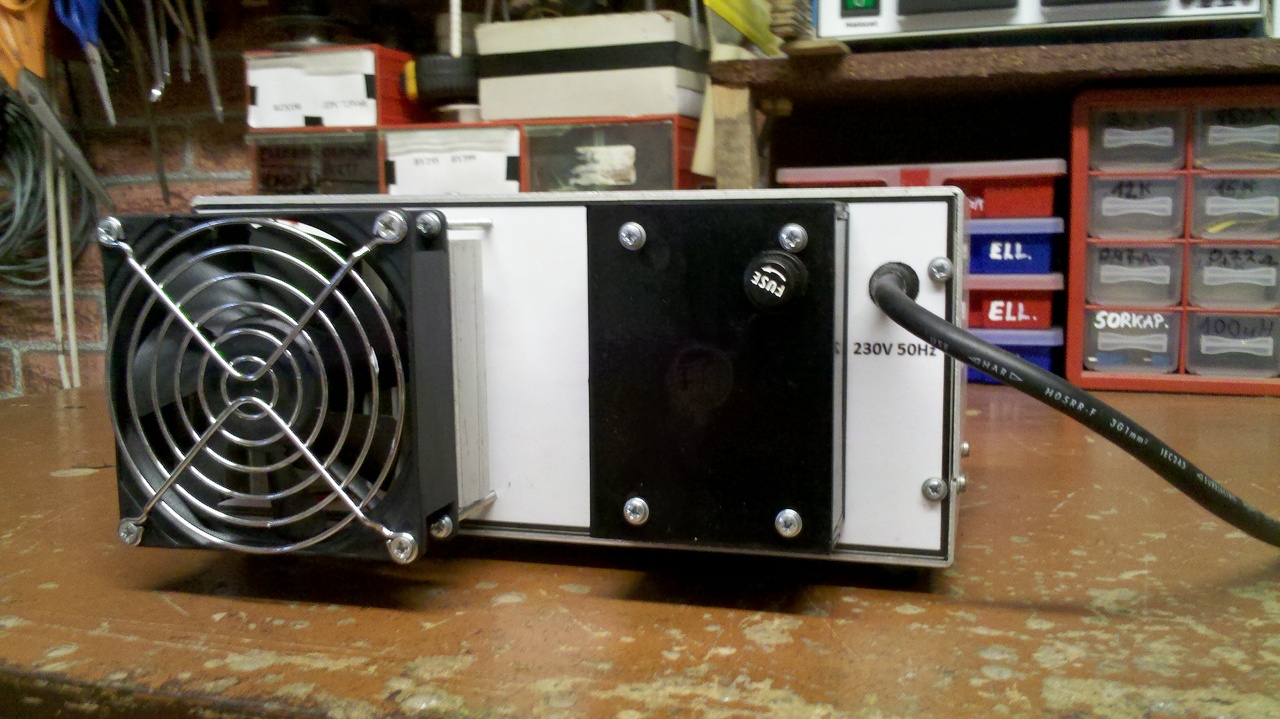

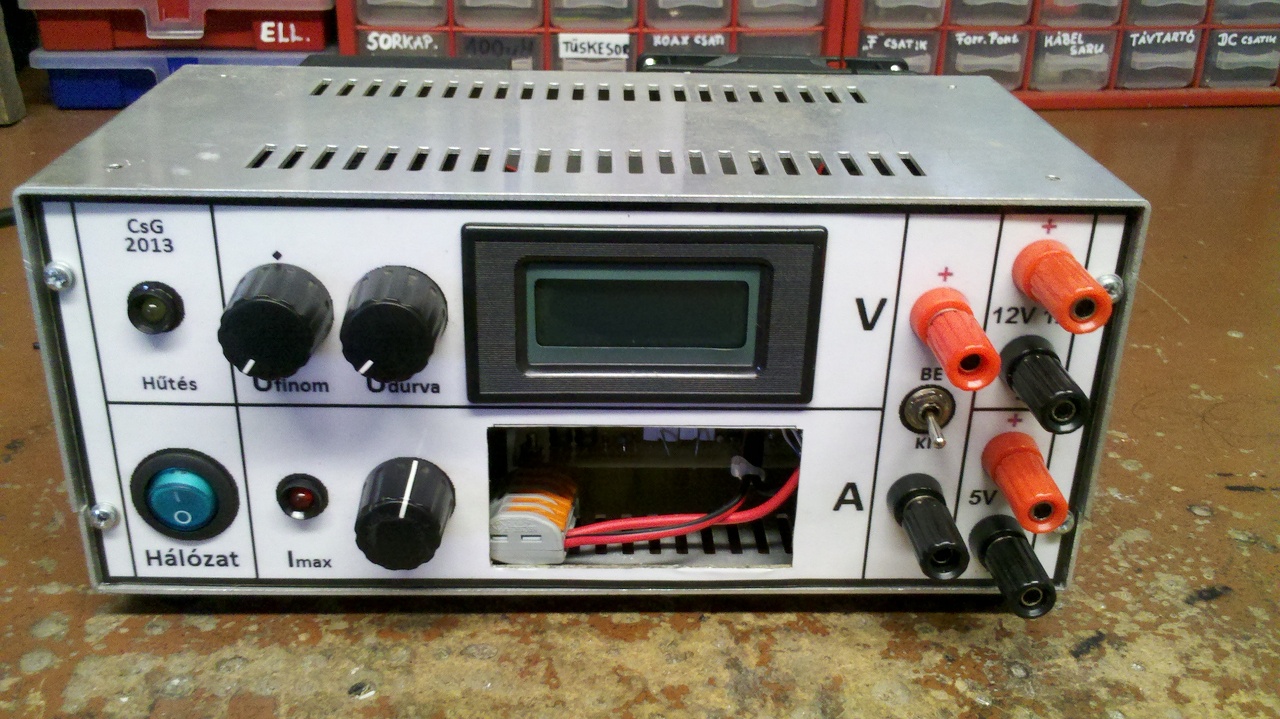

Sziasztok. Én is megosztom Veletek a készülő kis labortápomat. 0-30V, 2mA-3A és két fix kimenet. A cikkek közt találhatóak közül építettem meg egyet. Még nincs teljesen kész és elég nagy a kupi benne de működik. A doboz mérete miatt a panelműszereknek a tápja külön, a hátoldalon lett elhelyezve. A ventilátor vezérlése se valami esztétikus de így sikerült. Az áramerősség mérő ha minden jól megy holnap érkezik meg. (Az egyik képen látható kábel kötegelőzött relé csak ideiglenesen lett berakva )

Szerbusztok.

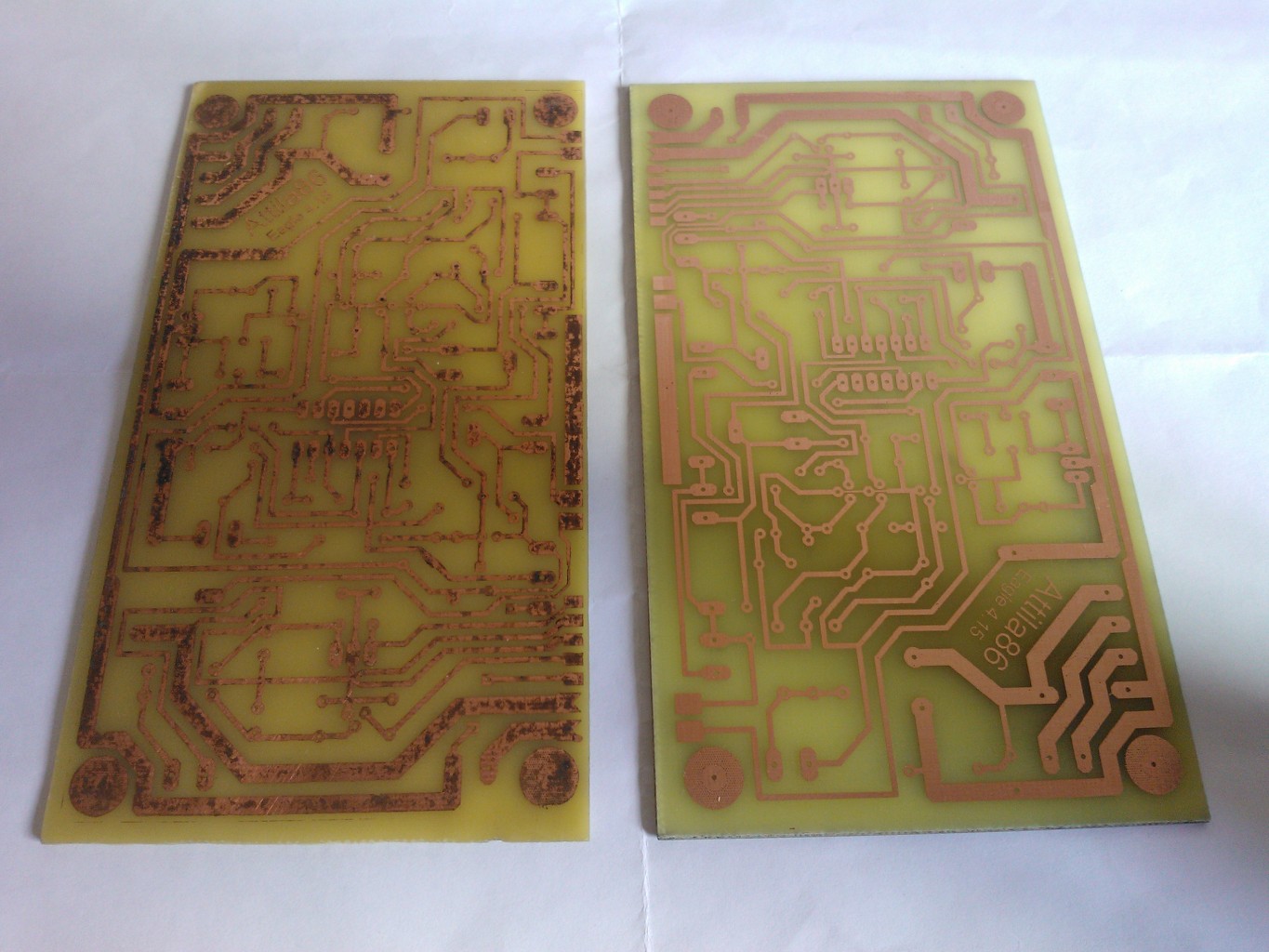

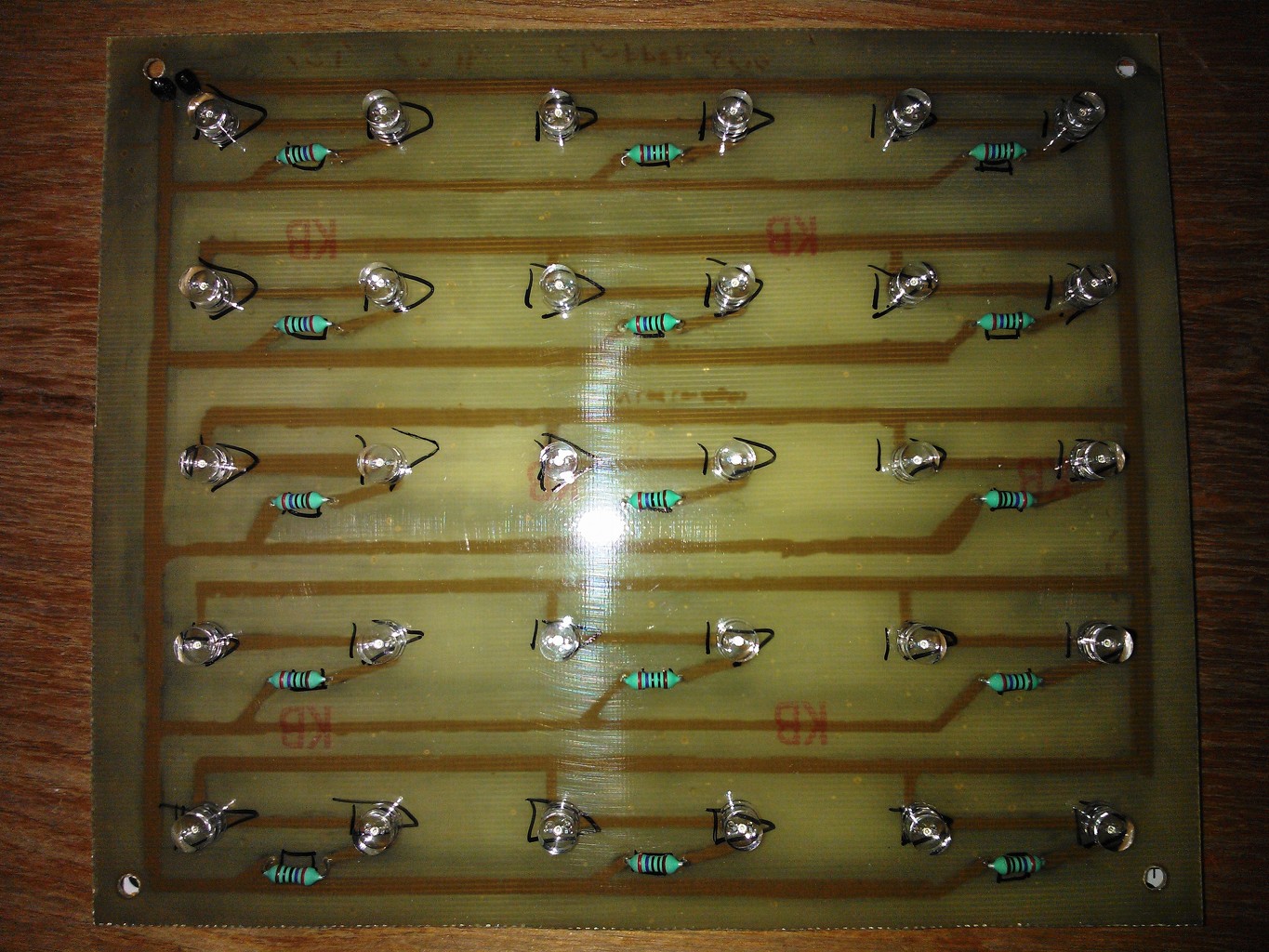

Ezt a kis UV levilágítót készítettem, és mellé még egy kép a vasalásos technikám és az első levilágításom eredménye közti különbség ezzel a kis készülékkel.
Üdv.

A levilágítót inkább vasalhattad volna, mint utolsó vasalással készült művet a fotózás előtt, mert mintha az kézi rajzolásúnak látszana. A vonalvezetés is lehetett volna egyszerűbb a ledek bekötésénél. A levilágítási eredmény azonban szépnek látszik.

Megvallom vasaltam, csak itt se lett szép és inkább rájavítottam filccel. Nem nagyon érdekelt a külalak inkább azon izgultam hogy jól fog e működni. És úgy gondolom szép eredményt hozott a levilágító.
Üdv.

Szembetűnő a különbség.
A levilágító kapcsolási rajzát hol találtad?
Közben megtaláltam.
