Fórum » Oszcilloszkóp készítése házilag képcsőből, TV-szkóp
Témaindító: SD, idő: Aug 31, 2006
Témakörök:
Szia, nagyságrendileg olyan 20-40V/cm szokott lenni, és az ágyúhoz közelebbi eltérítés 1.5-2-szer akkora érzékenységű. Az eltérítés végfokozataiban nálam pl 160V a tápfeszültség, hasonló átmérőjű cső mellett
Milyen hosszú. mekkora átmérőjű? Ha megadod, kitaláljuk milyen típus, és akkor lesznek adatok.
üdv! van egy grundig márkájú tv-m és az egyik eltérítő tekercsére rákötöttem az erősített jelet ,és egy vízszintes vonal megy le és fel . És hogy miért nem hullámzik be ?
Lehet, hogy kevés vizet töltöttél bele és ezért nem hullámzik be
![]() Probáld ki magasabb frekvenciájú jellel.
A vízszintes eltérítés frekvenciája 15625Hz, túl magas ahhoz, hogy alacsonyabb frekivel láss jelalakot is. Ahogy Gabi írta: nagyobb frekvenciájú jellel menni fog. Ahhoz, hogy a "hangot lásd", 50Hz körüli eltérítés elég lenne, de a vízszintes tekercset nem egyszerű leválasztani a sorvégfokozatról - ami a nagyfeszt is előállítja - mert erősen függ a kapcsolástól, hogyan reagál a hiányára.
Sziasztok!
Töröm a fejem mert szükségem volna egy cca. 50-70mm kijelzőátmérőjú szkópra. A feladata egyszerű volna. Kivezérlésjelző. MInt a VIDEO -ban is. Van erre valami kompakt megoldás? A furatom ahová passzolnia kellene 70mm, a rendelkezésre álló mélység 20cm. Azthiszem valaha használt ilyet a MARANTZ Van valami ötletetek erre? Van egy csövem, csak az nagyobb. A hozzászólás módosítva: Aug 12, 2015
Közben kaptam egy ajánlatot. N313. Erről a csőről. Azon gondolkozok, lehet jobblenne egy ekkora ernyővel rendelkező szkópot vásárolni, és abból építkezni. Egyelőre semminincs hozzá a dobozban.
MIt érhet egy ilyen cső? Mondtákmár, hogy 1000. forint börzén. Amúgy? VAn erre egy kompakt kapcsolóüzemű megoldás? Olvastam vissza, többen építettek már ilyet, kamera kukkerből is. A hozzászólás módosítva: Aug 12, 2015

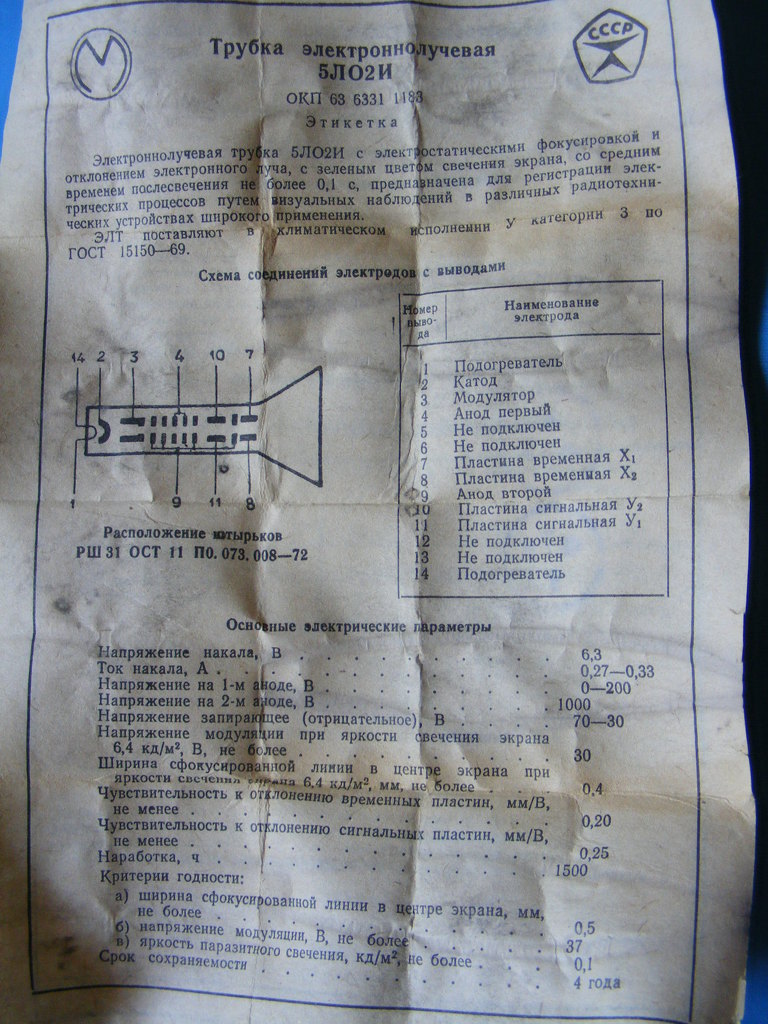

Üdv. EZEN az oldalon néztem ki az első félvezetős kapcsolást magamnak,persze az 555-ös sweep generátorral együtt. Ha ott az utolsó fokozatba berakok még egy kondenzátort (teát egy 100nF-os kerámiát),akkor elvileg fel tudom tornázni a jelet 5mhz-ig? Vagy annyit már az 555-ös nem visel el? Egy szovjet 6lo1i típusú csövet szeretnék a kapcsolásomban felhasználni,táptranszformátorom is megvan hozzá (abból a szkópból bontott,ami ezzel a csővel ment),csak kíváncsi vagyok hogy mennyi a max amit kihozhatok belőle.
![]() ![]()
Az egész kapcsolás túl egyszerű a magasabb frekvenciás működéshez. Lehet, hogy felmész a sweep-el 5MHz-ig, de ezekkel az X-Y erősítőkkel biztosan nem látsz olyan jeleket, amihez kellene 5 megás eltérítés...
Nem tudod feltornázni. A szövegben írja is, hogy az 555-tel nem tudsz 500kHz fölé menni. (egyébként 100pF kellene hozzá) Maga a kapcsolás jó, megépítettem régen, de sokat ne várj tőle, "játéknak", tanulni jó.
(Elírtam,mert 100pF-ra gondoltam de mégis nF-ot írtam
![]() ![]()
Ha tudsz angolul, akkor ott a válasz: "The 555 timer is limited to sweep speeds of up to 500kHz"
Meg hogy hova tennél még 100nF-os kondit, hogy növeld a sebességet... mikor az időállandót csökkenteni kell, nem növelni a sebesség növeléséhez... Upd: ja, hogy elírtad... ![]() A hozzászólás módosítva: Jan 27, 2016
Sokféle rajz van, régi Rádiótechnikákban, vagy az "Amatőr mérőkészülékek építése" cimű könyvben is találhatsz. De itt a HE-n is van ilyen téma, oszcilloszkópra keress rá.
(A 10MHz-ért azért házilag meg kell egy kicsit küzdeni ![]()
PÜ-ben adj egy e-mailt, küldök valamit. djvu, 5mega - most nincs idő kiszedni az ide vonatkozó részt.
Akkor a cső jó hozzá csak a rajz nem megfelelő az én frekvencia határomhoz?
![]()
Maga a házilagosság nem megfelelő a frekvencia határodhoz
![]() A hozzászólás módosítva: Jan 27, 2016
Mekkora az a frekvencia határ amit még analóg módon fel lehet építeni házilag is?
Ezt nehéz megmondani, sokmindentől függ, elsőre azt mondanám, hogy 5MHz. De azt nem az első szkópod fogja tudni
![]()
Akkor elsőre csak építsem fel ezt a rajzot amit linkeltem?
![]()
Szerintem igen, én is azzal a rajzzal kezdtem az építést. Egyszerű, kevés és olcsó alkatrészekből áll. A kezdeti sikerélményt, tanulást megadja, aztán léphetsz tovább, ha tetszik.
A kapcsolásban szereplő ZTX458 helyett jó az MPSA 42 tranzisztor?
Igen, azt raktam bele.
Rendben,köszönöm a segítségeket,nemsokára jelentkezek ha bármi probléma adódna.
![]() ![]()
Sziasztok!
van itthon egy nagyon régi szovjet kistévém(12*10cm), fekete-fehér, régebben még működött, de most amikor bedugtam nagyon búgott. tudnék készíteni belőle valami egyszerűbb szkópot?
Hello!
Ha megjavítod a TV-t előtte,akkor biztosan. De ez a téma pont erről szól,nem tudom mennyire olvastad át. Itt le van írva,hogy mik a korlátai egy ilyen TV szkópnak. Hangfrekire jó lehet,de nem két perc az átépítés,és jó ha van egy szkópod is... ![]() István
Sziasztok!
Hiteka Elkon-S300 kapcsolási rajzát keresem, kb10éve használtam ilyen gépet, szeretném utánépíteni. Minden tippet és építő jellegű segítséget köszönök előre is! Szkóp építéssel még nem foglalkoztam, mással már igen. A kapcsolás tv képcsővel épült fel, 1980-1981-es gyártású gépről van szó, bevált tipus, de rajzban nem ragaszkodok évszámokhoz. ![]() Üdv.
Egyszerű fekete-fehér ~6 colos kistévé lenne az alany. Probléma hogy ha megszakítom a vízszintes eltérítést akkor leesik a fényerő hogy maxon is alig lehet kivenni hogy van ott függőleges vonal.
![]() Amit eddig csináltam: beiktattam a tévé alaplapja és az eltérítés közé egy mindkét pólust kezelő váltókapcsolót, mellyel kívülről bejátszott hangjel és a tévé áramköre között tudok váltani.
Szia!
Hát ne szakítsd meg a vízszintes eltérítést, hanem köss a helyébe egy ellenállást
Nagyjából mekkora értékűt? Se az ellenállást se a tévét nem szeretném kilőni...
|
