Mivel sok esetben jobban jársz, hogyha rendelsz egy komplett nyákot előre forrasztott SMD AVR processzorral beprogramozva, így úgy tartom korrektnek, ha minden dokumentációt a nyákról és az áramkörről nyilvánosságra hozok.

Természetesen a lehetőség adott mindenki számára, hogy maga utánépítse, nyákot gyártson és AVR-ért rohangáljon.

NyÁK-terv, és beültetési rajzok mellékelve itt: csengo_nyak.pdf (44KB)

A nyákon a programozó PAD-ek sorrendje, balról jobbra: GND, RESET, VCC, MOSI, MISO, SCK.

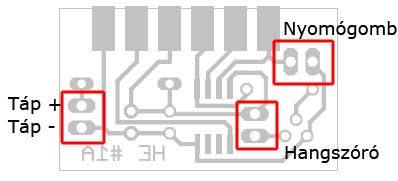

Íme a csatlakozók, illetve tüskék bekötése:

Ezen a rajzon látszik minden. A nyomógombnál és hangszórónál nem számít a polaritás, de a tápnál igen. Figyelj oda, hogy mikor a 100µF-os kondenzátort beülteted, fontos a polaritás. A fenti nézet szerint felfelé van a pozitív és lefelé a negatív lába.

Elkészült nyák képe:

Nézzük a programot.
