Cikkek » Inkrementális szögadó illesztése mikrokontrollerhez Inkrementális szögadó illesztése mikrokontrollerhez
Szerző: ATtiny, idő: Feb 1, 2010, Olvasva: 22322, Oldal olvasási idő: kb. 1 perc

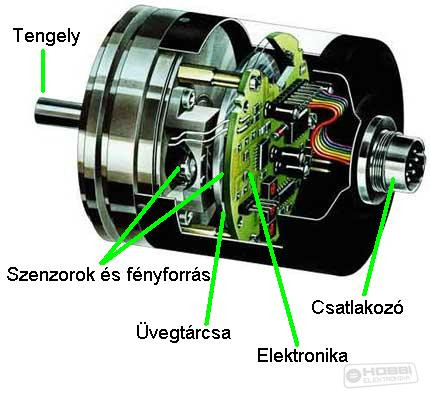

Felépítés A jeladó öt jól elkülöníthető részre bontható. A tengelyre a csapágyazással, az üveg tárcsára, a szenzorokra és szenzorokkal szemben a fényforrás(ok)ra, illetve az elektronikára és végül természetesen a csatlakozóra, ami megteremi a kapcsolatot a külvilággal.

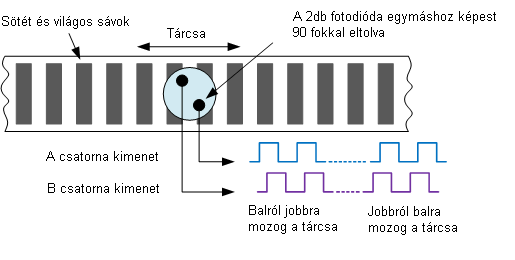

A működési elv abból áll, hogy ezt az üveg korongot egy vagy több fényforrás megvilágítja és az üveglap másik oldalán fotodiódákkal érzékeljük a korongon átjutó fényt. A képen látható, hogy a fotodiódák elhelyezése olyan, hogy egymáshoz képest 90fokban eltolt fázisú jelet szolgáltatnak. A fotodiódák közel szinuszos jeleit formázva a jeladó kimenetein megjelenik 2db egymástól 90fokban eltolt impulzus sorozat. Az egyik impulzus sorozat az A csatorna jele a másik impulzus sorozat a B csatornáé. Illetve szokott lenni még 1 kimenete a szögadónak, az index jel kimenet. Ezen kimeneten egy darab impulzus jelenik meg a tengely 360fokos körbeforgatása során. Ez a jel használható abszolút nulla pozíciónak. Az, hogy a szögadó milyen felbontással bír, az határozza meg, hogy az üveglapon a beosztás milyen sűrű. pl. ha 100db átlátszatlan és 100db átlátszó sáv követi egymást a tárcsán, akkor ennek a jeladónak a fizikai felbontása 100. Azért írok fizikai felbontást, mert ahogy majd látni fogjuk a későbbiekben, a jeladó jeleinek dekódolása során lehetőség van a felbontás meg kétszerezésére vagy meg négyszerezésére is. A cikk még nem ért véget, lapozz! Értékeléshez bejelentkezés szükséges! |
