Olyan mintha a videojel túl nagy lenne és túlvezérelné a modulátort. Esetleg megpróbálnám, hogy félig kihúzott antennacsatlakozóval milyen képe van. Lehet, hogy a túl nagy RF jellel nem tud mit kezdeni a tévé. Régen akkor láttunk ilyeneket amikor rosszabb hálózatokon a "kábelesek" odatekertek az erősítönek, hogy az utca végén is legyen még kép, közvetlen az erősítő után meg dögledeztek a Colortronok.

Ilyen.

Az meglehet. Sajnos nem minden amatőrnek van RF műszere, így saccra kell találgatni.
A játék szerintem a Videoton TV játékkal megegyező AY3-8500 IC-re épülő kapcsolást használja. Annak van rajza itt a fórumon is. Még videó kimenethez is van kapcsirajz, egy tranzisztoros emitter követő.

Ha már találgatás... Felmerült bennem, hogy jó e a koax két végén a kötés, mert terheletlenül "elszabadulhat" a freki.

Hol találom a rajzot esetleg tudod?

https://elektrotanya.com/videoton_tv_game_jatek_ay-3-8500.pdf/download.html

vagy:


https://www.hobbielektronika.hu/forum/getfile.php?id=5618

Köszi!
És a videó kimenet rajza esetleg!?

Elég gagyi modulátor volt ezekben és anno el is hangolódott mikor a gyerekek nyüstölték. Aztán belemókoltam egy videómagnóból kiszedett RF modulátort, de ennek már van vagy 35 éve, ezért a részletekre nem emlékszem és a játék sincs meg. Csupán egy ötlet.. Ha jól rémlik AY3-8500 vagy ilyesmi a központi agy benne.

Azt nem tudom, de ezek a modulátorok kicsatolt jele századrésze az oszcillátor jelének. Az enyémben az oszcillátor mellett egy centire ment a koax belső ere az árnyékolásra. Így is annyi jelet tudott kicsatolni, hogy bőven elég volt. Végül is a TV tuner antennához volt kitalálva.

Mindenki magából indul ki, azaz a maga tapasztalataiból. Nem voltam ilyen kütyü párti, de nekem is voltak kicsik a gyerekeim. Egyszer került egy ilyen teniszszimulátoros eszköz, innen a tapasztalatom. Aztán ilyen nem volt a látóteremben, így nem ismerem az evolúcióját.

Valójában bármi megtörténhet, mert egy ilyen egyetlen tranzisztorral felépített sok tekercses RF áramkör nehéz dió. Megpiszkálás nélkül szinte elpusztíthatatlan, de ha akár egyetlen tekercset is megpiszkálunk, minden megváltozik.
Amúgy nem volt neki semmi evolúciója, mindössze a játékok váltásának kapcsolói voltak máshogy építve. A Videoton a TV csatornaváltóit használta fel, mivel ebből volt sok. Az import pedig forgó kapcsolót, mert ilyenje volt. Az AY3-8500 céláramkör az meg mindig egyforma volt.
Az első ilyen amit fogtam, az épített volt. A bátyám csinálta. Májkrémes dobozban volt a poti, a központi rész meg egy deszkára volt csavarozva. A modulátor légszerelve egy szardíniás dobozban.

A modulátort nézve még színsegédvivő sincs, mert fekete/fehér. Lehet hogy ezt is hiányolja a TV.

Sziasztok
Építettem egy csöves fm rádiót .
Csöves Fm

Ez "kit" volt vagy a panelt is te tervezted?

Én terveztem .
ECC85 , EF89 ,ECL86

De jo lett! A demodulacio arany detektorral van megcsinalva?

Valóban tetszetős. A sztereó dekóder vajon hogy néz ki? Mert a nélkül ma már az FM vétel félkarú óriás.

Csoves sztereo dekoder? Ha megmutatod a mintat, megepitem. Mod: Bővebben: Link Es tenyleg meg lehet csinalni. De azert lassuk be nem egyszeru mutatvany.

Egyszerű "slope" detektor

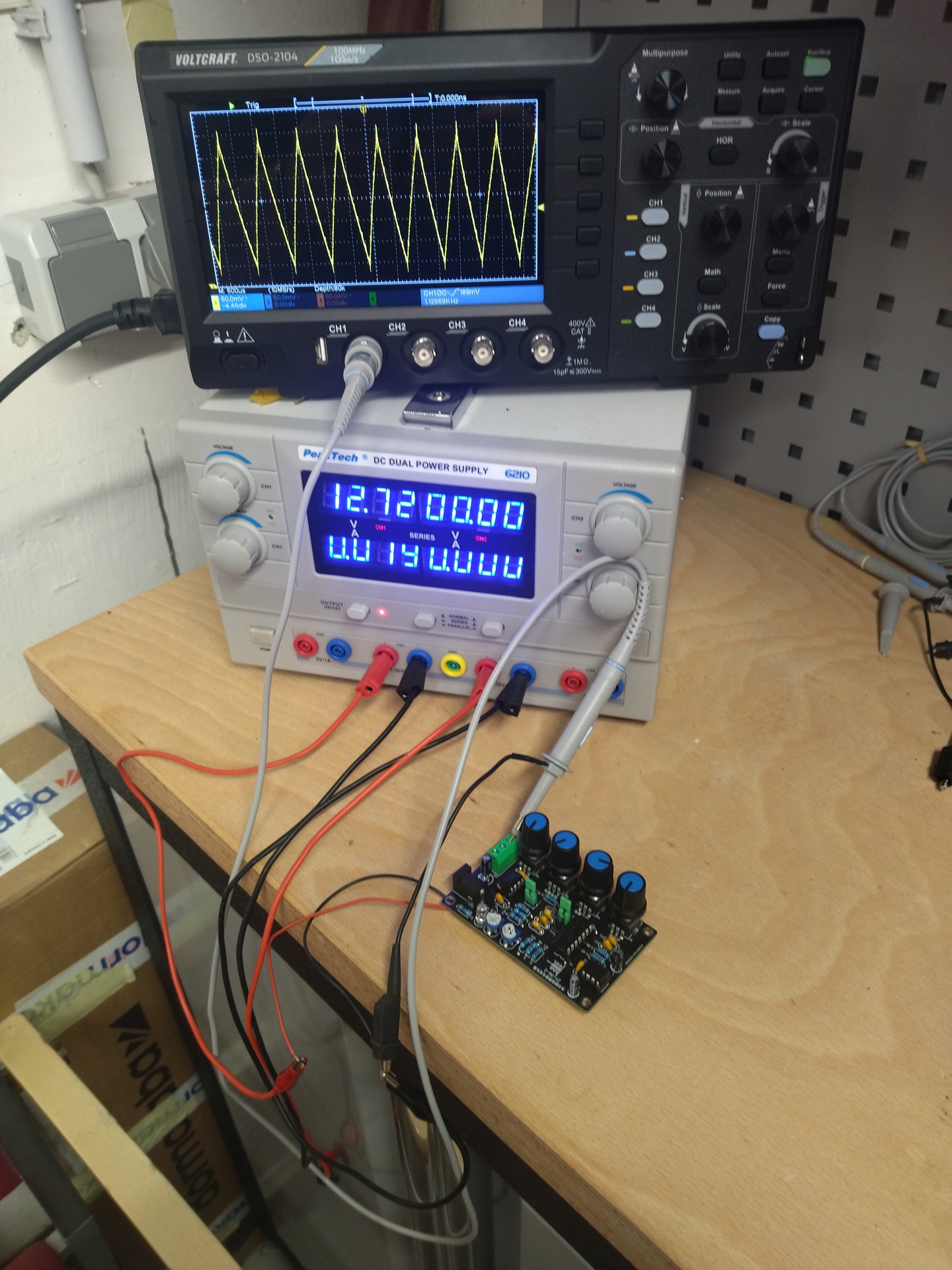

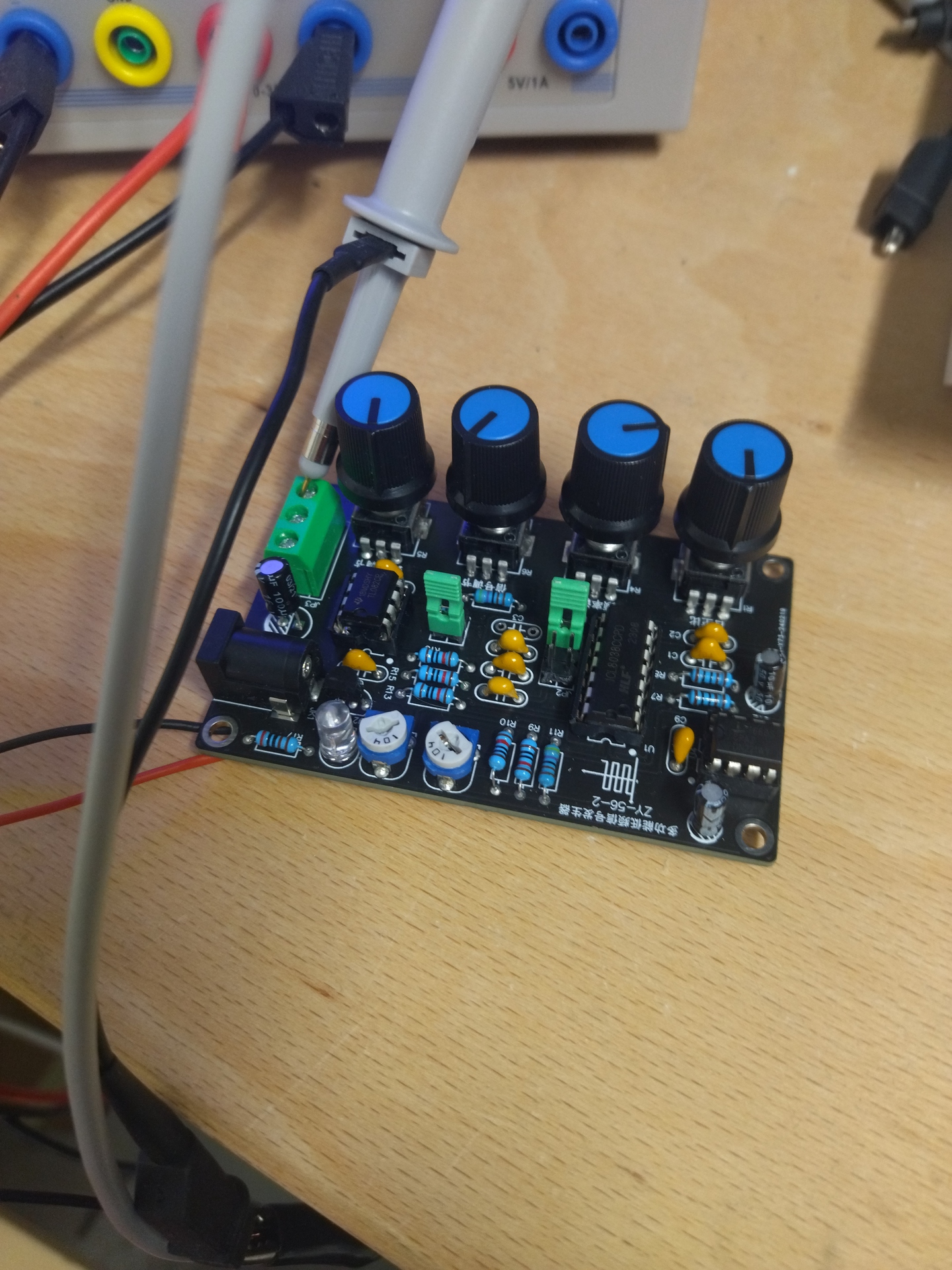

Osszeraktam egy kinai hanggenerator kitet. Olyan zajos, hogy jatszani jo. Mindenesetre meg fogom nezni analog szkoppal is. Egynek jo volt.

Milyen IC a lelke?

Látszik a képen, 8038..

Valamikor - talán 15 évvel ezelőtt - építettem én is funkciógenerátort, azóta is azt használom, az Exar 2206-os IC-jével. Olcsó volt, de hobbi célra, hangfrekvenciára nekem megfelel. Akkor a MAX038 jöhetett volna még szóba, az jobb IC, de az akkor nem nagyon volt elérhető, vagy ha valahol igen, lényegesen drágább is volt. Az ICL8038 meg ahogy néztem rosszabb mint az XR2206 . . . de lehet rosszul emlékszek, most meg nincs kedvem utánanézni

Szerintem az ICL8038 "egzaktabb" szinuszt gyárt.
Mindkettőböl építettem már generátort, és az ICL jelalakja jobban tetszett.
Szendi modulja meg kifejezetten szimpatikus, korrekt áramkörnek tűnik.
Van alul egy ICL7660, ami a negatív tápot állítja elő. Az kapcsoló üzemű, esetleg az lehetne zajforrás, de amikor én használtam ilyet, akkor nem tapasztaltam ebből eredő zajosodást.

És szinte mindig a TTL kimenetet nyírják ki a felhasználók, azt érdemes valamiképpen védelemmel megfejelni.

Vigyuk at a problemat a hanggenerator topicba. En a tapra gondolok, tuske van rajta. Latszik a kimeno jelen is.

Mar megint ugy jartam, hogy nem epitettem semmit
Viszont az uj SDK-85 kitemhez kellett egy i8755 EPROM-ot programozni, amit az uj programozok mar (regen se nagyon) tudnak.
Nem tul specialis, de ugye multiplexelt adat/cimbusz es 25V kell neki.
Regen tervezem egy univerzalis programozo epiteset az oskovulet EPROM-okhoz (pl 1702, vagy epp az emlitett 8755), de mindig csak egy probapanelig jutok
Ossszedugdosni, leprogramozni mindig gyorsabb, mint rendeset epiteni, a kepen lathato kevesebb mint ket ora volt...
Annyi az ujdonsag, hogy most egy Raspberry Pico-t (RP2040) hasznaltam, arduino framework-el. Ez volt az asztalon
(Erdekesseg, hogy nincs jelillesztes, a Pico ismet jol vizsgazott TTL kornyezetben)

Ez pedig az elozo gombhoz a kabat

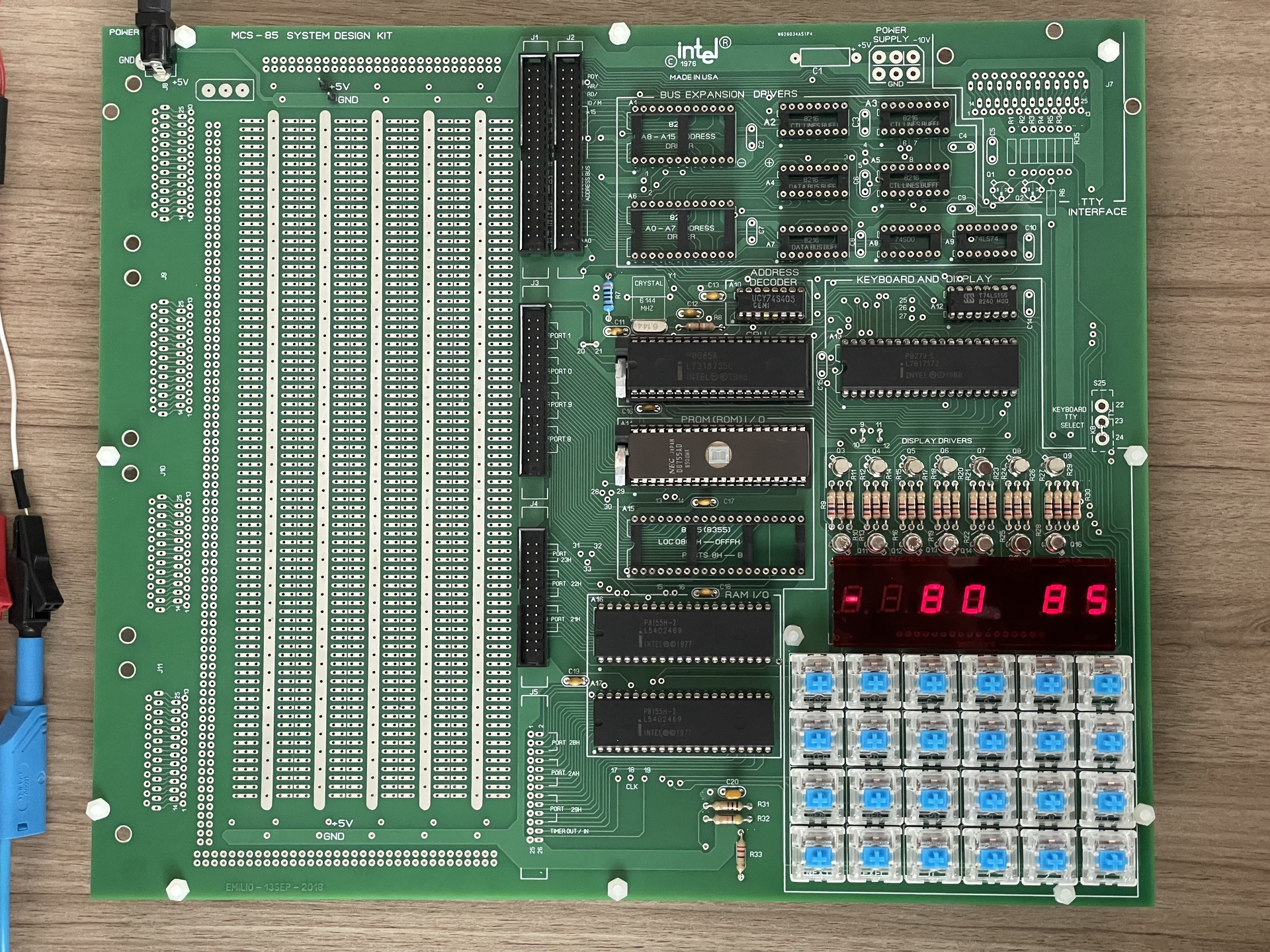

Intel MCS-85 System Design Kit.
Tisztelt birosag, semmi mentsegem ennek a megepitesere, mar regebben is volt ilyenem, ketto is.
Es termeszetesen semmi szuksegem nincs ra. Cserebe meg sosem epitettem nullarol, es beesett par utanrajzolt PCB, mint latszik csak annyiban kulonbozik az eredetitol, hogy standard Cherry MX gombok vannak rajta es kapott egy szinten standard tapcsatlakozot a bal felso sarokba.
A nyomogombok sapkai meg hianyoznak, azt meg kitalalom, hogyan lesz szep. (es hasonlo az eredetihez)

Szép masina, nekem ennek magyar nyáklapos verziója van meg, meg még sok másik.

Sok kitartás és türelem kell az összerakásnál, pláne ha a nyákot is te tervezed le akkor válik igazán nehézzé az egész.

Mit jelent a "magyar nyáklapos verzió"? Valaki Mo-on rajzolta vissza? Vagy ujratervezett?

Magyar visszarajzolás, bár 1-2 helyen a mi alkatrészeinkhez igazított.
