Ha egy kicsit vársz, akkor nagyon rövid időn belül megfog jelenni egy cikkem, ami megoldás lesz eme problémádra.

Ez egy jó ötlet! Kiváncsian várom azt a cikket!

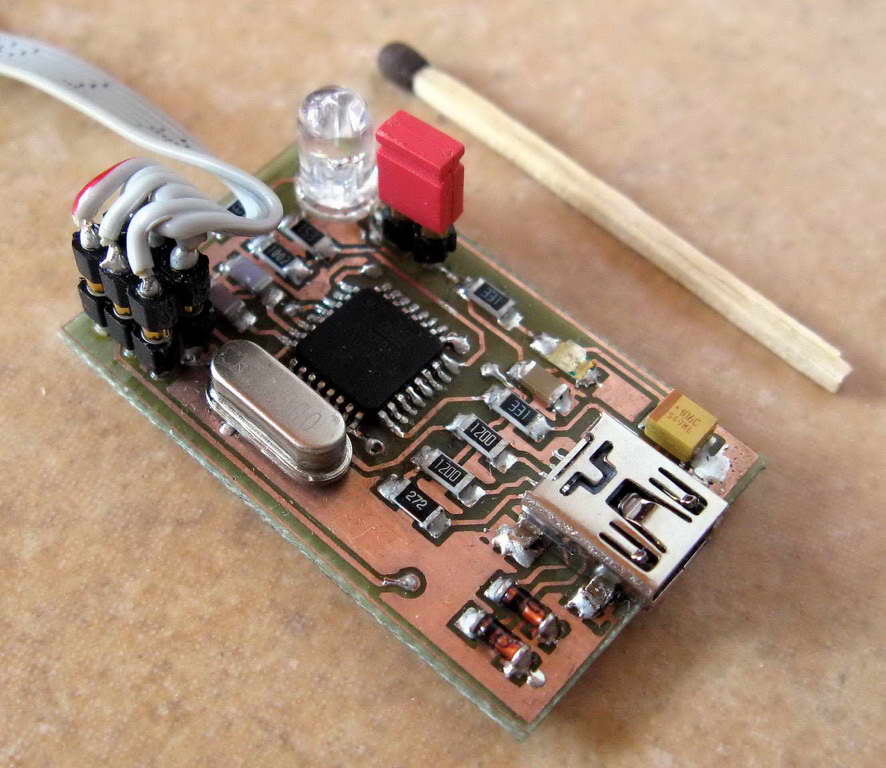

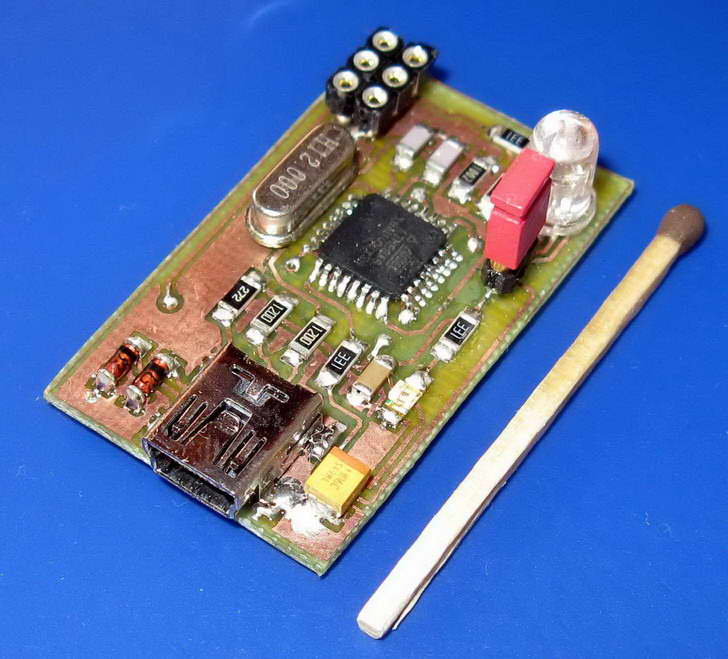

Elkészitettem Topi AVR Doper-jét, mini USB-s változatban. Kettő lett belőle.
Az egyik 10 lábas full verzió, a másik pedig 6 lábas és csak STK500 kompatibilis módban lehet használni (Jumperek kiszedve).
Viszont az utóbbi, tartalmaz még egy bicolor LED-et, ami a külső nyákon jelenlévő táp esetén, pirosan világit, programozáskor pedig kéken.

Szép munka! Nem semmi beforrasztani egy ilyen IC-t!

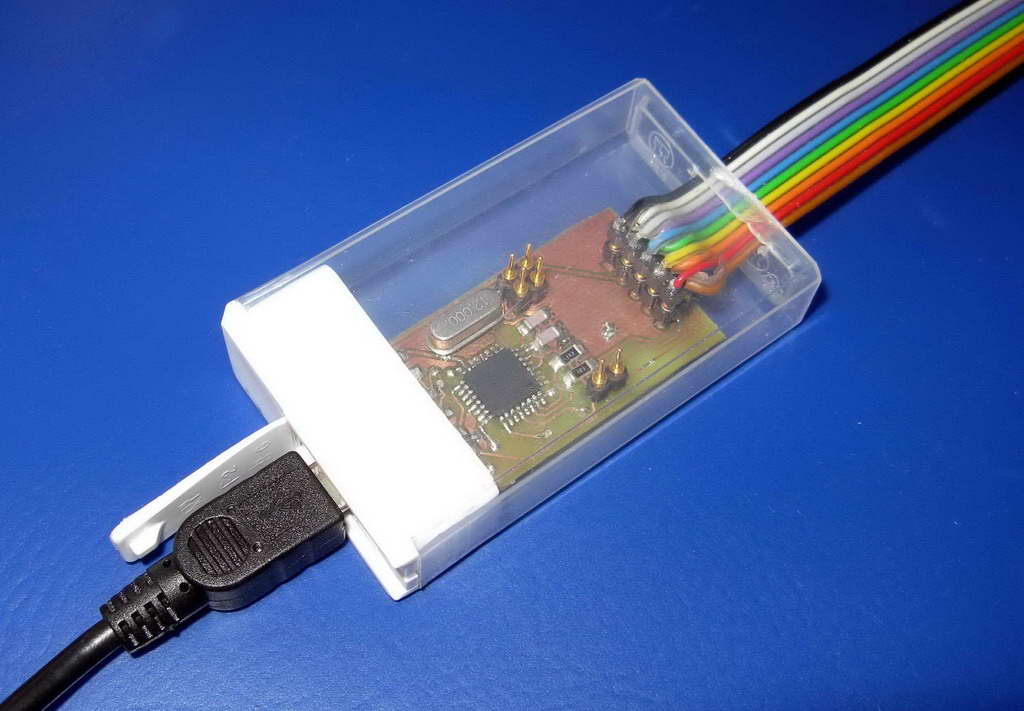

A visszazárhatós fedéllel ellátott "műszerdoboz" kifejezetten tetszik!

Le a kalappal! Gratula! :kalap:

Ejha! Szép munka! :kalap: Tetszik hogy ilyen pici az egész és ilyen precíz forrasztások vannak.

Amugy én összeszerelés után egy kis alkoholos fürdőt csinálok neki és igy lejön róla az összes gyanta aztán csilli villi lesz.

Ismét láthattunk egy példát, mire jó egy TIC-TAC-os doboz!

Nyákrajzot és pár soros szöveget kérek amit kitehetek a cikkhez!

Ez gyönyörű.

Köszi mindenkinek!
Zsuscsinyo: a nyák le lett fujva Flux spray-el, ezért olyan amilyen .

Topi: A nyákrajzot, természetesen küldöm. Köszi

Egyszerű, de mégis mutatós darab! :kalap:

Hali...

Ma voltam Terem Crosson és azafelé a nagy "TV" mellet jöttem el ja és az aodit nem hagyhattam le és ráadásként 3karikás volt xD

amint látható az 1ik képen sok kis darabból épül fel...

Lehet késő van de nem értem mi köze van ennek a "Ki mit épített?" topikhoz.

Talán tegnap feljött és az a lényeg,hogy 1-2 ember kiváncsi volt rá...

okés most már világos

Szia! Nem lehet, hogy rossz képeket töltöttél fel? Nem látom rajtuk, amit építettél.

Szép és precíz!

Ezeket te építetted? Szép munka, csak így tovább!!! Csak a helyesírásra és a tartalomra figyelj legközelebb egy picit.

Ezért 1 csillagos ötös jár Doncso mester!

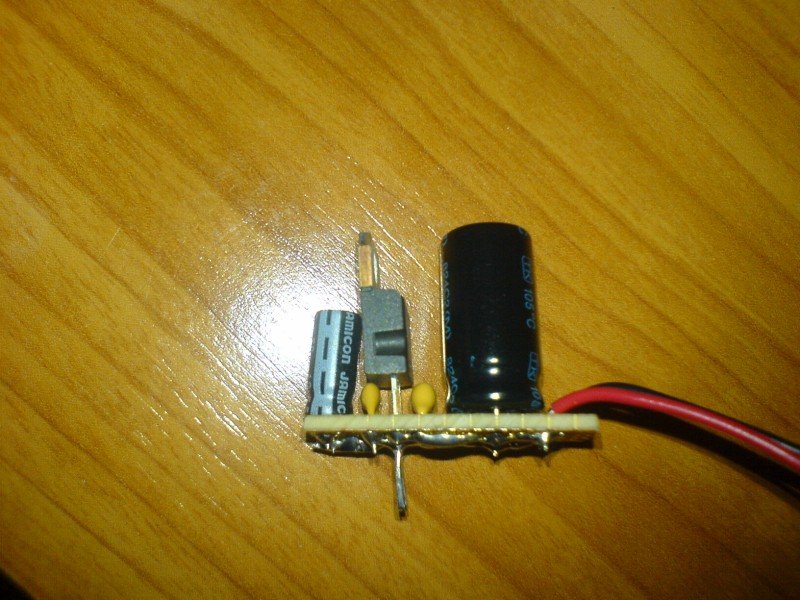

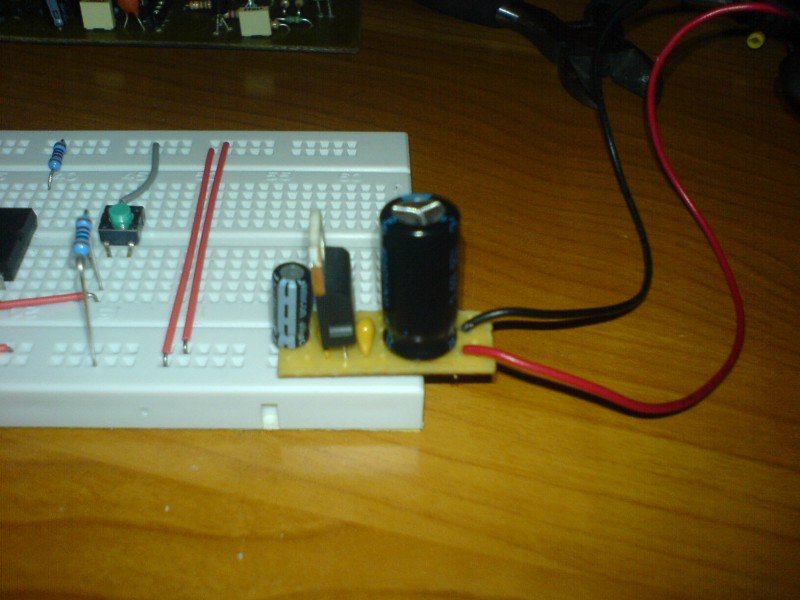

PBBPSU (PicoBreadBoardPowerSupplyUnit)

Nem nagy cucc, de pont ez benne a lényeg.

Minden rajta van ami kell. Egyszerű lyukacsos próbapanelra építettem rá. Az LM7805 két lábát meghagytam és azt kell beledugni a breadboradba.

9V-os elem csatlakozó van rákötve, így elemről, ill fali dugaszról is üzemel.

A 2.0 verzióba már raknék rá egy led-et is, esetleg egy egyenirányító hidat

Hehe! Jópofa!

Hello!
Aranyos és hasznos ! :yes:

Hali!

Csini lett
Megmondanád,hogy azmiaz a próbapanel mellett?

köszönöm. Azt hiszem egy ilyen kis eszköz mindenkinek kellene tényleg nagyon hasznos!

A próbapanelen a szervó vezérlőm van összerakva.
Itt van egy videó a szervó vezérlőről:
Szervó vezérlő a Hexapod topicban

A próbapanel mögött pedig a PIC égetőm egy része látható Egy JDM szerű soros égető. Saját áramforrással és MAX232 szintillesztővel is rendelkezik.

Szia!
Ügyes kis szerkezet!
Az egyenirányító híd védelmi szempontból nem rossz dolog, főleg ha nem mindig ugyanarról a forrásról táplálod, meg akkor akár egy csengőtrafóra is rákötheted (váltóáram).
Az elemes táplálásnál a ledet nem annyira tartom jónak (energiapazarlás).

Viszont ha nagyobb terhelés is lehet, nem árt egy olyan lemezből hajlított kis hűtőbordát rátenni, mint amit a csatolt képen rajzoltam.

A kis sasszemű!

igen, az egyenirányító a védelmi szempont miatt kellene nekem is, mert volt, hogy véletlenül megcseréltem a polaritást a tápon :S

Led azért lesz rá, mert volt már, hogy rossz volt a csatlakozó és nem kapott mindig szuflát és nem tudtam,h miért resetel a pic

Van otthon ilyen ráhúzhatós gyári bordám, de 2A-t bír a stab kocka. Azt hiszem ez a breadboard-os kivitelezésnél fedi azt a tartmoányt amit stabil 5v-ról kell majd táplálni

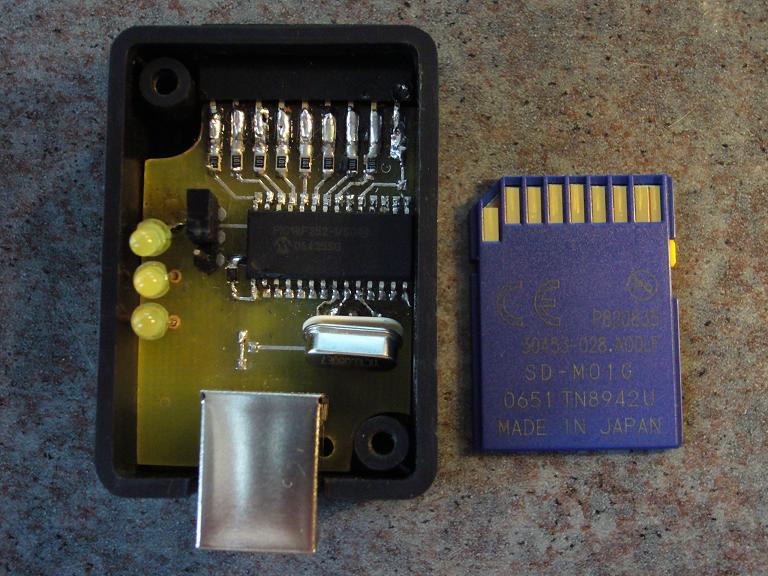

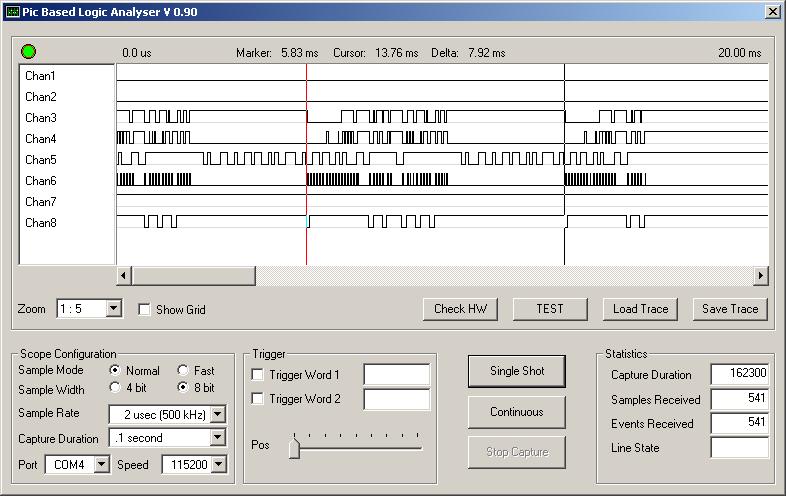

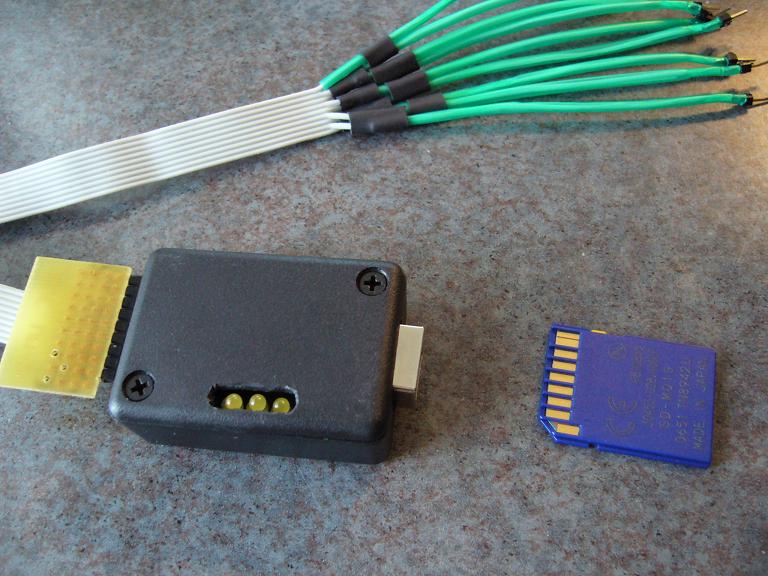

Már nagyon nagy szükségem volt egy logikai mintavevőre úgyhogy után építettem egyet ez alapján.
10Mhzen ketyeg a pic maximum 2us mintavétellel 8csatornán.
Sajnos a pic buffere kicsi ezért maximum mintavételezési sebességnél csak pár tizedmásodpercet tud "rögzíteni".

Csinos kis műszer lett

Ez nagyon profi. Nem tervezel róla cikket írni?
