Halihóóó!

Eddig azt hittem, hogy a Google meg Rambler a barátom, de most nem akarnak szóba állni velem..
Keresem a Monacor MMX-4 keverő kapcsolási rajzát, de nem találtam olyat, ami olvasható is. Esetleg valakinek? Nagyon megköszönném, ha nem kellene a panelről visszarajzolnom.

Sziasztok!

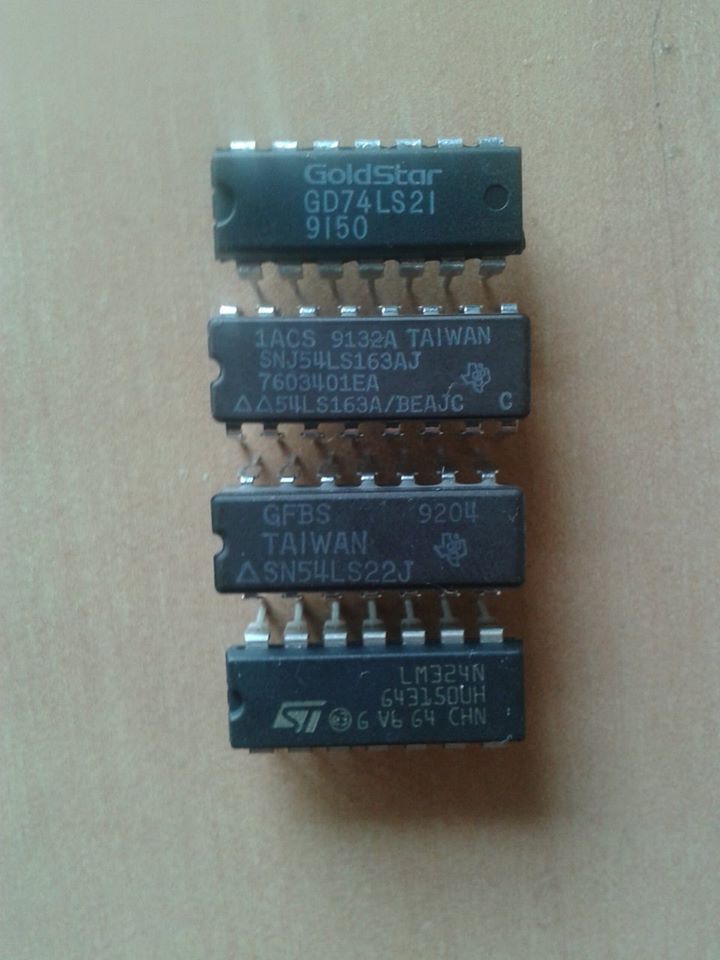

Mellékletben csatolt IC-khez keresnék kapcsolási rajzot!
Lehetőleg, tudjam is hogy miről van szó!

Ezek közismert IC-k , beírod egyenként a google keresőbe és mindent megkapsz, az 54-es sorozat megegyezik a 74-essel . a 324 .ben 4 db müveleti erősitő van

Talán eldönthetnéd mit is akarsz !!!

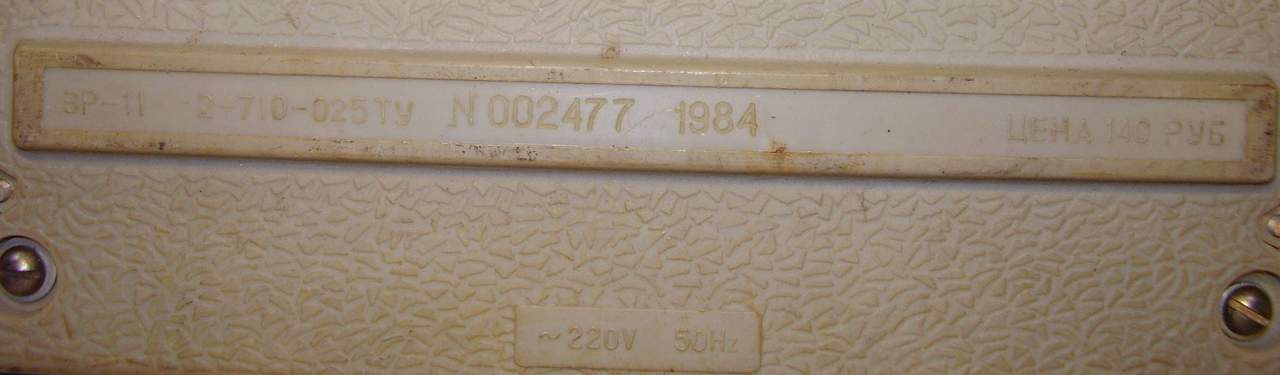

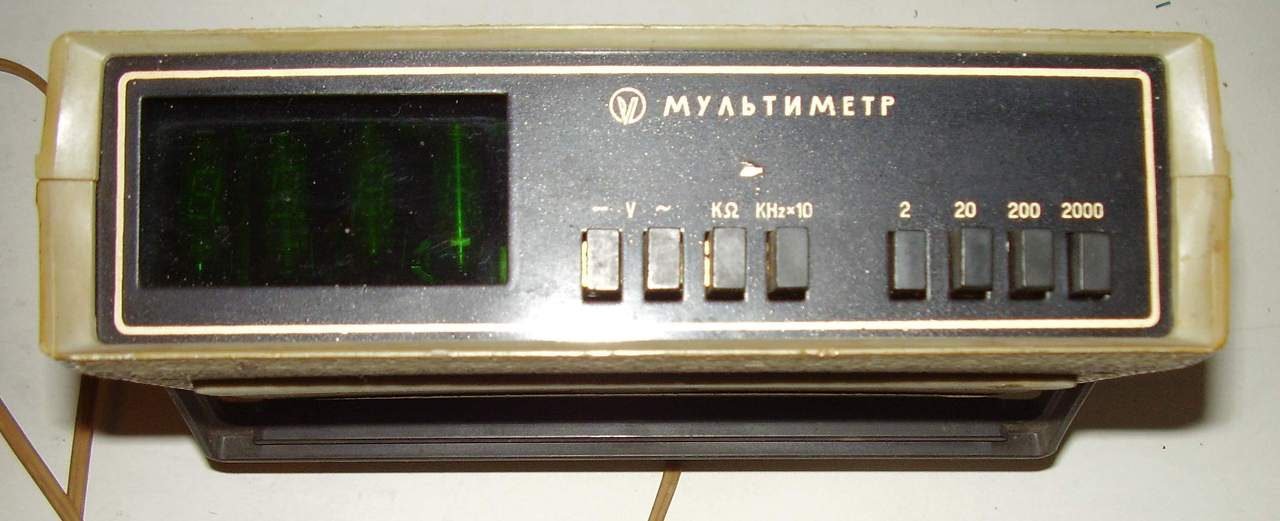

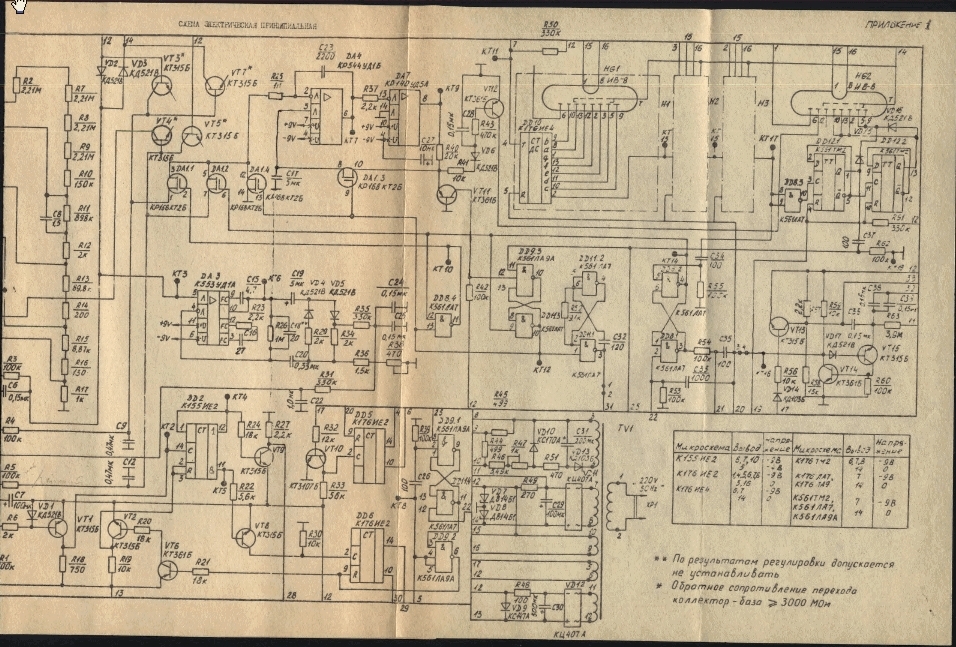

Ehhez a műszerhez keresek kapcsolási rajzot .

Csatoltan küldöm

Igen látom de itt a másik

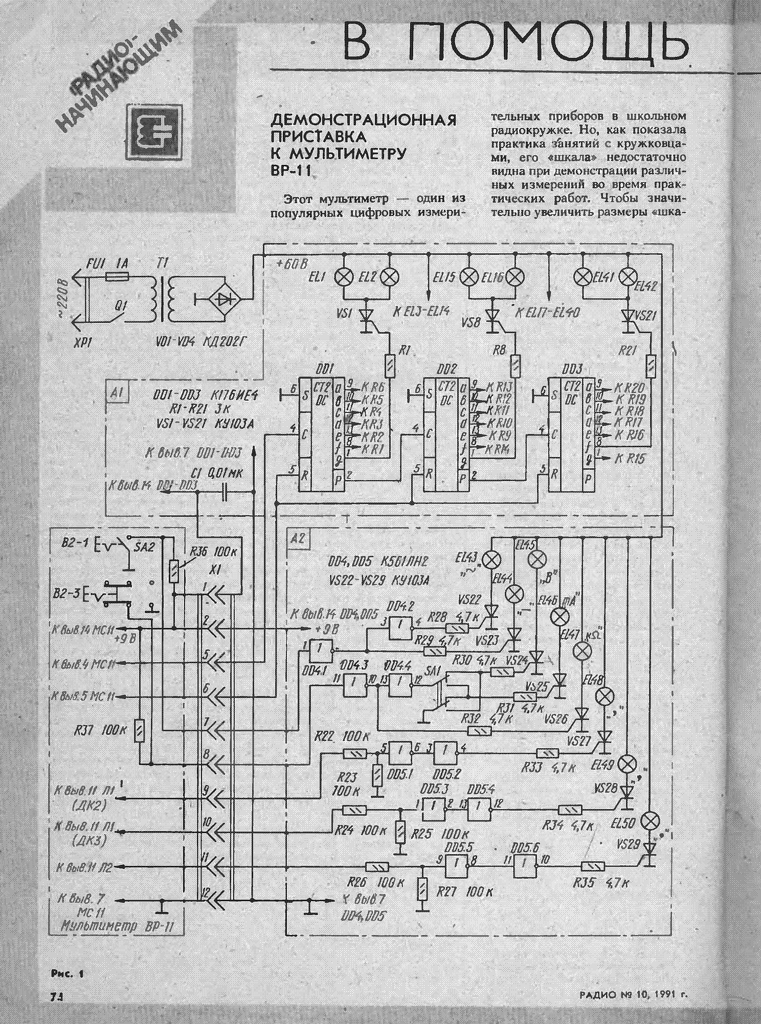

Küldök egy jobbat

Köszönöm.

Üdv Mindenkinek!

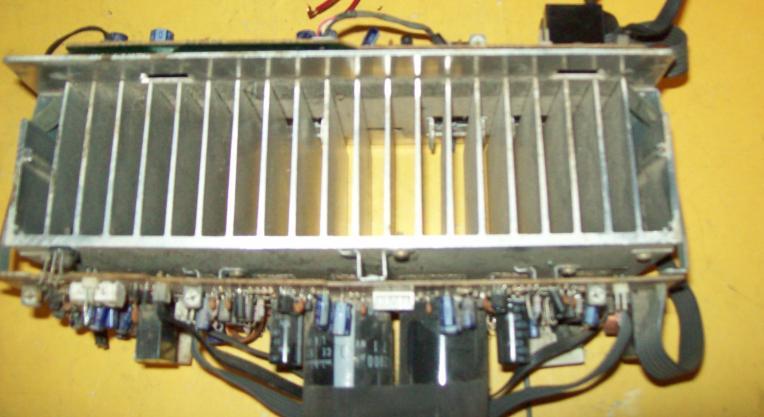

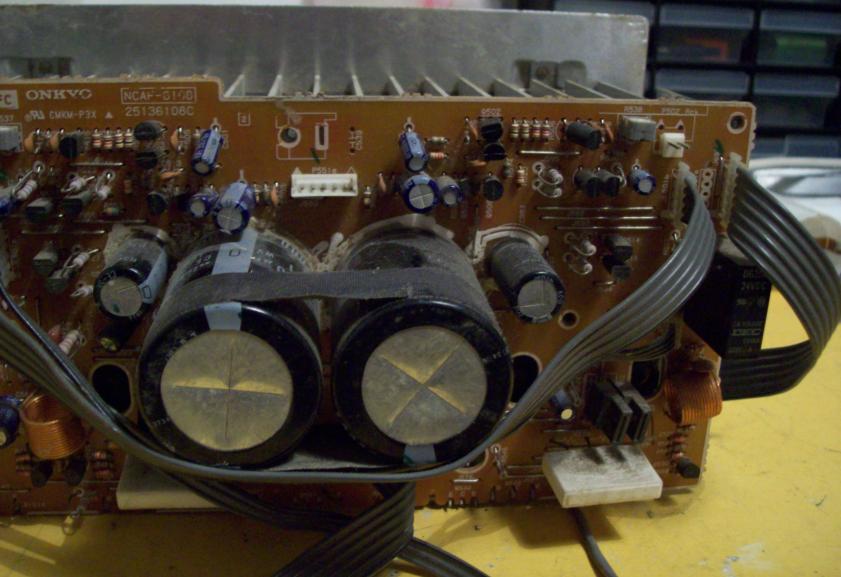

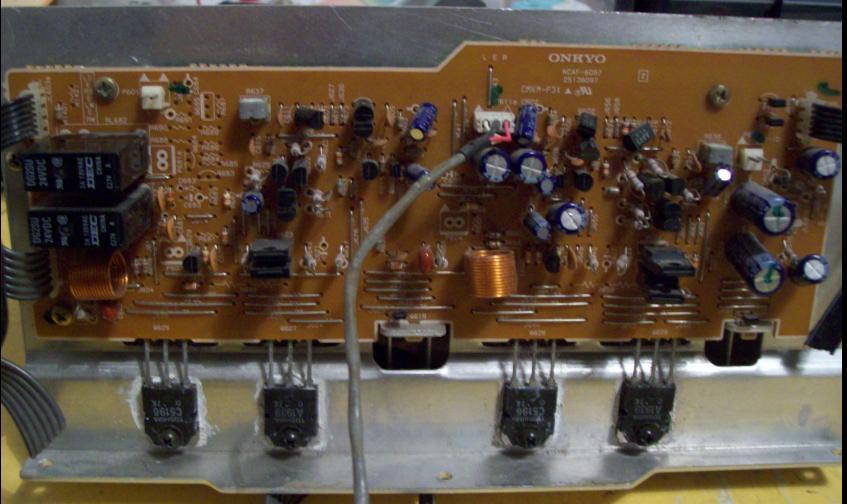

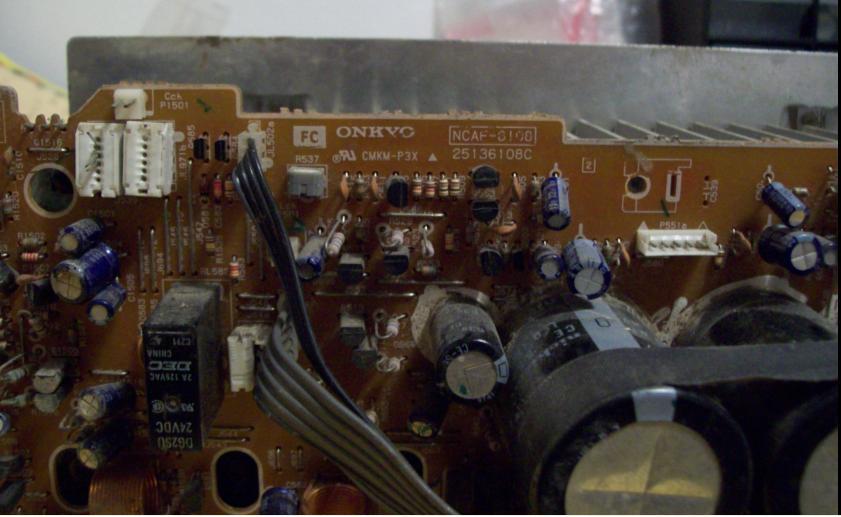

Van itt pár, nem túl jó minőségű fénykép.
Esetleg tudja valaki, hogy milyen típusú erősítő bele ez pontosan?
Valami ONKYO házimozi, de 1000 service manual-t végignéztem már, és egyik sem volt egyező.
Előre is köszönöm.

Annyit sikerült kiderítenem, hogy valami TX-DS széria, szerintem, mert azokban van hasonló, de egyezőt nem találtam.

először Bővebben: Link
azután Bővebben: Link

Nagy királyság!

Köszönöm szépen.

Üdv!

Szivesen

Sziasztok! Kapcsolási rajzot keresek mosfet panelhez. Arduino segítségével szeretnék ledszalagot vezérelni és ehhez volna szükségem egy mosfet panelre. Aukciós oldalon készen beszerezhető, de nagyon drága...szerintem fillérekből összeállítható házilag. Tud ebben segíteni valaki?

Szevasz! Hátha aktuális még az a GLE?!
BF759-el működik csak, javítok sok automatát. A relé 12V és 1000R ellenállású legyen a cséve, mert egyébként nem működik normálisan. (Omron, Finder) Az elkokat érdemes cserélgetni még.

Bővebben: Link

Köszi, de nekem 4 csatornára volna szükségem. Így ezzel a módszerrel megintcsak nem lenne olcsó dolog...

Sajna az alkatrészek árán nem hiszem hogy tudsz spórolni. Ahhoz már kicsit több mindent kell tudni, hogy kiválaszd a legolcsóbb, a feladatra még alkalmas alkatrészt.
Egyébként is rajzot kerestél, nem?

Bocsánat, nem vettem észre a kapcsolási rajzot s1m diódát mivel lehet helyettesíteni? Illetve azt a triakot? mert magyar üzletekben nem nagyon találtam ilyen típusokat...

Hello!
Keresnék egy kapcsolási rajzot egy siva ppa 500-hoz akinek megvan legyen már olyan kedves tegye ide fel vagy küldje el nekem!
Köszönöm!

Itt jön az, mit akarsz vezérelni...
Minden feladatra más alkatrész a legmegfelelőbb.Fontos az áram a kimenő feszültség , kell pwm vagy nem, ha igen milyen frekvencián...mennyibe kerül.Eléggé sokváltozós függvény.

Arduino segítségével szeretnék ledszalagokat vezérelni. nem RGB hanem 4 féle külön szalag külön külön vezérelve. 12V 5A-es trafóról menne de csak a mosfet paneltől...az arduino az egy 5 vagy 9V-os tápról kapná az áramot.

IRLML2502 talán egyik esélyes FET-nek . Valójában bármilyen logikai fet jó, ami a kívánt áramot/feszültséget tudja. A dióda meg csak motorokhoz kell, a ledekhez felesleges.
Az ellenállásokat is kihagyhatod. Ettől kezdve a kapcsolás redukálódik egy logikai fetre.Ennek a bemenete az arduino, kimenete meg a ledszalag. Mielőtt ezt kipróbálod, azért eljátszanák egy 555-ös kapcsolással, vagy egy CD4060-as alapkapcsolással ami 5V-ról működik, villogtatni a szalagot. Lehet az ezzel szerzett gyakorlatnak jó hasznát veszed a későbbiekben itt viszonylag büntetlenül kísérletezhetsz mindenféle tranzisztorral, fettel .Egyébként meg fillérekbe kerül. Ami ezzel működik, azt már az arduinora kötheted bátran.

Köszi!

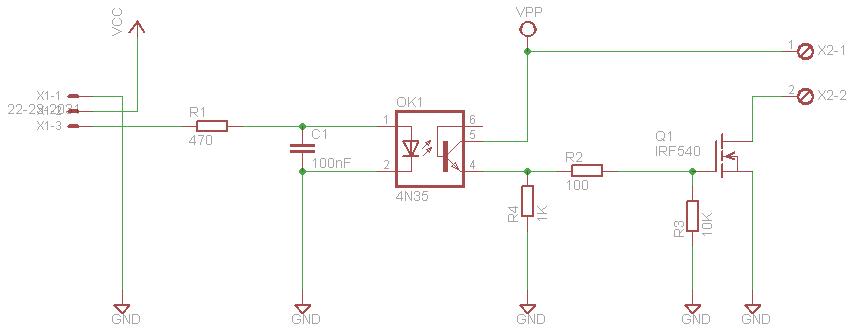

Találtam egy 4 csatornás mosfet modult. Esetleg nincs valakinek ehhez kapcsolási rajza?

Bővebben: Link

Szorozd meg ezt néggyel !!

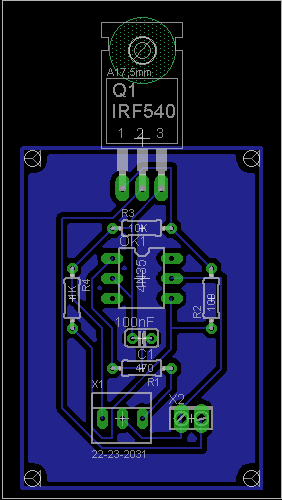

Megcsináltam eagle-ben a kapcsolási rajz alapján a nyáktervet, egyenlőre még csak 1-es egységet. Megnézné nekem valaki, hogy jó e? Köszönöm előre is!

Hááát működni talán fog de hogy nem szép az tuti ! Egy kis átrendezésel sokkal szebb és jobb lehetne .

Úgy néz ki , hogy a rajz szerinti kötések jó helyen vannak .Bár nem értem , hogy ha polygont használsz , akkor miért nem a gnd re , ha már telefóliás nyákot szeretnél , és még egyszerűbb lenne.

Nem nagyon sikerül úgy elhelyezni az alkatrészeket, hogy jó legyen...

Ha felteszed mondjuk ide a terveket eagle formátumban lehet hogy tudnánk segíteni...
