Huh..

Valaki megtenné hogy elmondja nekem hogyan kell lépésről lépésre másolni?
Azt hidtem tudom, de mégsem....

Sajnos a fórumon nem találtam leírást.

Szóval: Adott egy Sch + Brd

Az Sch egy részét szeretném másolni vagy 6x
úgy hogy a Brd-on is 6x az elkészített elrendeszett kapcsolás megjelenjen, majd stimmeljen is.
Másolni tudom. Azzal nincs gondom, de összehozni a kettőt képtelen vagyok.

Majd ezután folytatni szeretném az Sch és a Brd többi részét.

Hogy konzisztens legyen a terv, csak a schematicban másolj és generáld újra a boardot vagy updateld, de ekkor legyen megnyitva mindkettő egyidejűleg.
1. A GROUP paranccsal (szaggatott vonalas keret ikon) és egérrel jelöld ki a másolandó részt.
2. A CUT (olló) paranccsal a vágólapra teszed.
3. A PASTE (olló melleti ikon) paranccsal pedig tetszőleges helyre helyezed, majd újra PASTE ikonra kattintás, elhelyezés, stb., ahányszor akarod.

Szia!

Igen kipróbáltam, működik.
De a problémám sajnos nem tudtam megoldani.
Így az SCH-n rendben is van, de a board-ra az SCH-ban másolt alkatrészeket csak kiteszi , de az amiről másoltam az BRD-ben is meg volt szerkesztve.
áttörések, 2 oldalas rajz, egyebek.
Én azt szeretném ha a BRD -on a megszerkesztett részt is másolni tudjam úgy hogy konzisztens maradjon az SCH-val.
Tehát ne kelljen ujra elrendeznem kézzel és megcsinálni a kötéseket a board-on.
Erre van e lehetőség ?
(Ha esetleg forítva történne, Pl az SCH-n dobálná szét a másolt részt, már nem érdekelne annyira ha konzosztencia megtmaradna.)

Hello!
Ajánlom a következőt a figyelmedbe: Duplicating.ulp
ITT olvashatsz róla és innen is van.

A csomagban található leírást feltétlen olvasd el!

Nagyon köszönöm!

Áttanulmányozom. Próbálkoztam már vele, de leírás nélkül nem boldogultam.

Sziasztok

Segítséget szeretnék kérni abban, ha a grid be van kapcsolva hogyan lehet az egyik alkatrészt, huzalt a vonalra rakni, a másikat pedig közé?

Állítsd át a gridet fele akkorára

A grid beállitását lehet menetközben is módositani. Egy nyákon különféle alkatrészek,különféle lábkiosztással is találhatók,mindig olyan sűrűségű rasztert kell beállitani ami megfelelő. Tehát ha a rácsosztás közé akarsz vonalat húzni legegyszerűbb a grid osztáspontjainak felezése. Ha a túl sűrű háló zavar,kapcsold ki. A vezeték ennek ellenére is a megfelelő osztásra ugrik.

Háát nem tom. Letöltöttem ,átolvastam 1000x, Eltöltöttem vele 3 Órát, de nem jöttem rá hogy én vagyok a nagyon béna, vagy nem műkszik nálam a dolog.
Valaki MAGYAR nyelven el tudná magyarázni a használatát?

Köszi szépen, mindkettőtöknek!
Lehet hogy már az idegtől nem jutott az eszembe

Ha lenyomva tartod a bal oldali Alt gombot, akkor a finomabb (finest) grid beosztásra tudsz illeszteni, ez alapból a fele a rendes grid-nak.

Na, ezt én sem tudtam... eddig.

Pedig ott van a grid ablakában. Alt(ernative) grid...
(Végre van valami, amit én mondhattam meg MPi-c barátomnak az Eagle-vel kapcsolatban! Juhé!!! )

Pedig azt hittem, hogy gyakorlott felhasználója vagy az Eagle-nak.

Ezt Nekem írtad? Mert én segítettem MPi-c barátomnak most...
Amúgy MPi-c a legtöbbet a 3D-ben segített nekem! (Abban Ő van otthon.)

Van egy jogtiszta EAGLE programom. De a főnököm azt akarja, hogy, a kapcs rajzok, PCB-k és lib-fájlok jól arhiválhatók és visszakereshetők legyenek. Ez akkor lenne lehetséges, ha ezek a fájlok ASCII text formátumúak lennének.
Tud-e Valaki olyan EAGLE parancsot, parancsfájlt, ulp-t, vagy akármi egyebet, ami az sch, pcb és lib fájlokat (CR LF-fel tördelt) ASCII fájllá konvertálja, -hogy arhiválható legyen- és visszakonvertálja, hogy később (az EAGLE programmal) ujra továbbeditálhatók legyenek?
A segítséget velőre is köszönöm.

üdv

Azt hogyan kell beállítani,hogy csak egyoldalas nyákra csinálja a rajzot?(mert nekem mindég kettőre csinálja)

Az autorouternél az első lapon arra rétegre amire nem akarod hogy tervezzen n/a-t raksz

Ha itt tartunk arra hogy veszem rá, hogy a lehető legkevesebb helyen használja a másik oldalt, és átkötésnél az alkatrésztől egy icipicit messzebb csináljon egy átkötést a másik oldalra, mert állandóan az alkatrészlábtól vinné a másik oldalon a vezetéket, ami persze furatgalvanizált nyáknál nem probléma, csak hát otthon nem annyira jellemző a furatgalvanizált nyák.

köszi szépen ezer hála.
Ja még lenne egy olyan kérdésem,hogy hogyan lehet a kész rajzto mozgtni?

minek akarod mozgatni?
egyébként van a csoportkijelölő (szaggatott vonalas kocka) kijelölsz mindent, rámész a move ikonra, és jobb gombal kattintasz a kijelölt részen valahol. Aztán húzod ahova akarod, csak nem tudom minek.

A DRC-ben megadhatod, hogy "mennyibe kerül" a Top layer használata. (Fejből meg nem mondom, hogy melyik fülön van, de van egy olyan rész, ahol fel vannak sorolva a dolgok, mellettük egy-egy érték, mint a Via, a Top layer, a Bottom layer, stb. Ha a Top layert jó magasra állítod, akkor nem "szívesen" fogja használni.

Ezt is itt lehet szerintem megbuherálni, mert ha a "Via" értékét alacsonyra állítod, akkor igyekezni fog a Bottom layeren vezetni (persze csak akkor, ha közben a Top layer "dárga").

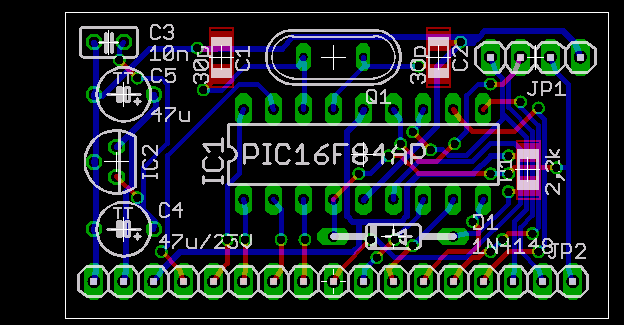

Mellékelem a képet, megadtam, hogy lehet rajta 100 via, 99 a top cost mindenhol 30 volt a via cost, de az alsó tüskesornál még igy is elb...
Hogy veszem rá, hogy semmiképpen se csináljon ilyet, mert ezt képtelenség beforrasztani!!!!

köszi

Még lenne egy kérdésem,+ alkatrészeket hogyan lehet belerakni ami nincsen benne?
Vagy merre keressem?

Szia !

Bocs, hogy beleszólok, de több sebből is vérzik a rajz.
Hirtelen nézve kb7-8 via szükségtelennek látszik, plusz az Y elágazás...stb hát......

Üdv!

hát szerinted én raktam bele??????? Nem az autorouter, de bezzeg ahova kéne oda nem rakott! Ez a bajom, hogy magyarázom meg neki, hogy alkatrészlábat ne próbáljon toppal kötni!

Hogyan lehet alkatrészt csinánli ami nincsen a progiba?

Így: Új alkatrész létrehozása az Eagle-ben

Szia !



Igen, és most kellene annak jönni, hogy manuálisan rajzolod tovább. Ugyanis egy olyan program sincs ami tökéletesen a te elgondolásodat fogja tükrözni.
(Program nem gondolkodik, neked kell helyette)

Program adott egy alapot, manuálisan javítsd és alakítsd olyanra amilyenre te szeretnéd, mert ahogy minden programnak ennek is meg van a maga hibája. Nem egy nem kettő.....

Ha szabad ezzel a képzavarral élnem "Ne várd hogy a sültgalamb berepüljön"

Üdv!

Szia !

EAGLE használata video
