(#) muabid hozzászólása Okt 28, 2023 /

Van egy autóriasztó aminek a távadója meghalt a típusa rhino z1m . Ennek kellene a kapcsolási ,az az a bekötési rajza .Vettem egy másikat , annak megvan a bekötési rajza . Ki szeretném cserélni az újra . csak nem tudom a régibe melyik vezeték hóvá megy . Ebben szeretném segítségeteket kérni . Köszönettel .
(#) kzozo válasza muabid hozzászólására (») Okt 30, 2023 /

Hello. Ha a riasztó bekötési rajzára gondolsz, azt a használati utasításában megtalálod, csatolom.
Miért nem próbálod meg a jelenlegi riasztóhoz feltanítani az új távadót?
(#) Steven19 hozzászólása Okt 31, 2023 /

Sziastok. Mindenkinek tiszteletem.

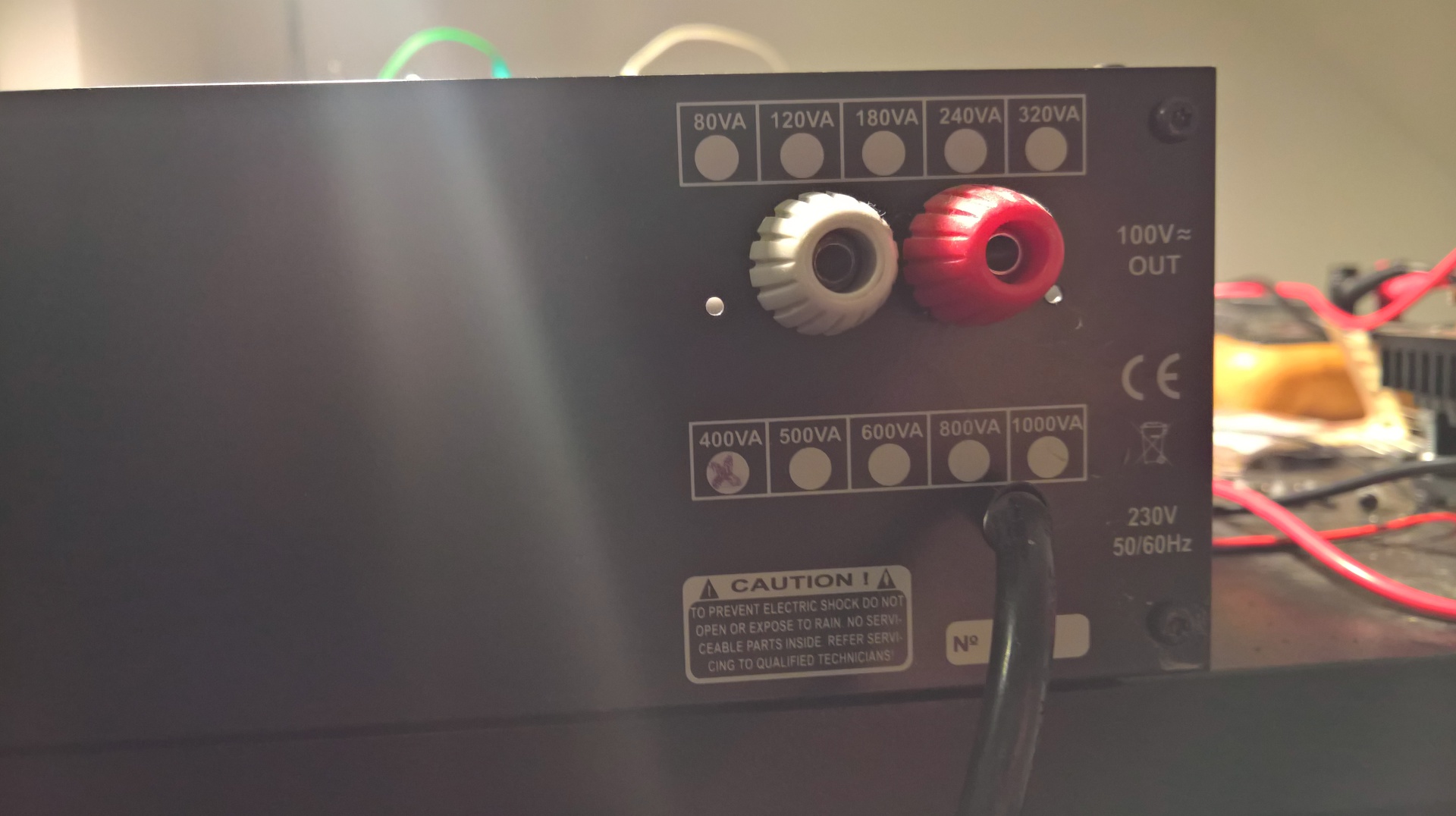

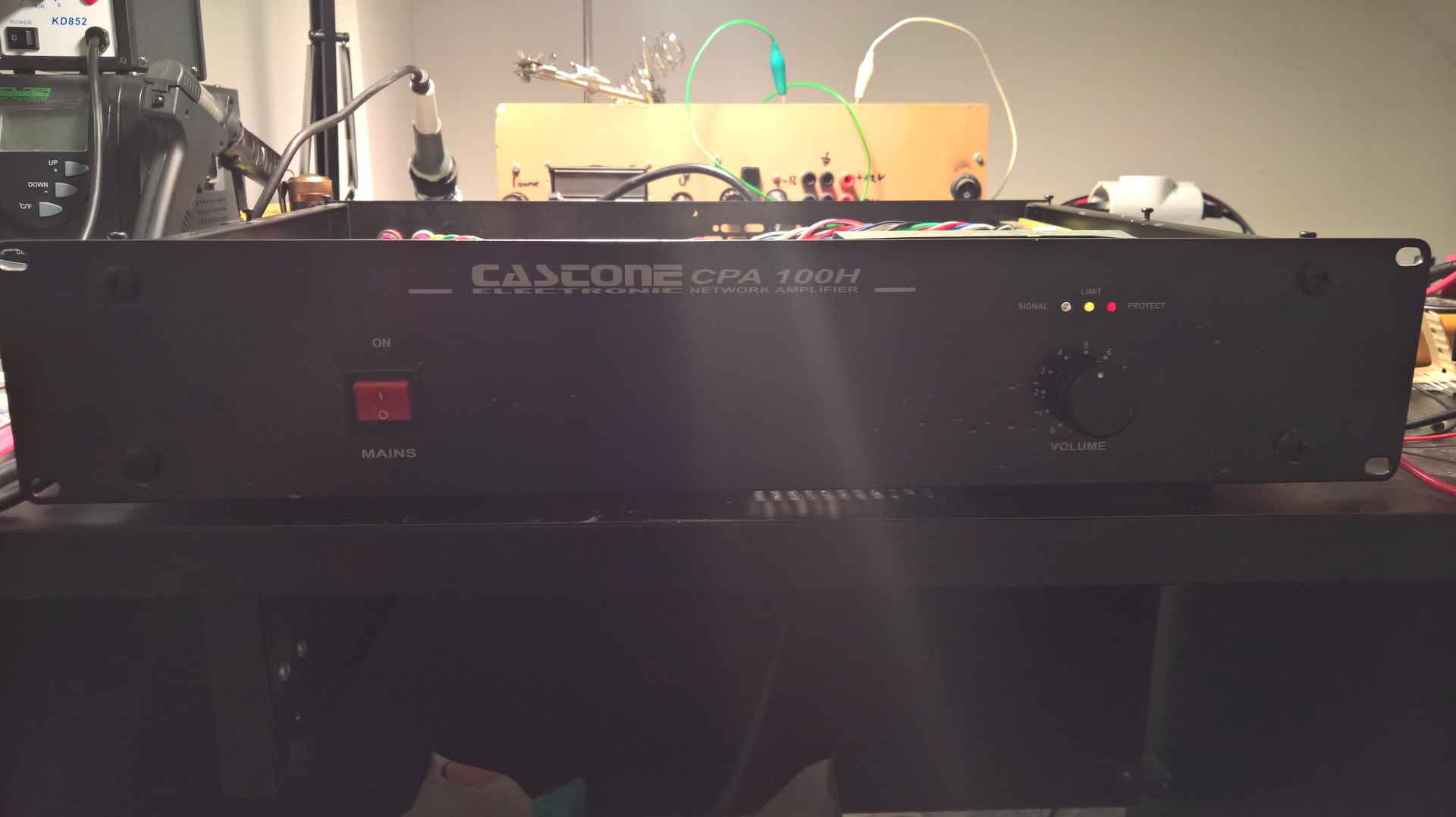

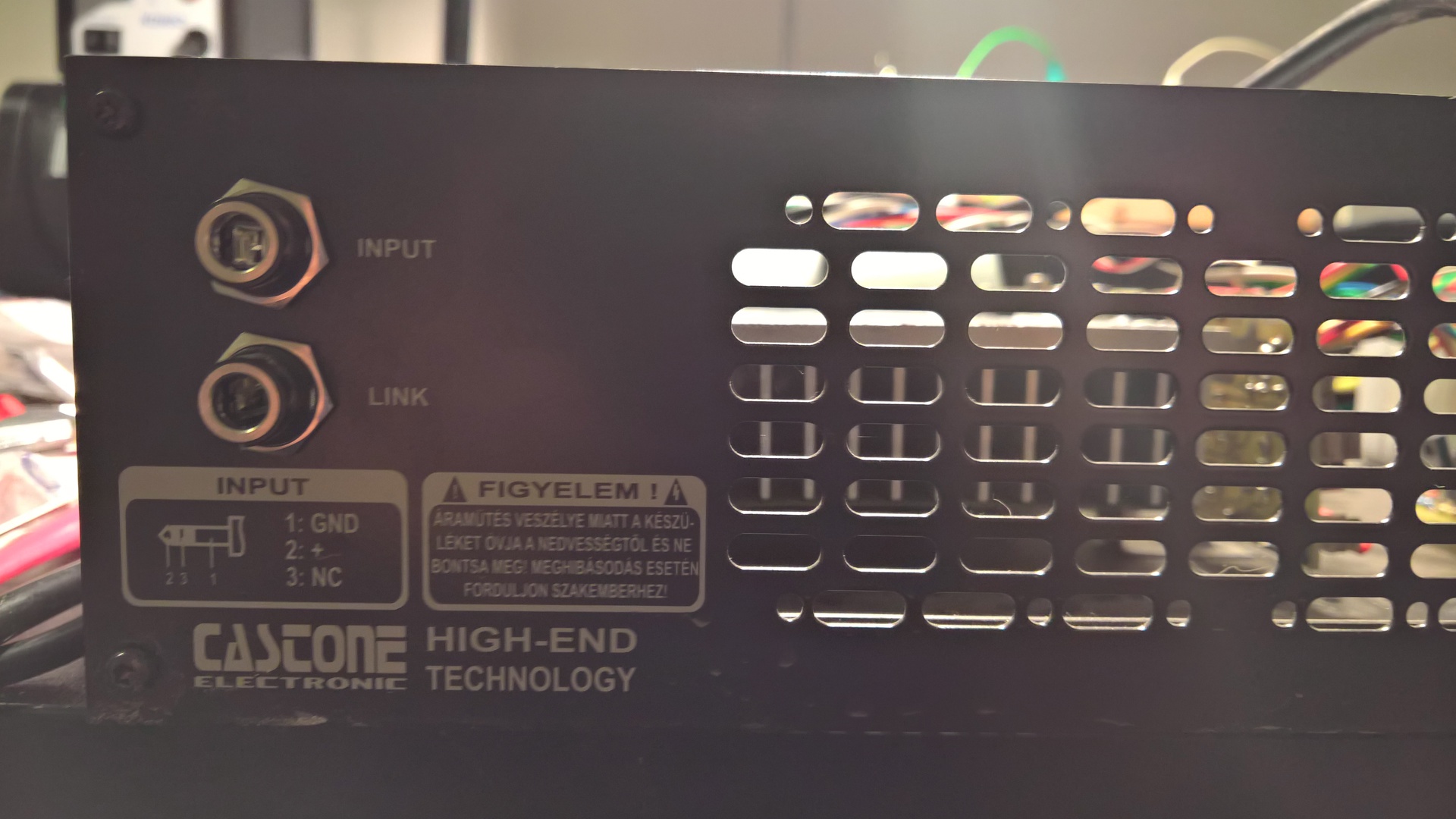

Kapcsolási rajzot szretnék kérni egy 2021-es gyártású Castone CPA-100H 400VA 100V kimenetű kimenőtrafó nélküli erősítőhöz. Eljutottam addig hogy mindkét végfokot rendbe raktam, végtranzisztorokat cseréltem, source ellenállásokat, ami megvolt égve 2db 0,6W-os ellenállás azt is cseréltem ezek 680Ohm-ok voltak a bal oldaliban, de a nyugalmi árama mégis lassan felfelé kúszik. A jobb oldal stabil, de Szkópra még nem tettem rá. Végtranzisztorok IRF640N. Nem vagyok már kezdő, de a rajz sokat segítene, Ha nem lesz rajz akkor visszarajzolom.
Legyetek szívesek ha van valakinek akkor szeretném elkérni.
Előre is köszönöm
A hozzászólás módosítva: Okt 31, 2023
(#) szines hozzászólása Nov 8, 2023 /

Jó reggelt,sziasztok!
Keresem a Vicsys féle Chronotemp dokuját.
Találtam itthon a sűrűben egy félkész példányt,befejezném.
Még az üres PIC is benne van,nem rémlik miért akadt meg a dolog.
(#) Gafly válasza szines hozzászólására (») Nov 11, 2023 /

Mert üres az eszközöd?
Nem értek hozzá.
(#) szines válasza Gafly hozzászólására (») Nov 11, 2023 /

Nem csak a 16 f877A üres,de egy pár alkatrész is hibádzik,csak nem tudom mi.
Anno Vicsys honlapjáról szedtem,de már nincs fent.
(#) furko válasza szines hozzászólására (») Nov 11, 2023 /

Szia!

Talán ez az.
(#) furko válasza szines hozzászólására (») Nov 11, 2023 /

Van egy lay is. Első fül eredeti, a többi saját.
(#) szines válasza furko hozzászólására (») Nov 12, 2023 /

Nagyon köszönöm !
Király vagy.
(#) bbb válasza szines hozzászólására (») Nov 12, 2023 /

Bár a régi honlapja már nincs meg, csak az internet archívumban, a kapcsolásait ide a hobbielektronikára rakta fel, azok továbbra is elérhetőek. Bővebben: vicsys adatlapja
(#) szines válasza bbb hozzászólására (») Nov 12, 2023 /

Pont ez nincs benne.
Meg sok más sem. Pl. menetszámláló.
(#) bbb válasza szines hozzászólására (») Nov 12, 2023 /

Ezért írtam úgy, hogy az internet archívumban van meg a lapja... Ezt a kapcsolást érdekes mód valóban nem itt tette közzé, viszont elérhető: Internet Archive 2010
(#) ocsibacsi63 hozzászólása Nov 17, 2023 /

Üdv minden hozzáértőnek!
Az YS-1012-T12 típusú 12v 1A-es tápegységem kimenő feszültsége egy kis terhelésre(pl.0,5 A) lesik(5V körülire).
A kérdésem, tudna-e valaki egy kapcsolási rajzot küldeni?
Megköszönném a segítséget.
(#) Lacika válasza ocsibacsi63 hozzászólására (») Nov 17, 2023 /

Bővebben: Link
A hozzászólás módosítva: Nov 17, 2023
(#) ocsibacsi63 válasza Lacika hozzászólására (») Nov 17, 2023 /

Köszönöm szépen a gyors segítséget!
Ha netalán "elakadnék",majd jelzem!
Mégegyszer Köszi!
(#) alita hozzászólása Nov 24, 2023 /

Szervusztok !

Keresem a THO DH-MMA300A inverteres hegesztő kapcsolási rajzát.

Segítséget előre is köszönöm.
(#) endrusz válasza alita hozzászólására (») Nov 24, 2023 /

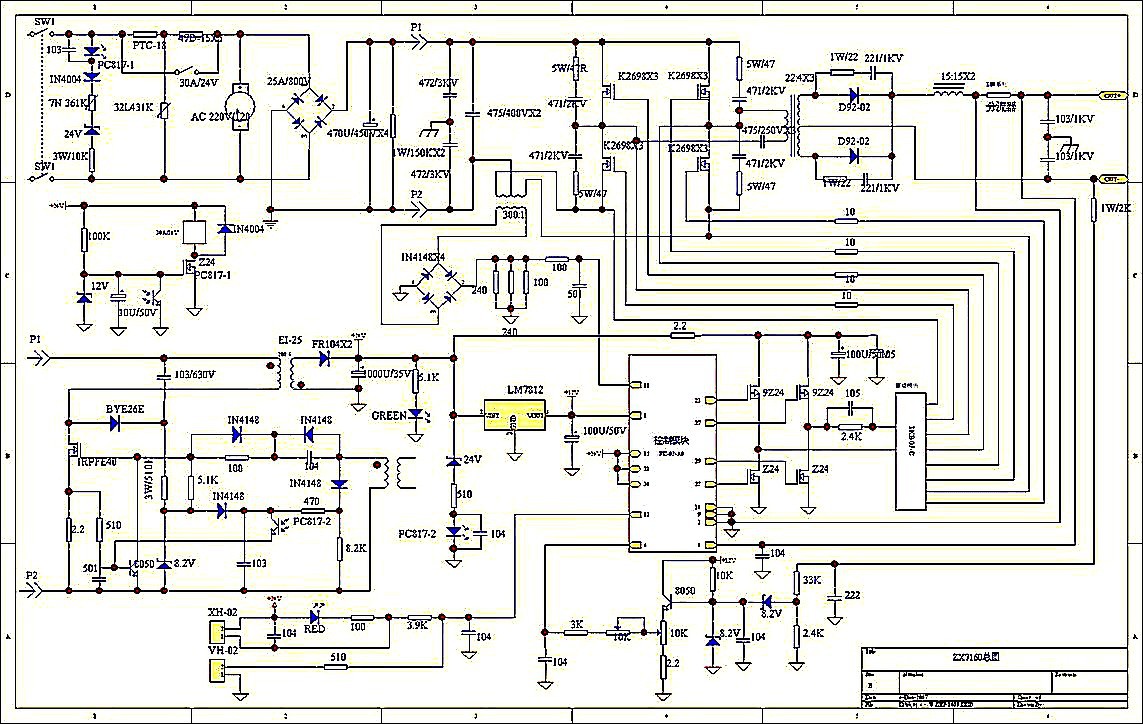

MMA 300 SCH
(#) endrusz válasza endrusz hozzászólására (») Nov 24, 2023 /

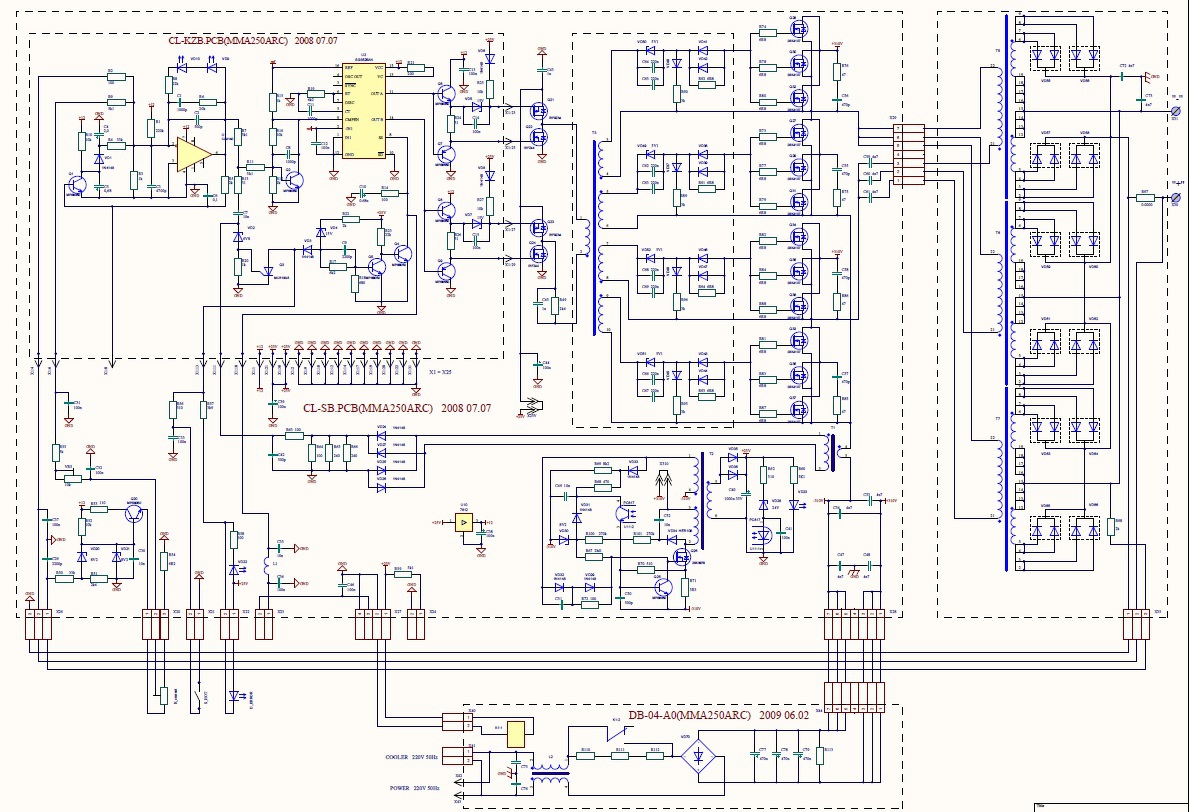

MMA 250 SCH
(#) alita válasza endrusz hozzászólására (») Nov 24, 2023 /

Szervusz Endrusz !

Magyon szépen köszönöm a megküldött kapcsolási rajzokat keresésemre.

Üdvözlettel:Alita
(#) segítő hozzászólása Nov 26, 2023 /

Audio Note I zero erősítő (ECL82) kapcsolását keresem. Blokkvázlat is elegendő.
A hozzászólás módosítva: Nov 26, 2023
(#) Gabor1974 hozzászólása Dec 8, 2023 /

Sziasztok!
Szükségem lenne MIO MiVue SmartBox kapcsolási rajzára ha van neki, vagy mivel helyettesíthető ez az egység. Valami szünetmentes autós kamera tápegység lenne, de mégis hogyan épül fel?
Mivel lehetne 100%-ban helyettesíteni, ami házilag is megépíthető?
Sajnos nekem nincs ilyenem.
Köszönöm,
Gábor
(#) Kastler válasza Gabor1974 hozzászólására (») Dec 9, 2023 /

Hello a Xiaomi-nak is van hasonlója Hardwire kit néven, a lényege hogy, a gyujtás levétele után is működik amíg az autó akksija egy adott szint alá nem merül.
(#) Nasir Pirooz hozzászólása Dec 12, 2023 /

Sziasztok!
Egy walkie-talkie-t szeretnék készíteni, azonban az online kapcsolási rajzokba belekeveredtem. Tudna valaki küldeni egy megbízható kapcsolási rajzot könnyen beszerezhető alkatrészekkel?
(#) Gafly válasza Nasir Pirooz hozzászólására (») Dec 12, 2023 /

(#) Lamprologus válasza Gafly hozzászólására (») Dec 12, 2023 / 1

Akkor hol marad az építés öröme?
(#) Remci válasza Lamprologus hozzászólására (») Dec 12, 2023 /

De ez csak ultra "rövid " hullámú
(#) user1914 hozzászólása Dec 14, 2023 /

Szevasztok!
Keresem az EXPERT NXWI200 hegesztő kapcsolási rajzát vagy esetleg a közelítő hasonló felépítésű készülék rajzát.
Előre is köszönöm ha valaki tud ezzel kapcsolatban segíteni.
További kellemes napot mindenkinek.
Üdv. M.
(#) VIM válasza user1914 hozzászólására (») Dec 14, 2023 /

Szia! Gyere át ide és beszélj vele. Elég jól ismeri ezek lelkivilágát és szerintem tud Neked segíteni a javításban (ha javítható egyáltalán).
(#) user1914 válasza VIM hozzászólására (») Dec 15, 2023 /

Köszi szépen.
Akkor először fejböl megoldom a méréseket.
Üdv. M.
(#) Laci66 hozzászólása Dec 28, 2023 /

Sziasztok!

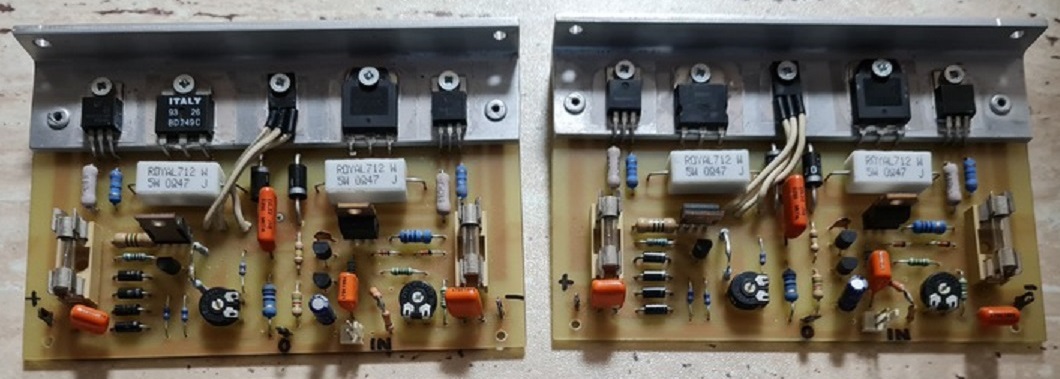

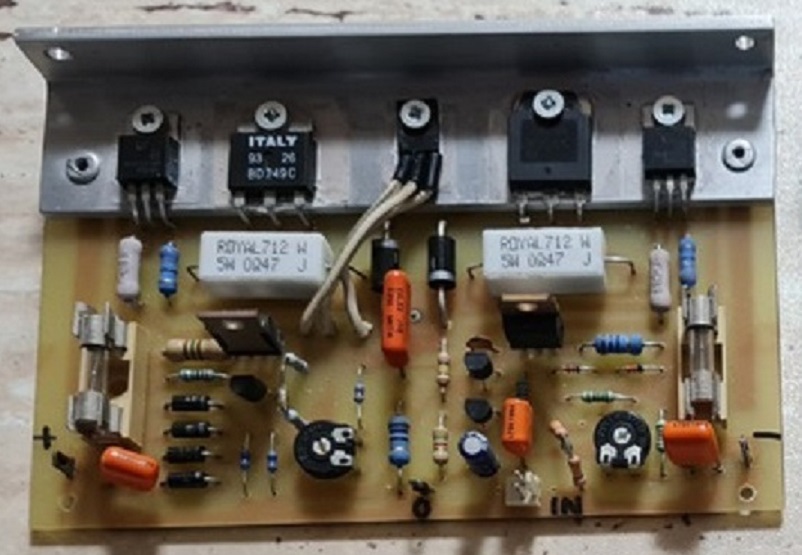

Ezekhez a végfok panelekhez keresnék kapcsolási rajzot és leírást.
Hány Voltról megy, hány Ohmon mennyi Wattot ad le, milyen színű dobozban érezné jól magát, stb.
Előre is Köszönöm a segítséget!
