Ez a téma ha úgy tetszik a mi "kiállítótermünk", nem pedig a ki mit csinált volna másképpen, mások helyett, és legfőképpen nem javítós téma.
Minden készüléknek van saját témája, ott kell kitárgyalni a részleteket!
FONTOS! A kapcsolási rajzok keresésére is van saját téma, ott keressetek rajzokat!
Lemaradt, hogy az első képen a pwm-es meghajtó látványterve van, a másodikon a nyák, míg a harmadik képen 20db nyákocska a ledeknek. (bár a képek magukért beszélnek
 )
Nagyon szépek, gratula
 Szabad tudni hogy a látványterv mivel készült???
Idézet: „Szabad tudni hogy a látványterv mivel készült???” Csak a fájl nevére vess egy pillantást!
Üdv!

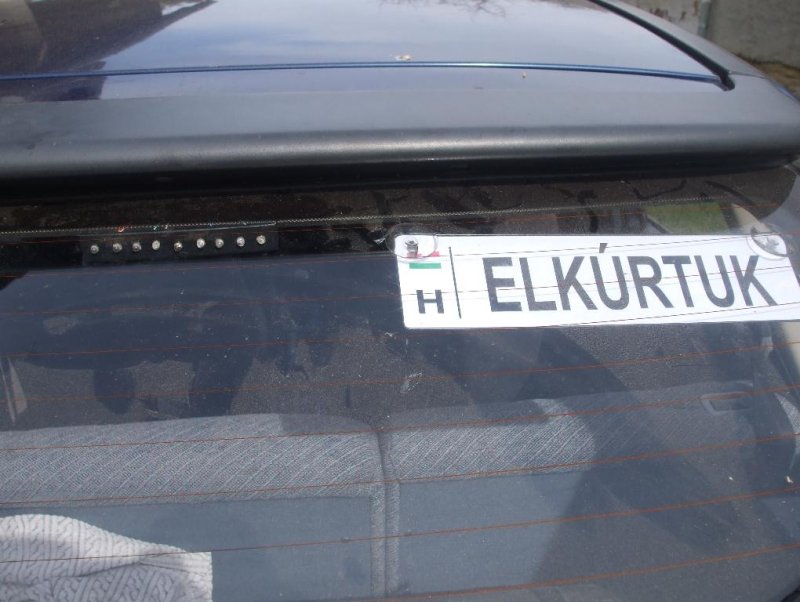

Ma csináltam a kis Opelra plusz féklámpát. A dolog érdekessége,h egy decimális számlálóról megy a dolog és a 9 leden oda vissza fut a fény, ha nyomom a féket. A tápja a féklámpára van kötve közvetlenül. A ledek is különlegesek, legalábbis nekem, mert most vettem először ilyet. Nem piros, hanem rózsaszínes lilás.
Nem rossz, de azt ugye tudod, hogy a rend bölcs őrei ezért harapnak? Ha meglátják, akkor sokba fog kerülni...
Én meg azt utálom amikor előzgetnek mint a hülyék. Szerintem az sokkal rosszabb, mégse harapnak elég nagyot azért a rendőrök. Erre meg csinálok majd egy kis kapcsolót előre amivel ki lehet iktatni.
Elkészült a forrasztóállomásom. Köszönet Attila86-nak, hogy közzétette a kapcsolást.
mostmár le is veheted a gyári féklámpákat,utána meg a hátsó lökháritót is.és kész az utcai versenyautó
mondjuk zsigulinál ez minimum....egyébként mért szólnának neki a zsaruk?.látják hogy májkl vezet.
Jól néz ki az előlap!A belsejéről is láthatnánk képet?
Ha lesz időm szétszedni, akkor igen. Összerakás közben elfelejtettem fotózni.
A gyári féklámpa feketített búrában van
 Most már van egy kis kapcsoló is elöl ami a testet kapcsolja. Egy szálat előrehúztam amit a kapcsolóval a kasznihoz lehet kapcsolni.

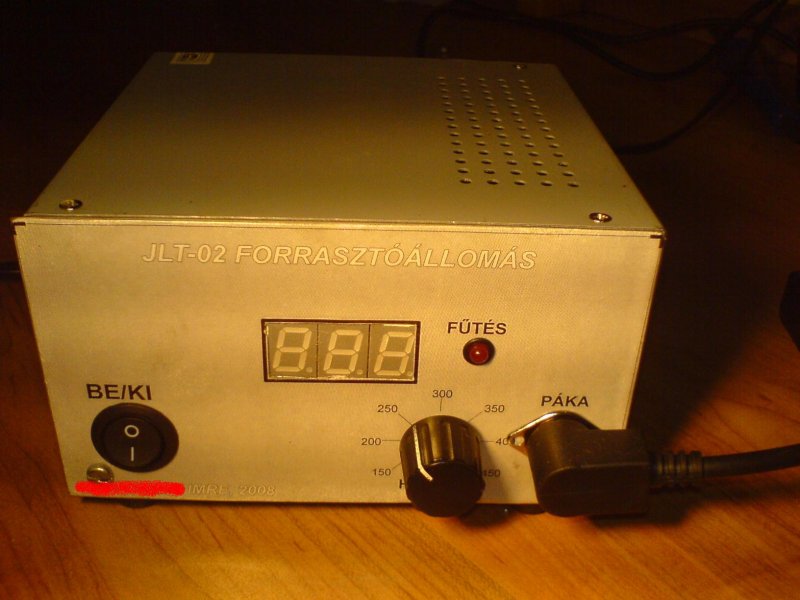

Volt időm lefényképezni a belsejét a FORRASZTÓÁLLOMÁSOMNAK .
Elkészitettem ezt a termosztát :http://www.unusualelectronics.co.uk/projects/proj2.php

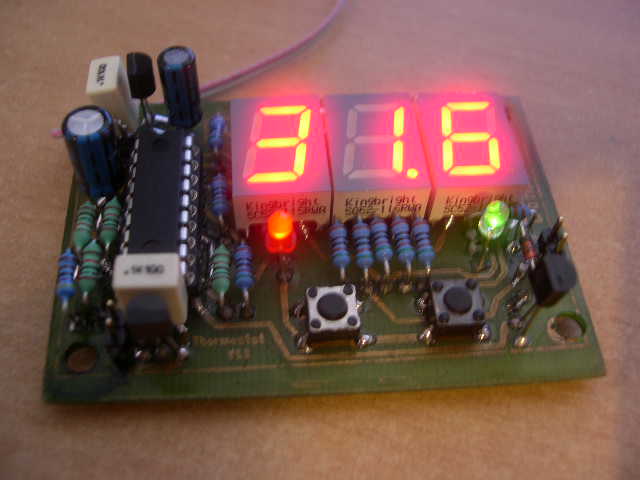

Számomra is hihetetlen de elsőre elindult! A firmware viszont változtatni kellene mert nekem -20 foktól kellene szabályozni.És néhány kép: Legközelebb használd az URL gombot, légyszi--vicsys
littlejoe: klassz lett, és a fotó is tetszik, szépen "izzik" a led kijelző.
Én meg kész lettem a vákuumszivattyú vezérlőmmel. Ez a kiforrasztó pákához kell. (amit a HQ -ban lehet kapni) Annyit tud, hogy bekapcsoláskor kb fél percig üzemel a szivattyú, és a pákán levő gomb megnyomásakor nyitja a mágnesszelepet és indítja a szivattyút. Ami a szelep bezárása után még kb 10 másodpercig termeli vissza a vákuumot. Még valami dobozt csinálni kell neki majd. Valami orvosi cucc volt ez gyárilag, 110V-os, ezért van rajta az a böszme trafó. A motort SSR kapcsolja, amit a gyári vezérlőből forrasztottam ki, több hasznos alkatrésszel együtt. Az új elektronika pedig a gyári helyett lett felcsavarozva. Meg lehetett volna oldani PIC-el is, de most az 555 volt a nagyobb kihívás nekem, ezért azzal készült el. (ill 556-al, mert 2 időzító is kellett ugye)
Jó lett, és a képek is!
 Ezt a hűtőzászlót megkérdezhetem hogy hol vetted? Nekem is van egy marékkal, de azokat egy barátomtól kaptam. Viszont ha elfogynak akkor nem tudom hol fogok kapni. Tetszik mert nagy a felülete, fekete, és mert gyárilag menetes. Eagle-ben is megrajzoltam unalmamban. Üdv.!
A gyári elektronikából jött ez is, a csavaros sorkapoccsal együtt. Nekem is megtetszett a menet benne, fel is van csavarozva. Gondolom a szivattyú rezgései miatt csinálták ilyen komoly rögzítésűre. Azt esetleg nem tudja valaki hogy mi is volt ez a kütyű régen ? A szürke tartály nagyobb volt, csak én fűrészeltem le 1/3 -ra, hogy elférjen mögötte a trafó. És a belsejében volt egy fura dolog: a tartályon keresztülvezetett, kb 1.5méter x 10-15 db vékony szilikoncső. A ki és bevezető nyílása a tartály két átellenes lapos végén volt. A két szükségtelen átmenő furatot úgy zártam le, hogy beleolvasztottam 1-1 kétforintost, és körbekentem ragasztóval
A Tec MA1040-es trafó ott figyel
Van vagy 20 darab nekem is ha valakit érdekel... Idézet: „Ezt a hűtőzászlót megkérdezhetem hogy hol vetted?” A napokban az InComp "turkáló" részében láttam ilyesmit. (Hogy pontosan ez volt-e, nem tudom, de hasonló volt nagyon. Nem figyeltem meg különösebben, mert mást kerestem, csak most, hogy kérdezted, villant belém, hogy ilyet (is) látttam ott. A hét elején.)
Nagyon profi, és a fotók is remekek! Ezért külön gratula!
valószínűleg orr szívó lehetett és a szilikon cső
azért volt benne hogy a váladékot lelassítva megakadályozza annak szivattyúba kerülését
Köszi a dicséretet mindenkitől.
[off] kaqkk: ewww, pfúúj :eek2: , remélem nem orrszívó volt csináltam egy móricka ábrát hogy hogyan is volt felgönygyölve benne a sok vékony párhuzamosan kötött szilikoncső. A szivattyú a vákuumtérbe csatlakozott, nem a csövekre. De nem off-olok inkább tovább, mert még kapok a fejemre. [off]
Szuper!
Ezt akartam én is megépíteni, de aztán a szilva féle PIC-est készítettem el ami PC tápról megy.
Sziasztok!

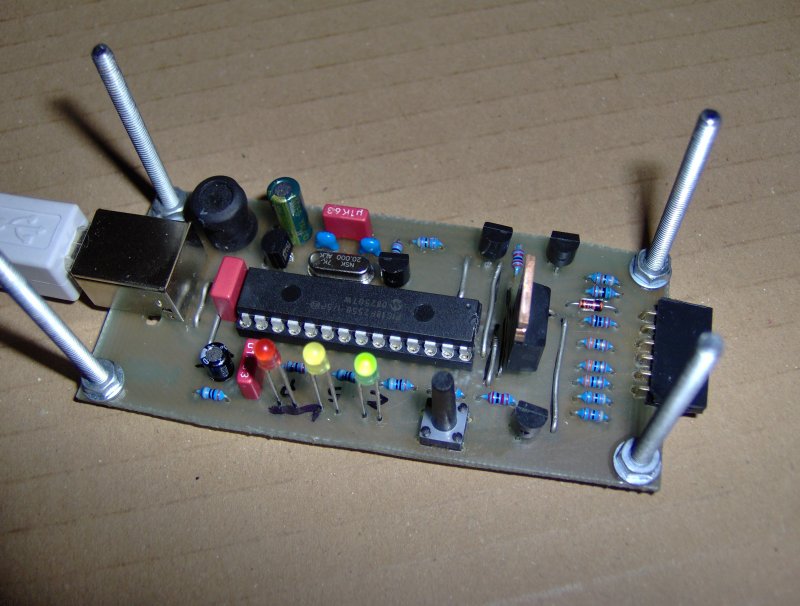

Láttam hogy mostanában nagyon nagy "divat" a Szilva féle PICkit2 No én is építettem egyet :yes: Volt egy kis hiba benne de hála SZILVA -nak megoldódott Programozni még nem tudtam vele mert MÉG nincs PIC em de lesz.. :yes: A nyák nem a legjobb munkám de ez sikerült még nem tapasztaltam ki az új "dobozomat" üdv!
Szia!
Jó lett. Grat. Hogy programoztad fel a PIC-et? Kb mennyibe volt az égető? Köszi!
Én is hadd gratuláljak, nagyon szép munka, egyetlen dolgot javasolnék, hogy én a helyedben legközelebb az átkötésekhez használnék valami sablont, pl raszteres próbapanel háromszögre vágva, ezen gyönyörűen meg lehet hajtogatni az átkötéseket bármilyen lábtávolságra. Itt jegyezném meg, hogy én sem használtam a pickit 2 építésénél de meg is bántam mert sokkal szebben álhattak volna az átkötések. Mindemellett nagyon szép munka!! GRAT!!!!
|
