Sziasztok!

Készitettem egy sub erőlködőt az 1gyik barátomnak,ennek a képeit szeretném megosztani veletek.A doboz anyaga több mint 10 évig rozsdásodott az udvaron,egy fél napomba került mire ilyen állapotba hoztam ,a végfok meg tda 7294 hídban.Egy tl 074 müv erösitövel felvértezett mélyváltó-hangeröszab;frekóvágó...-gondoskodik az elég "mélyre ható" élményröl Külön rendeltem hozzá a torroid trafót 2*19,5 V-ra,terhelve tartja a 25V egyent,külön van hozzá egy termisztoros ventillátor szabályzó áramkör,igy teljesen autómata a hütés.Egy 4 ohm-s subládát készitettem hozzá,30cm-es Ground Zero mélytányérral-erröl sajna csak később tudok képeket felrakni.5órás teszt alá vetettem,Majd teljes kivezérlés mellett,alig érte el a borda (25*11cm + két 92 mm-es venti) 40 C fokot!Ventillátor nélkül teljes hangerőn 4 ohm terhelésen 3perc után kikapcsol...8ohm-n ezzel a tápfesszel elegendö csak a borda.

Szia!

Csak azt szeretném mondani, hogy minimum 8 ohmon szabad használni, mert ha 4 ohmon használod, az olyan mint ha 1 db tda7294-et 2 ohmon használnál. Az már kicsit túl sok neki, ezért tilt le a védelem.
Amúgy jó lett, gratulálok!

Szia szerintem nagyon szépen sikerűlt büszke lehetsz rá!!A tutit Huhuu mondja túl van terhelve a végfok azért old le!!

Köszi!A ventikkel birja ám,nekem egy sztereóm van hidaltban,már négy éve használom,jó pár buliban is volt,az meg 2*36V-ról megy és 8 ohm-n használom,ugyanigy ventis hütése van,nem kapcsolt le még egyszer se, 8ohm-n dinamikusabb,én azt vettem észre ennél a végfoknál,ha megfelelően lehütjük,akkor lehet nyúzni!

Sziasztok! Én nagy dolgokkal nem büszkélkedhetek, a HEStore-ból rendelt minidrill fordulatszám-szabályozóhoz mellékelt lapon lévő kapcsolási rajz alapján csináltam egy egyenirányító áramkört olyan nyákra, amin 1x3 furatnyi sávocskák vannak. De a lényeg: Magamtól, a füst pedig benne maradt, amikor kipróbáltam.
Ez az első áramkör, amit nem előre elkészített nyákra csináltam (dugdosós panelen volt már pár).
Amit megtanultam:
1. Nem szeretem ezt a fajta nyákot. (Összezavarodtam tőle jó párszor, egyszer rosszul is forrasztottam, de rájöttem aztán.)
2. A puffer kondi képes feltöltődni, amikor lesípolom, hogy a + és a - nem zárlatos-e, ekkor úgy tesz, mintha az lenne, de aztán abbahagyja (ami meg meglepett, mert akkor még nem esett le a tantusz).

Üdv!

Itt van néhány büszkeségem...

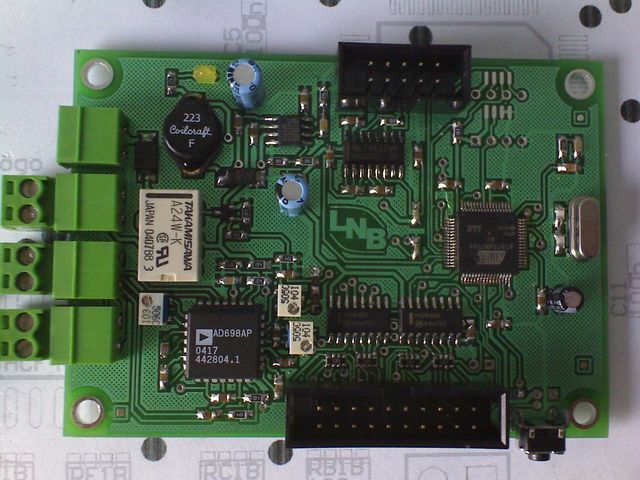

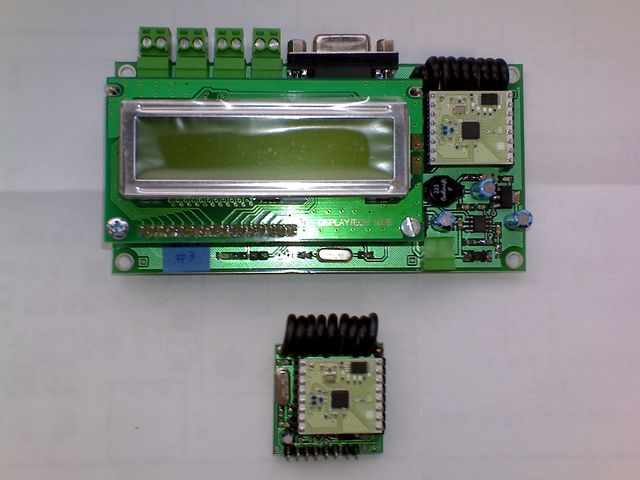

Szenzor jel adó-vevő,

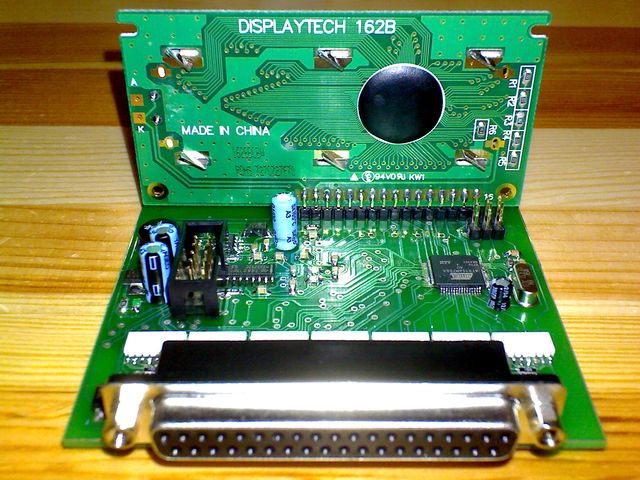

LVDO jelfeldolgozó

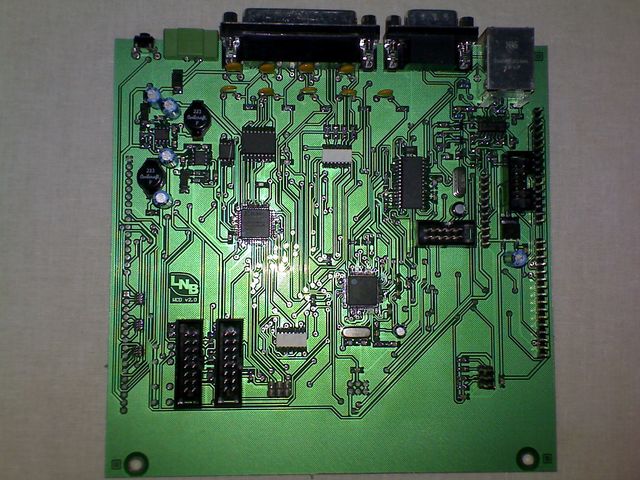

Hibajelző főpanel
Biztosíték kiégés figyelő, mely LCD-n figyelmeztet...

Csááá....

Gratula!

Ahhoz kétség sem férhet, hogy ez 1től 1ig PROFI munka.

Megépitettem a DCF77 órát. Nagyon örülök neki.

Üdv!

Ez egy vadriasztó szélkerék.

képet, képzeljük el?

Már azt hittem, az opera mini szivat, azért nem látom...

Hello!

Nagyon szép és igényes munka! Gratula

Gratulálok!

A vevőt is Te építetted?

A képen látható vevőt a Conrad forgalmazza.

Szia huhuu
san398 jól irta, a vevöt a conradnál rendeltem, vettem.
Egy pár órát ott ""imátkoztam"" mellette mire megtalálta a szinkront. Sajnos a lakásom nem minden pontján möködik.

Én is "megépítetten" ezt a dcf-es órát próba panelen,nekem hajnal 2-3 órakor szinkronizált

Végre elkészült a háttérmegvilágított bringás km-órám.

Egy C***E óra lett kibelezve, megvilágítva.

Hasznosítható ötletként közzéteszem :
lehet venni fluoreszkáló üvegfestéket, ami kék (UV) leddel felizgatva felhasználható kijelzők-előlapok megvilágítására.

Sziasztok!

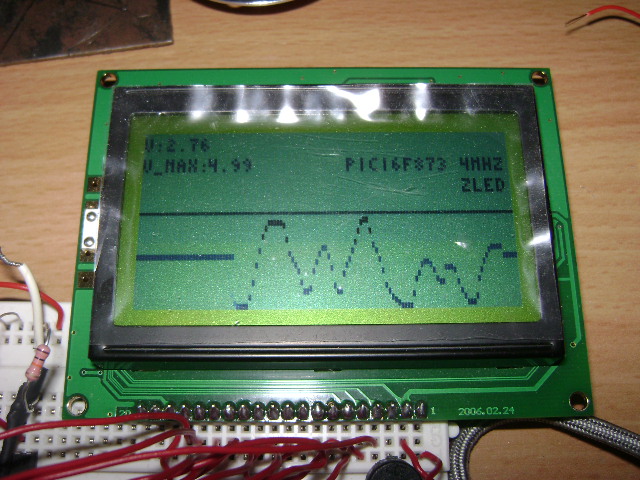

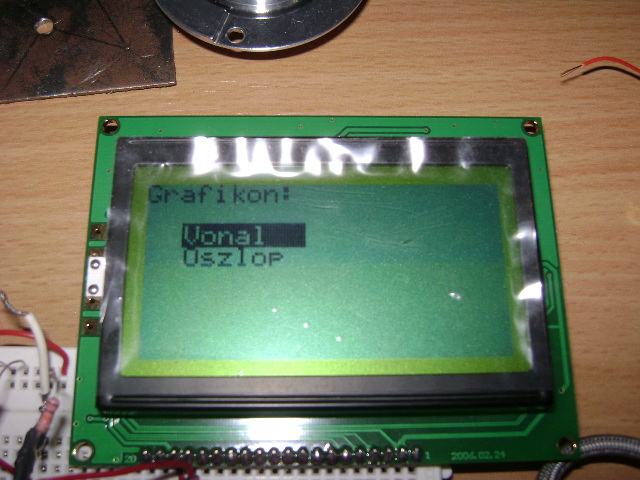

Tovább fejlesztettem a PIC-es fesz. mérőmet. Kapott egy logót, és egy menüt ahol a grafikon tipusát lehet kiválasztani. Fog kapni majd egy fesz.osztót, amivel már 500V DC-ig fog tudni mérni.
ITT a videó.

És még néhány kép.

Hát minden elismerésem.
Saját fejlesztés?

Igen, full saját.

Sziasztok!

Elkészült a második Attila86 féle 10A-es tápegységem. Már csak a dobozolás hiányzik, igyekszem minél előbb befejezni. De jöjjenek a képek: kép1 kép2 kép3 kép4 kép5

Üdv.!

A REF198GP 'emulátor' látom nagyon megy már neked.
Az alkatrészoldali telifölded baromi jól néz ki a fényképen!
Na de honnan van ez a teliföld rajzolat? Mert nemrég tettem fel egyet az oldalamra, de az nem teljesen azonos ezzel.
Ugye Photoshop? Nem kellett volna vele bíbelődnöd, szívesen generáltam volna neked egyet (ahogy néhány napja meg is tettem valaki kérésére).

1.- Az előszabályozó kimenetén kevés a 2db 470uF. Oda 1000µF kell.
2.- A kimeneti két sorkapocs mögötti két réz átkötést ugye tudod hogy majd ki kell kaparnod?
3.- A kimeneti szűrő trafójánál (L2) látom egyben hagytál egy gyári trafót. Biztos vagy benne hogy a két tekercs meneteinek a száma, illetve a tekercselés iránya megfelelő? Vagy csak egyszerű induktivitásként kötötted be?
4.- Az utolsó képen nem látszik, hogy melyik alkatrészt drótoztad ki a panelról. De én sejtem: ugye nem a kapcsoló fetet?!
Ezt gyorsan ültesd vissza a panelba, mert betéved valaki ebbe a topikba aki jártas kapcsolóüzemű tápokban és a falat fogja vakarni kínjában...
A kapcsoló fetet nem vezetheted ki a panelból, mert a vezetékek parazita jellemzői miatt nem fog működni az előszabályozó. Illetve valahogy működni fog, de egyrészt rengeteget fog disszipálni, másrészt pedig egyéb káros, általam nem teljesen belátható következményei is lesznek.

(A 3. és főleg a 4. pont annyira kritikus hiba, hogy így én be se mertem volna kapcsolni a tápot.)

Ezeket leszámítva nagyon jól néz ki és az, hogy első bekapcsolásra működött, dicséretes.
Ja még valami; a függőleges panelt lemostad aromás hígítóval?

Üdv.: Attila

Az alkatrészoldali teliföldet Te generáltad nekem, még régebben kértem (augusztus 10.én kaptam).
1. Nekem 55V DC ről jár a táp, ha megfelel oda az 50V os kondi akkor cserélem.
2. Igen majd ha be lesz dobozolva, kivezetve akkor átvágom az átkötéseket.
3. Az a trafó egy pc tápból származik a 2 ér van párhuzamosan, a képen nem látszik de van egy 3. huzal is, az 0,3as elvileg azonos irányban és menetszámmal a másik 2 érrel.
4. Természetesen nem a kapcsoló fet van kivezetve hanem az 555 tápját előállító fet Q12 Az 55V miatt az előző tápban is nagyon melegedett, fűtötte a 10000µF kondit, ezért vezettem ki a hűtőbordára.
A függőleges panelt nem mostam le semmivel, de ha rákérdeztél gondolom le kéne.

Üdv.:Laci

Le bizony! Mert különben a kijelző hamis értékeket mutathat, vagy nem is fog működni!
Aromás higító, vagy denaturált szesz.

Hopsz, ez ciki...
Régen volt már, azért nem ugrott be.

1.- Az 50V-os kondi jó oda, én is azt használtam. Uki maximum 40V lehet, erre rájön még kb. 0,6V, ennyi lehet legfeljebb azon a két elkón.
3.- És a két azonos menetszámú tekercs kivezetései megfelelően vannak a panelba kötve? (Mint a kapcsolási rajzon lévő szimbólum.)
4.- A függőleges panelt azért kell lemosni, mert az A/D átalakítónál nagy impedanciás fóliák/lábak vannak. Amúgy az építési leírásban írtam.

Egyébként én jelenleg ennek a tápnak a továbbfejlesztett változatának a második tesztpaneljét ültetem be. Ezen már minden olyan hibát kiküszöböltem amit eddig észrevettem.
A rezonáns tápot pedig végre kipróbáltam a maximális, tartós 500-600W-os terheléssel és gyönyörűen működik.

Üdv.!

Ok akkor cserélem a kondikat.
Igen a tekercs úgy van bekötve ahogy a rajzon.
Veszek hígítót és lemosom, de nemvolt vele gond feszültséget pontosan mér, de az árammérő része még nincs bekalibrálva.

A rezonáns tápot lehet én is megépítem majd a trafó kiváltására.

Ja és köszönöm a dicséretet.

Sziasztok!

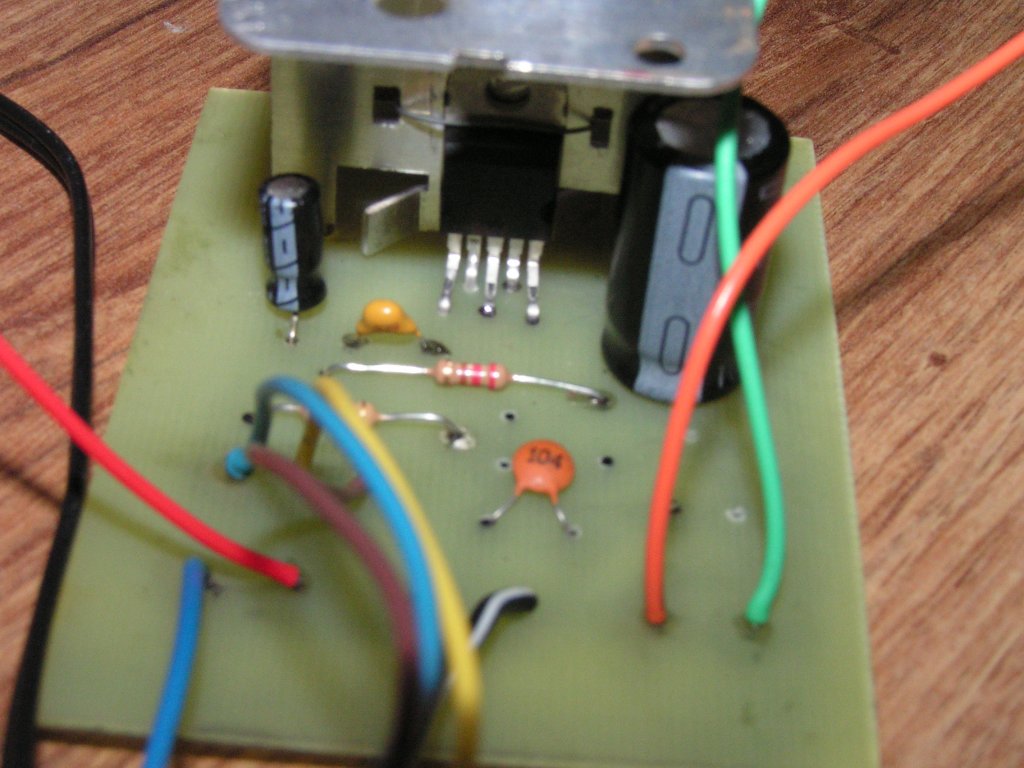

Én kicsi 10 WATT teljesítményű erölködőt építettem, 9 voltról üzemel, egy TDA 2003-as IC a lelke...első erősítőm de szerintem jó lett :lama:!

Mégegyszer meg szeretném köszönni a fórumózóknak a NYÁK készítés kérdésekben nyújtott segítséget, és istvanpal16 segítségét akitől a NYÁK tervet, kapcs rajzot kaptam...

Akkor hát jöjjenek a képek! Üdv: Abu.
