Nem akarnék nagyon bölcselegni, de a mellékletednek éppen az autotrafó része biceg, méghozzá elég durván.

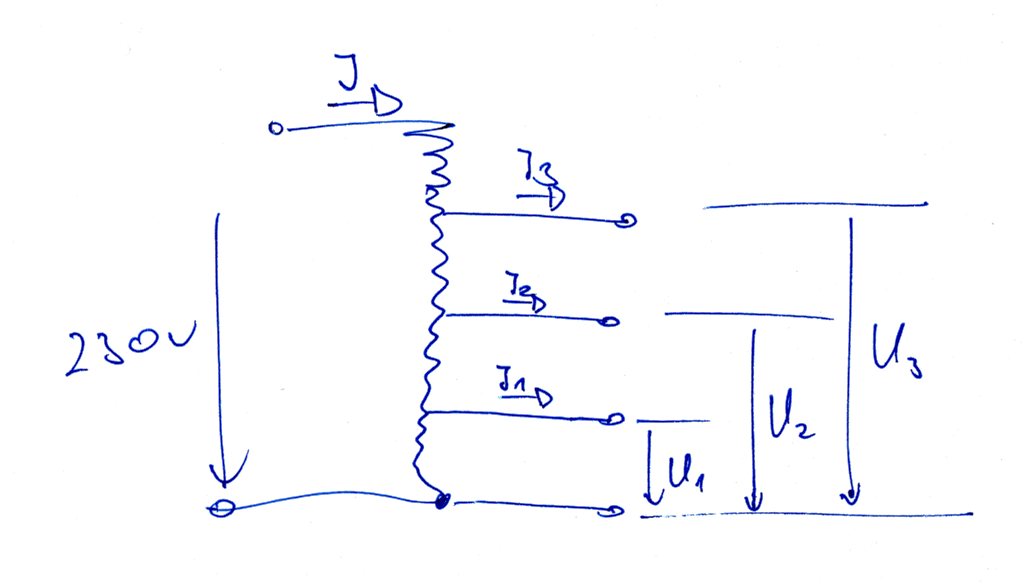

Rajzoltam hirtelen egy "hivatalos" autótrafót.
A rajz elég jól mutatja, hogy 230/230V-os kialakítást abszolút butaság csinálni, mert az csak egy fölösleges fogyasztó lenne, hisz mindkét szál azonos lenne a ki/be oldalon.
Ennél a trafótípusnál az a csel, hogy az "egyetlen" tekercs van megcsapolva néhány helyen, de ez nem minden. Az egyes tekercsrészek különböző vastagságú huzalból kell, hogy legyenek, mert egyébként nem lehetne a teljes teljesítményt kinyerni. Az alsó a legvastagabb, és fölfelé egyre vékonyabb. Bejelölgettem a szükséges áramokat meg feszültségeket, de idő közben meggondoltam magam, úgyse érdekel senkit a méretezés.
