VCO: Voltage Controlled Oscillator azaz Feszültségvezérelt oszcillátor




Ezen lehetőséget kihasználva nem csak hogy beállíthatjuk a frekvenciát, hanem "menet közben" modulálhatjuk is, egyszerű feszültségvezérléssel. Számtalan helyen használják, pl. a híradástechnikában, frekvenciamodulált jelek előállítására... Ilyen modulok 25MHz-től 18GHz-ig (nem elírás!) működnek, jó drágák.

Nah, jó. De hogy is működik egy ilyen feszültségvezérelt oszcillátor?
A korábbiakban szó esett róla, hogy nagy pontosságú jeleket csakis kvarcokkal tudunk előállítani. Azt is megvitattuk, hogy egy kvarc csak egy, az anyag fizikai tulajdonságaitól függő, frekvencián tud rezonálni. Akkor hogy is működhet, hogy feszültség vezérléssel bármilyen frekvenciát elő tudunk állítani?

Íme a titok

Fáziszárt hurok - PLL

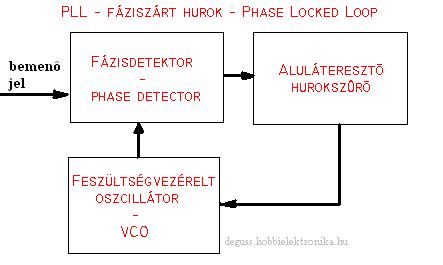

A fázisdetektor összehasonlítja egy periodikus bemenő jelnek és a VCO jelének a fázisát, és kimenetén a fáziskülönbséggel arányos jel jelenik meg. Ez a jel az aluláteresztő szűrőn keresztül a VCO vezérlő bemenetére kerül, és annak frekvenciáját úgy változtatja meg, hogy a bemenő jel és a VCO jele közötti fáziskülönbség csökkenjen.
A hurok akkor "zárt", ha a VCO olyan vezérlő feszültséget kap, amelynek hatására frekvenciája pontosan megegyezik a bemenő jel frekvenciájával. A PLL "behúzásának" folyamatát azonban majd egy másik alkalommal ismertetem.

végül lássunk egy kvarcoszcillátort
