A készülék UTP és telefonkábelt vizsgál. UTP esetében megállapítja a típusát (patch vagy crosslink), valamint ellenőrzi a vezetékek megfelelő érintkezését. Telefonkábel esetében megállapítja a vezetékek számát (6, 4 vagy 2), valamint ellenőrzi a vezetékek megfelelő érintkezését.
Abban az esetben, amikor saját magunk készítünk UTP, vagy telefonkábelt, nagyon jól jön egy ellenőrző készülék, ami az elkészített vezeték helyes kábelsorrendjét, valamint megfelelő érintkezését vizsgálja.
Jól jön egy ilyen készülék akkor is, amikor keresgélünk régi UTP kábeleink között, és jó lenne megállapítani, hogy a megtalált kábel patch kábel-e vagy crosslink.
Nos, erre az összetett problémára nyújt megoldást az általam készített, igen egyszerű felépítésű és működésű készülék.
A kábelvizsgáló egy PIC16F874A mikrokontrollert, egy hétszegmenses LED kijelzőt, két RJ-45-ös csatlakozót, és néhány egyéb szükséges alkatrészt tartalmaz.

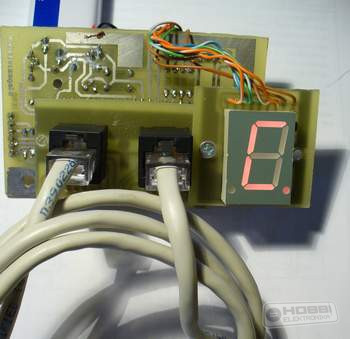

A panel furatszerelt alkatrészekből készült. Egyelőre doboza nincsen, de a későbbi, egyszerűbb dobozolhatóság érdekében, három részből építettem meg az áramkört. Az egyik panel tartalmazza a PIC-ket és a kapcsolódó áramköreit, a második panel a két RJ-45-ös csatlakozót tartalmazza, a harmadik pedig a LED kijelzőt. Az RJ-45-ös csatlakozó alkalmas az UTP kábel és a 6, 4, illetve 2 eres telefonkábelek befogadására is.
