A méretbeli eltérés az alkatrészek megjelenítési hiányából adódik.

a 220kb -os fájlból hiányoznak az alkatrészekre vonatkozó bejegyzések.

Amit ahogy generálni tudtál a rendele.pov fájlból az jó volt.

Üdv!

Tegnap szerintem Frankye kolléga rögtön vágta a választ, hogy azért ilyen a kép, mert nincs 3d-s párosítva az alkatrészhez.
Biztos vagy benne, hogy az img könyvtárnak semmi köze a rajzoláshoz?
Nekem nagyon úgy tűnik, hogy onnan veszi a képeket.
Én a library_images_1_05.zip(39 mega) tartalmát másoltam az img-be.
Ez van nálad is?

üdv.

Nem "onnan veszi a képeket"!!!
Az img könyvtár csak arra való, hogyha valamilyen alkatrészhez nincs definiálva 3D-s tokozás, akkor a felhasználó kiválaszthassa úgy hogy közben ilyen kis képeket tud nézegetni. Az img könyvár semmi másra nem való, akár ki is lehetne törölni.

De egyébként is, egy egyszerű képfájlból hogyan lehetne már 3D-s képet renderelni?!

Elfogadom,de akkor hol lehet párosítani képet az alkatrészhez?
Például egy 7805-höz?
Nálad kirajzolta a 7805-öt nem?
Azt a képet honnan vette?
Szerintem a telepítési könyvtáraink nem egyeznek meg.


üdv.

Bocs, Nálad sem rajzolta ki már látom....

Saját alkatrész...ismeretlen alkatrészt bejelölni !

Szia!

Már megy, időközben rájöttem hogyan gondolkodik a program. Köszönöm szépen a segítséget és köszönöm a Többieknek is.


üdv.

Hi. Segítségeteket kérném. Van két alkatrész TR_SOT93 tokkal, amit jól jelenít meg a progi, és van kettő TR_TO220_S tokkal, amit dupla szélesen tesz ki.
Emiatt összeérnek az alkatrészek.
Ha mind a négyet egyformán TR_TO220_S vagy TR_SOT93 tokkal teszem ki, akkor mindegyik dupla széles.
Mi lehet a megoldás?
Előre is kösz, Dino.

Még egy probléma, az ickre nem teszi ki a feliratot és a logót.

Akkor tudok segíteni, ha forrást (brd) is elküldöd.

Bocs. Köszönöm.

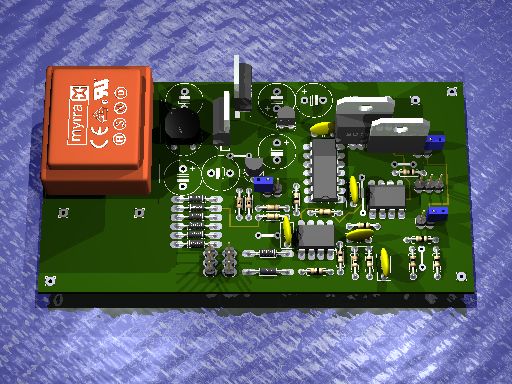

Eddig így néz ki.

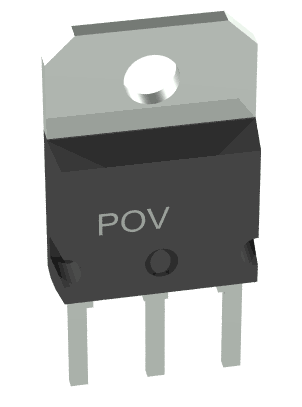

Gond a következő TR_SOT93 tokozásnak 5mm a lábtávolsága, a TR_TO220_S pedig 2,54mm.

A rajzodon nincs TR_SOT93 tokozási rajz, tehát ha ezt a tokozást használod akkor nem csoda ha összeérnek az alkatrészek.

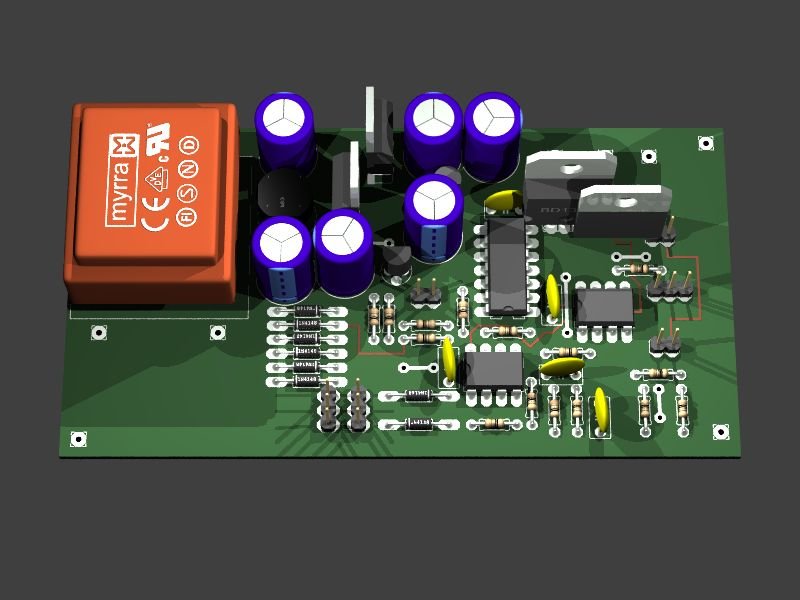

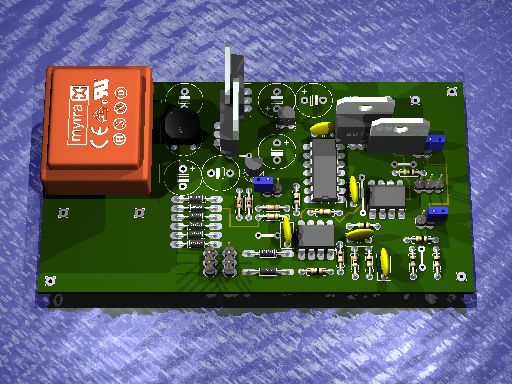

Különbségeket lásd képek

Köszi szépen. Most sokkal jobb, bár még összeérnek az ic-k. A logók sajnos még mindég nem jelennek meg.

Logókhoz azt hiszem telepíteni kell a betűkészletet ami az eagle3D könyvtárában van. eagle3d.ttf

IC-nek adj VALUE-t és akkor ír rá szöveget.

Ha az ic-nek adok egy akármilyen nevet, akkor azt kiírja.
Sajnos logót akkor sem tesz ki.
A pov fájlban benne van a logó, csak nem használja.

Szia,

Valóban nem rakja ki a logót. csak SMD alkatrészekre.
Ez nem hiba. A kódban nincs is benne, hogy DIL tokra rakjon logót.

Én már elkezdtem dolgozni rajta Valamint folyamatban van még pár logó rászerkesztése (pl microchip )

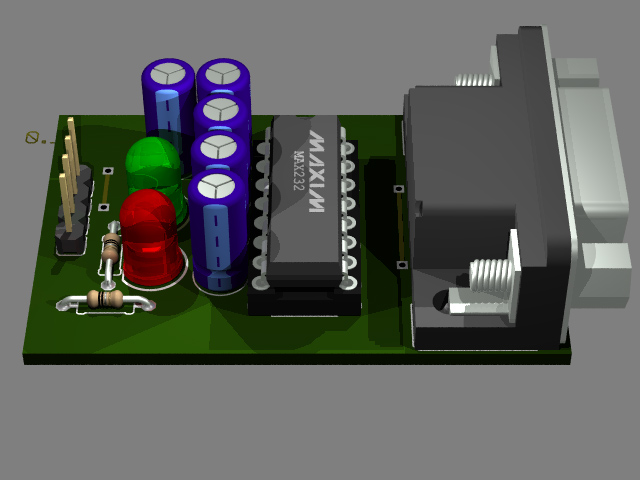

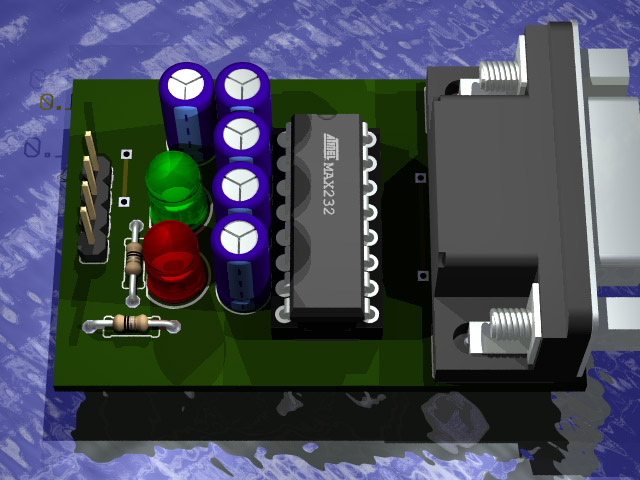

Kép ízelítőnek lent. Ha ismertek valami bugot a progival kapcsolatban akkor sikítsatok és utánanézek. A kész verziót pedig publikálom

Nemtudom észrevetted-e,a csatlakozó csavarjai balmenetesek.

hehe! ez még nem tűnt fel

Egy csomó logó benne van ám, csak rá kell varázsolni az ic-re pl: PIC Atmel

Nagyon jó megfigyelés! A "részletek..." És lehet, hogy szemüveg sem kellett hozzá?

Vártam a reakciódat!
Inkább szakmámhoz fűződő ártalomnak nevezném.

Már nem

Ez igen!

Sikítani azért nem fogok.
Bővebben: VIDEÓ
A gond az, hogy a trimmerek nem ugyan ott állnak az egyes képkockákon, hanem forognak! Miért van az, hogy a povray-ben minden egyes rendereléskor más-más pozícióban állnak a trimmerek? (A videót két fokonként elforgatott és renderelt képek összeillesztésével készítettem.)
Most nézem csak, a nyamvadt jútyúb nagyon lerontotta a videó minőségét, ezért itt van eredetiben:
Bővebben: ZIP

U.i.: Bár csak így értenék én is a 3D-s dolgokhoz... Az első dolgom az lenne hogy rajzolnék egy 13mm-es hétszegmenses kijelzőt...

Sorkapcsoknál is "pörögnek" a csavarok. Meg kellene nézni az alkatrészek makróját, lehet, hogy valami véletlenszámos pozíció beállítás van benne. Ezt én csak otthon tudnám megnézni...
És hétszegmens, de ez volt már.

Ja igen a csavarok is forognak, ezt elfelejtettem írni.
Tudom hogy készítettél hétszegmenses kijelzőt, de anno azt írtad hogy csak a színét változtattad meg. Nekem pedig egy 13mm-es kijelző kellene, mert az Eagle-ben 20mm-es van. (Ja és egy digites kellene.)

Erről a hozzászólásról van szó. A 3D dokumentációjánál lévő példa alapján csináltam a kettős kijelzőt. Most a méreteire nem emlékszem. Dupla vagy szimlpa kellene, meg milyen színben, (mondjuk kék?) ...

A csavarok random pozícióban vannak.

connector.inc fájl 36. sora.
rand(global_seed)*180

Ez helyett írj egy fix számot. Kipróbálni sajnos nem tudtam most, de 80% hogy itt a probléma

Mondjuk, engem nem zavart, de ezt sejtettem...
Majd este, otthon ránézek. Fixre állítva sorkapcsoknál minden csavar egyfelé fog nézni ...
