Szép ! És tetszik is tolókapuhoz van ?
Ha igen megvan a blokkvázlata?

áramköri leírás érdekelne de köszönöm

Sziasztok, a Hörmann Lineamatic Motorom szeretném beléptetővel nyitni.ezt szeretném bekötni a motorba, de elakadtam. A gondom, az RFID beléptető, mellyel a részleges nyitást szeretném aktiválni. A beléptető rendszer egy SIB márkájú standalone érzékelő. mértem mit tud, és eddig két módot találtam rajta egy NC és egy NO- relét vezérel nyitára. Ugy működik, hogy nyitásra a megadott ideig zárja/nyitja az áramkört és lesz 12V-om a kimeneten. Az lenne a kérdésem, hogy ha a kapunak 0V-os impulzus kell, akkor mit tehetek? a relé és a motor közé lehet valamit tenni, hogy 0V-os impulzust adjon mikor zárom az áramkört? a nyitás hosszát be tudom állítani 1 mp-re, azzal nem lenne gond, de nem tudom, hogy a motor mit szol hozzá ha kap 12V-ot ott ahol nem várja. A motoron van egy másik bemenet, azt részleges nyitásnak hivja, ott el tudom képzelni, hogy addig nyit, amig a relé nyitva van, es azt is hogy ott nem lenne gond a 12V. Van erre tapasztalata valakinek?
Köszönöm

Ha a belső relé érintkezőit nem lehet függetleníteni, marad hogy utána kötsz mégegyet.

Köszönöm, közben rájöttünk, hogy lehet függetleníteni, és így már jó. Egyszerűen levettük a negativrol az egyik vezetéket (a rajz ellenére) Rövidzarat kapok, és 0V a feszültség. Levettem a nyitásidőt 1 mp-re és tökéletes, legalábbis az asztalon Ráadás, hogy a kaputelefonba is be lehet így kötni (ami mellette lesz) és nem kell duplán vezetékelni a motorig.

Sziasztok!

Nem emlékszem hogy ebben, vagy a másik kapus topicban volt egy program, vagy egy link egy olyan számításról, amivel ki lehet számolni egy karos motor felfogatási pontjainak a távolságát a kapu forgáspontjától. Nem tud véletlen valaki róla? Vagy hogy hol található?

Szia!
A gephu.rar-ra keress rá topicba.
Üdv: Gábor

Köszönöm, megtaláltam.

Üdv!

Ha adott egy kétszárnyas kapu aminek az egyik szárnyát 110 fokra kell kinyitni a másikat meg csak 80-ra, akkor a motorokat eltérően fogatjátok fel? Arra gondolok, hogy az esztétika miatt a 80 fokost is a 110 fokos szerint szerelitek-e?
Hörmann kapunyitó, és a rövidebbik motor van, emiatt közelebb kell tennem a forgáspontot az oszlophoz a 110 fokos kapuszárnynál.

Köszönöm a választ!

De a két szárny mérete egyforma?
Van egyszer a papírforma , meg vannak a lehetőségek, ha ehhez van lehetőséged akkor először ki kell próbálni, nincsenek e begyorsulásos szakaszok, rángatás, holtjátékból kifolyólag, egyenletes-e a működés van-e megfelelő nyomaték, bárhonnan el tud-e indulni erőtartalék mellett is stb.
Üdv

Köszönöm a választ!
A két szárny egyforma. Az udvar szöget zár be a kerítéssel, emiatt kell túlnyitni a 90 fokon az egyik szárnyat. A hörmann gyári papírján ezzel a motorral ehhez a nyitási szöghöz nincs is 110 fokos opció. A hosszabbik motornál már van ilyen lehetőség. 1120 mm a motor hossza és 400 mm a löket.
Az itt talált modellező segítségével kaptam X és Y értékeket.
A gyári felfogatóvassal 130 mm-re van a forgáspont az oszloptól, a kapu forgáspontja meg 110 mm-re az oszloptól. Tehát alapban az Y értékem 240 ha a gyári felfogatást használom. Sajnos ezzel a motorral ilyen Y értékhez nincs lehetséges X érték ha 110 fokos nyitást szeretnék.

A program az optimalizáció után 155 mm Y értéket és 180 mm X értéket ajánlott.

Sziasztok!
Új vagyok itt.
Ólcson hozzájutottam Bővebben: Link egy ilyen 24V-os kapunyitó motorhoz.
Kellene hozzá vezérlés.
Melyiket vetted ?
Bővebben: Link vagy
Bővebben: Link

Szerintetek valamelyik jó lehet?
Köszönöm előre is a segítséget

Szia! Hol találtad meg a gephu.rar-t? Mert én nem találom, pedig szükségem lenne rá!

Aki keres, az talál, aki kér, annak adatik

Akkor kérem szépen, mondd el nekem, hogy hol találom

Klikkelj rá az aláhúzott adatik szóra (az egy link) ...

Ezt vettem: Bővebben: Link
A 24 voltosat. Azóta is szuper.

Köszi!

Köszönöm a választ.
Én is megrendelem és beszámolok róla.

Saját tervezésű és építésű kapuvezérlő (A nyákot kinában gyártattam). Összesen négy motort tud vezérelni. Tetszés szerint akár szárnyas, akár toló, vagy garázskaput (programtól függ). Végállás kapcsoló, PWM, Infra sorompó kezelés, Két villogó lámpa kimenet.

Szia! És hány voltos motorokat tud kezelni? Meg mennyibe került egy ilyen nyák gyártás? Egyet csináltattál, vagy többet t?

24V - 28V-ig van tervezve, de relé cserével más feszültség is lehet. A nyákból 10db-ot gyártattam a JLCPCB-nél. Ha jól emlékszem 7ezer Ft körül volt szállítással a 10db.

Végállás elérése előtt lassuló funkció is van?

Igen, az a PWM funkció.

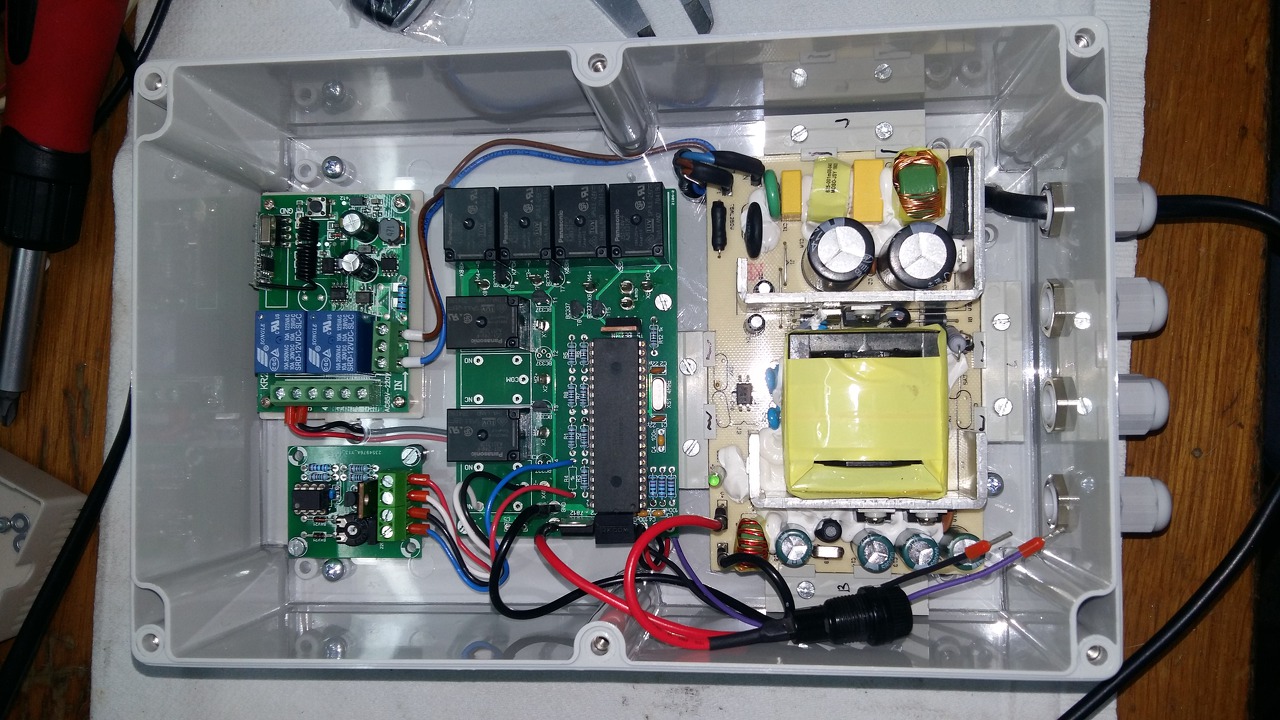

Itt van dobozolva az én kapunyitóm, ez még az első prototípus volt. Egy ilyen távirányítóval van vezérelve.

Gondolom nyitás-zárás közbeni akadályba ütközés védelem szint úgy.

Igen, biztosíték + a motoron egy multifuse.

Sziasztok!

SegÍtséget szeretnék kérni kapunyitó felszerelésével kapcsolatosan. Proteco Leader 4 motorokat vásároltam. A problémám az ideális elhelyezéssel van. Pontosabban a kapu oszlopán rögzÍtendő résszel. Nem tudom hogy hova tegyem pontosan. A szett mellé kapott leÍrásban van egy táblázat ami alapján meg lehetne találni az ideális rögzÍtési pontot, de az én kapum egyedisége miatt sajnos a táblázat egyik mezője sem illik pontosan rá. Letöltöttem más forgalmazó oldaláról is ugyanehhez a szetthez tartózó felszerelési leÍrást, de sajnos azzal sem lettem előlrébb. Van egy képlet, esetleg ami alapján ki lehet számolni az elhelyezés pontos helyét a kapu pilléren?

Nos ez baj, bár működhet a mezőn kívüli elhelyezéssel, de különféle problémák adódhatnak.
Ha lerajzolnád az "egyedi" kapu pilléreidet méretekkel, akkor talán...
A számításhoz itt is van egy jó (bonyolult) program...de attól se várj csodát.

Bocs lehet ,tudatlan vagyok ,de a PWM funkció nem az áramfigyelés (amikor a motor valamihez ütközik ,növekszik az áramfelvétel és akkor lekapcsolja a motort...)...?
