Van belőle régi és új tíipus is... Regisztrációval letöltheted onnan a rajzát.

Regisztráltam, de akkor sem engedik, mert van egy 3 napos limit amíg nem lehet letölteni... viszont utána is csdak akkor, ha "aktiv" vagyok.

Regent 60 erősítő rajzok

Szép napot! Keresem a Böhm Regent 60 rajzát (rajzait).Amit az elektrotanya kidobott nem egyezik az én készülékemmel. Azon a rajzon ecf82 cső hajtja a végcsöveket, nálam 2 darab ecc83-as. Jó lenne kibogozni miért. Előre is köszönöm a segítséget.

Melyik rajzot töltötted le? Ugye nem ezt?

Sajnos ezt.Az én gépemben 5 darab ecc83 van. 3 az előfok panelján, 2 a meghajtó fokozat panelján.

Ezt írtad: "ecf82 cső hajtja"
A fotód rossz minőségű... Létezik ebből, pl. 1968-as Böhm Regent 60-as is.

Azt írtam, hogy a rajzon amit letöltöttem. Különben köszi a segítséget. Évszámmal beírtam a rádiómúzeumba, és kidobta ugyanazt a rajzot ami nekem kell.

Szivattyú védő

Sziasztok! FANOX PS-11R szivattyúvédő, áramvédő/feszvédő kis vacaknak keresem az oldalán lévő bekötési rajzát. A PDF-jében, mindenütt féloldalt van fényképezve, semmit nem látok belőle. Ha valakinek van a fiókjába és megmutatná az oldalát, nagyon megköszönném.

Szia!
Hátha ez segít:

https://www.fanox.com/wp-content/uploads/documents/EN_FANOX_CATA_Ge...05.pdf

A 100. oldaltól.
Üdv.

Omnitronic EM-650 kapcsi rajz kerestetik

Sziasztok!
Keresem az OMNITRONIK EM-650 keverő kapcsi rajzát.
(más márkenéven is futott, de a tip.szám talán mindig ugyan ez volt)
Remélem meg van valakinek. Google nem igazán segít
Köszönöm előre is! Üdv Tibi

Köszönöm, ez egy jó összefoglaló. Sajnos mindenütt ezt a 100. oldalt mutatják, itt legalább jobb a felbontása, tudok mazsolázni feliratokat! Nagyon köszönöm!

Időnkénti rövid megszakítás

Időnként automatikusan meg kéne szakítani az áramkört rövid időre. Telefon töltő kihúzást és visszadugást imitálni, mert vannak olyan telefonok, amik folyton bedugva lemerülnek.

Okos dugalj nem jó? Azt úgy időzíted ahogy akarod.

Nekem több kéne, olcsóbb, meg kintre. Amit nem kintre terveznek azt hőmérsékletileg se kintre tervezik. És amúgy is jobb lenne egy pár perces ciklus, mert valamiért néha fel se tölt, ha le van merülve, csak egyszer csak kikapcsol. Na mindegy, tapasztalatból biztosabb lenne mondjuk 5 percenként. Akkut már nem feltétlenül tudnék cserélni, nem is akarnék, ha ez megoldaná. Viszont nem is szeretnék sok időzítést beállítani.

Ez lesz a nyerő

Makrai ME.280-14/20ASW-PKI rajz

Sziasztok!
Nincs valakinek a fent nevezett tápegységhez rajza, esetleg ilyen készüléke.
Elszállt a primer körben pár alkatrész, többek közt a FET source ellenállása, ennek az értékét keresem.

Csatolt kép jobb felső sarkában a keresett alkatrész (én ezt gondolom ellenállásnak, bár még ilyen tokozásban nem találkoztam vele), alatta a fet lábai, tőle balra a vezérlő (UCC28600D).
Sajnos az alkatrészen nem lehet jó kivenni a a feliratozást.
Tápegység

Hello! Mellesleg az van ráírva, hogy 100 milliOhm..

Szia!
Rendben, milyen karakter van az o vagy Ω jel után?
Mi a tokozás jele?
Köszönöm!

Ezeket tőlem hiába kéred, sőt garanciát sem tudok adni az ellenállásra..

Ez lesz az.

AC100MXADNH

Üdv.
E Samsung klíma kültériének rajzát esetleg fel lehet lelni? Legfőképp a motorvezérlő érdekelne, az ún. inverter panelé. (Az utolsó 4 betű szerintem eltérhet, mert azok csak gyártási év, stb.)
Köszönöm előre is.

Köszönöm!

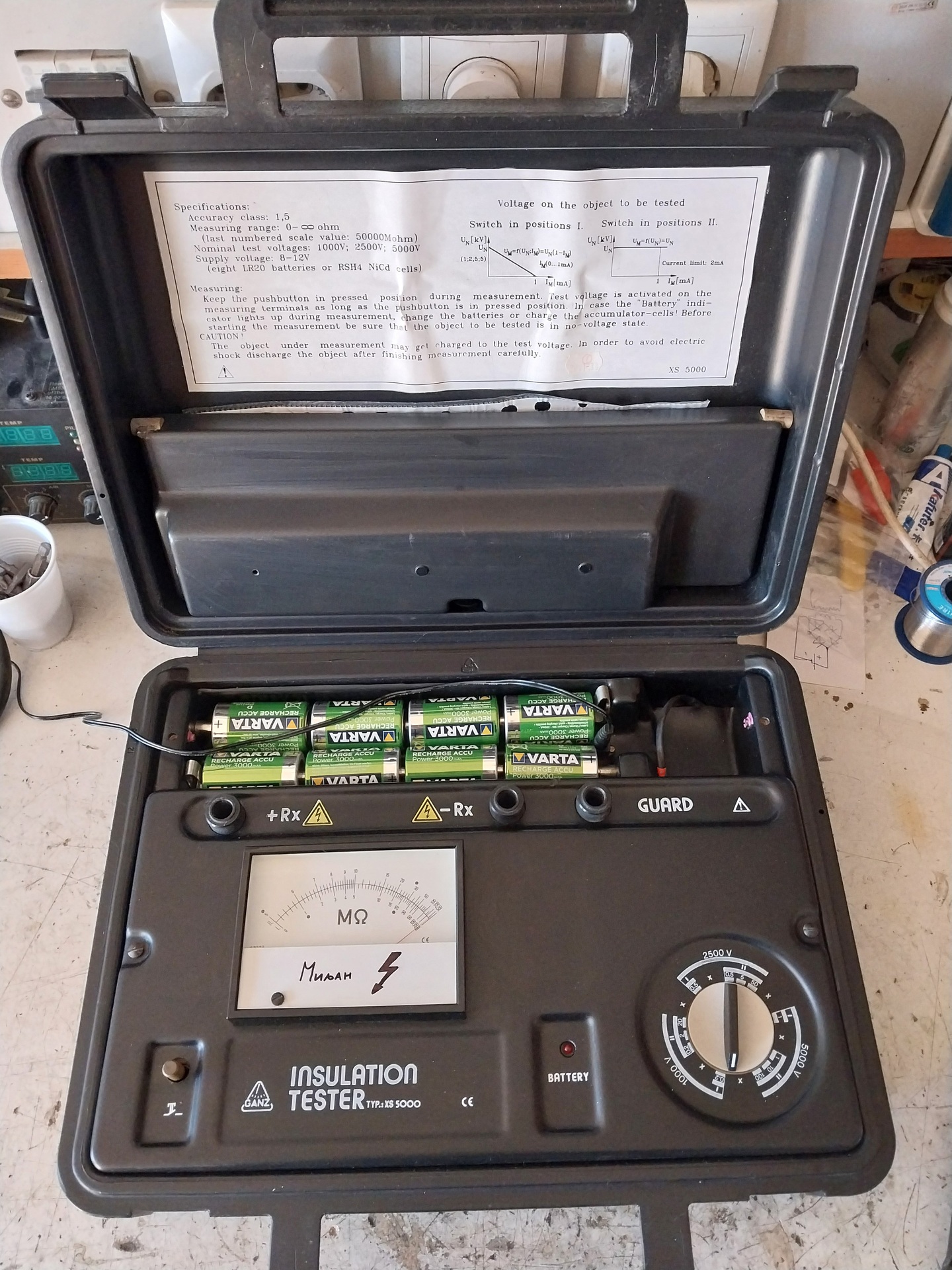

Ganz XS-5000 Insulation tester

"Üdvözlet, van valakinek kapcsolási rajza az GANZ XS - 5000 szigetelésvizsgálóról?"

Kétlem hogy találni fogsz hozzá, de nem bonyolult, rajzold vissza, a rajza engem is érdekel.
