Az ötlöttem ki,hogy felraknék a vegyes tüzelésű kazán ajtajára 1 ventilátort.Aminek a fordulatszámát a kazán hőmérsékletére szeretném vezérelni.Tud-e valaki valami hasonlóról?A hőmérséklet érzékelésre PT100-ast eszeltem ki.Ehez van 4-20mA-es átalakítom.De a motor fordulatszámát nem tudom elektronika nélkül vezérelni.Ehez kellene a segítség.Vagy ,ha van valakinek más ötlete.

A huzatszabályozását egyszerűbben szokták megoldani. Egy lánc ami az ajtót emelgeti amin extra levegőt kap a láncot megy egy bimetall-os szerkezet húzogatja. A huzat elintézi a többit.

A főoldalon a középső oszlopban nézelődj kicsit!

Igaz nem ezt eszelted ki, de talán...

Olyannal már találkoztam hogy a kéménybe szerelt ventillátorral fentről szivatták a "füstgázokat" és így gyorsították az égést (és működött !! )

Hello!
Pld. egy erőműben? De leginkább a nem kellő huzatot szokták így szabályozni.
üdv! proli007

Üdv!
Az átlag PT100 400°C körül dob egy hátast. => "K" típusú hőelem.
Egyébként a "normális" kazánokon a primer levegőt mechanikus huzatszabályozó állítja, a szekunder levegő lehet ventillátoros (lambda-szonda jelétől vezérelve), illetve elképzelhető szívó huzatventillátor ott, ahol a füstgáz a kazánt elhagyja.
István

Bocs! Kihagytam: a primer levegő mennyiségét kell a víz hőfokának függvényében szabályozni (ide jó a Pt100 csak drága, vö. KTY...); a szekunder levegő mennyiségét pedig a füstgáz paraméterei szerint (pl. O2-tartalom) kell beállítani. Remélem sikerült értelmesen leírnom

Sziasztok!
Nekem van egy VKM (régi magyar) ventilátorom (rögbi labda alakú, vaj színű), 220V, 50Hz, 0,26A, 40Wfelv., 2500 1/p. Ha veszek egy többállású kapcsolót, és az 1es fokozaton berakok 1 diódát, akkor 25hz-en elmenne kisebb fordulaton? Így kevesebbet fogyasztana? Ha kivitelezhető, akkor milyen dióda kéne hozzá?
Köszi, Sermonis.

Hello!
Két diódával, meg 12,5Hz?
Hát sajnos ez nem így működik. Inkább egy soros kondit ajánlanék, amivel esetleg csökkenthető a fordulata (fogyasztása). Azt ne kérdezd, hogy mekkora kapacitású legyen, mert azt ki kell kísérletezni. Viszont 250V~ váltóáramú legyen, mert különben szépet puffan majd.
Azt azért elárulom, hogy a ventiknek a fordulatszáma, és a légszállítása közötti összefüggés, nem mindig egyszerű elvek alapján működik. De ennek a szökevénynek azért a múzeumban a helye, nem az asztalodon. Szerintem sokkal értelmesebbeket is lehet már kapni. :yes:
üdv! proli007

Sziasztok!
Egy jó ideje keresgélek a fórumtémák között, én olyanra keresném a választ, hogy 230V-os ventilátor fordulatának potenciométerrel történő változtatása hogyan történik, de ilyen topicot nem találtam, így ide írnám be kérdésemet:

Levegőszerelésben a próbaképpen megépítettem ezt a csatolt kapcsolást:

az izzó helyén egy 280Wattos ventilátor motor van, mely úgy van bekötve, hogy a motorból kijön kék,barna,fekete vezeték, a rajza szerint kék=L1, fekete=N , és a barna és fekete között egy 7µF-es kondi van. (gondolom ez az indításhoz szükséges segédfázisos dolog miatt van).
Nagyon szépen tudom szabályozni a fordulatát, de egy baj van: halkan búg a motor. Ez kb olyan halk, mintha bizalmasan beszélgetne két ember egymás között. Szóval ahhoz hangos a zaja, hogy el lehessen hosszú távon viselni.

Az iránt érdeklődnék, hogy van-e valakinek valami ötlete, hogy ezt a búgást hogyan lehetne megszüntetni, ill. ez miért van?

Köszi a segítséget előre is!

Hello!
Végül is ez egy segédfázisú motor. De ezeket a motorokat nem igazán lehet egyszerűen szabályozni. Alapvetően a fordulatot a frekvencia-pólusszám és a sleep határozza meg. Ha leszabályozod, akkor gyakorlatilag a sleep lesz nagy értékű, ami eleve nem tetszik neki. Mint ahogyan a triac fázishasítása sem tetszik neki, mert a nem szinuszos áram rángatja a forgórészt, az eleve zajkeltéssel jár. A gyári szabályzóban is a tekercs leágazással szabályozzák, de ne túl nagy tartományban..
üdv! proli007

Szia Proli007!

Köszi a választ!

közben ma egyik barátommal szkópon megnéztünk egy kifejezetten ilyen motorvezérlőt, ami azt csinálta , hogy az 50Hz-s szinuszt 20KHZ-n megszagatta, és ezeknek a kicsi időknek a kitöltését változtatta a potenciométer állításának a függvényében. A ventilátor teljesen nesztelen volt...
Meg tudnám ezt úgy csinálni ,hogy fognék egy P-s,és egy N-es nagyfeszültségű tranzisztort, és bekötném úgy, mint ahogy a triakban van két tirisztor antiparallel, és már ezeket akár egy optocsatolón keresztűl egy 555-ös IC PWM szabályzóként felépítve 20KHZ-n szaggatná?
Szerinted?

Hello!
Szerintem ezzel a kéréssel keresd meg a "Kapcsolóüzemű táp 230V-a" topikban a Cimó-ékat, Ők biztosan tudnak valami tuti tippet adni. Mert ez már az.
üdv! proli007

Üdv!
Még ventillátor sebesség csökkentéssel kapcsolatban hadd kérdezzem meg, hogy ha csak fixen szeretnék pl.: egy 280Wattos asztinkron motort lassítani (ha jól olvasom egy sorba kötött kondenzátorral lehetséges), akkor hogyan lehet méretezni a kondenzátort, ill. milyen kondenzátor javasolt?
Továbbá jól gondolom, hogy nem fog búgni a ventillátor tőle?

Köszi a választ előre is!

Hello!
Talán legjobb az X2 típusú kondi, mert az tényleg váltóra való. De csak próbálgatással tudod meg, mekkora kell, 220nF..2µF között, persze motor teljesítménytől függően is.
Számít a venti csapágysúrlódása, és a légszállítása, ami nem arányos a fordulattal. Búgni azért fog, csak a váltó nem rángatja olyan erősen a forgórészt és a szél zaj is csökkenni fog. Én ruszki szkópomnál tett ilyen kondit, mert az a 50fokos tajgára volt méretezve.
üdv! proli007

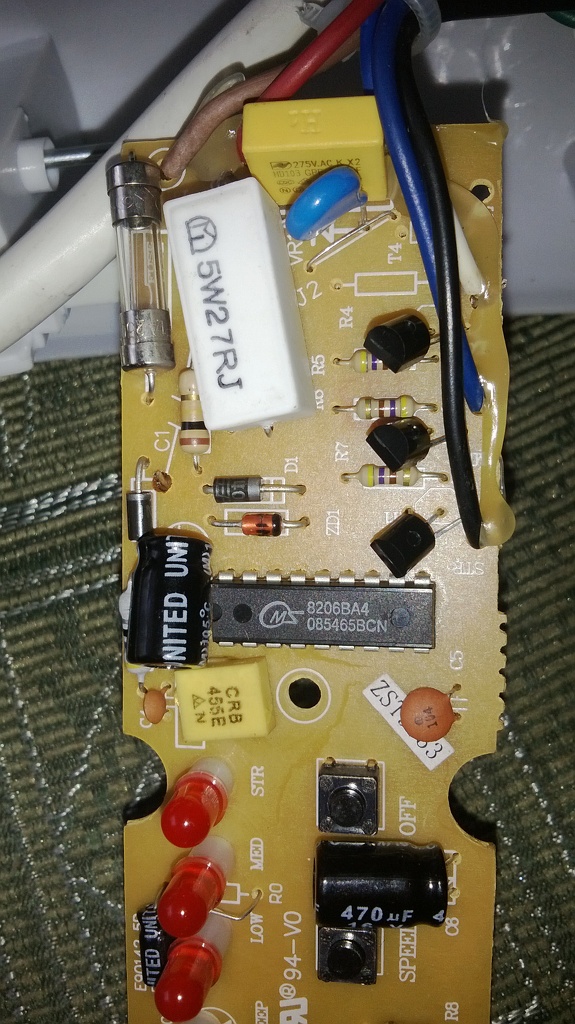

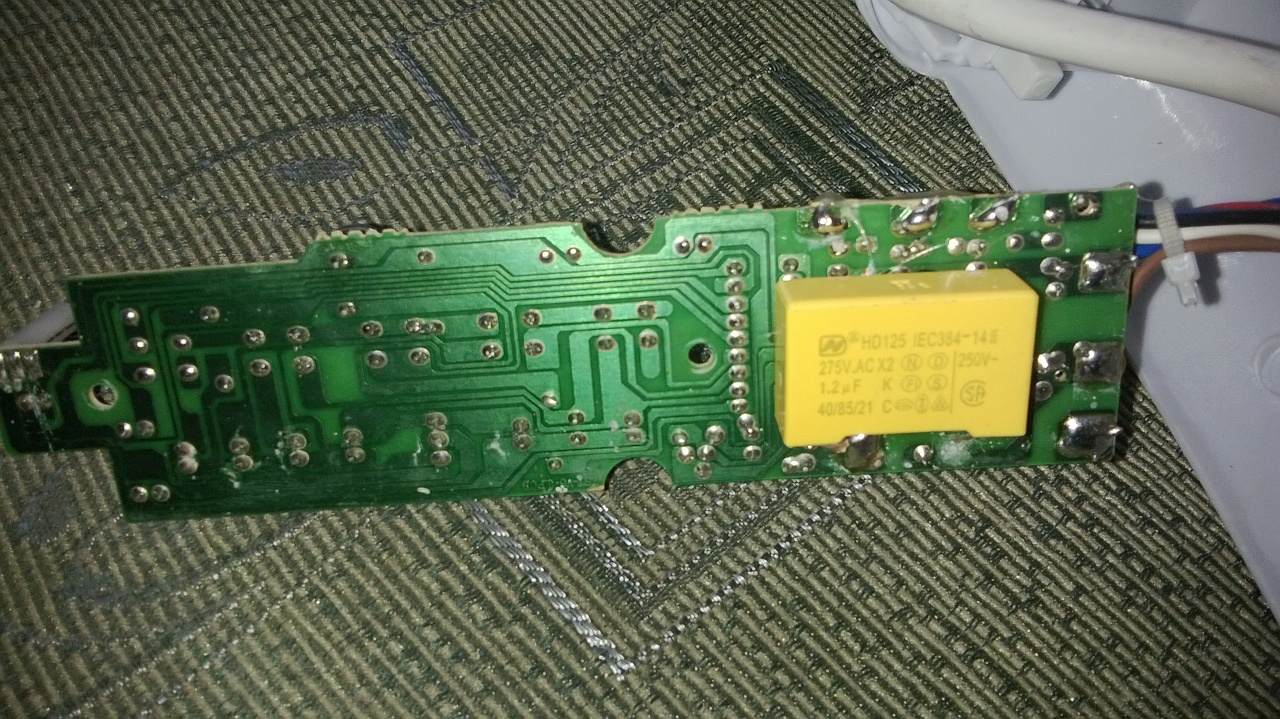

sziasztok. Kaptam ma javításra egy Te***s csoda ventilátort. A gond az, hogy ha megnyomom a benkapcsoló gombot, akkor megindul a motor, majd meg is áll. Ha folyamatosan nyomom a gombot akkor olyan mintha ki/be kapcsolna az elektronika. A motornak 4 kivezetése van, egy közös szál, ez egy biztosítékon át, közvetlenül a hálózaton van. A motor további 3 kivezetése (gondolom a fordulat szabályzás) egy-egy tirisztorra van kötve, név szerint MAC79A8 (tirisztor) A tirisztorok gate lába egy ellenálláson át megy egy IC-be minek felirata 8206BA4 (alatta) 085465BCN.
Van valami ötletetek, mi lehet a gond? Délután kimérem a tirisztorokat, nem-e azokkal van baj.

Egy kis segítség.
Még egy.
Az igazi neve: LX8206BA4

Úgy néz ki nem azzal volt a baj. Le akartam venni a nagy szűrő kondit, de olyan szinten oda volt ragasztva, hogy a kondi burkolata sérült. Így azt kicseréltem és csodák csodájára megjavult.
Okozhatta az a kondi a problémát? Most működik ahogyan kell neki.

Üdv!

Olyan problémám lenne, hogy adott egy 0-10V-os kimenetem és 3db ventilátort kéne működtetni róla úgy, hogy az első ventilátor ~3Vnál kapcsoljon be, a 2. ~6V-nál, míg az utolsó meg ~9Vnál induljon el.

Előre is köszi a válaszokat!

"Háztáji" vagy ipari felhasználásra kéne?

Ha háztáji, akkor estére összeütök egy rajzot, ha ipari, akkor a TREND(IWKA) DDC vezérlők perifériái közt van az azt hiszem RLM-4 névre hallgató modul, ami 4 relét kapcsol.
analóg jel: 0-2V, nincs kapcsolás, >2V-<4V 1. relé, >4V-<6V 1+2 relé, >6V-<8V 1+2+3 relé, >8V 1+2+3+4 relé.

Ipari felhasználásra lenne, de ha nem lenne túl nagy fáradtság érdekelne egy ilyen háztáji rajz is, persze ha nem túl nagy kérés

előre is köszi

Szimulatorban BOHOCKODTAM kicsit.
Itt mukodik, de ez nem biztos, hogy a valoeletben is.
Nem irtad a ventilatorok feszultseg igenyet. AC v. DC?

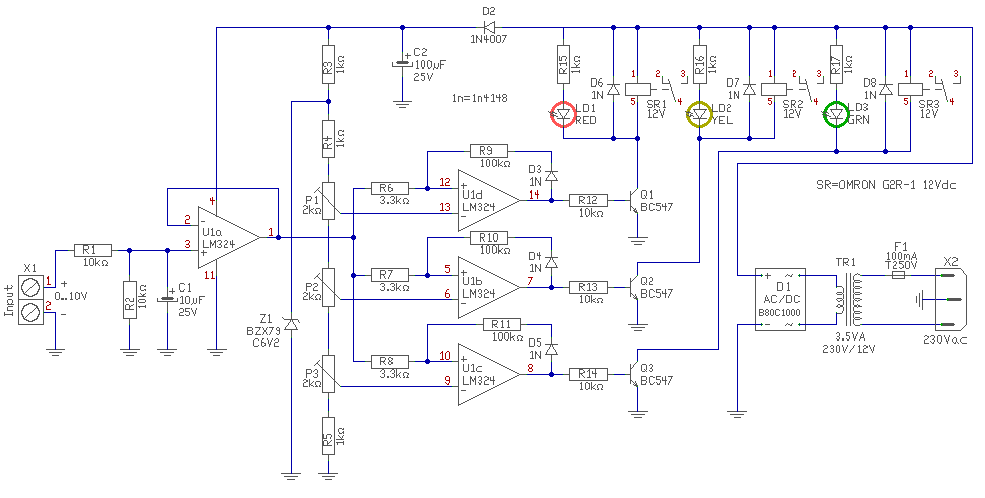

En igy gondolnam a dolot.
A LEDek-ellenallasok helyett termeszetesen a kapcsoloeszkozoket kell csatlakoztatni.
A zenerel eloallitott 10V lenne a REF, a V2 pedig a jelszint ami erkezik.
A potmeterrel csak a szimulacio alatt szabalyoztam .

Hello! Én is hasonló eredményre jutottam, csak cseppet kiegészítettem néhány "gyakorlati dologgal. Legfőképpen hiszterézissel, mert talán az a legfontosabb hogy legyen benne. üdv!

Akkor nem indultam rossz iranyba...

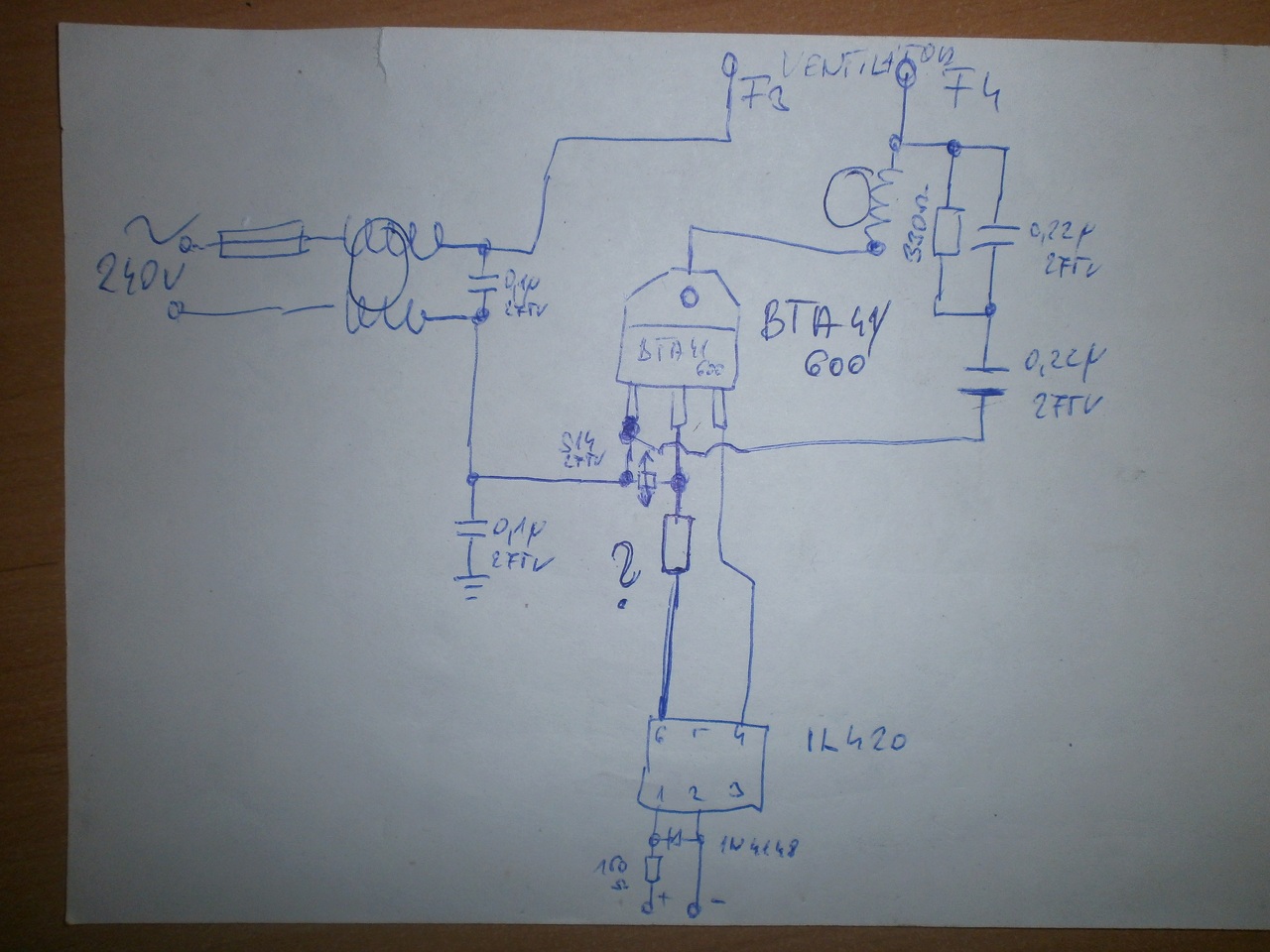

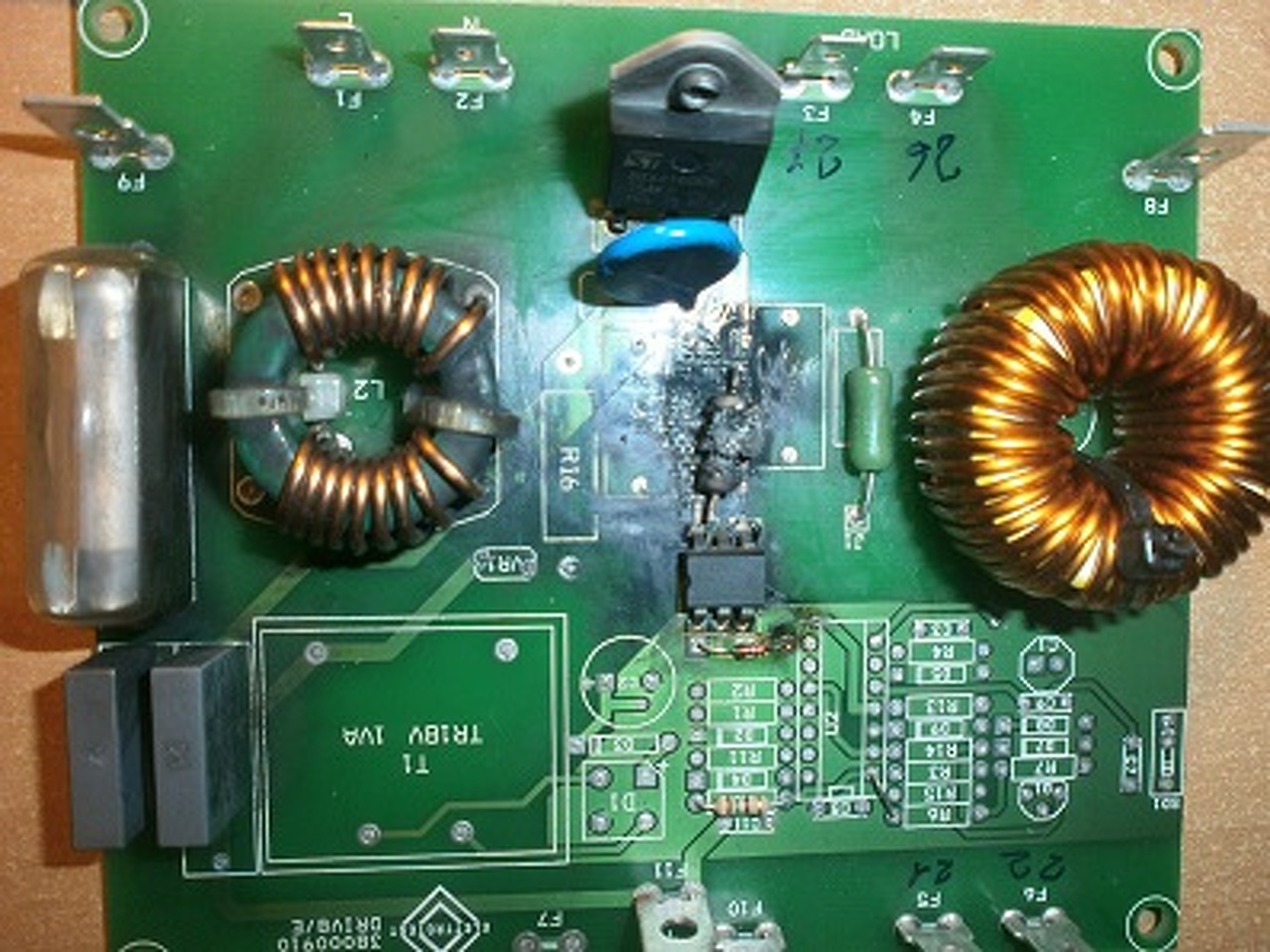

Sziasztok Segítséget kérek egy nagy teljesítményű ventilátor szabályzó helyre állításához. A képen látszik,hogy a panel megégett.A kérdőjeles ellenállás értéke érdekelne,ha valaki megtudná mondani hogy milyen kell bele hogy a triakot nyissa.köszönöm

Hello! Ez a panel szerintem csak kapcsolgatja a ventilátort. Az áramkör rendre olyan, mint a MOC3062 adatlapján látható. De ha az optocsatolóval soros ellenállás elpukkant, akkor szerintem az opto is meghalt. Nézd meg az adatlap 8. ábráját.

Szia Köszönöm hogy válaszoltál.Ez tényleg ventilátor kapcsoló,be szereztem mar minden alkatrészt (opto,triak,kondikat)csak az ellenállásnak nem tudom az értékét meghatározni
Esetleg tudnál ebben segíteni, hogy kell kiszámolni az értékét.köszönöm

Hello! Nem tudom mi alapján számolják. De ha az opto "nullátmeneti kapcslós", akkor annak van egy feszültség szintje, ami felett már csak a következő periódus elején kapcsol be az opto. Így nyilván akkora ellenállás kell, ami az opto bekapcsolási feszültségtartományában tudja biztosítani a Triac szükséges Gate áramát. Ha megnézed a MOC adatlapokat, akkor általában 330..390ohm-ot használnak.
A bekapcsolás pillanata után a Triac megszünteti az áramot ami a Gate ellenálláson folyik. Ezért ekkor már nincs áram. Mint a képeden látható, a Triac nem kapcsolt be, így az ellenállás elégett. Ha pld. 390ohm van benne és arra a 230Vac jut, akkor a csúcsfeszültség pillanatában 0,8A folyik, ami alatta van pld. az Optotriac 1A-es maximális áramánál. HA nagyobb, akkor az opto is elpusztul..

Szia.Köszönöm az infót,megpróbálom ki kisérletezni az ellenállás értékét.
