LCM3 alkatrész mérő műszer - KIT lehetőség
Szerző: deguss, idő: Szept 8, 2009, Olvasva: 253081, Oldal olvasási idő: kb. 2 perc
Lapozás: OK   7 / 10

Céljaink

A teljes értékű szoftvert, mindenféle korlátozás nélkül, ingyenesen rendelkezésre bocsájtjuk az egyéni utánépítőknek. A műszert az alkatrészek beszerzésének nehézségei, a profi nyákgyártás költségessége, egy precíz műszerdoboz elkészítésének nehézségei és a könnyed utánépíthetőség végett kínáltuk fel KIT formájában.  Hestore Elektronikai Alkatrészáruház HEKIT-158 LCM3 mérőműszer (2010 áprilisában véget ért)

Figyelem! Leiszt János (lhanzi) fórumtársunk továbbra is biztosít nyákot, mikrovezérlőt és fontosabb alkatrészeket a műszerhez. Keressétek őt ez ügyben. (2011. febr.)

Itt érhető el egy használati útmutató, és beültetési segédlet. (4 oldal)

A KIT tartalma

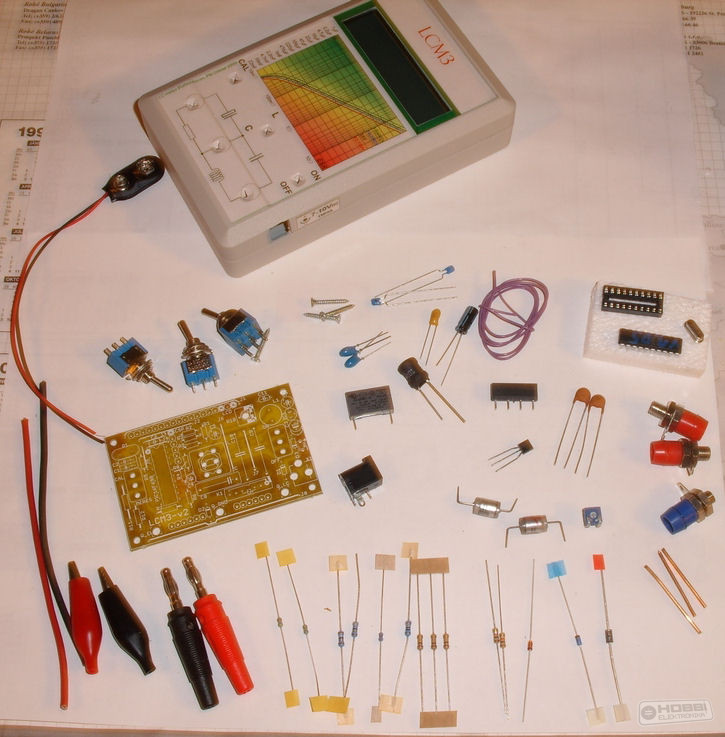

A KIT minden alkatrészt tartalmaz, ami szükséges a műszerhez.

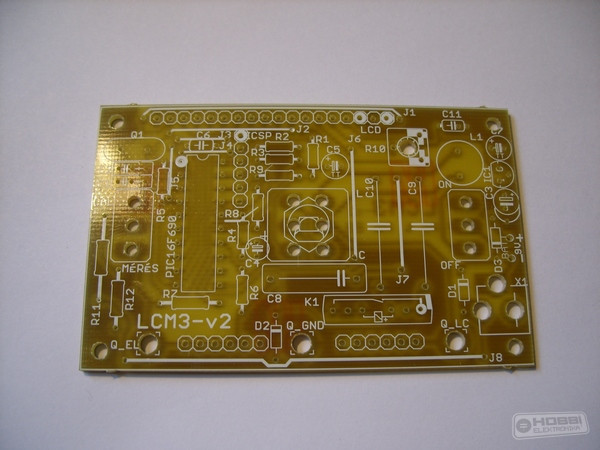

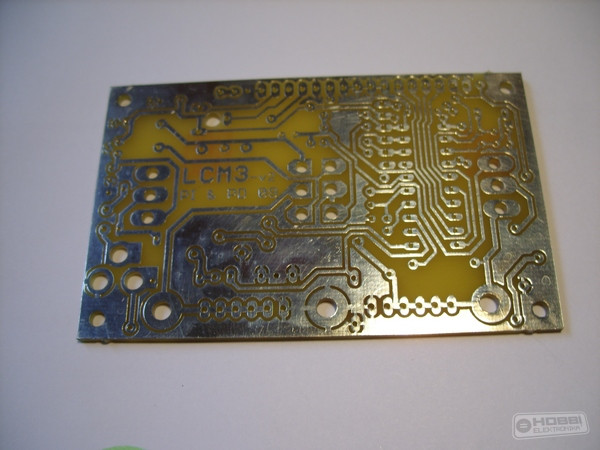

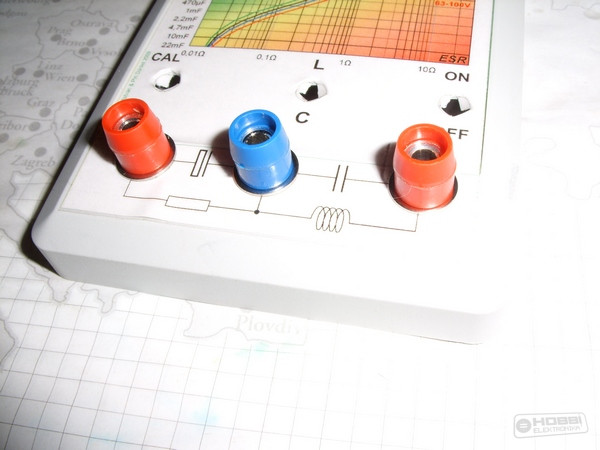

  • Professzionális, ónozott, fúrt, és pozíciófeliratozott NYÁK. (fénykép1, fénykép2)

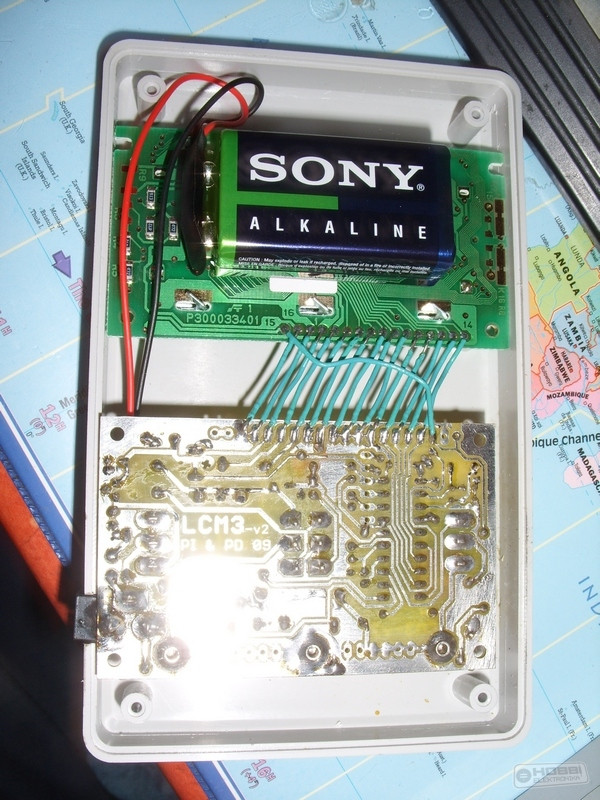

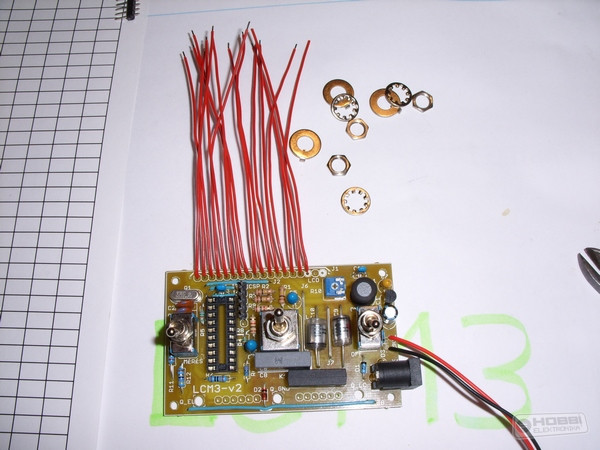

  • CNC-vel precízen megmunkált, stapabíró ABS műszerdoboz, színes, fóliázott, tartósan öntapadós előlappal, előre szerelve. (fénykép a részben beültetett panelról). Alaposan átgondolt kivitel (fénykép), ahova az elem is belefér (fénykép).
  • 2*16 karakteres LCD modul, zöld háttérvilágítással (csak külső táplálás esetén), már beépítve a műszerdobozba
  • Nehezen beszerezhető, kritikus, bemért alkatrészek
  • A legfrissebb szoftvert tartalmazó mikrovezérlő, nyomtatott használati útmutatóval
  • Jó minőségű gumis banándugók, mérőcsatlakozók (fénykép), kábelek...

Összeépítés után:

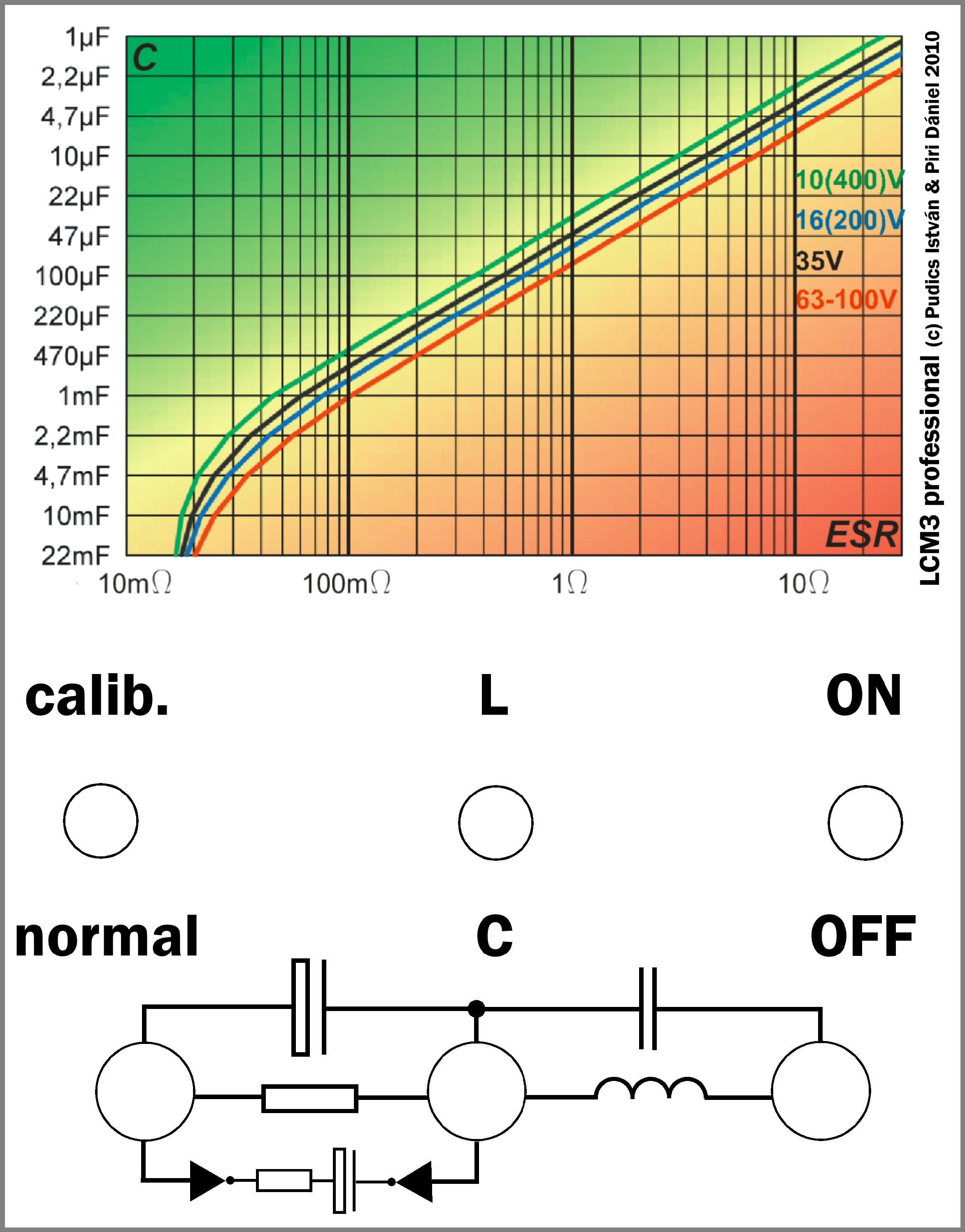

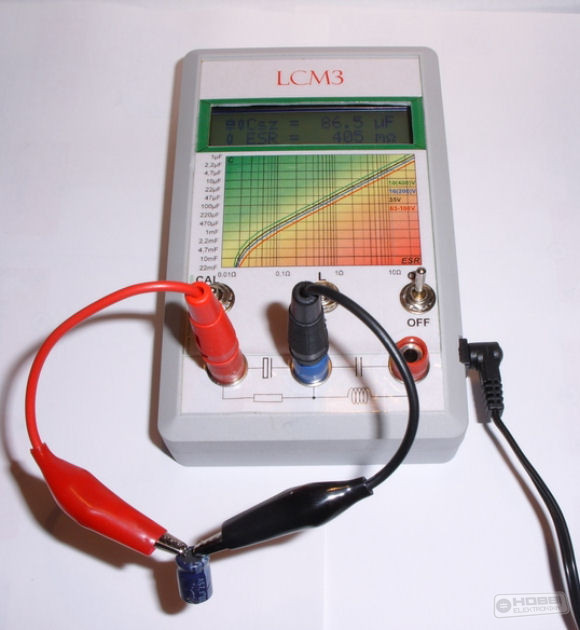

Elektrolit kondenzátor mérése. A diagramm alapján ez a kondenzátor már rossz, túl nagy az ESR-je.

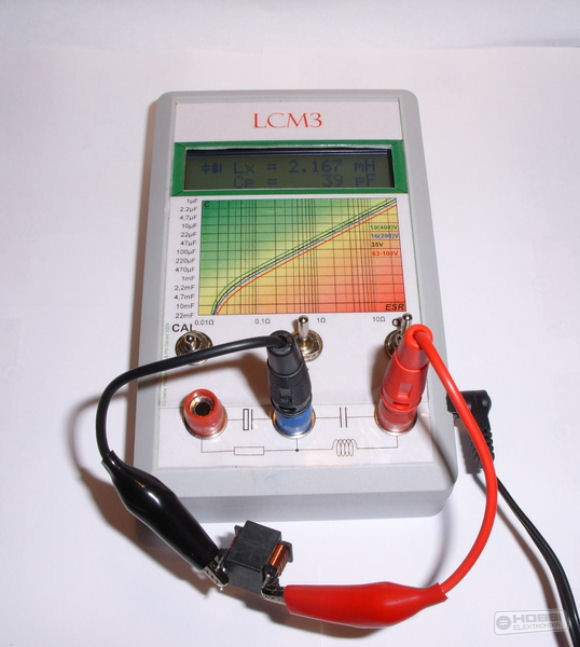

2.2mH-s tekercs mérése, a parazita kapacitás kijelzésével

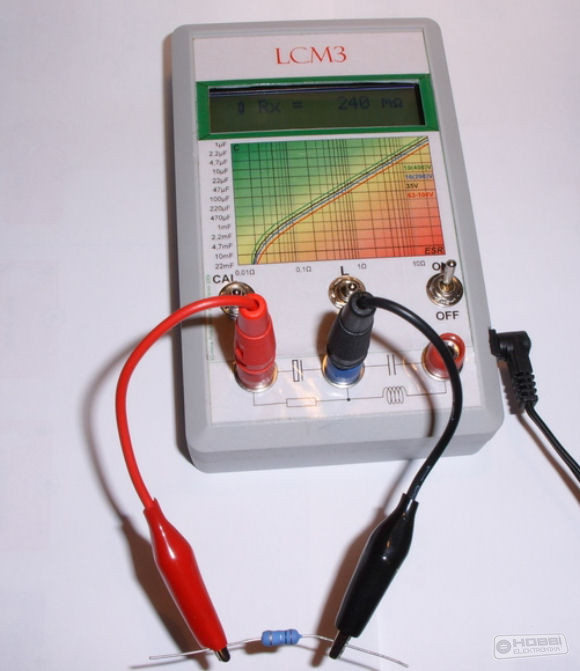

Kis ellenállások pontos mérése. Egyszerűen és megbízhatóan.

Akik mindezek ellenére saját maguk vágnak bele a műszer utánépítésébe, azoknak alább elérhető minden az utánépítéshez! Ahogy eddig is, ez után is a fórumon szakmai segítségnyújtással állunk rendelkezésre, és várjuk a fényképes beszámolókat.

FIGYELEM!

  1. Az alábbi  fájlokat szigorúan csak saját célú, nem üzleti jellegű utánépítésre közöljük!
  2. Felhasználásuk kizárólag az itt megjelent formájában, módosítás nélkül engedélyezett!
  3. A közzétett tartalmak továbbításához, más helyen történő publikálásához előzetes engedélyünk szükséges.

Kéretik a fenti szabályokat betartani!

LCM3 hex fájlok

  • lcm3_v1.2.hex //alap verzió, InCircuit méréssel, messzemenőkig tesztelt, ezt szállítottuk a KIT-tel.
  • lcm3_v122.hex //  kísérleti verzió, "autokikapcs" funkció (szükséges hardware: Skory oldalán), gyenge elem jelzés.
  • lcm3_v130.hex // kísérleti verzió, szintén automatán kikapcsoló, a hardware kiegészítéssel, de ezen túlmenően zárt (fazék)vasmagos induktivitásra optimalizálva, a nem polarizált kondenzátorok (<1uF) méréséhez a frekvenciakompenzáció kikapcsolva.
  • lcm3_v124.hex , lcm3_v132.hex - Továbbfejlesztés 2010. Okt.: induktivitásmérés kiterjesztése 100 H-ig, trafók szekunder induktivitásának mérése és a primer transzformált parazita kapacitásának kijelzése ami 50 - 100 nF is lehet.
  • LCM3-v1.25 fojtótekercses és az LCM3-v1.35 fazékvasmagos kivitel
    újítások:
    • Gyenge elemnél "Low Batt" kiírása a bekapcsolás utáni önteszt során, az elem szimbólum helyett
    • u és omega LCD típusfüggetlen kiírása, egzotikus LCD típusokhoz
    • frekvencia kiírásnál nincs Hz szimbólum
    • Ccal mentésének javítása, a kalibráló adapter használatához.

LCM3 előlap, diagramm

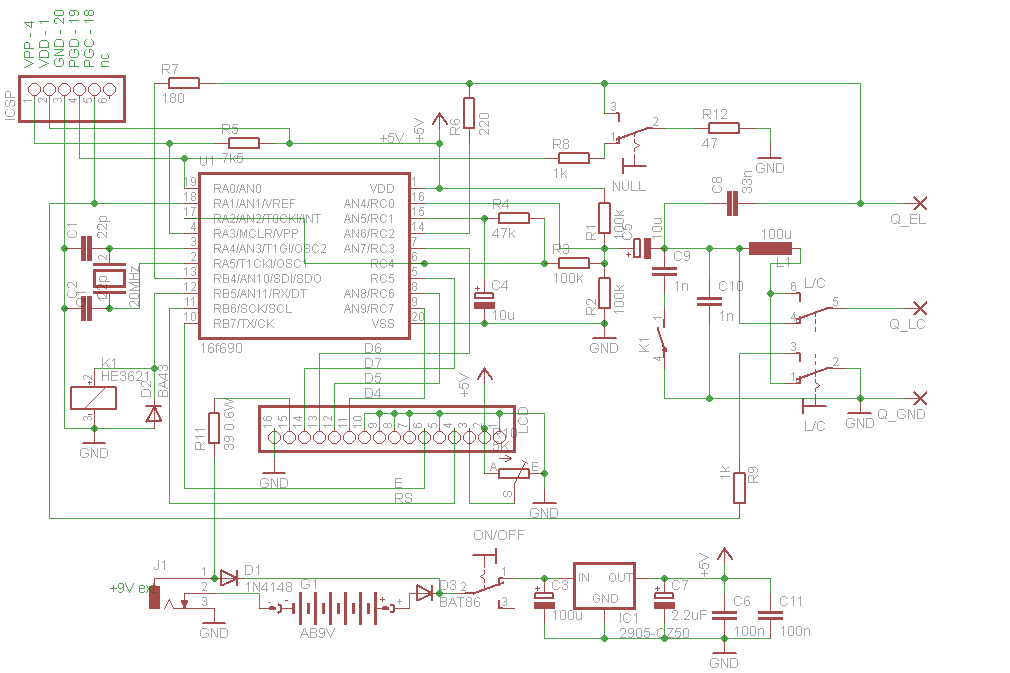

LCM3 nyomtatható rajzok
