Hello!
Ha érted az ASM programozást, akkor ez "LCD_CG_S.inc" alapján már meg tudod oldani. (Egyébként az LCD adatlapon minden rajta van, hogyan kell megoldani.)
üdv! proli007

Sziasztok!
Van nekem egy kibelezett kenyérsütőből származó lcd panelem.
Rajta nulla felirat. Négyszer 7 és kétszer két szegmenst, 5 kis háromszöget és egy kettőspontot tudott kijelezni. Ehhez felhasznált 13 lábat. Még annyi derül ki a nyákról, hogy ezek közül mintha 4 fél tápra lenne téve darabonként két-két 330k-s ellenállással, 1 csak a vezérlő ic- re van kötve, a maradék 8 meg más vezérlést, szabályzást is ellátna. Szerintetek van e esélyem arra, hogy megfejtsem a vezérlését? Ha igen, hogyan álljak neki?
A vezérlő ic valami egzotikus darab lehet, mert semmi infót nem találtam róla. Nem értek ezekhez a cuccokhoz, úgyhogy minden infót hálásan fogadnék.

Hello!
Általában fogyasztói készülékekben az LCD csak "kopaszon" van alkalmazva, mindenféle meghajtó IC nélkül. Az LCD vezérlését egy célprocesszor végzi saját programja alapján. (Ami egyébként a teljes elektronikát vezérli.)
A szegmensek kivezetése száma minimalizálva van, vagy is valamely multiplex meghajtás alapján vannak összekötve. (A féltápra kötött szegmensek, lehet valamely állandóan "világító" szimbólumok lesznek.)
Vagy is ha szenvedni szeretnél vele, és tudsz PIC-AVR-t programozni, akkor van esélyed használni a kijelzőt. Egyébként ésszerűtlenek tartom az alkalmazását.
üdv! proli007

MSP430 LaunchPad -hez készítettem egy nyílvessző-sebességmérő áramkört/programot. Most ledes kijelző van benne, de az rosszul látszik szabad téren. Ennek a kiváltására gondoltam használni. De ha azt mondjátok, hogy kínlódás kitalálni hogyan működik, akkor megy a lecsóba és marad a ledes, vagy legrosszabb esetben kap egy karakteres lcd modult.

Hello!
Ha nincs benne az üvegen IC, akkor nem kínlódás kitalálni, hogy miképpen van bekötve, csak vannak más koncepciók is.
- A proramban állandóan a kijelzővel kell foglalkozni, mert a MPX szegmenseket és a BP hátlapot állandóan forgatni kell.
- Ha ne adj ég, még egy készüléket szeretnél építeni, akkor keresel egy másik kenyérsütőt? Ez engem is sokszor akadályoz pld. olyan cél IC alkalmazásában, ami ugyan itt lapul a fiókomban, csak épen költséges - egyedi - nem hozzáférhető.. Pedig használatával az életem egyszerűbb lenne. Az érdekes kérdés lenne, hogy mely eszközök használata terjedt el, melyik nem és miért, felénk. Vagy pld. hogy egy gyártmányon miért nem javítottak idő közben, holott kis változtatással sokkal használhatóbb eszközt lehetne létrehozni. De ez egy igen sok változós függvény lenne, több ideával.
üdv! proli007

Jól van, alighanem igazad van. Hagyom a fenébe. Csak sajnálom, mert olyan faxogányos kis kijelző lett volna.

Hali!

Szereztem egy tűzvédelmi berendezésből kijelzőt.
azaz nem csak kijelzőt, hanem az egyik paneljét.
Mellékletben van a fényképe.
Szeretném valamilyen módon ezt a kijelzőt és a funkciógombokat magam leprogramozni, pl. PIC-kel.
A gond az, hogy a hardver nem erősségem

A célom az, hogy a gombok nyomogatásával a menümben mászkálva és kiválasztva őket, különböző ledek, különböző ideig világítsanak.
Azaz rákötök pl. 5db fehér ledet, 5db pirosat, 5db zöldet.
Ezeket a ledeket egyesével szeretném tudni világíttatni adott ideig.

Ezen kívül a kijelzőt is szeretném használni.
Pl. menüt írok hozzá, ahol ki lehet a funkciógombokkal választani a felprogramozott világítási lehetőségeket.
pl 1es led és 5ös led világítson 5 mp-ig, a 9-es és 15-ös meg fél másodpercig, de 1ms-es közönként kezdje újra 7 másodpercen keresztül.
Vagy lehet baráti áron venni készen ilyen rendszert, amit később egyedileg át tudok programozni?

A LED-ek meghajtására akkumulátort gondoltam, méghozzá 7,4V-os NiCH, vagy Li-Po aksit. Nagyjából 1000mAh-sat. Egy fegyverre szánom az egésszet, ahol tracerként, és lámpaként funkcionálna egye(n)lőre.

És most mi lesz a következő lépés?
A válasz: leírod nekünk a kijelző típusát (vagyis legalább azt, ami rá van írva), hogy kiderüljön milyen vezérlő van rajta.

Mivel nem tudom, hogy melyik jelenti a típust, ezért mellékeltem a postom-hoz a képeket.
Ha tippelnem kéne, akkor: LS-3uni[control]

Az első képen az alsó sorban van valami felirat, na azt kéne leírni.

Baloldalt csak a PTC TWR és a PTC Motor van.
Jobb oldalt meg, h made in Austria

Ami be van karikázva...

ELE08-3001 VER A01

Valószínűleg ez a kijelző adatlapja: Bővebben: Link

Hello! Valaki belinkelné a HD47780 kompatibilis LCD-ket HEStore-ról?

Udv.
lyan kérdésem lenne hogy van ez a kijelző róla ezt szeretném működésre bírni .
Az elképzelésem az hogy számítógépen elindítok egy programot és egy swf lejátszik pontosabban egy órát ilyesmit óra programozáshoz maga módján de vágom .
Valamilyen segítséget vagy ki indulási alapot tudnál e adni vagy valami pic-es kapcsolási rajzot amivel meg tudám hajtani a kijelzőt? Azt tudom először valami videó vezérlő kellene pl.:SSD1289 de a hestoron sajnos nincs és kapcsolási rajzot se találok. Legegyszerűbb az lenne hogy veszek egy linux boardot és azt fel programozom de abba nem merek bele kezdeni + pénzem sincs.

Sziasztok.
Segitséget szeretnék kérni ennek az lcd kijelzö élesztésében frekiméröhöz szeretném hasznositani amit már megépitettem és egy 4x16 karakteres kijelzövel hibátlanul müködik de ez a kijelzö optimálisabb lenne számomra ha be birnám üzemelni.

Nem nehéz dolog. Csak egy "óvatos" (!) szakadásvizsgálóval meg kell keresned az hogy IC adat és vezérlő lábai a csatlakozó megy tüskéire mennek, Azokat ráteszed a PIC megfelelő kimeneteire, amit a frekvenciamérő dokumentációja jelez, és már menni is fog. Legalábbis az első egy (két) sor.
Annyi vicc lehet a dologban, hogy valószínű, hogy a penelen lévő töltelék shift-regiszterekkel soros vezérlést valósítottak meg. Ha ez Téged nem érdekel, akkor azt javaslom iktasd ezeket ki, és a HD IC-re közvetlenül csatlakozz. BUÉK!

Az az egy bibi van csak hogy a frekimérönek 14 láb illeszkedik az lcd re de ennek a kijelzönek csak 10 lába van.A frekiméröt vinycs félét épitettem meg.
üdv. BUÉK.

Azért írtam, hogy ez a modul soros vezérlésű lesz, így az azért felelős IC-ket ki kell iktatnod és közvetlenül kell vezérelned a HD44700-at. De ez csak elmélet, a panel előtted van, erről meg kellene bizonyosodnod.

Hali!

Először is BÚÉK mindenkinek!

A problémám az lenne, hogy adott egy pár vezeték nélküli AEG telefon, aminél a szegmenses LCD kijelző van!
A kijelző és a panel közt a kapcsolatot fólián keresztül oldották meg, és a fólia van rásimítva a panelra. De mivel már vagy 5-6 éves a szett, így elég sok szegmens nem működik, így nem lehet pl a számokat sem látni rendesen!
A kérdésem az lenne, hogy ez a fajta fóliás megoldás, hogy javítható, mert ha megnyomkodom a fóliát akkor előjönnek a hiányzó részek!
Forrasztást nem látni sehol!
Aki tudja, hogy tudom javítani, kérem segítsen!
Előre is köszönöm!

üdv
PIXI

Hellol úgy javítható, ahogyan írod, szerzel pl egy tömítőgyűrűt, azt elvágod s a kapott hurkával rászorítod a fóliát az üvegre.

Az adatlapot átnézve és a kapcsolási rajzot renben van az adat lábak és a többi bekötése de a kontraszt lábat hova is kössem?Mellékelem az általam öszegyüjtött infot ami alapján bekötöm.

Egy 10k-s potméter csúszkájára, a másik két lába a testen és a +5V-on legyen.

Azt értem hogy honnan,de hova?A hd 34;35;36-os lábára?Ez a 3 láb nem tiszta nekem.A D0-D7 ig bekötöttem a DB0-DB7.Az e az e hez R/W-T R/W hez RS-T RS-hez a Vee az kérdés számomra a hd melyik lábára illeszkedik gondolom a VDD a hd 33-as lábára (vcc)? A vss pedig a hd 23-as lábára (gnd) ha nem jo igy akkor kérném kiigazitásod és azt a fránya Vee lábat szerinted a hd mely lábára illesszem?
üdv

Szia!
Én azért megnézném, hogy a tüskesornál a lábak hova vezetnek (multival kisípoltatod).
Az LCD Vee lába nem a HD44780-as LCD-re megy, hanem egy potival a testre (poti egyik szélső lába a testre, a középső lába az LCD Vee lábára, a másik lábát nem kell tápra kötni).

Szia

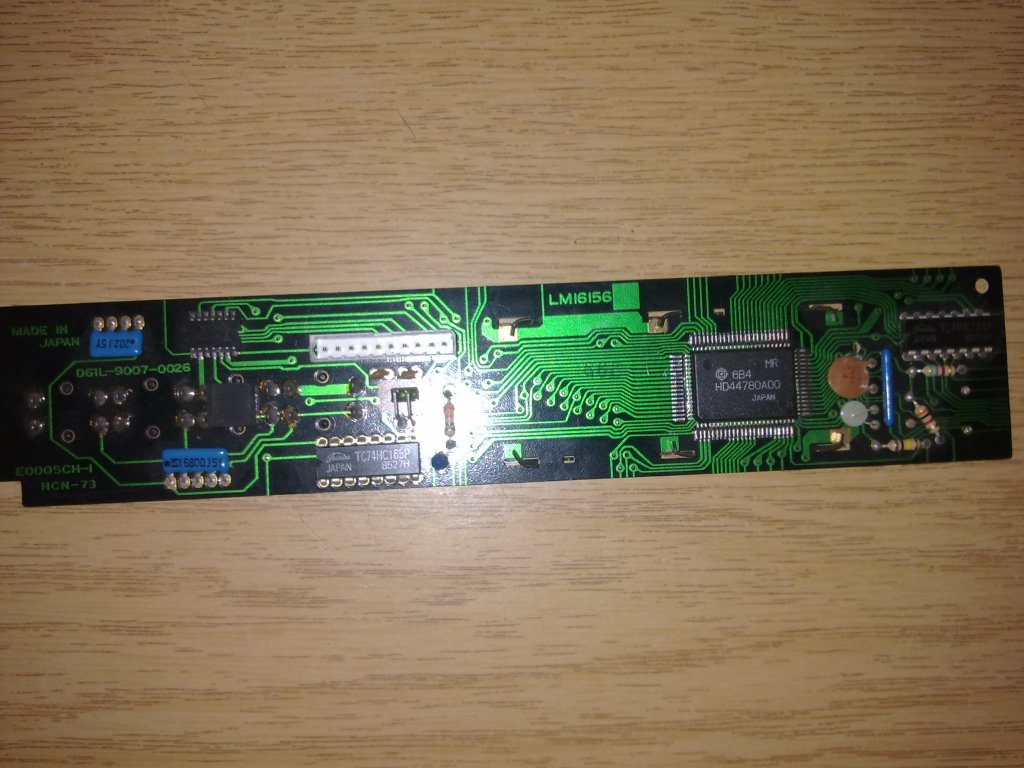

A tüskesorrol a foliázás belement a két meghajto ic-be illetve a hd összes számomra kellö lába belement a 74hc 165-74hc164 ic-be amiket már sikeresen leforrasztottam.De szerintem elbeszélünk egymás mellett lehet én vagyok a nehéz felfogásu.A helyzet a következö megépitettem a vinycs féle frekiméröt egy4x16 karakteres kijelzövel szépen megy,a frekiméröröl leszedtem az lcd kijelzöt és szeretném csatlakoztatni hozzá az elözöekben emlitett 1x20 karakteres kijelzöt na most minden vezetéket bekötöttem a frekiméröböl az lcd-be a kontraszt lábon kivül mert az ic (hd44780) nem tudom melyik lábra kössem.A vezérlése megvan az kell hogy hová az elözöekben feltettem két képet ami alapján összekötöttem de hová kössem a frekimérö 3-as lábát(kontraszt) az lcd-re (hd44780) 33,34,35 ös lábra?

A cikket vicsys készítette! Rosszul írtad a nevét.
Ki kéne deríteni, hogy ezen a panelon, aminek az LCD-jét fel akarod használni, hol a kontraszt, mert oda kell kötni azt a bizonyos 3-as részt. Viszont a HD44780-on nem fogsz ilyet találni.

Igen a cikk készitöjének nevét tényleg rosszul irtam sorry.
A hd44780 adatlapját tanulmányozva a 35-ös lábra kéne kötni a kontrasztot? (d)
üdv

Jaj, előbb rosszul írtam, szóval az a kontrasztos rész nem tudom hova megy.
