Sziasztok.

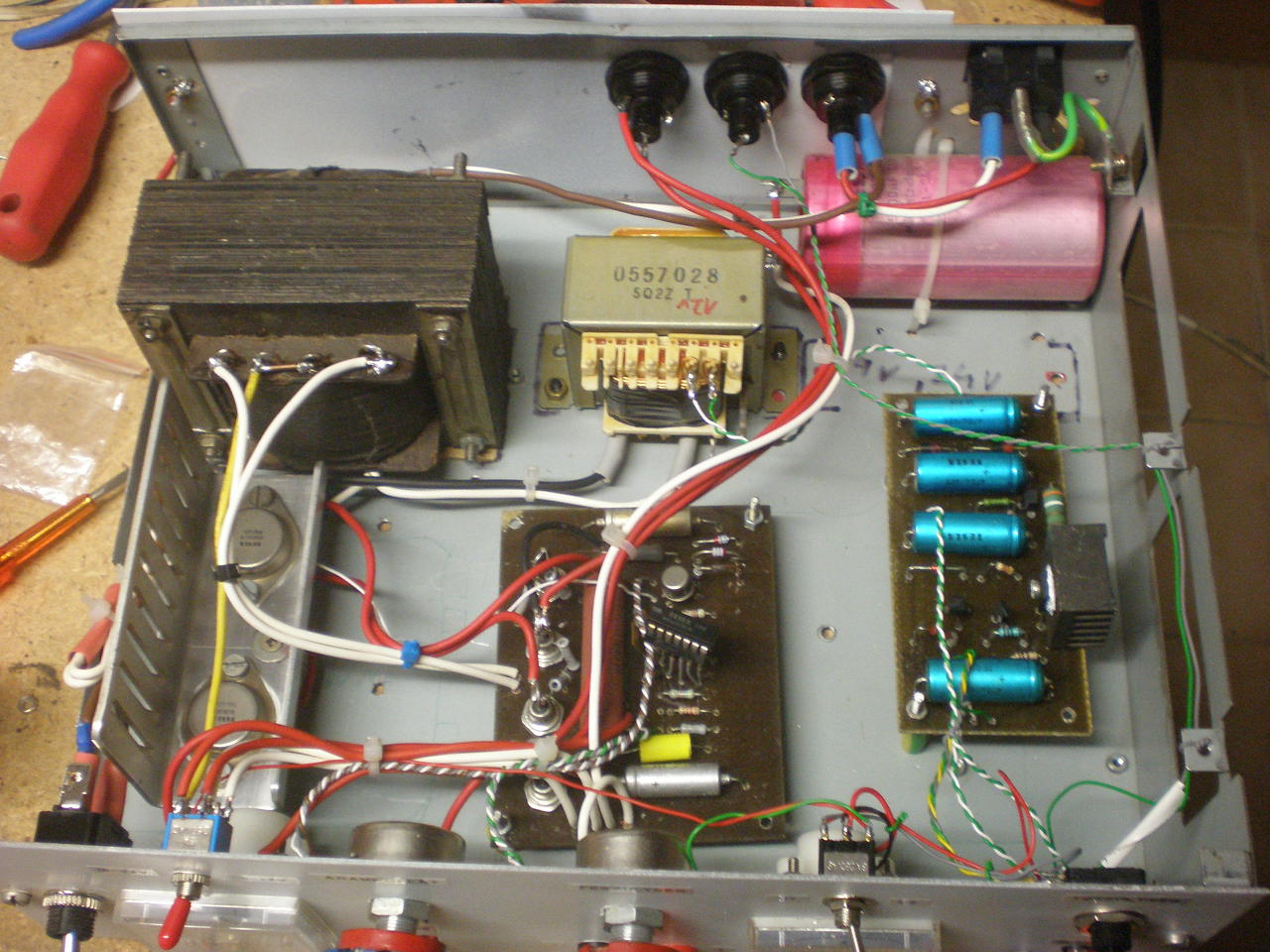

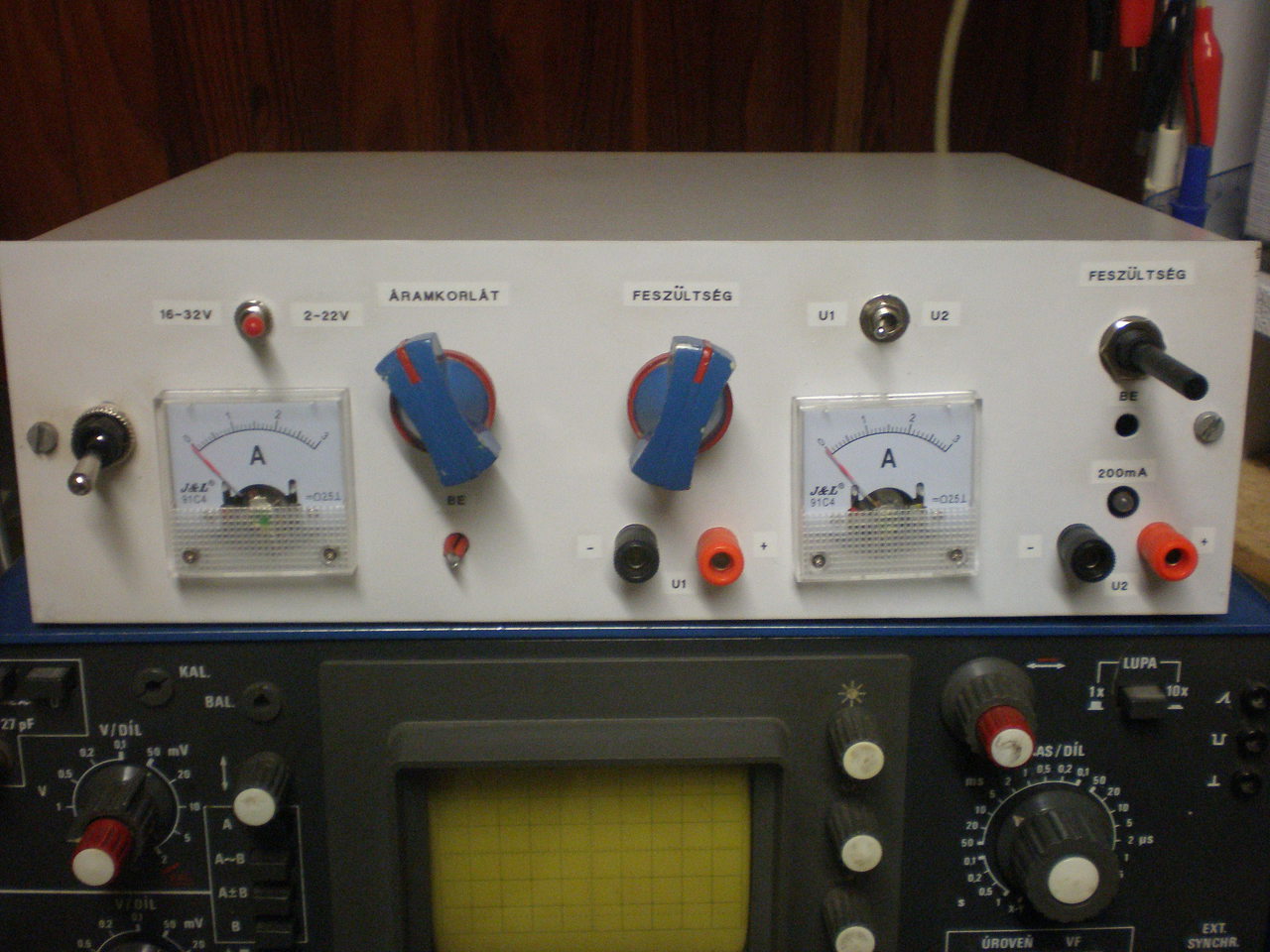

A hét elején befejeztem a labortápomat. Köszönöm a segítséget mindenkinek, aki a labortápos témában segített. Külön köszönet Prolinak. ![]()
Egész jó lett! Szép a belső elrendezés is! Viszont azt a hűtőbordát nagyon kicsinyellem, de majd a használat során kiderül.
Köszönöm!
Előválasztós a táp, így kevesebbet kell eldisszipálnia kis feszültségnél de nagy áramfelvételnél. Én is kicsinylem a bordát, de ez volt a legnagyobb amit itthon találtam és alkalmas volt két TO3-as tokozatú tranzisztor befogadására. Később lehet, hogy ha lesz nagyobb bordám akkor cserélem. A hozzászólás módosítva: Aug 31, 2015
Szia!
A középső nagy barna panelon az IC hogy áll? Én látom furcsán vagy tényleg vezetékek vannak az IC-tokra forrasztva és azok beleforrasztva a panelba és ezért emelkedik ki? Elrendezés jó, vezetékezés jó, de a hűtőborda kicsi lesz, esetleg egy halk ventilátorral. A panel meg csúnya. Furán állnak az alkatrészek, a jobb kis panelen is a TO-92 tokozású tranzisztorok is nyomorékok szegények. Megérdemelne a kapcsolás egy szebben kivitelezett panelt. A fehér színt meg majd meg fogod szidni,mert hamar koszosodik. A szürke az általános szín, többek között pont a kosztűrése miatt. Ezektől eltekintve ha működik és számodra megfelel (mert ez a lényeg) akkor használd egészséggel.
Sajnos igen, a panelből az IC foglalat ki van vezetékelve. A panelterv a régi MAA723-as IC-hez készült, úgy volt, hogy ebben is az lesz, de nem sikerült beszereznem csak a DIP tokos változatát (MAA723CN). Ez egy régi konstrukció, ami a környezetemben több példányban működik. Valamikor a 80-as években az Amatérske Radio folyóiratban jelent meg. Az alkatrészek szedett-vedettek, legtöbb bontott, abból kellett megépítenem amit itthon találtam a ,,fiókban". A két műszer így is jelentős anyagi kiadás volt. Valójában azért van amper skála a voltmérőn, mert elérhető (tűrhető) áron nem találtam volt- illetve ampermérő párost, így két ampermérőt vettem és az egyiket átalakítottam. Ez van sajnos.
![]()
Te, ez igazán jó lett. Gratulálok!
Köszönöm!
![]()

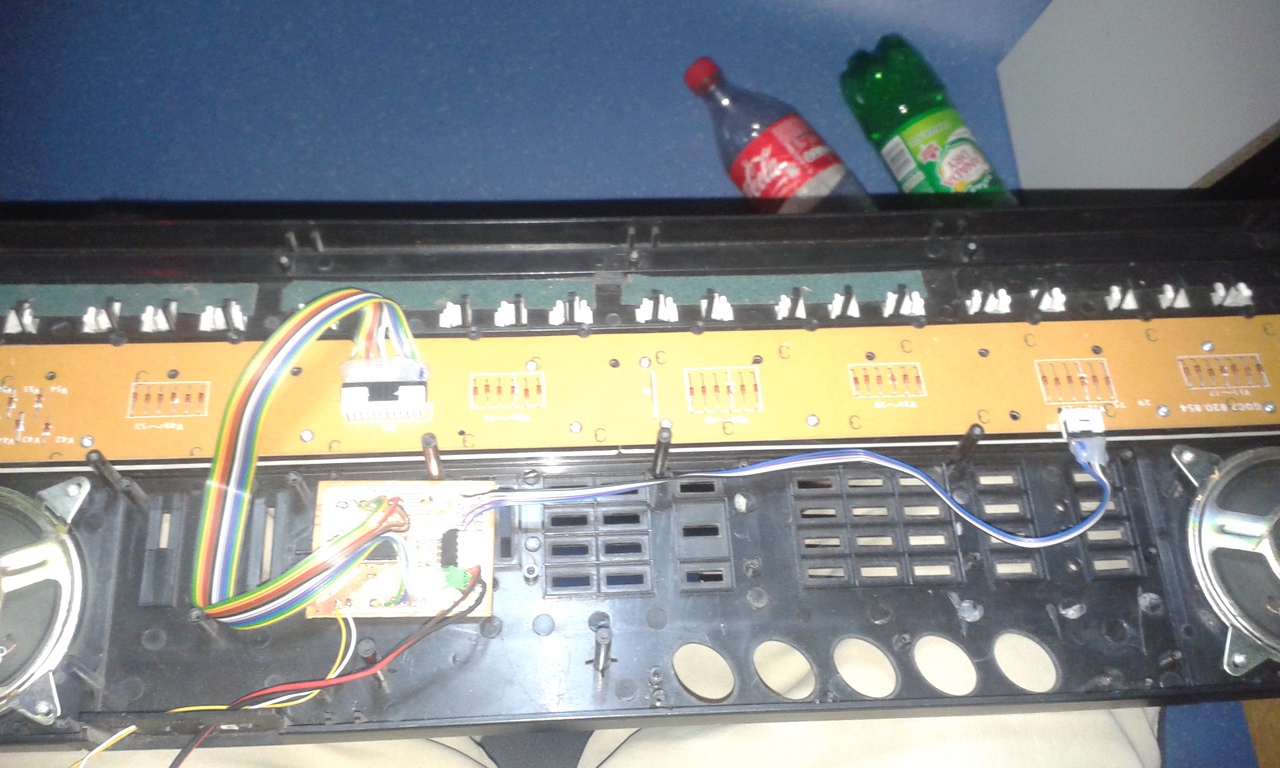

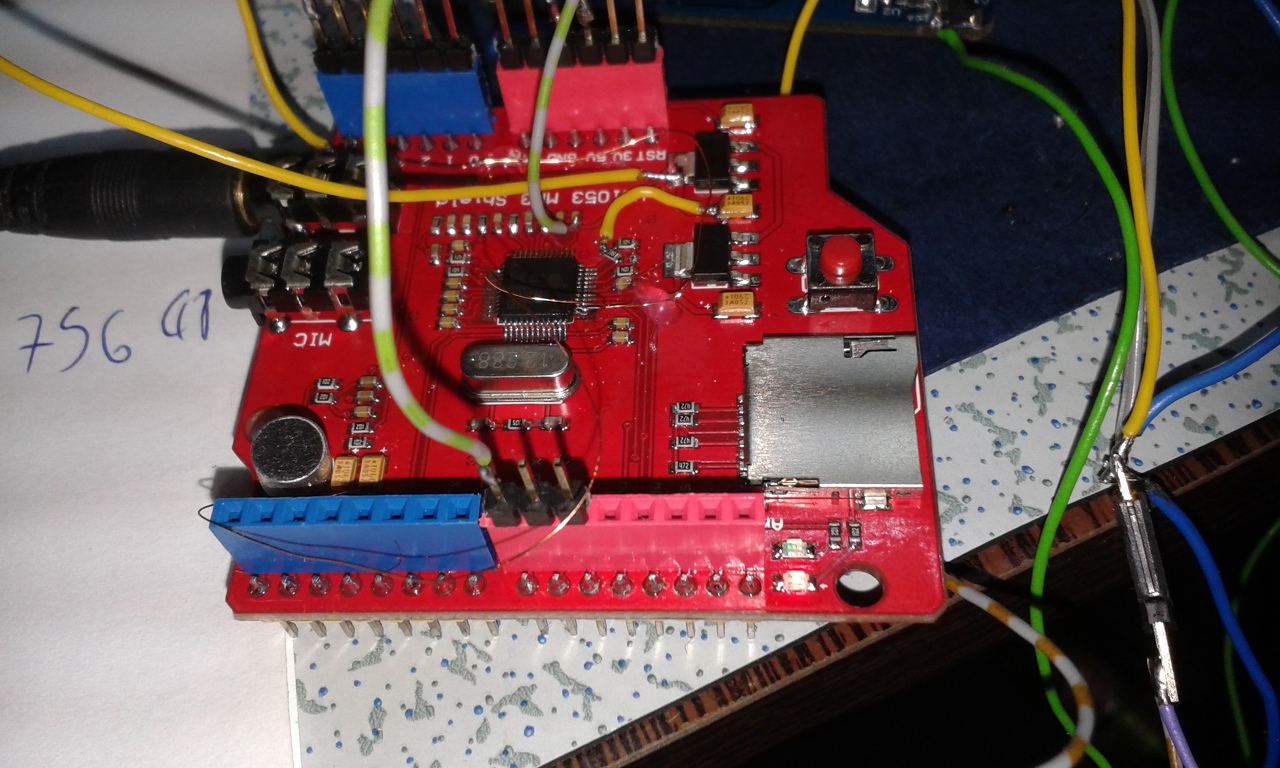

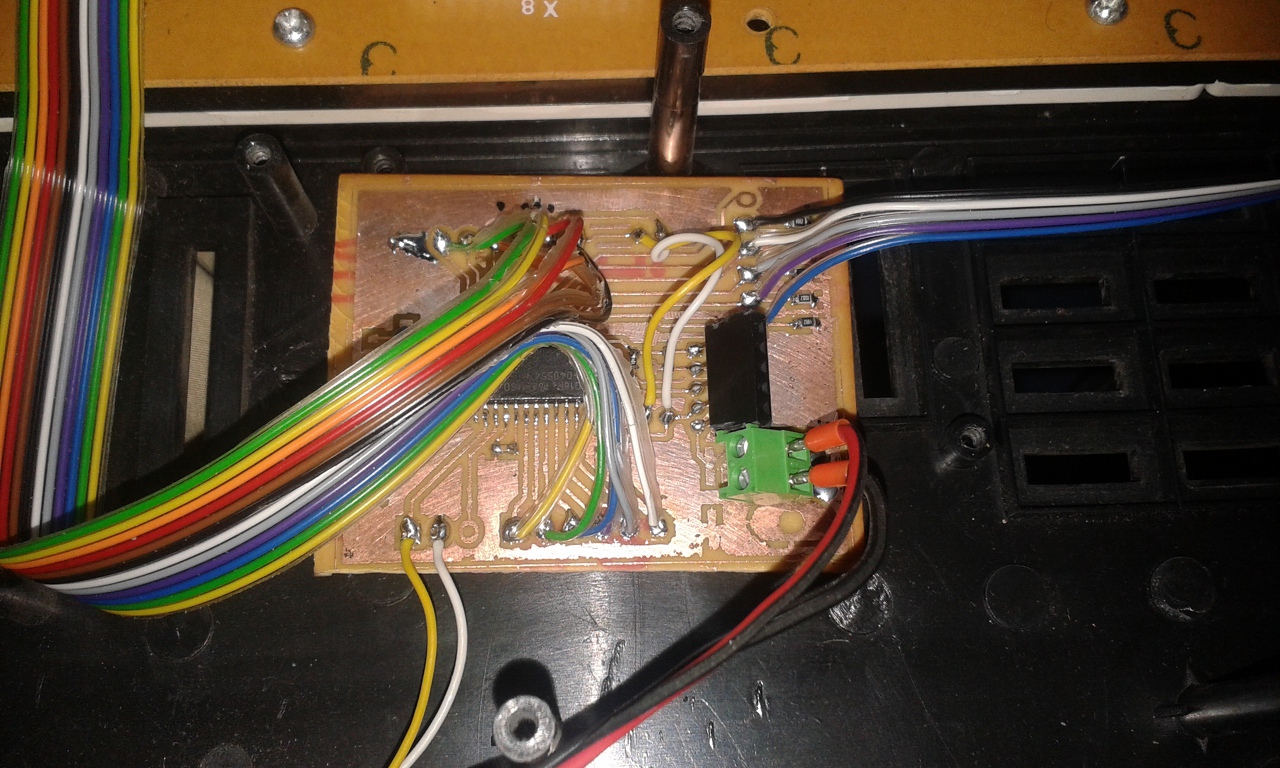

Játék szintetizátor billentyűzet átalakítása pc-vel összeköthető, de önállóan is hangot kiadni képes polifónikus GM MIDI zongorává...most már 4 kezest is lehet rajta játszani, és minden hang megszólal. Lelek egy PIC16f876a mikrovezérlő, és egy vs1053b hang ic. Használhatósága tökéletes, egy erősítőt szeretnék még tenni bele, h a gyári hangszórokon is szóljon, ne csak 3.5 jack line out legyen rajt. Tervben van a hangerő, és hangszer váltásilehetőség is, jelenleg csak zongora van kihasználva.
A hozzászólás módosítva: Aug 31, 2015
Sziasztok!

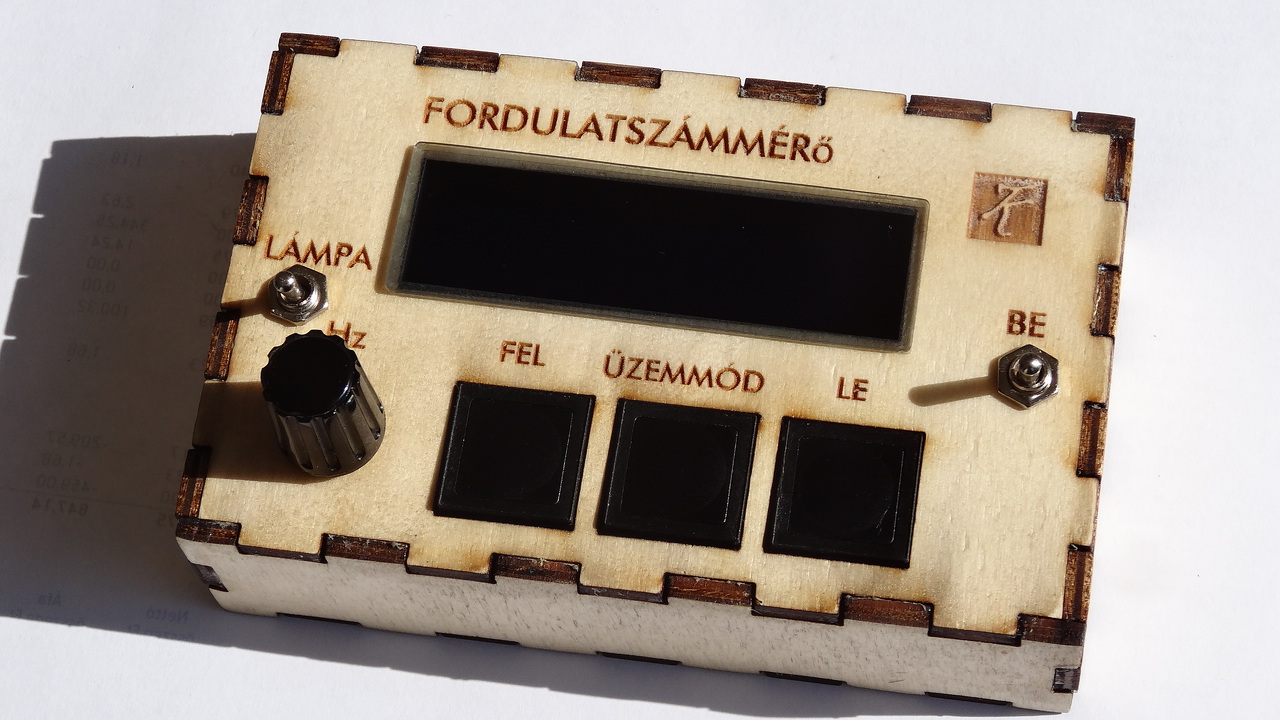

A motorszabályozós próbálkozásaimhoz építettem egy fordulatszámmérőt. (Itt tárgyalgattuk.)
Na ennek nemsemmi kinézete van! Grat!
Gratulálok, főként ha te voltál a lézer CNC-s. Egyébként ez a doboztechnika nekem nem jön be. "ízlések és pofonok"
A hozzászólás módosítva: Szept 2, 2015

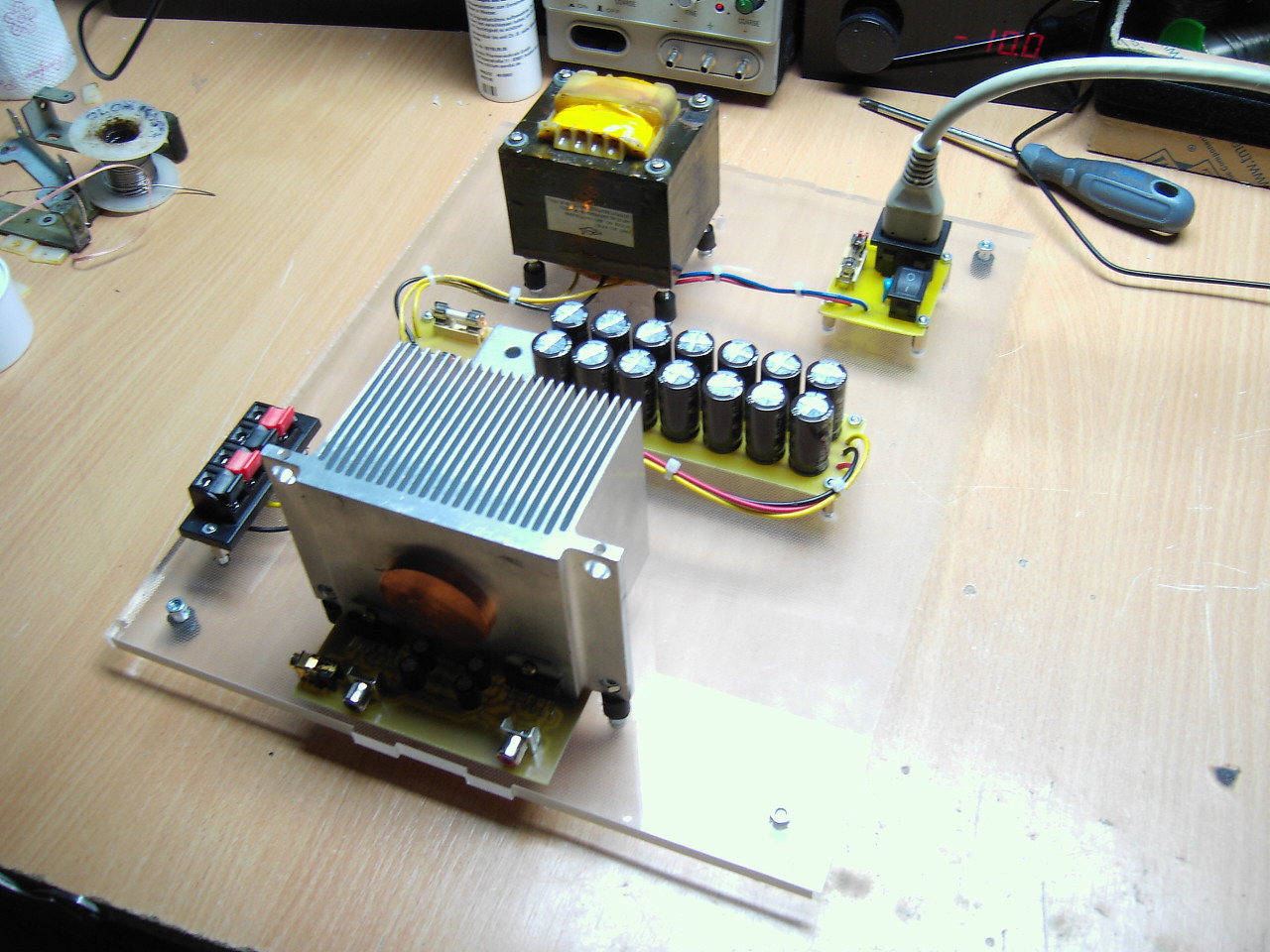

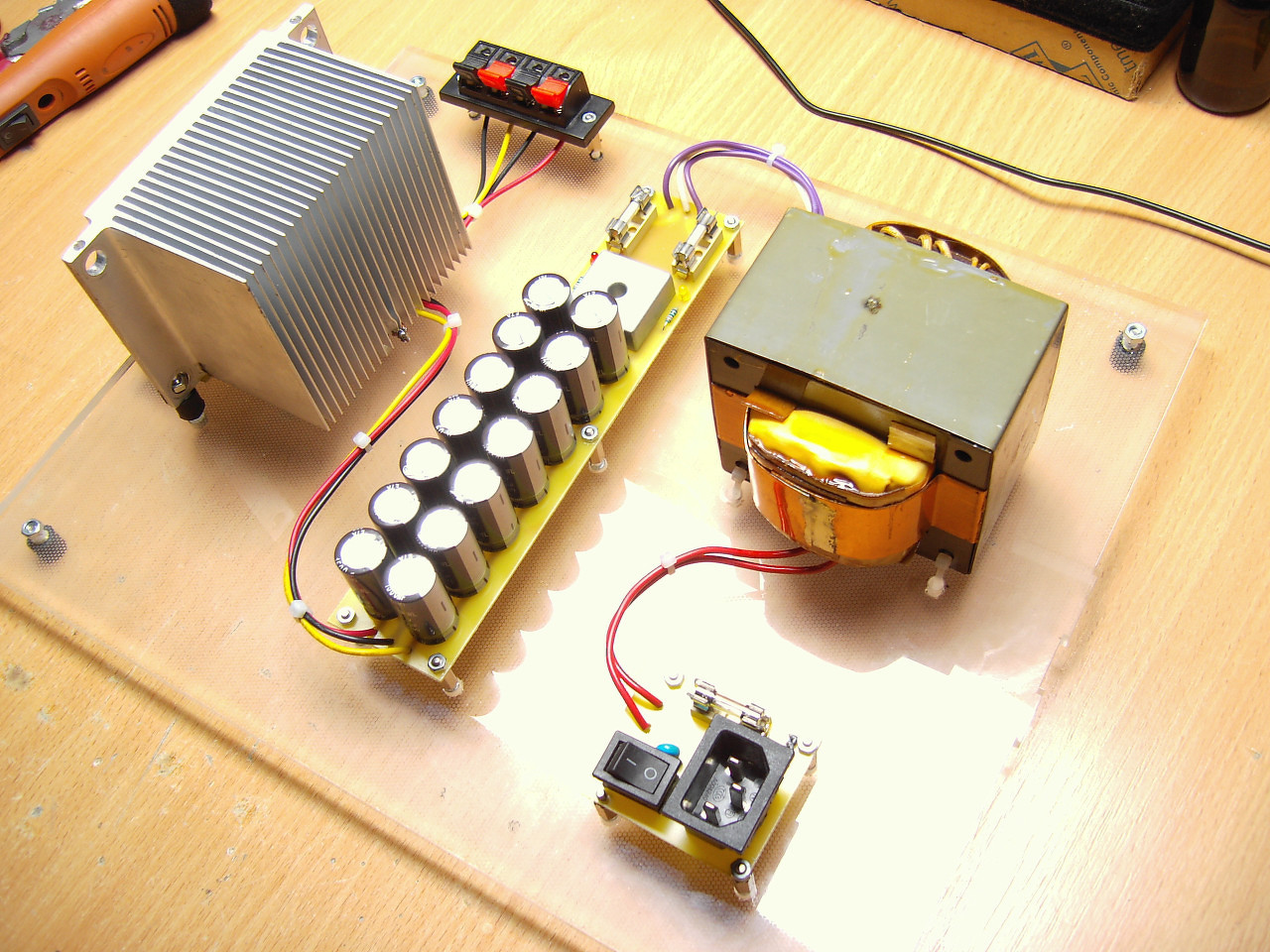

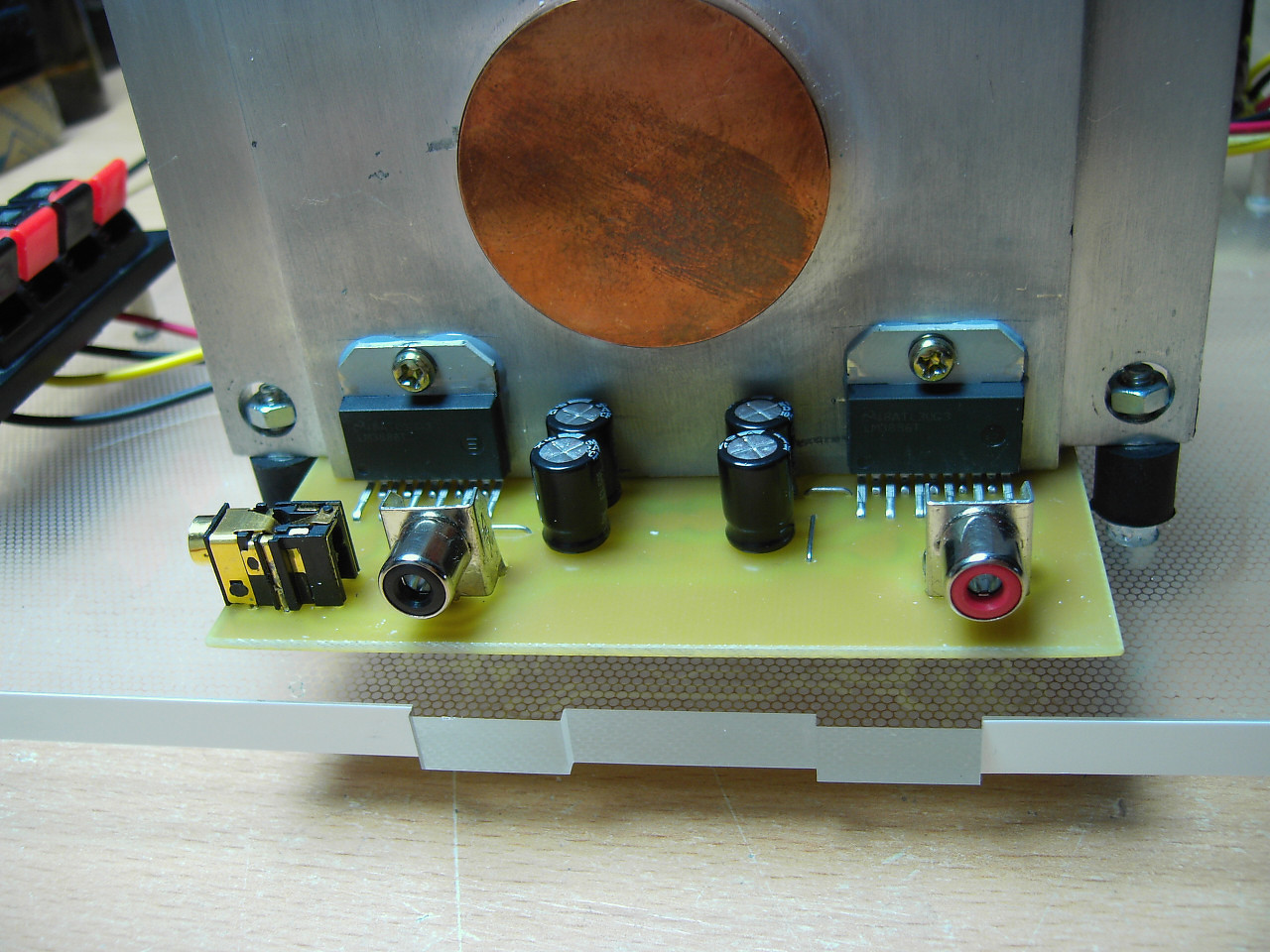

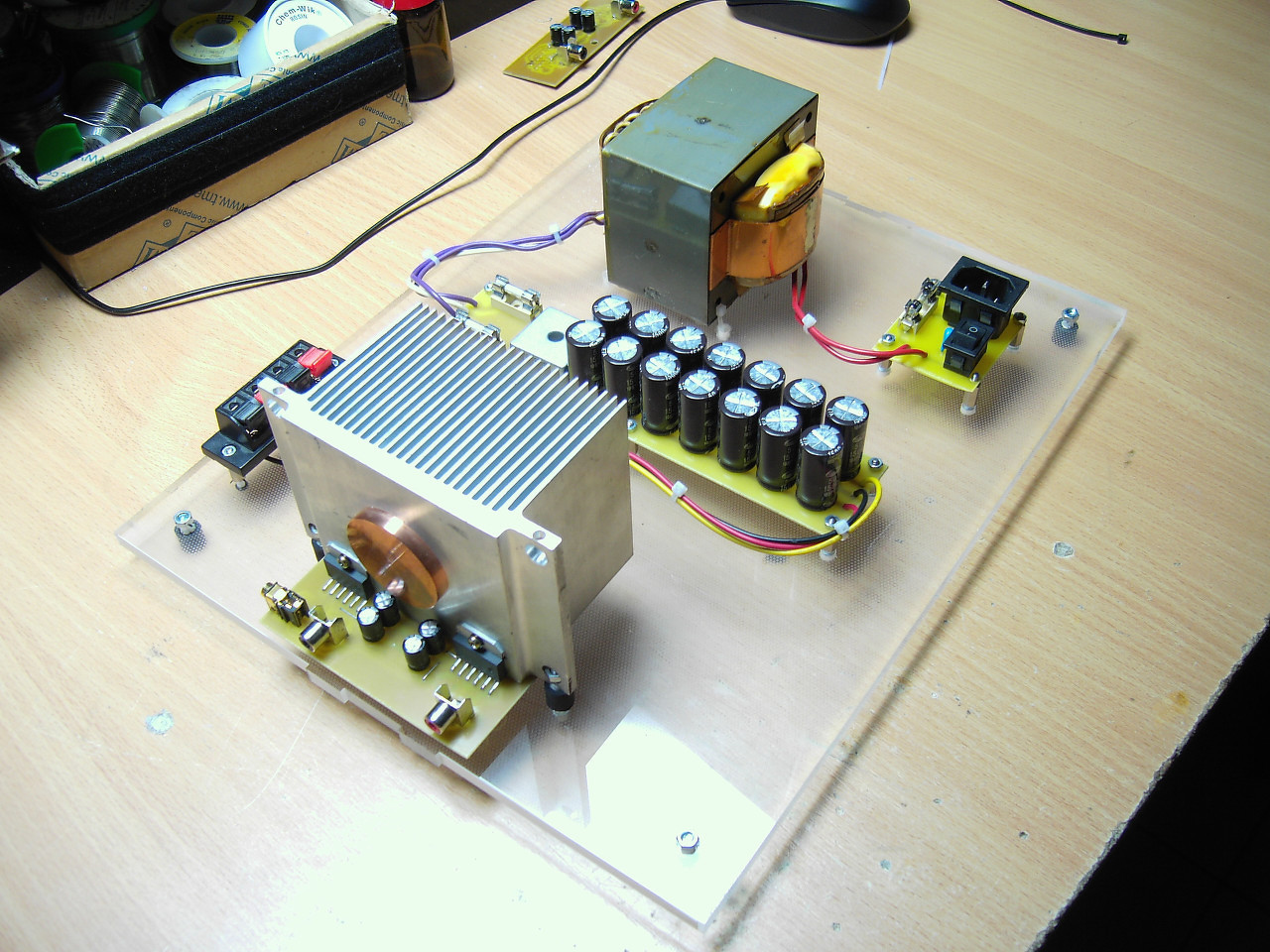

Egy gyors deszkamodell LM3886-al, a nyákok picit randák lettek, de csak a széleik. Továbbra is az a véleményem, hogy nem rosz, de ícés hangú.
![]()
Ez nem is deszka, hanem pleximodell...
![]() ![]() A hozzászólás módosítva: Szept 3, 2015
Szia!
Szép lett, de legalább a 230 oldali biztosítékra tenni kellene egy műanyag kupakot mert ez így eléggé birkózógép jellegű.
Szia! Érdekes megoldás. A GM MIDI-t mi állítja elő? Kicsit részletesebben érdekelne. Én is készítettem egy szintetizátort, ami MIDI 0 formátumú. A tiéd mit tud? Magánban is jöhet ha túl off...
Szép!
Az a borda nagyon sűrű. Feltétlenül kel rá a ventillátor. Vagy minden második bordát ki kell vágni.
Gratulálok!
Tetszetős deszka. Az elkó-kat direkt melegíted? Teszteled a hőtűrésüket és az élettartamukat? Zsolt
Látom sok a bontásraváró LCD nálatok.
A hozzászólás módosítva: Szept 3, 2015
Miből látod?
A hozzászólás módosítva: Szept 3, 2015
CCFL fényvezető plexije.
A hozzászólás módosítva: Szept 3, 2015
Szellős, de mégis szokatlan elrendezés.
Miért pont ilyen?
Egyetértek, de elfogyott a kupak, amúgy levalsztótrafóról megy szerencsére, mert nyúltam már rá.
![]() pjg: A borda nagyonjó, ez már nem az első, 8Ohm klipen járatva 60°C alatt tartja. Qju: Az elkók nagyon messze vannak tőle, a meleg fölfele szál. q765: Igen, van belőle bőven, házat építhetnék a plexikből. ![]() Alkotó: Azért mert így vannak a legtávolabb a végfoktól a zavaró tényezők (trafó, AC230 stb.) Amúgy a trafót cserélem, mert borzalmasan hangos, leszdtem róla már a lemezes árnyékolást, de még mindíg zümmög, kibírhatatatlan. ![]()
Az erősítő nyákján is van elkó, és pont a borda tövében!!
Kapot másik trafót, ez csendben van, ráadásul gumibakokkal van felrakva és +-1.5V DC-t kaptam még ezzel a trafóval.
![]() qvasz: Láttál te már gyári kapcsolóüzemű tápot? ![]() ![]() ![]()
Sziasztok!

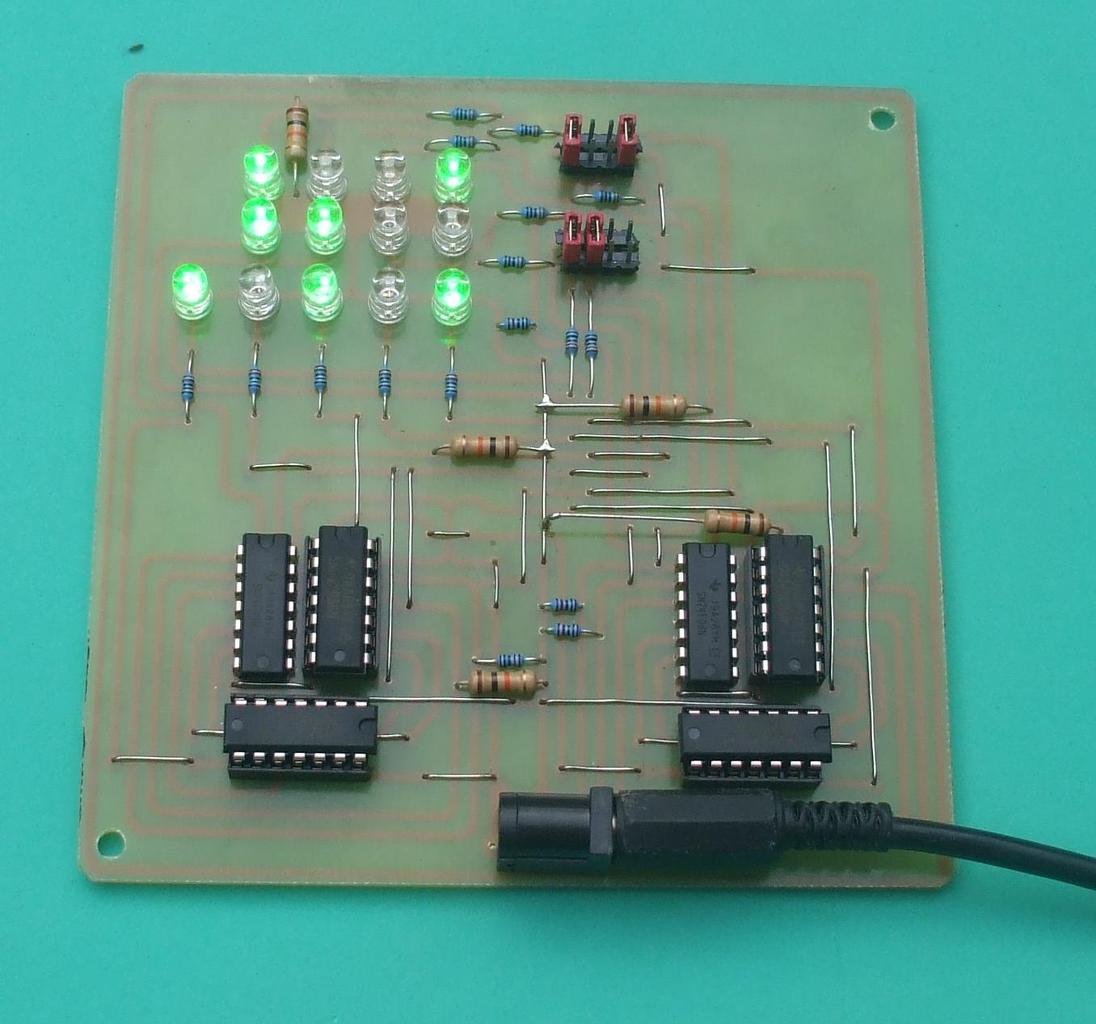

Egy kis időutazás, avagy hogyan számoljunk csak kapuáramkörökkel. Jobb lett volna csak tranzisztorokkal, vagy még jobb relékkel, de hát azért mindennek van határa.
Határ? Nincs
![]()
Szia!
Ez most mi tulajdonképpen? Annyit sejtek, hogy valami mátrix. A hozzászólás módosítva: Szept 4, 2015
Nem óra ez, hanem "számológép". A képen a 9+12=21 műveletet látjuk.
![]() |
