Eagle leírások a neten:
Eagle alkatrész-könyvtárak: http://www.snapeda.com
és a leírás hozzá.- http://www.piclist.com/images/www/hobby_elec/e_eagle.htm - http://pa-elektronika.hu/hu/cikkek/75-eagle.html
ne szórakozz ez egy 20cm-es nyákra ráfér.
Az egyik alkatrészt véletlenül mellé tetted. Rajzold újra!
Hát nem tom ha ezt írta ki.Na de mind1 sikerült.
Frankey:Melyiket tettem rossz helyre?
Fogalmam sincs, de az egyik alkatrész a körvonalon kívül lehetett, amit megenged a program. (Lehet, hogy valami bug a szoftverben? Nem tudom...
![]()
Nem tudom de végül is készen lett a rajz.Át is nézték nekem.
Mitől van az hogy ha kinyomtatom a nyákrajzot, és van benne egy DIL40-es foglalat nem egyezik az IC lábkiosztásával. Pedig ha csak simán kinyomtatom, mindenféle egyéb huzalozás nélkül akkor OK, de ha már vezetékek csatlakoznak hozzá nemjó
![]() (a kereső nekem nem hozott erre a témára semmit ![]()
Ez nem ezzel van összefüggésben.
Nyomj rá: File/Export/Image Itt jelöld meg hogy hova és milyen nézen mentse, és 300DPI-t beállítva mentsd el. Utána nyisd meg például IrfanView-el, abban pedig: File/Nyomtatás és itt az "Eredeti méret (DPI-szerint)"-et jelöld be.
Nehogy már Eagle -> kép-file -> képnézegető -> nyomtató...
Az Eagle tökéletesen nyomtat mindent 1:1 arányban, ha a "Scale factor" értéknél 1 van. Akár huzalozott a tok, akár nem.
Miért pont ASCII? Válasz pipi hozzászólásához.
Mi egy olyan kütyüt gyártunk, amiből a kisérleti gyártás kb. 200db, a nullszéria kb. 2ezer db, az éves kapacitás kb 100ezer db, ennek nagy része exportra megy. Jogos igény, hogy ha modjuk szlovákiából visszajön egy darab, hogy nem jó, akkor megkérdezik tőlem, hogy tavaly ilyenkor mit szállítottunk szlovákiába. Erre persze senki ember fia nem emlékszik, csak a gép. A mi szerverünk archiváló rendszerében tárólódik az összes kiszállított kütyü -förmvere(i), -paramétertáblái (betöltött adatatok), -a betöltéshez szükséges PC-s program(ok), -a vele szállított dokumentáció, -és még mindenféle más is és most a főnököm azt akarja (meg én is), hogy a kapcsolási rajz és fóliaterv is ebbe a rendszerbe kerüljön bele. A mi vállalatunk információ archiváló rendszere -amely elsősorban forrásnyelvü programok tárolására lett kitalálva- olyan, hogy két hasonló fájlt képes összehasonlítani, és ha néhány sorba beleeditáltak, akkor azokat megjelöli (például eltérő háttérszínnel). Ha például az R101 ellenállás értékét 10k-ról 15k-ra változtatnám, akkor az -ASCII output esetén- valami ilyesmi lenne: PART, NAME="R101", VALUE="10k" ;az egyik fájlban PART, NAME="R101", VALUE="15k" ;a másik fájlban és a különbséget az archiváló rendszer azonnal észrevenné, és mondjuk piros háttérszinnel megjelölné, amit én azonnal észrevennék. ASCII output hiányában marad az a módszer, hogy mindkét kapcs. rajzot zsirpapirra kinyomtatom, egymásra teszem, fény felé tartom, aztán a szememen lévő lyukon keresztül addig nézem, mig fel nem adom, vagy észre nem veszem az eltérést. A gép sosem adja fel, és mindig észreveszi az eltérést. Hát ezért kellene az ASCII output. Én tudom nagyon jól, hogy ez nem foliatervezési, hanem archiválási probléma, de azért egy kérdést megért. Válasz electrocad aggodalmára: Az adatlopás lehetőségétől azért nem félek, mert ebben a rendszerben vannak archiválva a förmverek forrásfájljai is -ami sokkal értékesebb-, vagyis a biztonság miatt fájjon másnak a feje. Üdv: Kováts Péter
Ha csak ennyi kell, akkor erre megfelel a Partlist és Netlist is. Azok elvileg szövegfájlok és az Eaglevel generálhatók. Minden módosított tervet más-más néven kell elmenteni (sch és brd fájlokat) és az azoknak megfelelő Part- és Netlisteket is. Így könnyen visszakereshető, hogy melyik listához melyik panel, vagy kapcsolási rajz tartozik. A színezést gondolom más szoftver oldja meg. De az első kérdésedből nem volt nyilvánvaló a célod.
Szevasztok.
Az lenne a problémám, hogy eddig egy pici layout editor hun nevü progit használtam nyákgyártáshoz, de már ugymond kinőttem , keveset tud az eagléhez képest.Viszont volt egy nagyon jó tulajdonsága, .mégpedig a nyomtatáskor lehetett vele mozaikot nyomtatni. Kitöltötte az a4 es lapot és ha nem sikerült lehetett ujra próbálkozni, nem kellett egyenként nyomtatgatni. kivágtam vasaltam és kész. Eaglével lem lehet valahogy ezt elérni?
Van egy kapcsolásom, megvan az Eagle-s board és schema is, de az autorouttal nem tudom mindegyik alkatrészt a panelra helyez(tet)ni.
Valaki légyszíves segítsen ebben , sajna nem vagyok eagle- specialista...
Az autóruter nem arra való hogy alkatrészeket helyezzen el, hanem a kapcsolatokat sakkozza ki a nyákon.
Neked kell felrakni a panelra az alkatrészeket és utána autóroute! Soksikert ![]()
Nyisd meg ujra a sematicbol majd kézzel rakj be mindem alkatrészt és utána routolj!!
Úgy ahogy kaqkk mondja, de előtte a brd fájlt töröld ki.
[color=808080]szerk: jó ez a manual[/color]
Bocs, rosszul fogalmaztam. Az alkatrészeket elhelyezi pár kivételével, ezek a panelon kívülre kerülnek vmilyen okból(lehet nem fér el), és van 5 szál amit az autorout nem megfelelően helyez el, úgymond légkötést csinál...
Itt egy screenshot miről is van szó...
Azt a pár (légkötést ) a progi végképp nem tudja elhelyezni ezért rád bízza . Kattints a bal oldalon
alul (a légkötés jele melleti) jelre ez egy ferde piros vonal két zöld pöttyel a végein . Majd ezután a légkötés egyik végére és kezdd vezetni a vonalat, ha másik vonalat keresztezne a 3 szines kockára kattintva réteget válthatsz igy átkötést tesz a tuloldalra majd a keresztezés után vissza kattintasz az eredeti rétegre és végül ráklikkelsz a végpontra . Ezt minden légkötésnél megismétled és készen is vagy.
Most látom neked az a problémád hogy nem raktad fel az alkatrészeket !! Ezt az elején kézzel kell megtenni
csak ezután mehet a router !

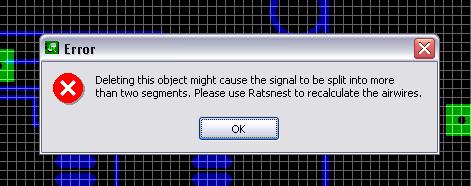

Sziasztok ! kaptam egy ilyen hibaüzenetet amikor törölni akartam mindegy hogy vezetéket vagy bármit , mi a teendő ilyenkor ? köszönöm
Az adott objektum eltávolításával több mint két vezetékszegmens szakad meg. Használd a Rastnest funkciót a légvezetékek újratervezéséhez.
nem lehet kikapcsolni a légvezetékeket ? mert nem kell
húúú ! köszönöm !!! rákattintottam aRastnest-re és már tudok törölni !
![]() ![]()
Sziasztok!
Egy kétoldalas nyákot akarok csinálni és amikor elindítom a CAM processort, megjelenik egy figyelmeztetetés: "WARNING More than 1 signal layer active !" Nem tudom, hogy ez csak arra utal, hogy kétoldalas a panel, vagy hibára figyelmeztet. Köszi a segítséget előre
A "WARNING"-ok mindig csak figyelmeztetések. A hibák "ERROR"-ral kezdődnek, minden esetben.
De sokszor követi ERROR a kis warningokat.
![]() |
