Fórum » Ki mit épített?
Ez a téma ha úgy tetszik a mi "kiállítótermünk", nem pedig a ki mit csinált volna másképpen, mások helyett, és legfőképpen nem javítós téma.
Minden készüléknek van saját témája, ott kell kitárgyalni a részleteket!
FONTOS! A kapcsolási rajzok keresésére is van saját téma, ott keressetek rajzokat!
Én kb 10 éve csináltam egy olyan nyákot mit soha többet nem lenne kedvem megépíteni
 Szóval egy Orion HiFi 2x20W erősítő paneljét rajzoltam újra mindenféle leírás és rajz nélkül kézzel és nagyon is jól sikerült csak egy nap volt csak a rajzolás meg az összehasonlítgatás a másik oldal paneljával! A panel kb 6x6cm lehetett ha jól emlékszem és dúrván bonyolult és egy jó marék alkatrész biztosította a valóban HiFi hangzást! Az erősítő ha jól tudom ma is üzemel! Tesla végtanyók voltak bent és túlélték azt,hogy a panel közepén egy 10 forintos érme méretű lyuk keletkezett egyik házibuli alkalmával a rákötött hangfalhegy miatt  Szóval az eredeti végekkel építettem újra! Orion miniHiFi Úgy látom érdemes volt megcsinálni a linken sem véletlen nem olyan olcsó! Aki hallotta szólni tudja miért kérhet a gazdája érte ennyit!
Nem vagy egyedül az Orion erősítő szétégett nyákjának a javításával
 Nálam mondjuk csak egy egyforintos nagyságúnál nem lett nagyobb lyuk, de én lesz@rtam, és kipótoltam  akkor még "kicsi" voltam, na...Egyébként azóta is láttam és hallottam szólni! Tényleg abszurd, hogy egy akkora darab nyák fele kiég a francba, ha egy kicsit más kategóriájú hangfal van rajta (de legalább nem semmisül meg az egész, ahogy van)
Minden elismerésem a kitartó munkádhoz! Még szerencse, hogy már létezik scanner, amivel könnyen gyorsan lehet nyákot lemásolni.... Nekem egyszerűen semmi rajztehetségem nincs, pedig egyébként jó a kézügyességem...
No, de ne offoljunk itt tovább, mert bajba kerülünk...
Idézet: „a linken sem véletlen nem olyan olcsó! Aki hallotta szólni tudja miért kérhet a gazdája érte ennyit!” A licitálók végeláthatatlan során is látszik, hogy mennyire eltalálta az eladó a valós árat !

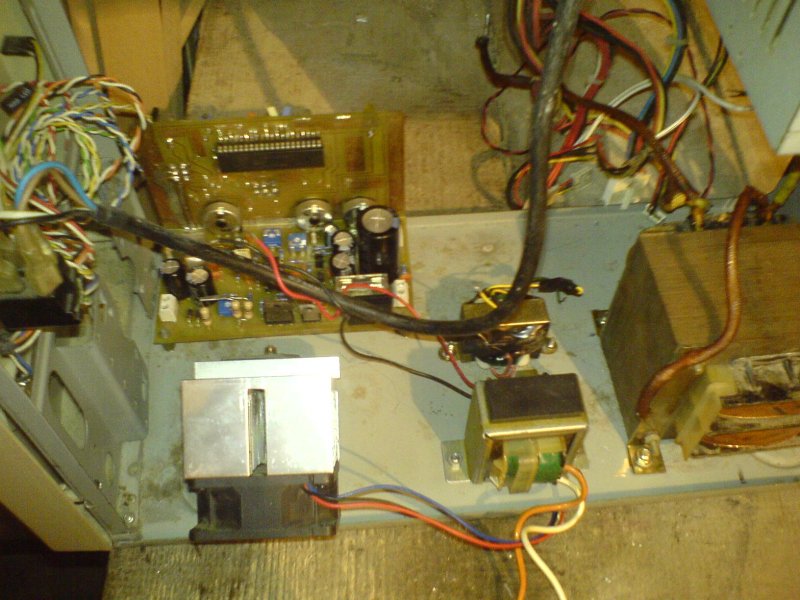

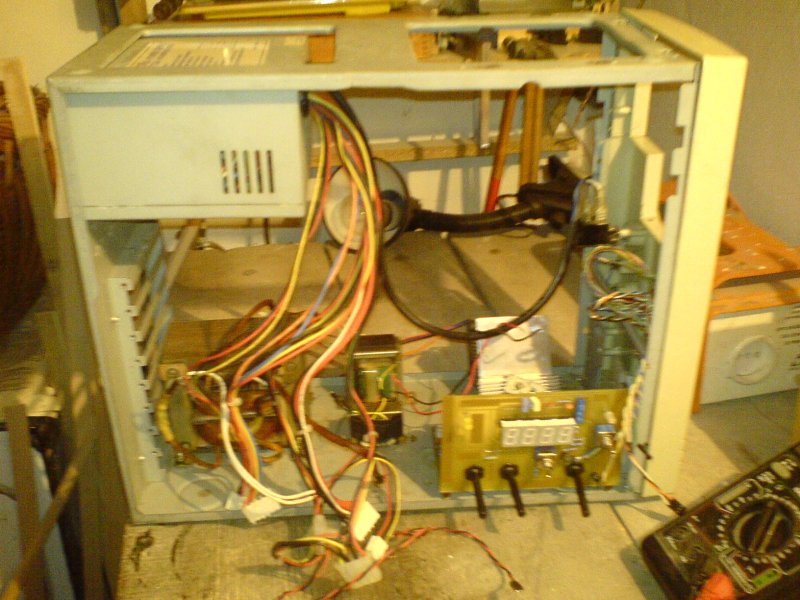

Én épp a labortápot próbélom betuszkolni egy régi PC házba. A maradék heleyet majd lassan kitöltöm.
Még építesz 3db-ot a tápból és akár 2db QUAD panelt is tudsz éleszteni egyszerrexd. De szép munka. Várjuk a képeket a végeredményről is.(kalapemelős smile)
A hétvégén tervezem befejezni. majd beszámolok róla.
Sziasztok!

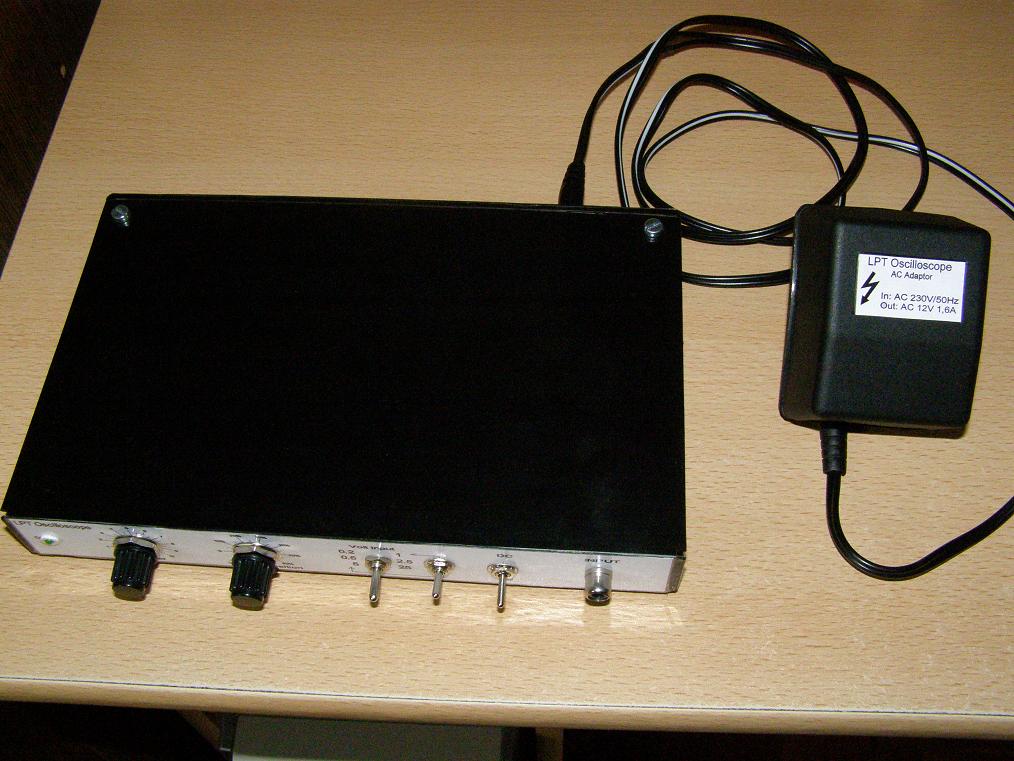

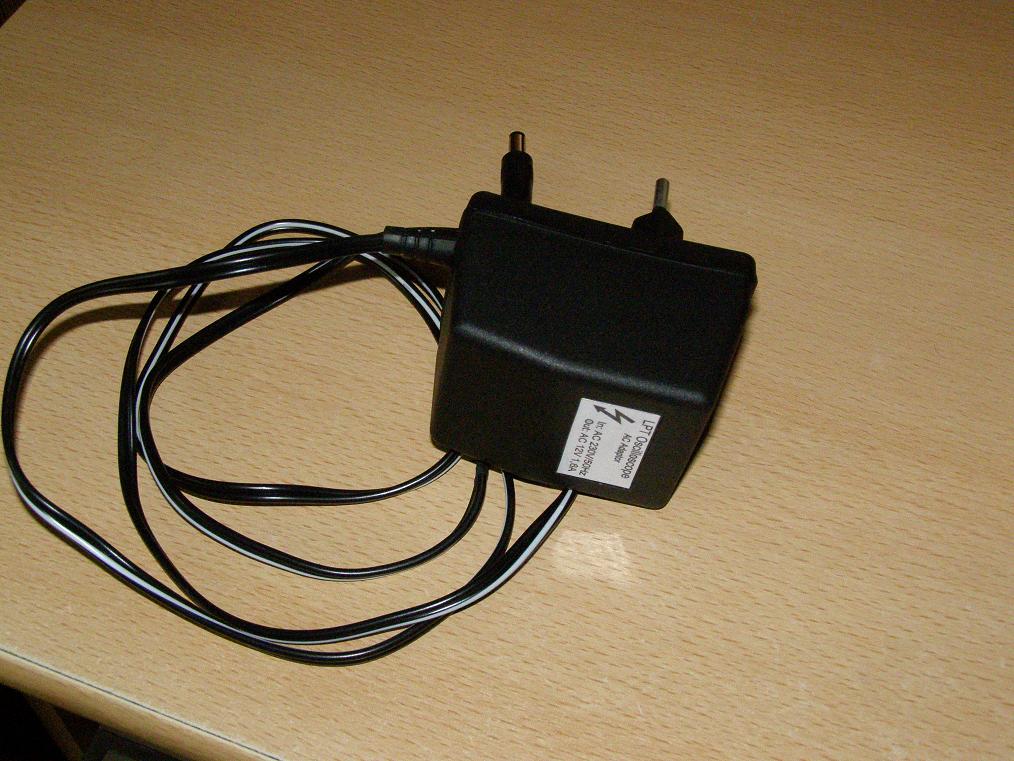

Elkészítettem az LPT oszcilloszkópom adapterét. Feleslegesnek tartottam venni újat, hisz volt kis transzformátorom, egyedül az adapter dobozt vásároltam. A transzformátor egy régi lámpa tápellátását végezte. 12V-os AC kimenettel tökéletes volt a célnak, és a mérete a dobozba is megfelelő volt.
Frankó lett
 A szkópot is te készítetted? Mit tud? Melyik rajz alapján készült?
Szia!
Köszi! A szkópot is bemutattam itt a 'Ki, mit épített?' fórumban. Sok infót, képet is megtalálsz az utánna következő hozzászolásokban. Bővebben: Link Szia!

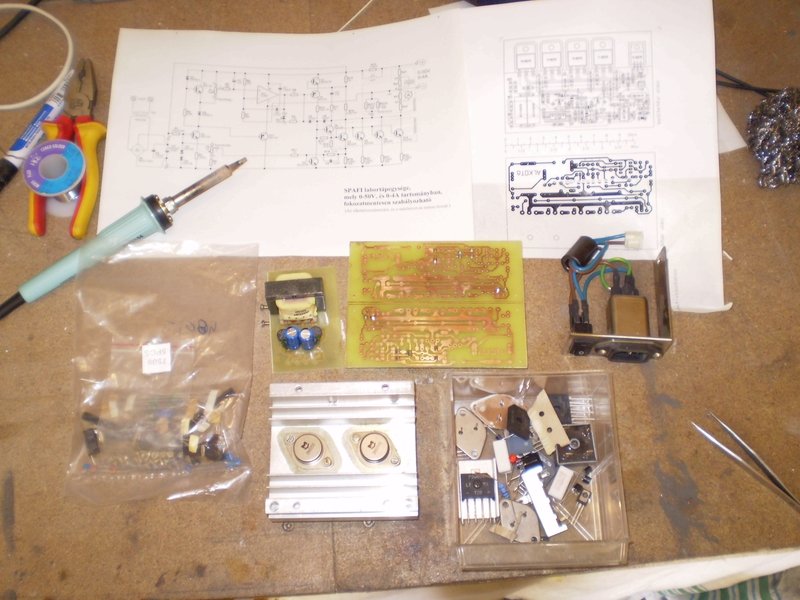

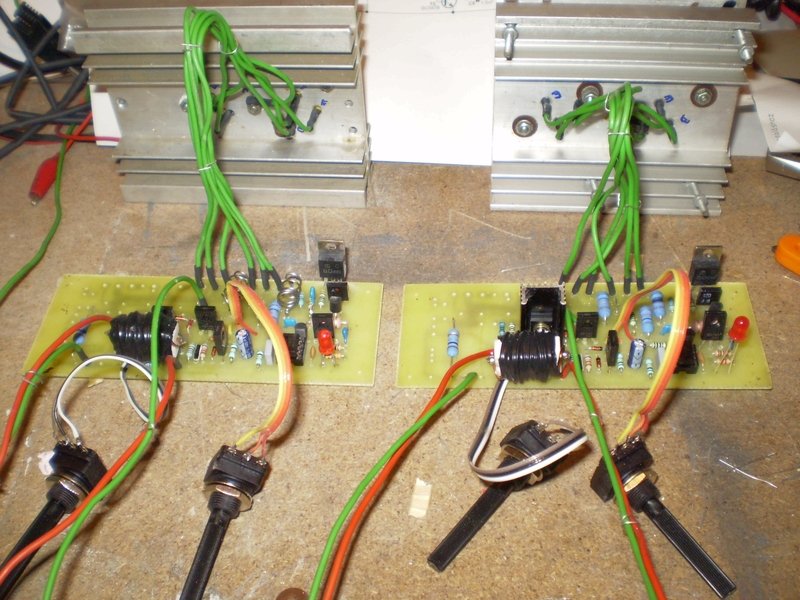

Épülget az újabb Spafi táp páros, ezúttal Alkotó nyák tervvel, eddig kisebb problémát leszámítva jól működnek. Tapasztalat szerint 2db 2N3055-ös áteresztő sokkal jobban birja a rövidzárat mint a 4db BD249 , igaz ez a borda kevés rá, de egyenlőre tesz üzemben van. Konam barátomnak lesz, no de beszéljenek a képek.
Ejj! Doncso..
Alakulgat ez! Gratulálok.. De ezt a tápot hanyadszorra építed már meg? Üdv!
Szia ! Látom haladsz a projektel...hogy állsz a mérőfej készítésével? én egyenlőre anyagiak miatt hanyagolom a szkópot..Minden infó érdekel a témával kapcsolatban.
Igazából ez a második pár, tehát összesen négyszer. Tulajdonképp ha az ár/érték arányt nézem én nagyon meg vagyok elégedve vele.
Helló!

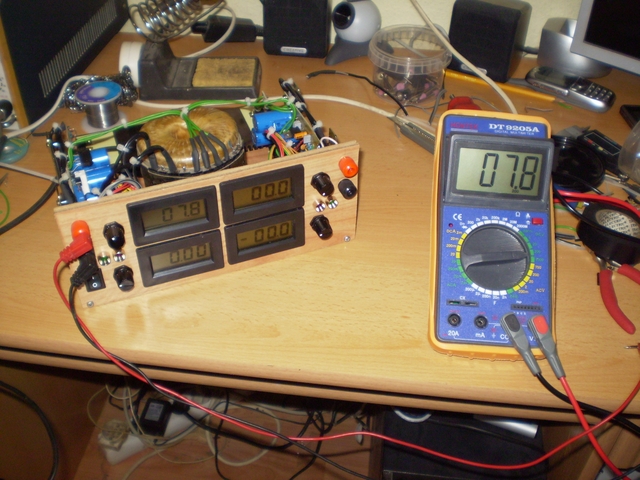

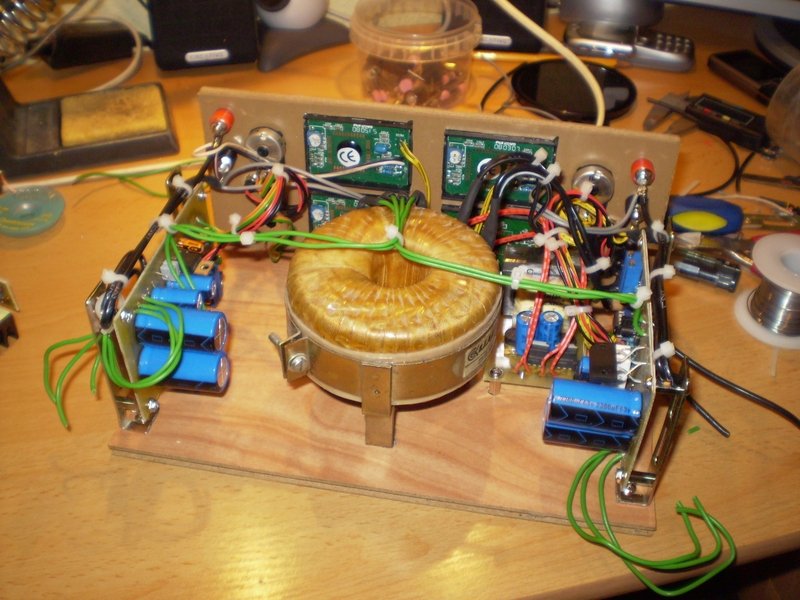

Nézd meg az enyémet is Azóta már a panelek a helyükön vannak. Még a puffer, és stabilizátor panelt, meg egy lágyinditót kell csinálnom. Bővebben: Link
Szia!
A mérőfej sajnos még nem készült el hozzá. Most az lessz a következő dolgom Ha elkészül töltök fel képet ide a fórumba.
Nem rossz!! Trafóval és a hűtéssel látom nem spróroltál. Szép lesz.
Sziasztok!

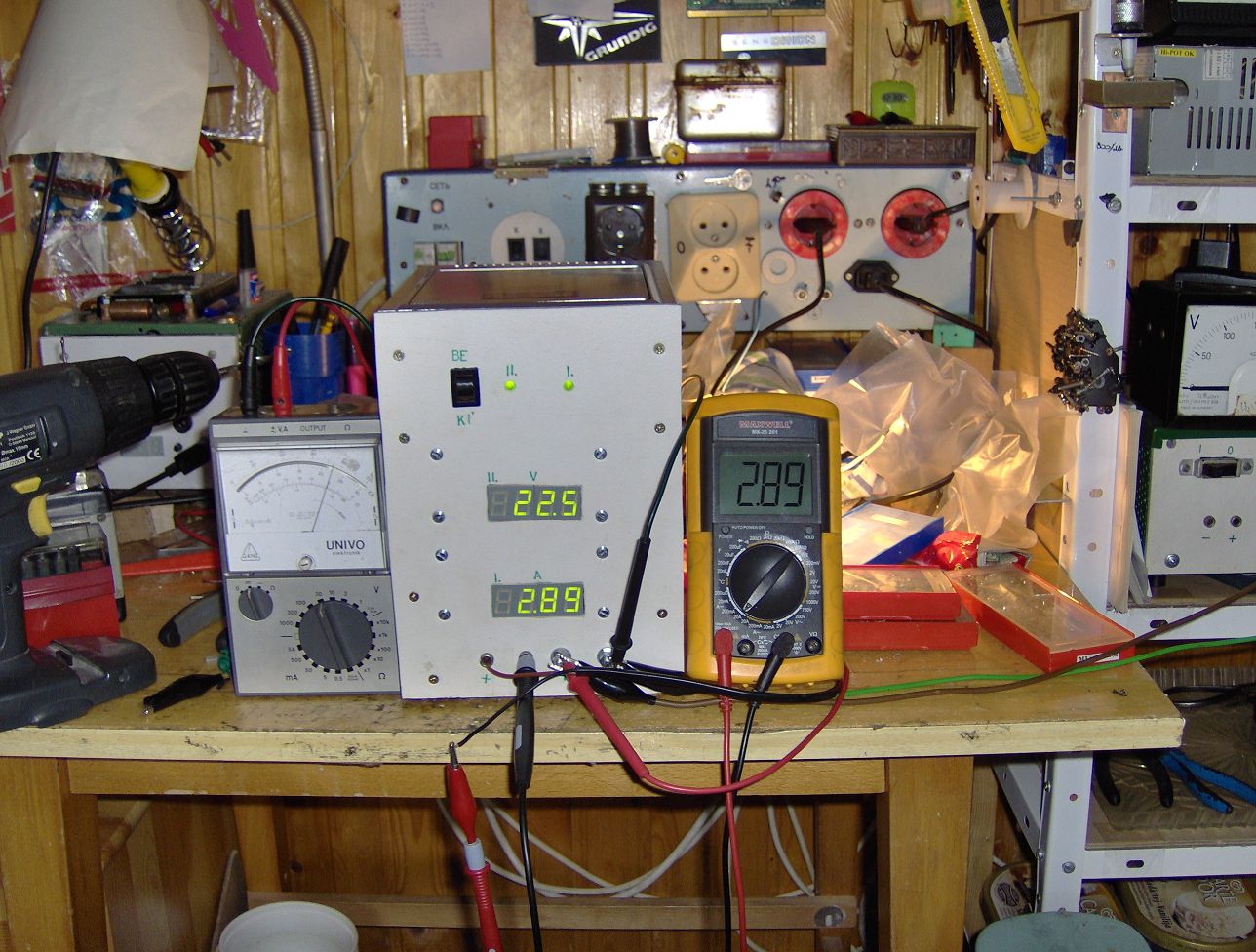

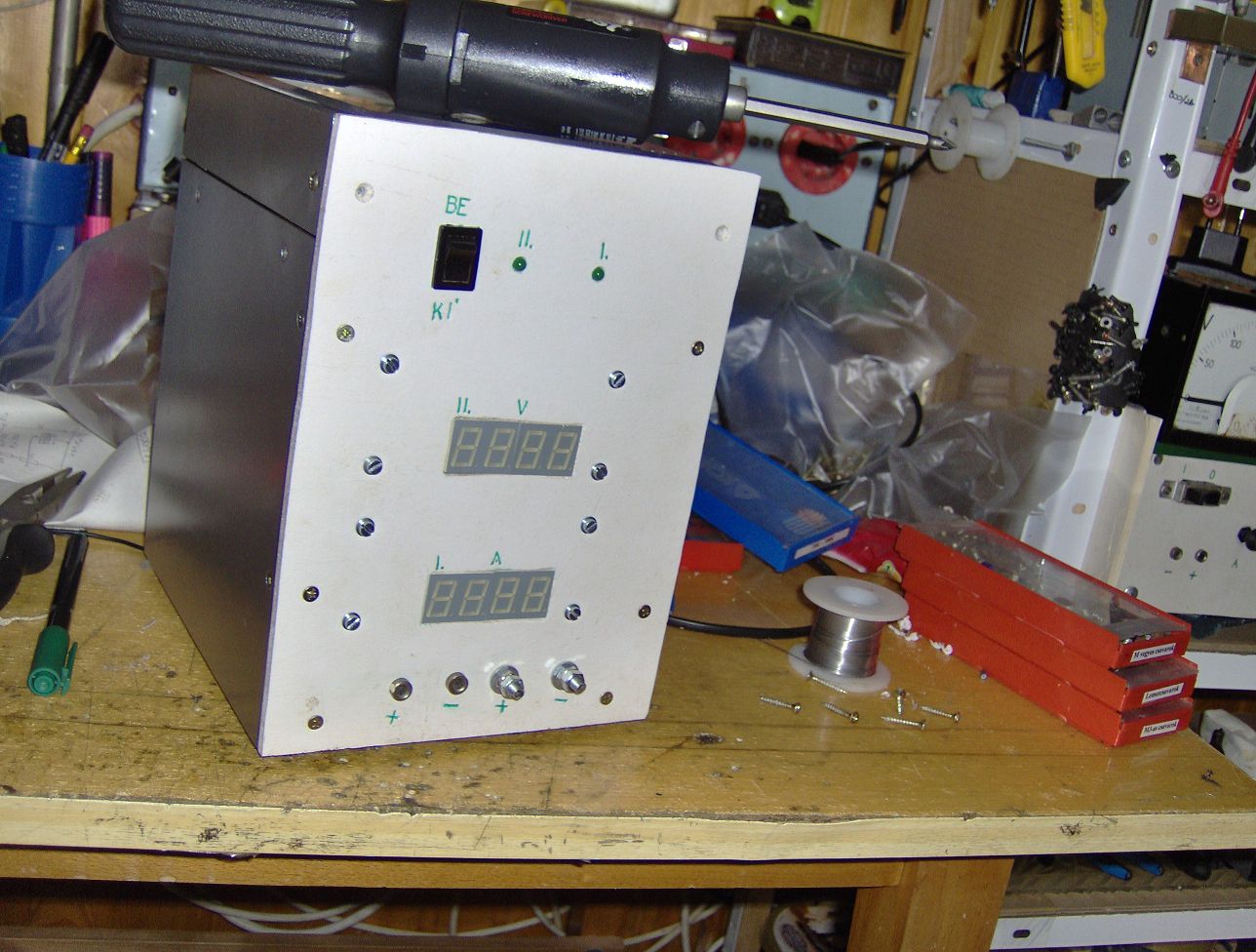

Korábban mutattam egy képet a panel műszereimről.. Most már dobozolva, készen van.. A belseje a fotón kicsit kuszának tűnik, de egyáltalán nem az! A feszültség mérő 150V ra lett számolva... Az áram mérő 15A ra.. A doboz egy minihifinek nevezett velemié.. Igaz hogy elférne benne többször, de nem volt más..  Üdv!
Jó lett. ha jól látom, akkor Alkotó nyáktervét használtad. Én is ebből építettem kettőt a labortápomba és tökéletesen működik.
Köszönöm!
Igen, valóban Alkotó terveit használtam Üdv!
Sziasztok!

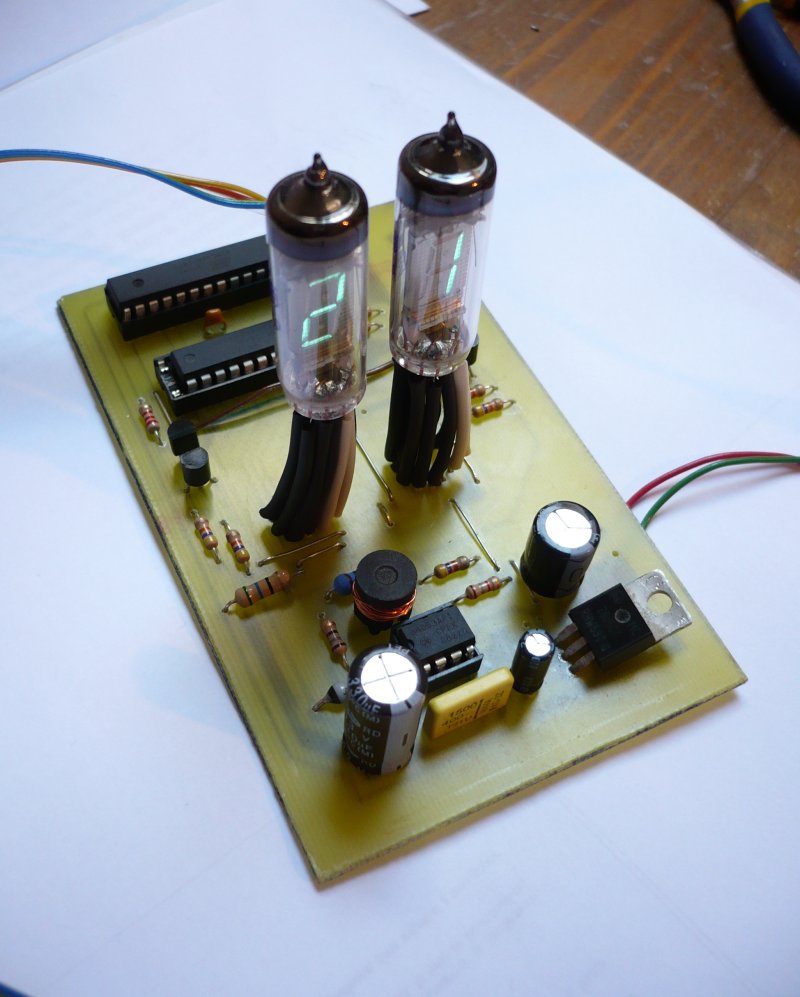

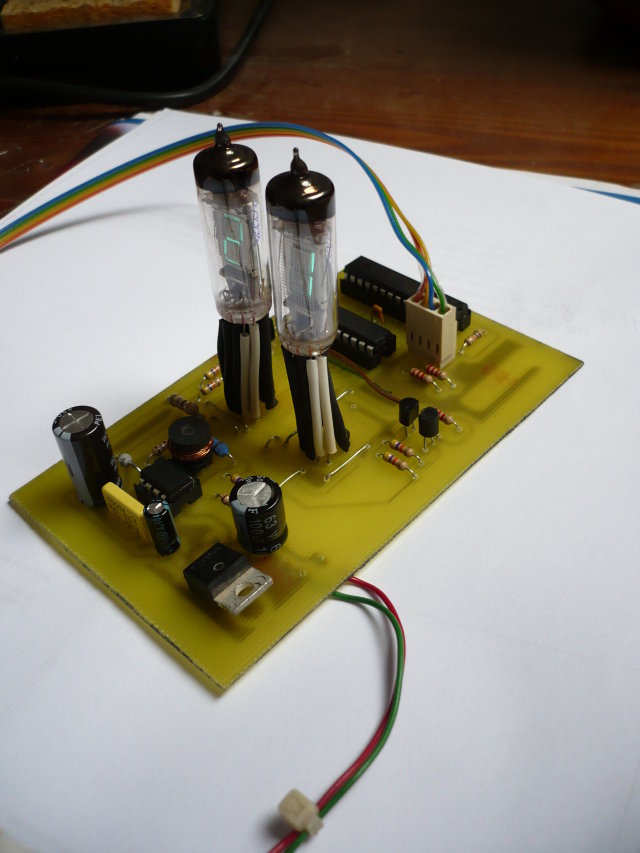

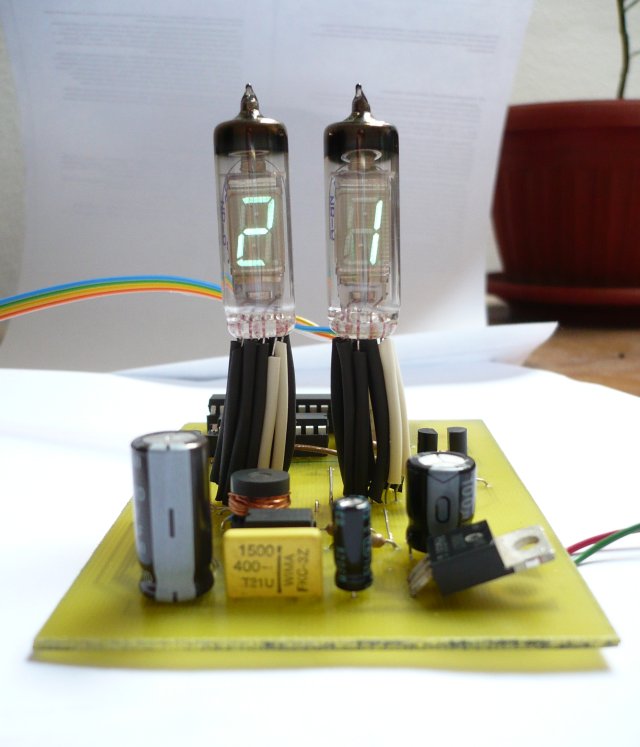

Nem olyan regen vettem nehany VFD csovet, Ilyen csovekkel meg nem volt dolgom, ezert hogy "kiprobaljam" epitettem egy VFD csoves szobahomerot,.. Korabbi 7 szegmenses szobahomerom modositott kodja kerult a mega8-ba. (Kijelzo Orosz IV-6 VFD csovek. A proceszor ATMega8, Dallas DS1621 a homero, UDN2981A anodmeghajtas, BC556 es BC548 digit valasztas. MC34063 -al epitett DC-DC converter.) Koszonet Hubanak hogy legyartotta a panelt!
Szép darab.
Kapcsolási rajzot feltennéd esetleg ?
Szép kis szerkezet, csak gratulálni tudok!
A nyákot te tervezted hozzá? Mert ok nélkül nagyon véknyak a vezetősávok.. Még elférnének egymás mellett majdnem mindenhol dupla ilyen vastag vezetősávok... Üdv!
Koszi. Sch-t mellekeltem.
Zoli15: igen en terveztem a nyakot is. Mihez kepest vekonyak? Gondolom a csoveknel gondolod hogy vekonyak. A csovek osszekotesenel biztosan nem fert volna el vastagabb vezetosav. Az UDN fele mar picit vastagabb. Amugy TTL es LVTTL szintu digitalis aramkoroknel es 10-100mA nagysagu aramnal 0.3 - 0.4mm vastag vezetosavokat szoktam hasznalni.
Nagyon tetszik!!
Nagyon szepen fotozott panel. Szep tiszta, konturos rajzolat.
Helló, Alkotó tervét kerestem, de nem találtam meg.
esetleg belinkelné valaki a rajzot? Apropó, mennyiből jön ki egy ilyen panelműszer? (bocs az off-ért.)
Szia!
Én alkotótól kértem e-mailben tervet.. Aztán átrajzoltam Sprint Layout-ban, mert a PDF nem volt méretarányos.. Üdv!
Dehogynem. Méretarányos az, csak ki kell kapcsolni a méretezést nyomtatáskor. Én is megszívtam vele. :yes:
|
