Na ma délütán utánépítettem az oldalon található fénykapcsolót.NyÁK-ot magam tervezem,kézzel,úgyhogy az alkatrészek csak tévelyegnek a panelen.Iskolai használatra készült,azért van kivezetve minden.Még be lesz építve egy 1N4148-as is fordított polaritás elleni védelemként.Kipróbálni nem tudtam,az IC majd szerdán érkezik.Véleményeket várok!
Máté.
[OFF]Alja kissé csúnya lett...Rakjak fel képet? :hide:

Ha iskolai használatra készült, akkor készítsd el újra! Ha otthon és saját célra, akkor is...
Tudsz te ennél szebbet is!

Köszönöm a bíztatást! Majd meglátom,belefér-e a keretbe még egy... :yes:

A vasalásos módszer szerintem szebb is könnyebb is és nem nehéz megtanulni. szerintem próbáld ki

Már próbáltam,nincs is vele semmi bajom,csak a nyomtató.Osztálytársamnál szoktam nyomtatni,de mire kész az minium két nap! (Beviszem,visszahoza).Mint írtam volt kézzel lett tervezve,mivel nekem az gyorsabban megy.Programmal biztosan kisebbre is összejött volna(ellenállást lecserélem állóra stb.).Na majd legközelebb!

Nem akarom szétOFFolni a témát, de kb. 20 évig csak filccel rajzoltam a nyákokat. Kell hozzá kockás lap (terv) és a vonalzó nevű segédeszköz. Így, egy ic 2 lábsora között 5 vonalat vittem át. Hidd el, csak akarni kell. :yes:

Én még most is így csinálom, és semmi akadálya egy ilyen műveletnek

Én egy időben pont ennek a fordított módszerével csináltam próbapanelt. (Az egész nyákot lefestettem és bekarcoltam négyzetesen.) Ill. egy egyenirányítónak valót csináltam meg kézzel. (Elég is volt. Maradok a sz.gépes tervezés mellett.)

Így igaz, régen nem volt más...csak csőtoll, vonalzó, penge. Mégis készültek nyák-ok...

Szigetelőszalaggal csináltuk ugyanezt

Kész a kandós karácsonyfa 2. Ez már kicsit közelebb áll a valósághoz, mint az előző. (Ill. ez nem 5 perc alatt, hanem kb. 30 perc alatt készült el.) Íme a remekmű. Hoppá, háttérnek kellett volna egy fehér lap. (Majd legközelebb.)

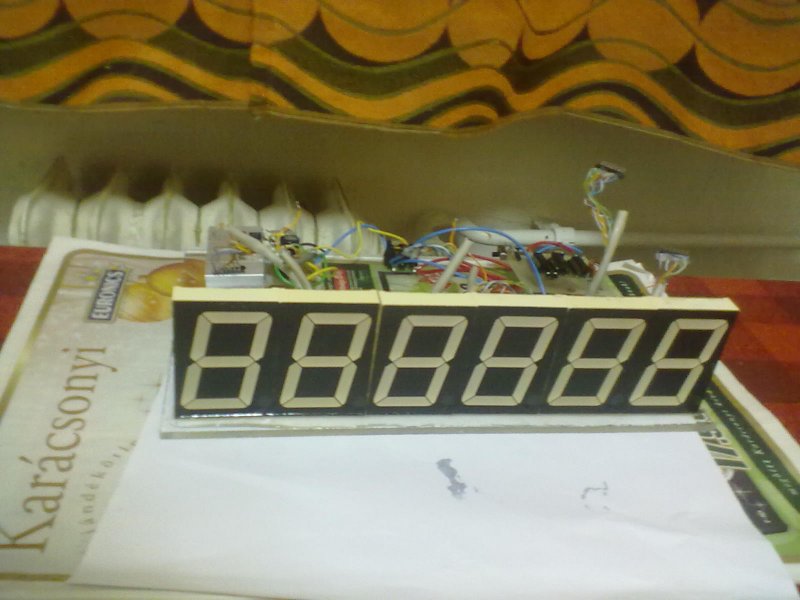

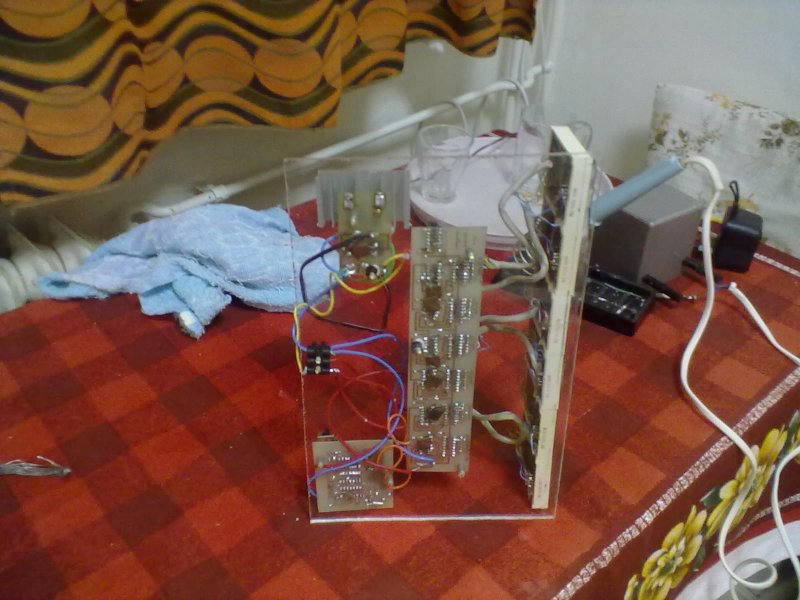

Sziasztok. Ma készlettem a TTL órámmal 71mm es kijelzők , pontos ,és nekem nagyon tetszik , dobozra még nem jutott időm , várom a véleményket
Üdv Tibi
Ui.:További képek itt: Bővebben: Link

Király, ez jó lenne karórának. (Ha elég nagy a karod.)

Hát elég nagy kéne AM köszi

Szép nagy lett. De nem folynak össze a számok? Szerintem kicsit csoportosítva az órák percek másodpercek, még jobb le olvasatóságot eredményezne.

Klassz lett a "karórád" !
Nekem is kicsit furcsa hogy nincsennek elválasztva az órák, percek, másodpercek egymástól, ha más nem két-két villogó vagy folyamatosan világító LED-del.
Kivi leszek milyen lesz dobozostul!

Sziasztok!
Akkor én is küzé teszem amit épitetem.

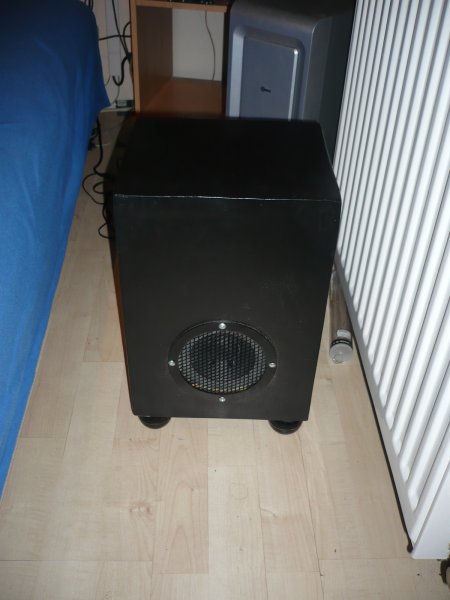

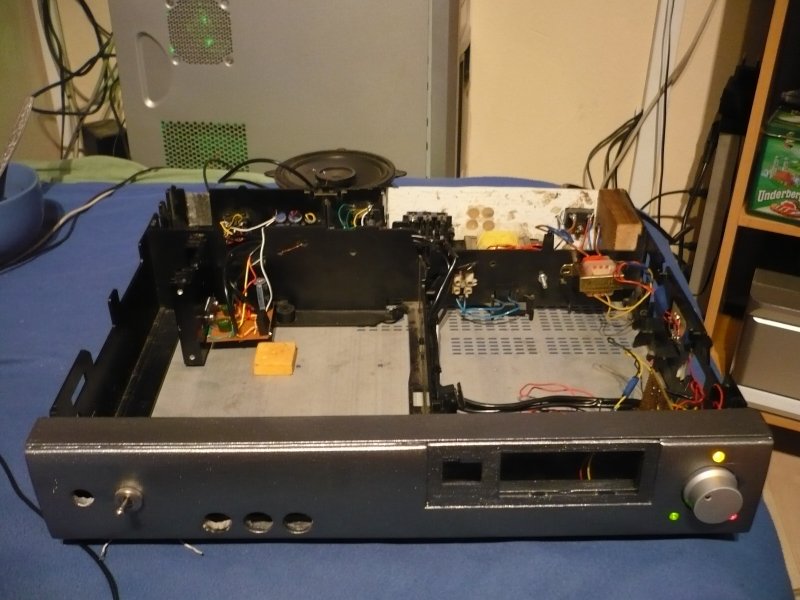

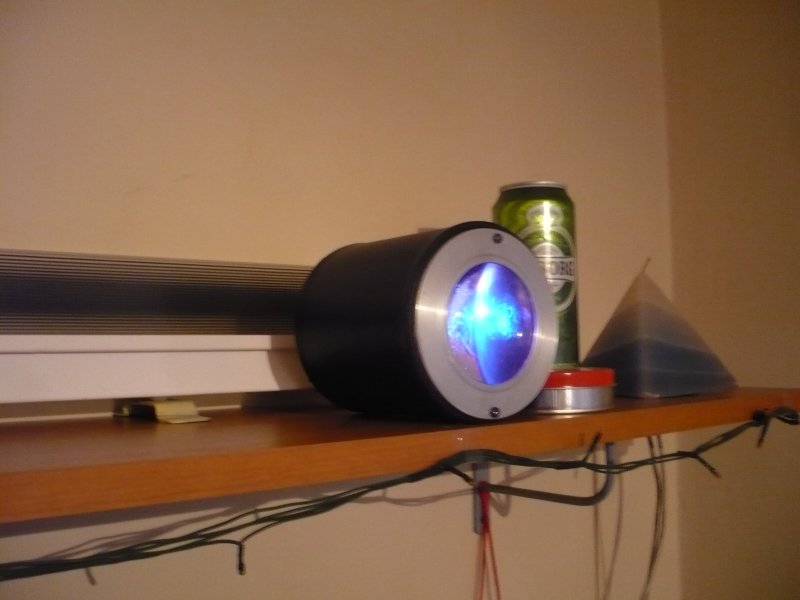

Disco fényt, Erősitőt de még nincs készteljesen, meg egy hangfalat csináltam.

Egy 586 -os számítógépből bontott kijelző modult keltettem életre.

A kijelzőt soros úton lehet vezérelni, én' az ana-digitális vezérlés mellett döntöttem, mivel még nem tudok programozni. A kapcsolás lelke egy MC14499P ic. Összesen négy digitet tud meghajtani, és kaszkádolható is.
Képek itt találhatóak.

Hasonló jellegű IC -t hol lehet szerintetek beszerezni?
Az sem gond ha nem hét, hanem több szegmenst tudna meghajtani, ami jó lenne. (konkrétan 14 szegmensesre kellene hasonló jellegű IC .)

A rumcájsz sem piskóta, még a kivi jobb is.

Ühhhhümmmmm...

Gratula!
Nekem a 74HC595-öt ajánlották valamelyik topicban, úgylátszik elég népszerű, mert még errefele is lehet kapni. Ja és filléres dolog.

Ne offoljatok, légyszi!
Megértéseteket köszönöm!

Nem sok egy kicsit a kijelző? Óra percre 4 is elég. Egyébként szép munka.

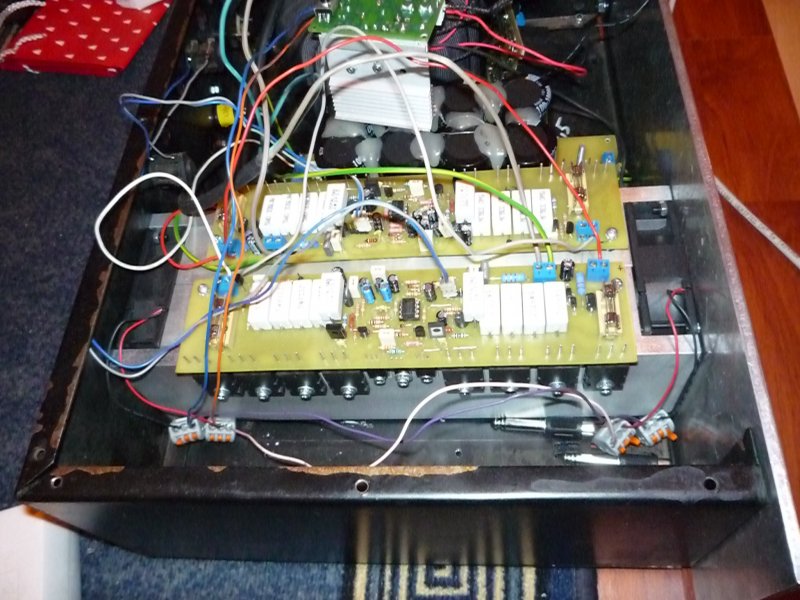

Hali mindenki! Egy kicsit én is dicsekednék a művemmel. Ez egy 2x550W/4ohm végfok, Apex tervei alapján, 80.000µF/100V pufferrel, egyelőre csak tesztüzemre összehuzalozva. Egy öreg Reflex 500 dobozába került.

Atyagatya!
Gratula! Mennyire volt nehéz az élesztés? Nem búg?
Én valahogy leragadtam a TDA-nál

Komoly, bár a trafó kicsit alul méretezettnek látszik a képeken. Mekkora a vas mérete? Ja igen, a gratuláció kimaradt. Gratula, szép munka.

Nos, az élesztés elég könnyű volt, a trafó szekundereivel sorba kötöttem 1-1db 150ohm/25W-os ellenállást, ez nem csak arra volt jó, hogy ők durranjanak el, ha valami balul üt ki, hanem arra is, hogy a kondipark úgymond formázva legyen, ne hirtelen kapjon hatalmas áramokat (a végső változatban ez utóbbi szerepet a toroid lágyindítója lesz hivatott betölteni). Ami meglepő volt számomra is, még így összehányva sem búg, még csillagpontos földelés sincs neki kialakítva, és a szobai 50W-os kenwood hifi hangfalaimon, ha nincs jel rajta, akkor is csak nagyon közelről hallok egy pici neszt. Repdesett a szívem, mikor megszólalt, hangosítási végfokhoz képest nagyon szép tiszta hangja van. Ja, és azóta hangosításra való hangfalakon is ki lettek próbálva, amíg bírták, addig lettek hajtva, nagy hangerőn is szép tiszta hangja van. Ami különösen tetszik rajta, hogy az áramkörön rajta van egy optocsatoló ellenállás kimenettel, ami egy limiter áramkör része. Így elviekben nem lehet egy hangfalat sem tönkretenni vele ( :gonosz2: - elviekben )
Bármilyen kérdésre szívesen válaszolok.
Üdv

Köszi a választ, mégegyszer emelem kalapom, ez valahogy nekem nagyon megtetszett! :yes:

Igen, jól látod, a trafó "csak" 1kW-os. A vas méretét nem tudom, nem én tekertem eredetileg, én csak 2x15V -ot tekertem fel a fő szekunder mellé. Ezzel tesztelem, a végsőbe majd 1,2-1,5kW-os fog kerülni, mert a 2 modul hidalható, így valahogy 1100W/8ohm lesz a vége.
És mindkettőtöknek köszönöm, de a fémmunka még nincs teljesen kész, a doboz szinterezve lesz, és ugye az elejéről még hiányzik a bekapcs. gomb, protect ledek és a hangerőszabályzók.
Üdv

Köszönöm, és ha van rá lehetőséged, és persze ha szükséged van egy ilyen szörnyetegre, bátran merem ajánlani, hogy építsd meg, segítek is, amiben tudok.
Üdv
