Fórum » Mozgásérzékelő kapcsoló

Témaindító: joses, idő: Ápr 27, 2006
Lapozás: OK   5 / 17
(#) Inhouse válasza pumpa hozzászólására (») Okt 6, 2010 /

Én jártam már úgy, hogy az érintkezőkkel párhuzamos kondi vezetett át és majdnem teljes fénnyel világított tovább, amikor kikapcsolt a relé.
Hallgasd meg, hogy kattan-e a relé be és kikapcsolásnál!

Üdv
Inhouse
(#) proba válasza turul88 hozzászólására (») Okt 6, 2010 /

Valamiért úgy érzem kínlódás. Leülsz olvasni akkor kapcsolgatnod kell,ha csak ki be mész felkapcsol.Ha valaki jön utánad nem tudja fel vagy le van kapcsolva( a mozgásérzékelő miatt működik a lámpa vagy csak felkapcsolva felejtetted... ) Ha valaki alszik a szobába akkor is felkapcsol a lámpa. A biztonságos hatástalanításhoz két kapcsoló kell. Eggyel ki be tudod kapcsolgatni a mozgásérzékelőt,eggyel meg a lámpát kell fixen bekapcsolni ill. kikapcsolni/mozgásérzékelőre kapcsolni.Ha rövidre állítod akkor állandóan kapcsolgat (mondjuk ha sűrűn csak berohansz majd ki akkor van létjogosultsága) Ha hosszúra akkor meg feleslegesen világít ,ott tartózkodásnál meg kapcsolgat.
Ezt az üzemmódot én is ki akartam próbálni -igaz udvari lámpával - de egyenlőre csak a mozgásérzékelő maradt.

Elvileg a lámpatestben lévő sorkapocs lámpához menő vezetékére ,és a fázisra egy kapcsolót teszel, fixen fel lehet kapcsolni (szerintem ettől nem károsodik).
A másik ami eszembe jutott ,régebben olyan mozgásérzékelők voltak amelyeknek a tápját 1-2 mp re megszakítottad ,felkapcsolva maradtak ,kikapcsolni egy hosszabb "áramszünettel" lehetett.Ha meg lekapcsoltad akkor le lett kapcsolva a lámpa.
(#) peti16biro hozzászólása Okt 13, 2010 /

Heló mindenkinek!
Van egy mozgásérzékelőm,ami be szeretnék kötni de nem tudom hogy melyik szálat hova kössem,ebben kérek segítséget,amit előre is köszönök.A mozgásérzékelőt egy autóból bányásztam kint a bontóban(gondolom a riasztóhoz kellett),Van benne 3db tranzisztorszerű kis valami(gondolom ez érzékeli a mozgást),4 kábel jön ki belőle: piros,lila barna és fekete.Szeretnék majd egy lámpát kacsolni vele.itt egy pár kép az egészről.
Képek:
Bővebben: LinkBővebben: LinkBővebben: Link
(#) VIM válasza peti16biro hozzászólására (») Okt 13, 2010 /

Helló!
Én úgy látom, hogy ez egy infra vevő az autó riasztó központi zárjához. Ez csak távirányítóval működne, ha működne.
(#) peti16biro válasza VIM hozzászólására (») Okt 14, 2010 /

Heló!
Tehát csak dísznek jó.Kár,pedig jó lett volna valamit csinálni belőle.Lehet hogy a dobozába rakok egy piros villogó ledet, és kirakom a házunk párkánydeszkájára mint ha riasztó lenne.
Üdv.: Peti
(#) szfamman hozzászólása Nov 22, 2010 /

Sziasztok!

Szeretnék építeni a szobámba egy olyan rendszert, ami számolja, hogy hány ember van épp bent

Az elképzelésem, hogy van két pár adó-vevő egység (mondjuk lézerdiódával, bár nem tudom, hogy ezt megzavarhatja-e a külső fény, vagy nem???), és ugye amíg senki nem megy sehova, addig ugye mindkét lézer által kibocsájtott jelet fogja a saját fototranzisztor.
amikor valaki bejön az ajtón, akkor ilyesmi játszódik le:

|szoba| 1 1 |ajtó| (itt jobbról balra megyünk, az 1-es pedig logikailag azt jelenti, hogy mindkét lézer jelét fogja a saját fototranzisztora).
amikor bejönnek, akkor először a jobb oldali lézer szakítja meg:
|szoba| 1 0 |ajtó|, majd mindkettőt: |szoba| 0 0 |ajtó|,
és végül kisétál a lézerek sugarából: |szoba| 0 1 |ajtó|, |szoba| 1 1 |ajtó|

tehát ha valaki bejön a szobába, akkor ezt a változást kell figyelni (11->10->00->01->11), ha valaki kimegy a szobából, akkor pedig ez fordítva történik.

Emellett van 3 gomb, amivel lehet törölni, és manuálisan növelni/csökkenteni a számláló értékét

Alapnak ezt gondoltam. Nagyon kezdő vagyok hobbielektronika szinten, de érdekel, és hát mivel tanuljon az ember, ha nem ilyennel
(digitális technikai ismereteim vannak)

Csatoltam képként egy gyenge blokkvázlat szerűséget is.

Leginkább az érzékelés része érdekelne (meg ennek a bekötése a számlálóhoz), mert a számláló szerintem menne a linket terv alapján.

Előre is köszi, üdv,
T


(#) szfamman válasza szfamman hozzászólására (») Nov 22, 2010 /

Vagy talán érdemesebb lenne AVR-el megoldani?
Mert lehet egyszerűbb szoftveresen kezelni a dolgokat (gombok, lézer érzékelése, számlálót is szoftveresen megvalósítani, stb.), nem ?

Másik, hogy most olvastam, hogy az ilyen lézer diódák melegednek. Ezeknek kell akkor valami hűtés?
Mert akkor inkább használnék egy infrás megoldást, de annál meg ugye figyelni kell, hogy milyen fényt kap a fototranzisztor ha jól tudom :S

Hogy érdemes elindulni?
(#) matyi8202 hozzászólása Nov 22, 2010 /

Sziasztok.Szeretném segítségeteket kérni,egy egyszerü házilag elkészithető mozgásérzékelőt szeretnénk csinálni.Kellene egy bekötési rajz és persze milyen anyagot használjak hozzá.220Vtos-áramal müküdtetném.
Elöre is köszönöm A SEGITSÉGETEKET
(#) karpi válasza szfamman hozzászólására (») Nov 23, 2010 /

Fénysorompó a neve az ilyen kapcsolásnak .Kell hogy legyen itt a fórumon mintha láttam .valamint egy "elsőség" kapcsoló kell ami az Up /Down jelet adna attol függően melyik fénysorompó"zár" előbb, erre is van rengeteg megoldas/ kapcsolási rajz.
Pld.direction-sensitive-light-barrier

Vagy más oldalon IR adó/érzékelő megoldassál is itt rengeteg más kaocsolas is van az Infra Red ,LED, Light Barrier ,Proximity switch ...ilyenekbe találsz kapcsolásokat.
(#) rodph hozzászólása Feb 7, 2011 /

Sziasztok

Egy rejtett, vezeték nélküli mozgásérzékelőre lenne szükségem, ami valamilyen formában jelet tud küldeni egy PC-nek.


Nem tudom mennyire lehet egy mozgásérzékelőt rejtetté tenni, de ha az nem kivitelezhető beérném azzal, hogy legyen minél kisebb (úgy könnyebb lesz elrejteni ).

A vezeték nélküli összekapcsolás PC-vel, lényegében annyit jelent, hogy fizikai összeköttetés nélkül, lehetőleg egyszerűen leolvasható jelet tudjon küldeni valamilyen PC-s csatlakozóra. A feldolgozással nem lesz probléma onnantól, hogy le lehet olvasni.


A szenzor érzékelési távolsága 2-3 méter kéne legyen (természetesen nem baj ha több, de nem szükséges), a PC-től való távolság cirka 5 méter, egy fal által elválasztva.


A következő leírások tűntek a legígéretesebbnek azok közül, amiket találtam:
cre.ations.net
makeingthings.com

Ezek olyan szenzort használnak, amiket úgy tűnik már sehol sem lehet beszerezni, nem tudom mennyire lehet egy tetszőlegesen vásárolt szenzort szétbontani.
A legjobb amit találtam és talán elérhető ez volt, de mivel Magyarországon úgy tűnik nincs forgalomban, nem tudom mennyibe kerülne beszerezni.

Tud valaki Magyarországon egyszerűen elérhető alternatívát erre?
Olyan eszközt amiből ilyen szenzort lehet szerelni, és minél kisebb?
Egyelőre itt vagyok leragadva.


A másik, hogy meglehetősen fakezű vagyok, és még sosem forrasztottam.
Természetesen ez nem riaszt vissza, de ha valaki esetleg tud erre a feladatra forrasztás nélküli alternatívát (olyan cirka 20 ezer forintig mennék el ezzel a projektel, persze szeretném minél olcsóbban megoldani) az nagyon érdekelne.



Köszi.
(#) Cavalier válasza rodph hozzászólására (») Feb 7, 2011 /

Pl. Riasztobolt.hu-nál tudsz venni mozgásérzékelőt, kb. 2e Ft, illetve kapunyitóhoz távirányítót, ezzel igen egyszerűen megoldható.
A mozgásérzékelőben kb. 4x4 centis panel van, de kell elé a fresnel lencse is.
Kicsit kell forrasztani, pl. a távirányító gombja helyett drótot.
Lehet rádiós kapucsengővel is csinálni, de ott a vevőből macerásabb kinyerni kapcsolójelet, ha pc-re akarod kötni.
(#) nedudgi válasza Cavalier hozzászólására (») Feb 7, 2011 /

Én ezt használom.
A jelátvitelre a vezetéknélküli csengőnél nincs jobb...
(#) laszlokunstar válasza rodph hozzászólására (») Feb 7, 2011 /

Ha a feladatot pontosabban kifejtenéd, könnyebb, s céltudatos lenne a segítség.

Egyes biztonsági kameráknak elég 1,5-2 mm átmérőjű lyuk, a szoftver a beállított zónában levő mozgás érzékelése esetén az eseményt eltárolja. A kábelezés 5 méterre valahogy csak megoldható. A kamera dossziéban, szekrényben stb. elrejthető. Ez esetleg nem lehet megoldás?

Akár valami ilyesmi nem lehetne jó? (elsőre ezt találtam)
(#) rodph válasza nedudgi hozzászólására (») Feb 7, 2011 /

nedudgi: Köszi szépen, ez nagyon jó lenne. Nem tudod ki lehet-e venni belőle a mozgásérzékelő jelét? Mert a creations.net-es cikkből valami olyasmit vettem ki, hogy vannak olyan mozgásérzékelős cuccok amikből nem lehet kinyerni a jelet otthoni eszközökkel, mert túlságosan egybe vannak öntve (nem elég moduláris a felépítésük).


Cavalier: Köszi. Úgy érted a távirányítóból szedjem ki a vezeték nélküli vezérlőt, és az ezáltal küldött jelet kapjam el a gépen?
Csengőből láttam jó párat, gondolkodtam rajta, nem is tudom miért nem említettem meg az első hozzászólásomban.
Valami olyasmi forgott a fejemben, hogy egy hangszigetelő dobozba betenném a csengőt plusz egy mikrofont, az pedig jelet küldene a gépre mikor riaszt.
Egy kicsit vad megoldás, nem tudom mennyire lehetne kivitelezni, azt hiszem ennél a forrasztással jobban járok.
Fontos, hogy PC érzékelje a jelet, és a "rejtett" működés is, tehát nem szeretném ha hangosan riasztana valahányszor valaki elmegy a helyiség előtt.


laszlokunstar:
Azt szeretném, hogy mindig mielőtt valaki belép egy szobába, a szobában levő gép értesüljön erről. A helyiség felépítése úgy van kialakítva, hogy ehhez egy mozgásérzékelő tökéletesen megfelelne.
A kábelezés sajnos nem megoldható. Igazából láttam IP kamerákat is, azzal nem lenne különösebb gond, de egy kamerával kérdéses a megvalósíthatóság. Nagyon gyenge fényviszonyok mellett is működnie kéne, plusz úgy gondolom rengeteg fals riasztás történne villanyok kapcsolgatásából és hasonlók.
(#) ig-ri hozzászólása Márc 4, 2011 /

sziasztok van egy szokványos mozgásérzékelőm az vele a gond, hogy felkapcsol de kb 1 mp múlva le is kapcsol már évek óta tökéletesen működött de pár napja ezt a tünetet mutatja ,szerintem valami időzitő ment ki benne de nem tudom mi szabályozza ezt .ebbe kérnék tanácsot ha tudtok
(#) VIM válasza ig-ri hozzászólására (») Márc 4, 2011 /

Szia! Van rajta egy trimmer az időzítőhöz (ami a "mozgásmentes" idő letelte után automatikusan lekapcsolja a fogyasztót), talán az lehet kontakt hibás. Mozgasd (járasd) meg egy kicsit és utána próbáld ki. Milyen IC van benne?
(#) vadsóska hozzászólása Márc 5, 2011 /

Sziasztok!
Lehet-e olyan módon mozgásérzékelőt összeszerelni, hogy az érzékelő udvaron van, a lámpa meg bent a lakásban.Ha igen, mi kell hozzá?
Ja igen, és lehetőleg egy elektronikában teljesen járatlan is össze tudja szerelni.
(#) Syn7h37ic válasza vadsóska hozzászólására (») Márc 5, 2011 /

Természetesen lehet.
Kel hozzá egy kültéri kivitelű mozgásérzékelő , vezeték, és lámpa.
Villamossági boltban egy-két ezer forint a mozgásérzékelő. Az érzékelőknek az esetek 99%-ban 3 kivezetése van. Fázis, nulla, és a kapcsolt fázis.
A fázis, és nulla pontokra megy a 230V, a nulla és a kapcsolt fázis közé a lámpa. Ezt akár villásdugós módszerrel is össze lehet rakni.
(#) vadsóska válasza Syn7h37ic hozzászólására (») Márc 5, 2011 /

Köszönöm! Pont villásdugós megoldásra gondoltam, hogy időnként áttelepíthessem.
Hogyan jelölik a fázist, nullát és a kapcsolt fázist a mozgásérzékelőn (vagy benne?) milyen vezetéket kell vennem és lámpának megfelel-e egy porcelán foglalat vagy valami speciális kell?
(#) ig-ri válasza VIM hozzászólására (») Márc 5, 2011 /

a trimmert megnéztem befújtam kontaktsprai-vel de semmi
viszont találtam rajta egy üres alkatrész helyet szerintem itt volt egy smd kondi de nem tudom az értékét vagy,hogy egyáltalánvan e köze az időzítéshez
(#) proba válasza ig-ri hozzászólására (») Márc 9, 2011 /

Szerintem erről a panelről nem hiányzik semmi.Ha egy alkatrész kiesik akkor a forrasztáson jól látszik a "hiánybetegség". Valamint egy teljesen rendes alkatrészekkel szerelt panelra nem raknak 1 SMD alkatrészt csak a legritkább esetben.Egyébként ezek a potenciométerek elég rossz fajták ,lehet ohm mérővel le kellene őket ellenőrizni.Hajlamosak a kivezetésnél kontakt hibásak lenni.
(#) ig-ri hozzászólása Márc 10, 2011 /

kösziakkor a második képen mia az a sok kicsi alkatrész ha nem smd. Meg egy ugyanilyen érzékelőben van ott alkatrész
(#) proba válasza ig-ri hozzászólására (») Márc 10, 2011 /

Sajna azok tényleg SMD-k , lehet nem raktam fel a szemüvegem..(sem)
(#) san93 hozzászólása Márc 13, 2011 /

Sziasztok!
Egy riasztót kezdtem el építeni, de sehol nem találok hozzá olyan mozgásérzékelős kapcsolási rajzot, aminek a tápfeszültsége legfeljebb 9V. Ha valaki tudna ebben segíteni azt nagyon megköszönném.
(#) aty válasza san93 hozzászólására (») Márc 13, 2011 /

A legtöbb mozgásérzékelős reflektorban levő PIR szenzor 8.2V-os ( zennerelt ) tápról müködik.
(#) benocs24 hozzászólása Márc 14, 2011 /

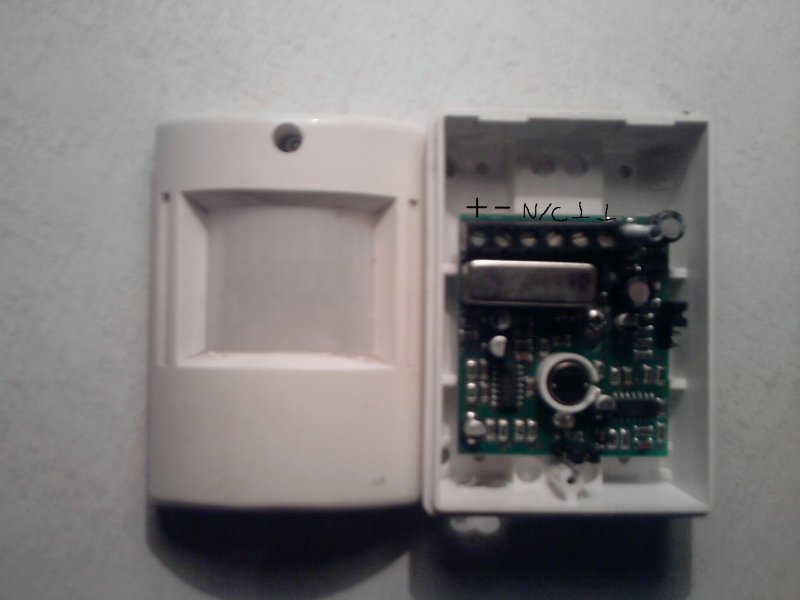

Sziasztok! Valaki tudna nekem segíteni a lent látható érzékelő bekötésében? Előre is köszi!
(#) Syn7h37ic válasza benocs24 hozzászólására (») Márc 14, 2011 /

A második képen le is írtad, hogy kell bekötni...
+ - 12V DC
Az N-C relé kimenet maximum 24V 100mA kapcsolására alkalmas. Az infra éledése után alapesetben zárt.
A T pontok, a szabotázs kapcsolók, ha az infra tető rajta van, akkor alapban zárt kontaktot ad.
(#) benocs24 válasza Syn7h37ic hozzászólására (») Márc 14, 2011 /

Köszi szépen a segítséget!
(#) ufika hozzászólása Márc 28, 2011 /

Sziasztok!
szeretnék egy kapcsolást 12 voltos hálózatra ami minden impulzus után (mozgásérzékelő) állítható ideig 1-5 percig egy relét kapcsol. Kis csavar az egészben minden impulzus után az idő újrakezdődik. (Folyamatos mozgás mellett nem kapcsol ki) relé helyettesíthető , kb 12v 3A kapcsolnék.

segítségeket előre is köszönöm
(#) proba válasza ufika hozzászólására (») Márc 28, 2011 /

Riasztók mozgásérzékelője ,meg világítási boltban található talán olyan időrelé ami 12V-ról is működik.
