Elkészült egy Class D Végfok. Én ezt építettem. Elsőre indult a végfok.
2x300/2x600Wattot tud 4ohmon, és 1x600/8ohm.Class D Amp. 2x300W

Igen

Az erősítőhöz gratulálok! A lakatos munkában érezhető egy kis bizonytalanság

Köszönöm. Hát igen abba nem vagyok jó. A lakatos munkát nem mutatták meg, hogy mit hogy kell. Ez saját tapasztalattal sikerült, ami elég kevés, ahhoz, hogy szép munkát végezzek. A speakon csatlakozó helyére 4 csiszolókorongot koptattam el.

SZia! Azt látom, hogy munkád van benne - nyilván van mit fejlődni, de a lényeg, hogy az elejétől a végéig elvitted és kész. A 2x600W-ot illetően szkeptikus vagyok - igaz én A és B illetve AB osztályú végfokokon nőttem fel, nem igazán "érzem" ennyi elektronikán a teljesítmény hollétét. De ezek az én korlátaim és a műszereimé. Én egyenlőre építgetem a magam kis Quadját, most készült el a tápáramkör terve, a VU méterek meg lettek rendelve, és a doboz is haladgat. Ez biztosan tudja majd a 2x100W-ot, de nem ennyi anyag van benne.

Ez "Class D". D-osztályú IRS2092 a vezérlő ic. +-50V kijön a kimeneten, azért +-55-54V a táp. A képeken meg a belinkelt videón, csak a + tápot mérem.

50*50=2500; 2500/4=625; 625/2=312.5 Mivel van vezetési veszteség kb 5-6W ezért 300W-ra kerekítem.

Ez nekem is feltűnt, de a panel és a rajz mégsem egyezik. A rajzon ugyanis nincs 7824-es stabkocka a ventillátornak, a panelen viszont van. És az alkalmazott félvezetők sem egyeznek.

Kivancsi lennek, hogy mit csinal, ha a halozati 50Hz-cet 90 fokkal eltolva adod be a bemenetre es teljes kivezerlesen hajtod valos 4 Ohm terhelessel. Mit kezd a tapegyseg a 600W-os csucsokkal?

Akkor szól tovább. 2másodpercig szól háromnegyed hangerőn. 95-97%- os hatásfokkal megy. Ha másodpercenkét kitudnám kapcsolgatni 50szer, észre se venné az erősítő. Igaz, hogy nincs sok puffer benne, de nincs is alul méretezve.

Na de a lényeg, hogy 300Wattot tud!
Többet nem is írnék róla, mert ezt ki mit épített és nem az, hogy ki mit hisz el.

Van egy olyan erzesem, hogy nem ertetted a kerdest. De mindegy is. Az a fontos, hogy te buszke vagy az erositodre.

Nagyjából igen, de van rajta egy 24VDC kimenet a ventillátornak. ( a kinaiak is ezt állitják a megtalált dokumentáciokban, de a panel itt ott eltér a kapcsolási rajztol).
Fö az, hogy müködik!

Tudom, mivel 90 fokkal eltolva adnám be a 50hz-et akkor ott a táp a 230Voltot nem tud felvenni mivel ott "0" a feszültség és te arra gondolsz, hogy ott mivel pont nem kap tápot akkor elfogy a szufla a kondiból és leállhat vagy nem adja ki a 600W-ot.

Miért?

Én hagytam volna a festést békén. Így újra kell festeni, ráadásul a felületet is elő kell készíteni.

Ok, erted a kerdest, bocs! Igazabol a tapegyseg 600W kepessegeben nem hiszek. A legtobb erisitos esetben az X watt kimeno teljesitmenyhez tartzo 2 x X watt csucsot az puffer elkok adjak. A te esetedben ezt nyilvan nem a 2200µF adja a tap kimeneti oldalan, hanem a 310V-on levo elkok. De szerintem (ranezesre) ezekbol sem jon ennyi ki. De lehet. Ezert irtam, hogy kivancsi lennek. Mondjuk egy szkopos meresre, hogy mi van a 310V elkokon a fenti teszt eseten. Az erositoben nem ketelkedem.

Hát azért, mert nem volt olyan nagy fúró fejem, se olyan kis kör fúró, se "kombitol szett". Ezért kifúrtam olyannal ami a legnagyobb volt és onnan csiszoltam ki a méretre.

Én úgy fogalmaznék mindkettő, fontos, hogy a primer oldalon is legyen elég, mert ha kevés akkor a kimeneti feszültség csökkenni fog nagyon, de ha szekunder oldalon, akkor meg a táp kapcsolófrekvenciáján múlik mennyire esik vissza. A szekunder oldali puffer hiány, az rosszabb mert az erősítő akkor ráülhet a táp kapcsolófrekvenciájára.

Az első Class D Végfokomból kispóroltam a kondikat, a szekunderi táp kondi mindössze 1000-1000µF volt, a primer oldali 4x330uF.
Most 4x2200uF,a primer oldali 4x460µF (ezt műszerrel mért kapacítás adatok tízesekre kerekítve) +4x330µF (ezek körülbelül a 330µF- hoz voltak közel, volt amelyik 330nál több volt 1-2vel.

Szia! Ma érkezett meg a szkóp, jól be volt csomagolva, bár a kijelző kicsit ferdén van a panelra ragasztva. Majd ha működik megpróbálom hőlégfúvóval megmelegíteni és beállítani pozícióba, és írni az ebay-es eladónak, hogy ez nem kóser.
Itt a kicsomagolás: Bővebben: Link

Ne nagyon melegítsd és feszegesd az LCD-t, mert vehetsz másikat.

Bővebben: Link Ha jól értelmezem ezt a videót, azonos jelet kap ez a kis szkóp egy asztalival. Mekkora különbség a kirajzolt jelalakban. Vagy valamit én rosszul értelmezek.

Kedves Topiklakók, a továbbiakban legyetek szívesek az OFF-ot hátrahagyni, és a témába illeszkedő dolgokról beszélni.
Köszönöm (T)

Ne bajlódj a kijelzővel. A hátán egy vékony szalagkábel (fóliakábel) van a ragasztó és a panel között, illetve ez a fajta kijelzőpanel némelyik bugos és egy vékony rézszál is megbújik alatta, mint átkötés. Ne feszegesd. Írd meg, hogy rossz - fog rá válaszolni az eladó.

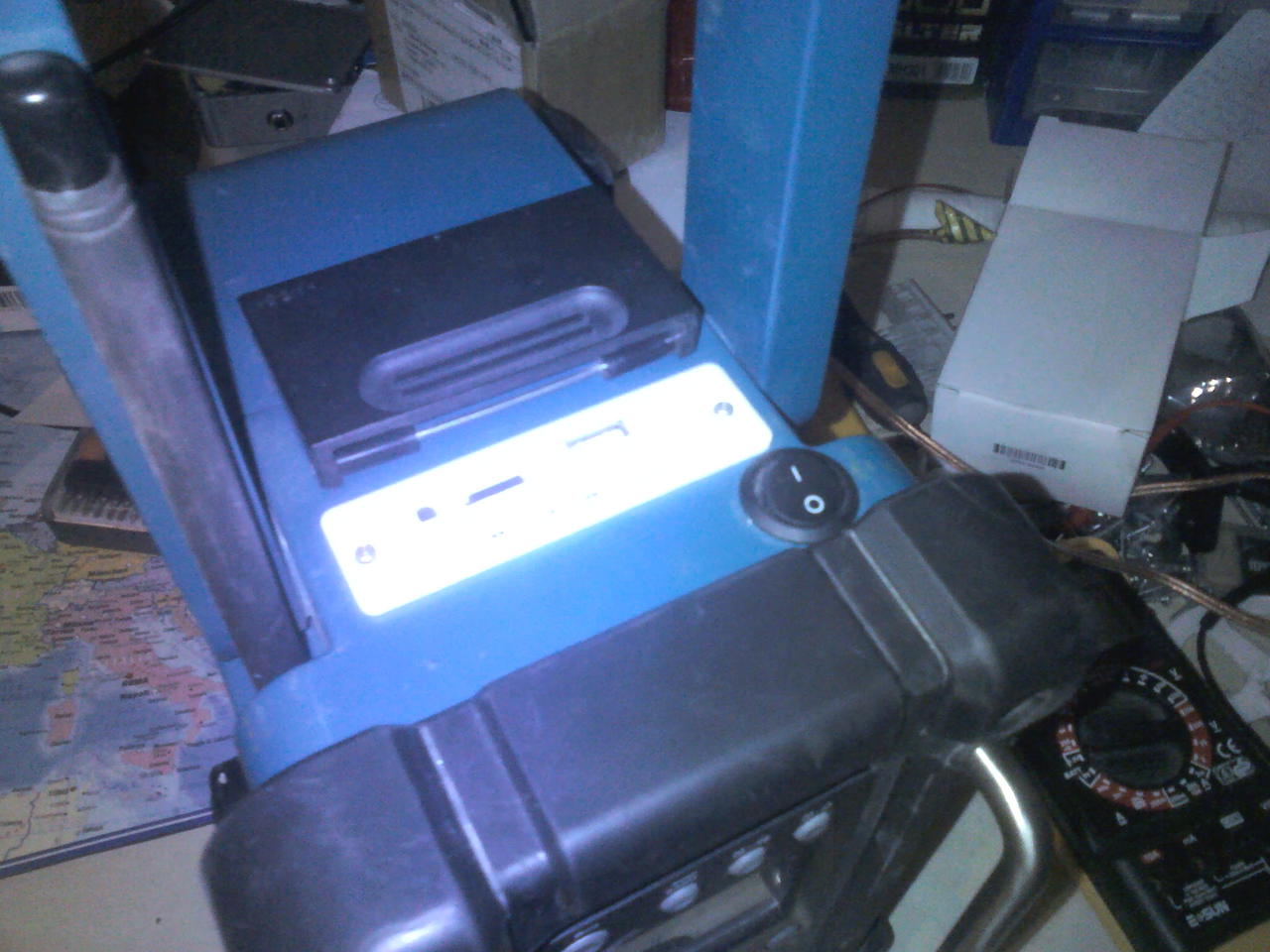

Makita rádió módosítva.

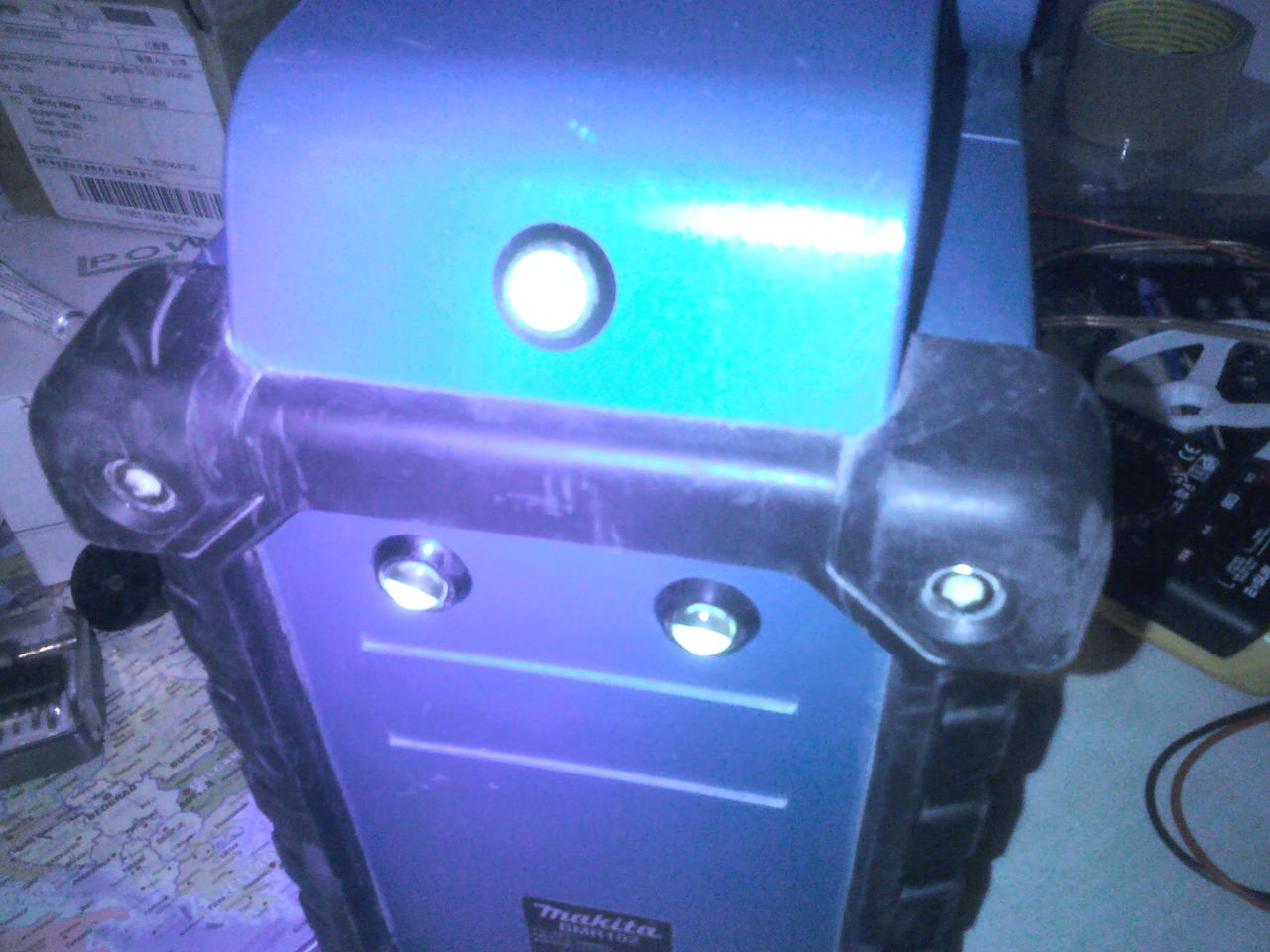

Belekerült egy MP3 lejátszó + 3 nagy fényerejű led. Lehet róla telefont tölteni, van bluetooth + két magas hangszóró.

A telefon töltést hogy oldottad meg? Az áramkörét te csináltad?
üdv

Ilyen elem füleket hol lehet kapni?
Az autóm távirányítójába az előző gazdája eltörte és egy 4,5V-os elem kivezetéséből forraszott oda, de nem érintkezik mert nem acélos, oda kéne szorulnia. Ugyan ilyen 12V-os elemhez kell.

Azokat a füleket a távirányító dobozhoz jár, azzal együtt adják.

Az USB port alapból adja az 5 V-ot. L7805 adja a lejátszónak a feszt, L7812 meg a ledeknek.

Sziasztok!
Igaz legnagyobb része nem elektronikához kapcsolódik ennek a projektnek, de akkor is hátha valakinek beindítja a fantáziáját.
Amolyan használjuk fel a házkörül kallódó dolgokat címszó alatt született ez a mű. Még nem 100%, de a feladatát már tökéletesen ellátja.

Mekkora nyomást tudsz vele elérni?

Megmondom őszintén fogalmam nincs. A nyomáskapcsoló ami rajta van azt 12bárig lehet állítani, de 10bárig tudom csak mérni a nyomást, ezt az értéket 1 motorral is simán eléri. A baloldali motor csak azért került fel, mert így 2* gyorsabban felpumpálja a beállított értékre.

Jól néz ki Elfogadnék egy ilyet én is, ha lenne hova tenni : ). A nyomással vigyázz ezek a kompresszorok 20bar fölé tudják nyomni kényelmesen és akkor nagy a pukk.
