Jó estét!

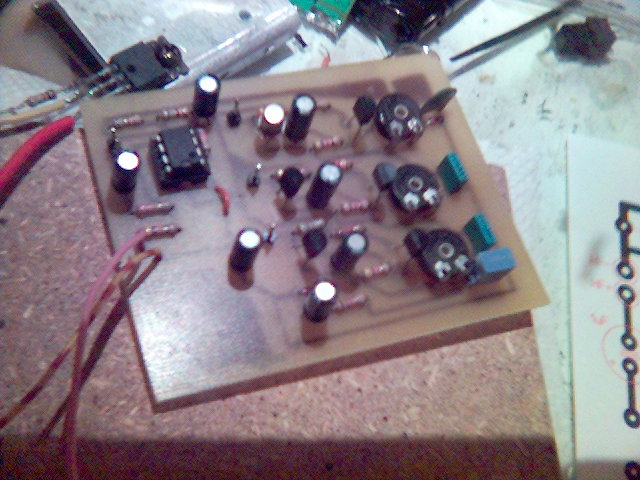

Kész lettem életem első fényorgonájával (főleg hogy LED-es..). Az elektronikáról annyit hogy nem halványodva akartam a villogást, hanem csak vagy világít teljes fényerővel vagy nem, így "vadabb" szerintem. Ezért kissé ki lett egészítve az áramkör. A sávszűrő kimenetén lévő tranyák egy NAND kapura mennek, amik kapcsolják a FET-et, vagyis az áramgenerátort rákapcsolják a LED-ekre.

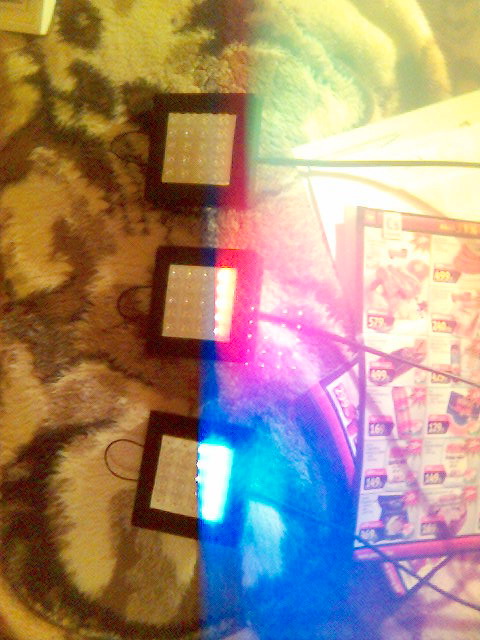

Még kép...
A LED-es doboz NYÁK-ból van összeforrasztva, sound.man kolléga ötletéből (végső megoldás olyan mikrózható műanyag doboz lett volna).

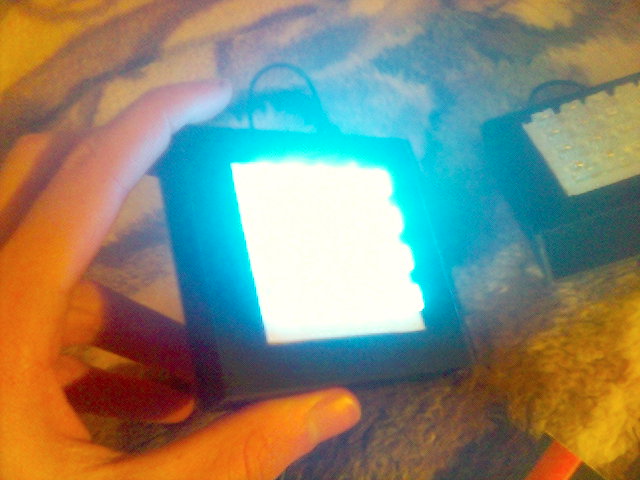

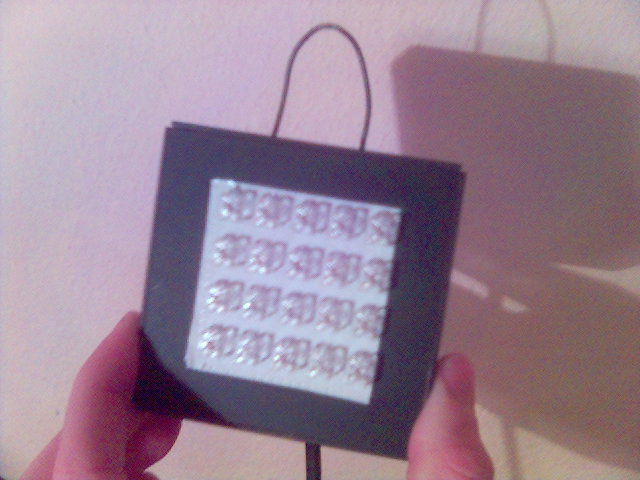

A "Fényorgona LED-ek dobozolva4" képen kicsit "csalt" a telefon kamerája, természetesen a 20db LED csak egyszerre tud villogni, de ez a telefon hibája
szerk.: külön köszönet Köbzoli kollégának, az elején sokszor nyagattam az idétlen kérdéseimmel

Ezért haragudni fognak a modik :hide:

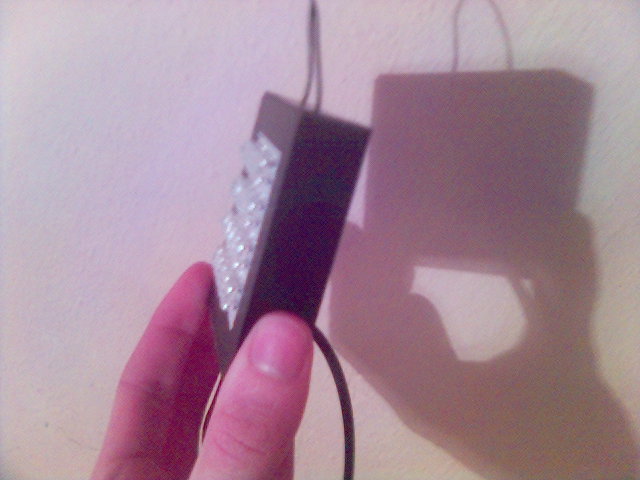

De utolsó kép

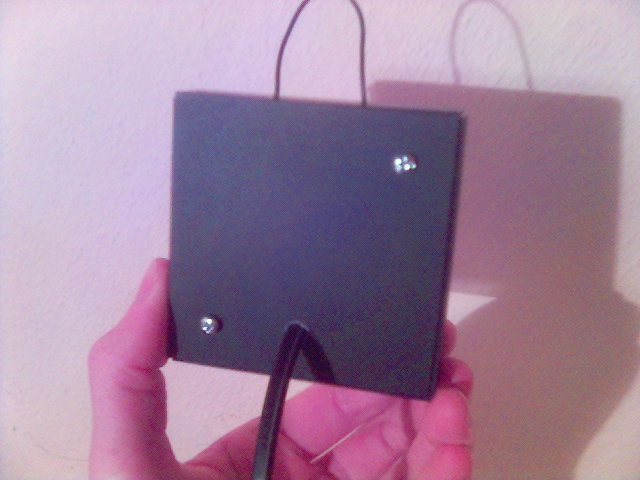

Teszik a fényorgonád kis akasztók vannak rajta? Még jobb lenne ha csinálnál hozzá kis kengyeleket, sokkal profibb lenne!!

Igen, gondoltam rá, hogy fel lehessen akasztani valahova.
Ezt a kengyel dolgot hogy érted?

Mint a gyári hasonló készülékeken, lemezből könnyedén lehet hajtani ilyen "U" formát.

Egy atmel programozó kell csak hozzá, melyet itt a hobbyelektronika üzletben meg tudsz venni, vagy csinálsz egyet magadnak, azt is találsz itt a forumon. Viszont kell egy Atmel programozó amivel beégeted a programozodnak a programját . Ha nincs ismerősöd aki be tudja égetni, akkor vegyél inkább egyet 5000ft. Én meg vagyok amugy elégedve vele, de a semminél többet ér, és folyamatos fejlesztésnek köszönhetően egy profi kis műszerhez jutunk szinte ingyen. Az olyan alaktrészeket melyben van ellenállás, vagy dióda, azokkal nem tud jól megbírkózni, de küzdenek a fejlesztök, hogy ezt is tudja. Figyelj oda, hogy 1%-os alaktrészeket használj. Én ezt a részt smd ellenállásokkal csináltam.

Ja, kis fülecskékre gondolsz...
Igaz, viszont így több mindenre rá lehet akasztani

Nagyon jól néz ki a cucc,szép munka! Én is szeretnék csinálni egy ilyen fény orgonát ezért is lenne jó ha felraknád a kapcsolási rajzot.(persze ha már meg van tervezve a panelrajz az is jöhet )
Én egy nagy lencse elé szeretném a ledeket helyezni ez a lencse 12cm átmérőjű,van egy kezdetleges világítás benne ledekből de olyan paraszt fel sem merem rakni
(pedig a fényereje az bitangul erős)

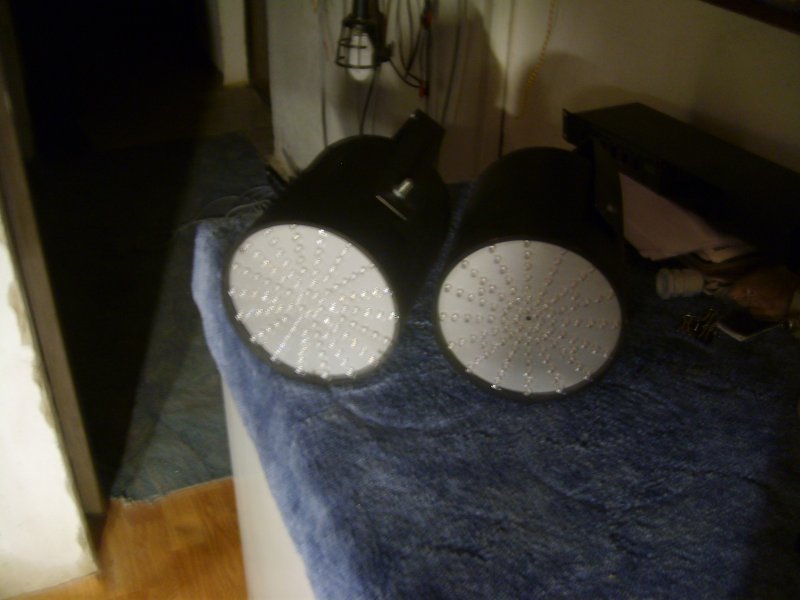

Igen sima 5mm-es ledek lencsével sok mindenre képesek! Mint nálam is, mutatom a képeket.

Köszi, a kapcsirajz és a leírás itt van:
Bővebben: Link 1
Bővebben: Link 2

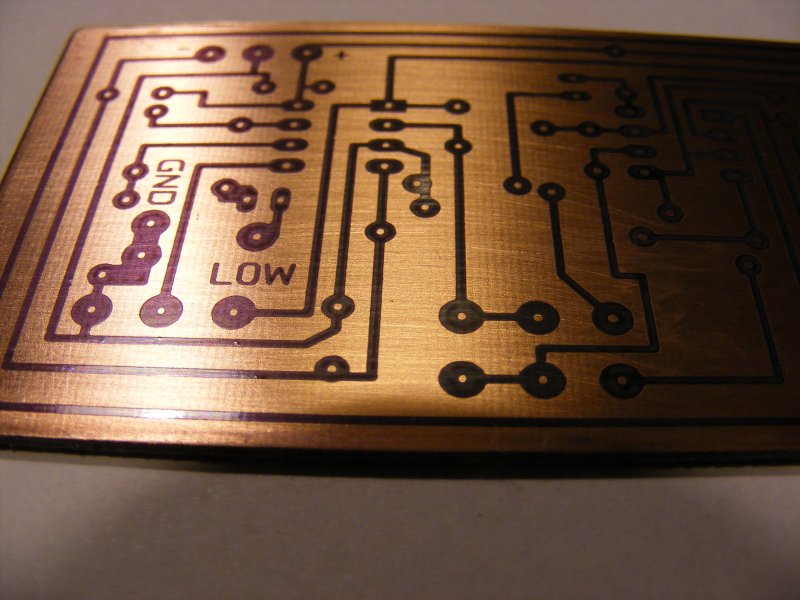

Itt van a NYÁK-rajz is, bár én újraterveztem az egészet sprint layoutban, majd átkonvertáltam pdf-be, valamint műveleti erősítőnek LM358-at raktam be
Továbbá a LED-es rész se olyan egyszerű, mint már írtam egy NAND-os FET-es áramgenerátoros rendszer hajtja a LED-eket
szerk.: többféle hanggal teszteltem és azt vettem észre hogy a közép sáv már 100Hz-től felvillan, bár nem hinném hogy azért mert rossz a kapcsolási rajz De egyáltalán nem zavaró.

Azért villan fel már 100Hz-től, mert eléggé primitív a szűrője, én sokkal komolyaabb szűrűvel építettem fényorgonát, meg is lett az eredménye

Elkészült az IN-13-as kivezérlésjelzőm! A panel vicsys kapcsolási rajza alapján készült. Bővebben: Link

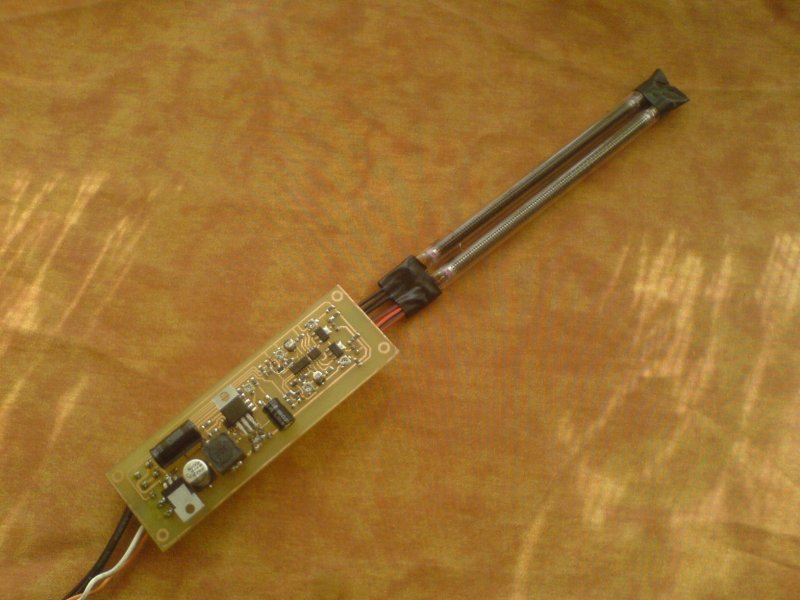

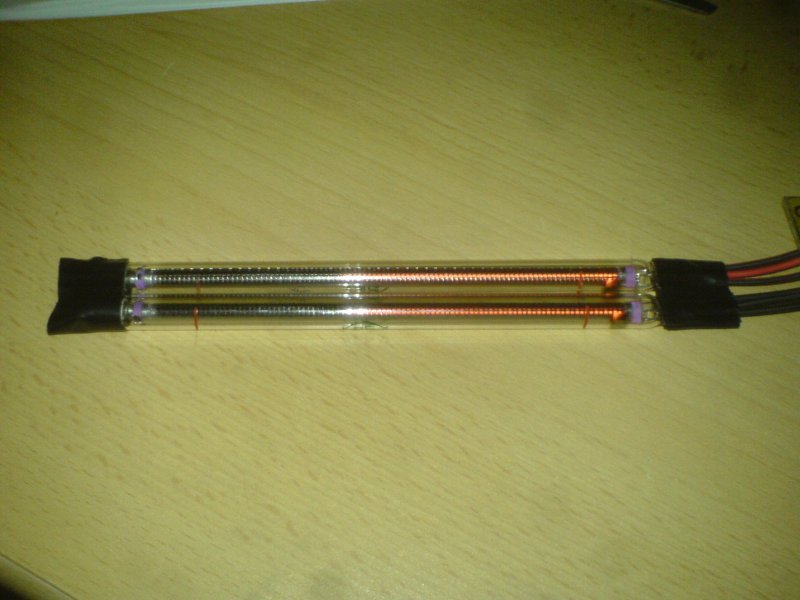

Két apró hiba csúszott a panelba, ezt javítottam, ezután azonnal indult a cucc! Az áramkör 4cm széles és 12,5cm hosszú panelra készült, egy oldalon szerelt. Na jó, a cső és a csokik azok a másik oldalról kerültek beforrasztásra! Szerintem magávalragadó a kijelzés, nekem nagyon megtetszett, megérte megépíteni! :yes:

Video

Nagyon jol nez ki

Látom, nagyon belejöttél ebbe az SMD témába. Szép lett, gratula! :kalap:

Én azt hittem elsőnek, hogy azért smd, hogy a panel üres oldalára fogatod majd fel a csöveket. De tévedtem. Viszont én úgy csináltam volna meg, így megoldódna a csövek felfogatása is. Amúgy grat jó lett főleg a panel.

Jó lett! Akkor ezek szerint nem csak sértetlenül érkezett meg a cső, hanem jól is működik.

Köszönöm a dicsérteket!
Gr89 jól gondolta, későbbiekben az üres oldalon lesznek a csövek rögzítő elemei. A hosszúkás forma továbbá a dobozolást könnyíti, remélem találok neki dobozt!
Nagyon kíváncsi voltam, milyenek élőben a csövek, de nagyon szépek! Kár, hogy kikapcsolt állapotban nem egyformák, az egyik burája sötétebb a másiknál!

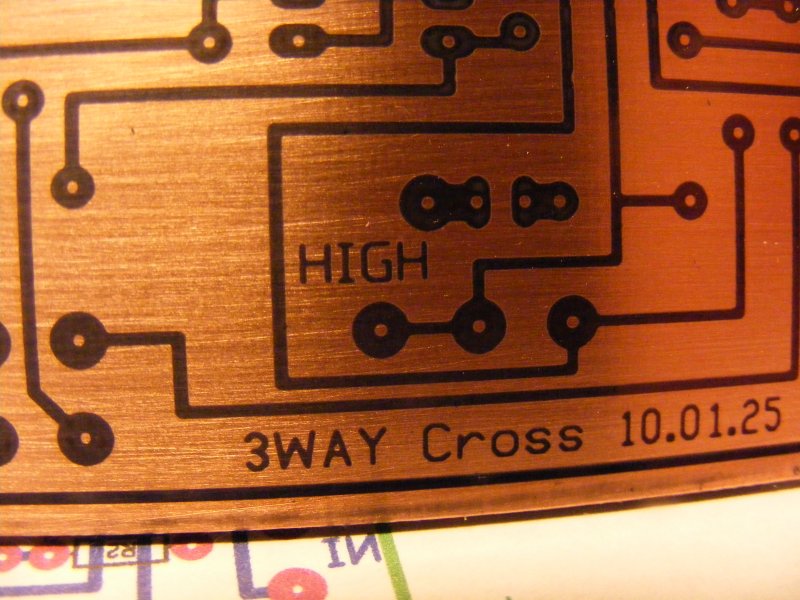

Építek még egy aktív crossovert, a nyákját szeretném megmutatni. Szerintem nagyon jól sikerült!

Sziasztok!
Végre sikerült összeraknom a Propeller Clock-ot.
Nagyon látványos, mindenki megcsodálja

Nagyon szép lett! Este hogy tudsz aludni, nem zajos a motor?

üdv!

túrtam-fúrtam a netet, de nem találtam kapcsolási rajzot a következő végfokhoz: an17830a
csak az an17831-hez, szerintetek ez alapján is megépíthető?
ha van valakinek kapcsrajza a 30-ashoz akkor megosztaná velem?
köszi előre is,
beeerka

Ezt biztos, hogy ide akartad írni? Ezt inkább a "Kapcsolási rajzot keresek" című topicban tedd fel és nem lesz rád mérges senki.

Szia!

Nagyon megtetszett a tranzisztorvizsgáló- műszer, amit építettél.
Hol találok erről bővebb leírást esetleg kapcsirajzot, szoftwaret...
Szeretném én is megépíteni, de előtte megnézném, hogy mit is tud...
Mit, meddig mér és hogyan?
FET-ek vizsgálatára is alkalmas netán?
Küldheted privát címímre is :faragopeter1@gmail.com

Előre is köszi a választ!

FP.

uhh...észre sem vettem hogy van ilyen topic
köszi hogy szóltál, átteszem oda.
üdv, beeerka

Köszi!
Tudnék aludni, de inkább készenléti állapotba kapcsolom, így számolja az időt, de nem forog a motor.

Sziasztok!
Én a második labortápomat fejeztem be nemrég. Szükségem volt egy kisebb, kompakt tápra, ezért készült ez a darab.

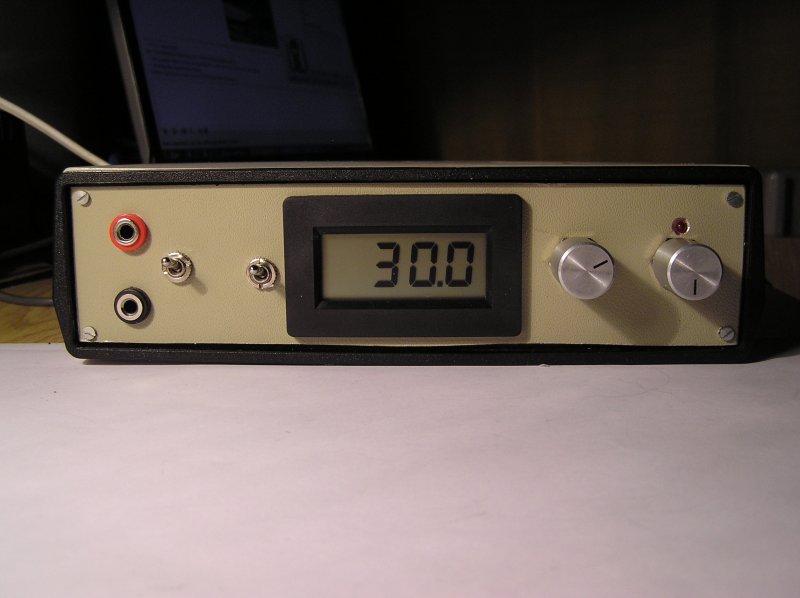

30V 2A leadására képes, csúcson rövid ideig 3A-t is bír. TL071 műv. erősítőre épül a kapcsolás, feszültség és áramhatárolással. Az áramkorlát elérését a potméter fölötti led jelzi.

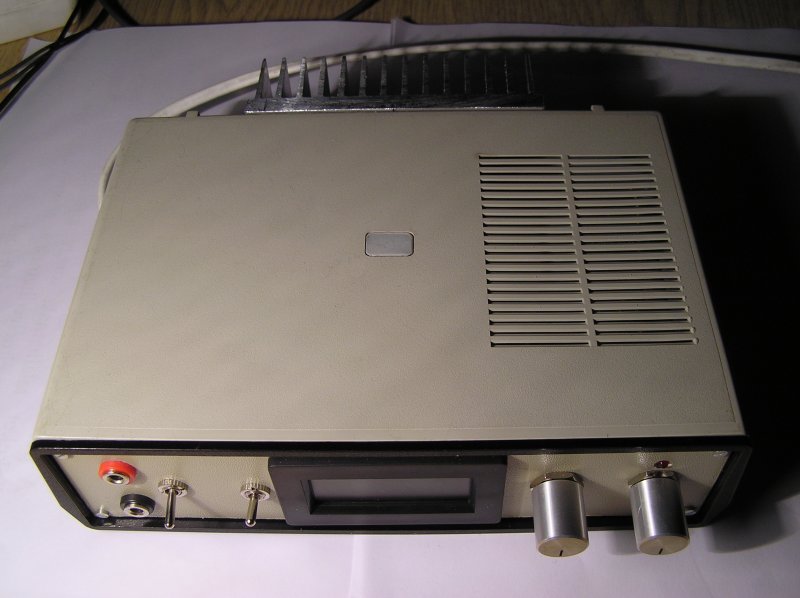

Az előző tápom

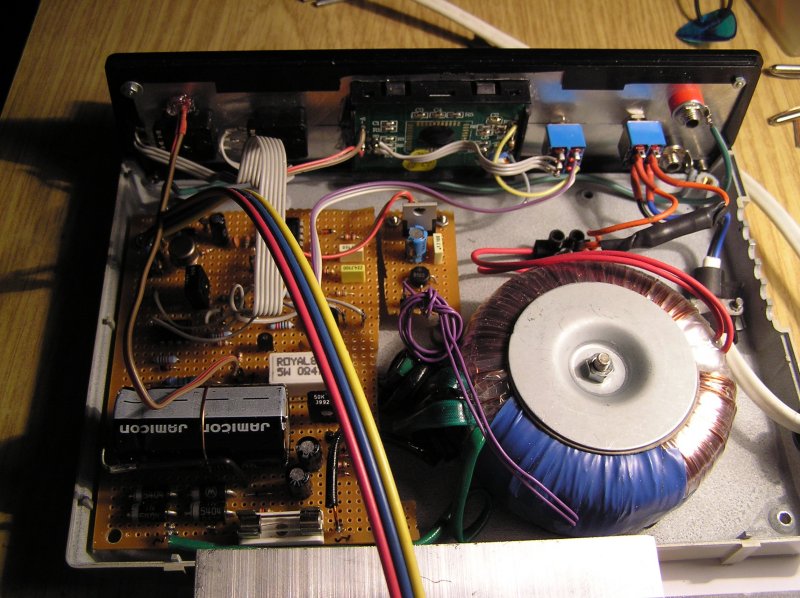

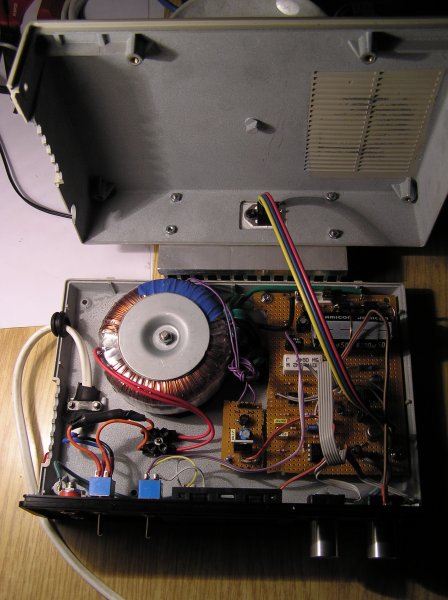

Még egy kép a bordáról.

Hali!
Egész szép, gratulálok!
Azt a "picike" hálózati kapcsolót nem félted hogy össze fog égni vagy hasonlók?

Üdv!

Az előző tápodról vannak valahol infók?
Kösz
István
