Köszi a linkeket.
Én most készültem el a topi álltal bemutatott ventillátor szabályozóval.Egy ideig jól működött de egyszer véletlenül fordított polaritásra kapcsoltam.Ugye ettől csak az elko. ment tönkre? Bővebben: Link
Köszi topinak a részletes leírásért.(igen mejd rakok fel képeket is)

Sziasztok! Elkészült a PIC16F690 mikrokontrolleres SMD kivitelű Propeller Clock órám! A programot és a kapcsolást Hp41C fórumtárs készítette a nyáktervet pedig saját magam.. Sok köszönet jár még Janocsi fórumtársnak is ki rengeteget dolgozik ezeken az órákon!Bővebben: Link

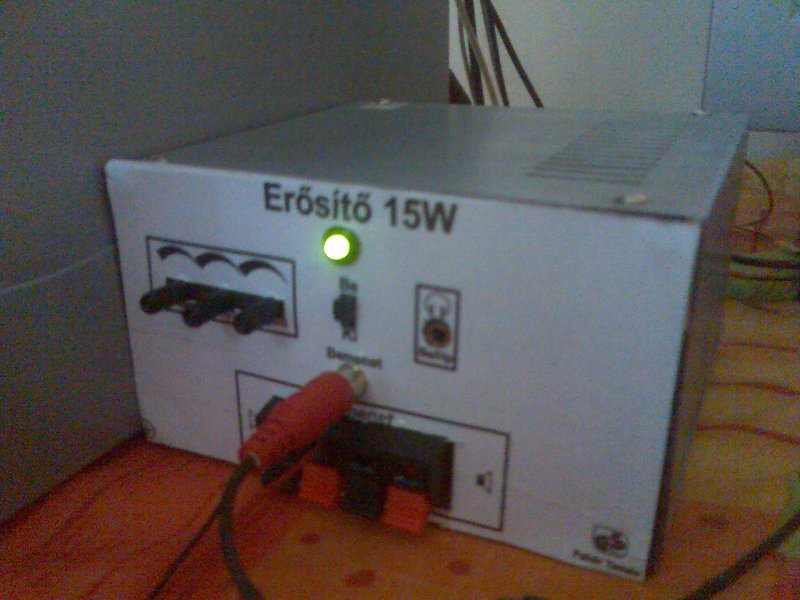

Üdv kész lettem életem első erősítőjével!
Illetve csak félig mert egyenlőre csak mono de napok kérdése a tovább fejlesztés.TDA2030 as Icvel van felépítve Pc táp dobozba. Valamint tartalmaz egy hangszínszabályzót. Későbbiekben szeretnék rá egy kivezérlésjelzőt.De egyenlőre ez is nagydolog nekem!

Jól néz ki, a belsejében mi van?

Ja igen teszek majd fel képet csak most nem akarom szétszedni

Sziasztok!
Az Bővebben: Link
mini hangfrekvenciás oszcillátor bejött kicsi olcsó és most hogy 2 db TL062 vel van megcsinálva tényleg a szimuláció is elindult és a valóságban is pc-c szkóppal vizsgálva tényleg tudja az tami a specifikációban le van írva ennek nagyon örültem. A régebbi kivitelben TL064 volt annak a szímulációja sem ment és a megépített páédány sem üzemelt
Más Ic nem jó ez benne van a leírásban
Csak infóként szerettem volna közölni

…Ha már most raktad össze Eddig szép!

Továbbá Eliot sound projects
Az innét megépített kütyük mind jól működnek
hidaló adapter ,mikrofoncsatorna ellenőrző oszcillátor, stage,recording mixer,active crossover. ez egy jó, megbízható oldal.
Egyébként a hidaló adaptert ajánlom annak aki tda2030-al épít ebből én is csinálok párat mert igen jól szól meglepően jól. Láttam pár mashall gitárkombót ilyenekkel. Viszont észrevettem, hogy pc táppal sokkal zajosabb mint hagyományos trafóval
Ha valakit érdekel mellékelem az oszcillátor sprint layout nyáktervét vannak benne átkötések az egy dolog és a nyákba ültettem a kapcsolóimat illetve a ki be kapcsolótól átkötéssel vittem a menküt az 1N4001 kapcsaira ha valaki optimalizálja hár hajrá

Sziasztok!
Én egy méhecske keltetőbe építettem hőfokszabályzót,elvileg negyed C-fok pontosságot már érzékel,szépen működik.

Nekem kifejezetten tetszik! Precíz és igényes!
Szerk: Csak még annyit, hogy nem kellett volna GND területet csinálni a 230V-os részleghez. Így hamarabb lesz zárlat pl. ha egy csavar oda esik.

Köszi szépen!

A gnd a 230V-os oldalon ha megnézed semmilyen potenciálon nincs,ezért nem gond ha bármelyik vezetősáv hozzáér,a gyengeáramú rész gnd-je le van választva egy vonallal.
De azért nem kell csavarokat alászórni

Szerintem is, szép rendezett De nem esik egy méhecske keltetőben oda csavar - és gondolom nem is benne lesz az elektronika, mert nem lenne túl ésszerű…

Milyen fütőelemet kapcsol majd a relé? Fogja bírni a sűrű kapcsolgatást? Ilyen helyre tirakot szoktak tenni, mert az nem kopik.

Persze az érzékelő ki van vezetve,de ez a képen látszik is.

Azt meg sem néztem, hogy se a fázissal se a nullával nincs összekötve. Fotózással van a nyák csinálva?

Nem tudom mit fognak rátenni(nem én fogom használni),de szerintem vagy valami infra sugárzót vagy egy 1200-2000W-os fűtőbetétet.
A relé egész jó fajta SHRACK típusú 10A-es, és még oxigénmentes is a belseje.

Vasalásos technikával van.

Én is triakkal csináltam volna, mert annak nem lehet baja egy könnyen!

Hát lehet hogy a következőt én is azzal tervezem meg,mekkora átalakítást igényelne?A bc 546-os tranyóval kéne vezérelnem a triakot ugye?

Bővebben: Link Ennek a hozzászólásnak a melléklete. A tranzisztor nem kell akkor bele.

Induktív jellegű terhelésnél viszont nem árt kiegészíteni egy soros RC taggal az A-K-ot. A túlfeszültségek ellen.

Igen az nem árt bele, főleg ha motort vezérel.

Mivel átmenetileg beszerezhetetlen a PIC16F690 (amire eredetileg a sörkollektor vezérlő termosztát tervezve lett), ezért egy másik mikrokontrollert kellett választanom. A PIC16F886-ra esett a választásom, mert igen csak jó az ár/érték aránya. El is készült az új kapcsolás és a videoja.
Bővebben: Link

Szép munka. És mikor látható az egész rendszer kompletten?

Köszi
Nem tervezem egyenlőre a kollektor rész megépítését.

Nincs elég sör? :hide:

Nincs doboz! Meg alumínium lemez meg faanyag meg plexi meg idő meg pénz meg késztetés meg motiváció meg....

Küldj sört, és visszaküldöm a dobozait. Ki is mosom visszaküldés előtt.

Lenne hozzá eszed mi..? Majd kapsz egyet a MAHET-en.

Köszönöm!
Korhű? Alapvetően egyszerű-tiszta-modern külsőt próbáltam kreálni neki, mivel a PCL86 a maga noval "szabványával" számomra egy modern cső. A gombok is tökéletesen ezt tükrözik a maguk egyszerű-tiszta-modern formavilágukkal :yes:
