Koszi valaszt, probalkozom a legjobb oszeallitassal.
kozben felmerult mas: Van egy motorral hajtott hangfrekis vobbler. Gyakorlatilag mechanika allitja elo a sweepet ugy, hogy a mechanikus automatika tekergeti a forgato gombot. Lehet allitani also felso frekit 0-600 kHz-ig valamint sweep gyorsasagot ( a motorral sorbakotott huzal poti) ami max kb 3 sec/20 kHz sweepet eredmenyez. Hogyan lehet kiertekelni mai viszonyok kozott az atvitelt pl egy erosito merese eseten? Gondolom regen felrajzolta a kockas papirra egy toll az adott valaszt, ami egy kulon keszulekben lehetett. Szinkronban sem feltetlenul kellett lennie, de szeretnek valami okosabb megoldast. pl hangkartya hasznalataval. Lenne otletettek? Lehet, hogy hosszu utanvilagitasu szkop volta megoldas? Kivalo szinusz jele van statikus uzemben is. Kalibralt az amplitudo es preciz oszto van benne. Koszi mindenkinek elore is!
"Hátha jó lesz valakinek:"
Hát ez senkinek se lenne jó, ezt jól összekevertem. Ez már talán jó és itt befejezem,csak ki szeretném igazítani. 100 Mhz-re: Az L 0,1uH és a C 25 pF a moduláció 75Khz a delta C,század pF lett. Ez a BB204-nél a legegyenesebb szakaszban 8V munkapontban, a katalógus jelleggörbéjébő, igen kis változást jelent csak becsülni lehet ~0,05V , mivel ebben a munkapontban ~1Vos változás arányos kapacitásváltozást mutat, nem jelenthet észrevehető torzítást.
Jó, hogy kiszámoltad. Most legalább érzékeled a nagyságrendeket. Az adó modulációs torzítását löketmérővel, és torzításmérővel lehet mérni, már ha van. (kellene hogy legyen)
jó lenne, de sajnos nincs sok mással együtt.
De talán egyszer...
Szia !
Valóban van nem egy PCs hangkártyát használó program. Sajna ezekkel az összes előnye és hátránya velejár. Amin bukhatsz sokat a hangkártyád minősége. Külső kártya talán jobb mert a belső sokkal több "szemetet" tud össze szedni , alaplapiról ne is beszéljünk. "Szemetek" : belső alaplapi tápok + a buszok négyszögei stb stb zavarok. Biztos hallottál már ciripelni hangszórót mikor húztad az egeret vagy winyó műveletek zajlottak ... stb .. De nem lehetetlen . Meg ügyelni kell a ki / be meneti jelszintek össze állítására is ! Ezen a linken összefoglalót olvashatsz mire lehet jutni a hangkarikkal : BME-s összefoglaló De ebből pár részes cikk is jelent meg az RTben 3 5 éve. De ez annak a kézirata. Ui.: RT Rádiótechnika havilap
A kérdésedre nem tudok korrekt választ,de szerintem egyszerűbb lenne Kera_Will által is említett megoldás.
Az RMAA5.5-öt ingyenesen le lehet tölteni elég jó hangfrekvenciás mérésekhez jó hangkártyával.
Elolvastam Bandi Bacsi leirasat es eleg komolyan leirja a dolgokat. Ugy tunik 20 Khz alatti mereseknel tok jo a kartya, az en muszeremet alapvetoen nagyobb frekin lehetne jol hasznalni, persze ha ilyen meresnek van ertelme.
Az egyik problema ezen a szinten, hogyha ki is merem a hibat, nem valoszinu, hogy attekerek egy kesz kimeno trafot... Egyik studios kollegam hangfal valaszat nezte meghajtasra ugy hogy a hangszoro tekercsen levo feszt vezette vissza a vonal bemenetre, megmutatta a rezonanciakat. Koszi a valaszokat, ulok a probleman meg egy kicsit.
Idézet: „Most cipelem oket a helyukre lehenykepezem hogy lassuk mirol beszelek.” Én azóta is türelmetlenül várom a képeket a műszerparkodról. Nekem is vannak ilyen occsóért vásárolt régi műszereim, az átlag életkoruk vetekszik az enyémmel .
Bocs Feri! A cipelesig eljutottam, potolom a kepeket!
Elektronika Kts, Type: 1196/S GDO
A tekercskészletében van egy valami, aminek nincs csapja, tehát nem lehet beledugni a GDO-ba. Viszont a két oldalán van két-két csavar. Felírat csak annyi van rajta hogy L C 555. Ha megrázom akkor valami zörög benne Ez mi lehet? Arra gondoltam hogy esetleg ismert kondival lehet induktivitást mérni, és viszont?
Jó lenne valami fénykép. (de az már gyanús, ha zörög)
A gyanús ha zörög-öt értem
Ameddig nincs kép, csak annyit tudok mondani hogy piros PRIMI felíratat van erre is ráfújva... Meg olyan nyalóka alakú a teketcskészlete, tehát nem kerek mint a Tesla féle... A képeken meg rajta vagyok
"4. kép: A műszer közelebbről, jobban megfigyelhetők a dugaszolható egységek: a legfelső –oldalán a csavarokkal- kapacitás és induktivitás mérésére szolgál, a többi a sávokhoz kialakított, megcsapolt tekercset tartalmaz."
Régi magyar műszerek
Köszönöm.
Rajzról aztán álmodni sem mertem volna...
Sziasztok! Mellekelten csatolom a kepeket a muszerekrol! Meg sok munka van , szeretnem rendes allvanyra tenni oket idovel.
Az elos kepen labortapok, szignal, hanggenerator es amator epitesu 20A es tap lathato.
A masodikon van egy 500 Megas szignal es egy alkatresz mero hid. A harmadik pedig egy Wobbler ami mukodik, de meg nem tudtam beuzemelni meresre, illetve URH szignal es egy tranzisztorokkal felepitett frekvencia mero. Tetejen a szkopom.
Van egy hanggenerator ami a kedvencem, nincs a kepen, atom stabil szinusz jele van. Az utolso kepen van egy ssb ado-vevo esze. Ehhez hasonlo joszagokat konnyu beloni ennyi eszkozzel, de URH-n mar akadnak problemaim. Sokat gondolkodva egy modern wobbler/ spekrumanalizatorral, egy szkoppal es egy high tech jelforrassal az egesz cucc 10 kg tomegbol kivalthato lenne, igaz 100-szoros aron. Meg hat akkor hol az amator izgalom? Korabban par kollegamnak mondtam hogy szinusz jel 30 eve is az volt, sot analog
Mit tud a wobbler? Majd ha mersz vele, legyszives keszits nehany kepet.
Szépek!
Az EMG-1172-ért irigyellek. Megjelent egy cikk a rádiótechnika évkönyv 2003-as számában, amiben leközölnek egy sweep vezérlőt hozzá. TR-2152 van nekem is, csak el van törve az alapműszer öntvény háza, így kénytelen vagyok egy Wayne Kerrt használni helyette . Ha lesz időm teszek fel képeket én is a műszerparkomról.
Sziasztok!
Engem egy olyan voltmérő érdekelne, mellyel meg tudom mérni adótól távol az antennán lévő nagyfrekis feszültséget (URH és DMH tartományban) névleges terhelés mellett(pl. 75 Ohm). Segítséget előre is köszi!
Ezt ismeritek ?Bővebben: Link

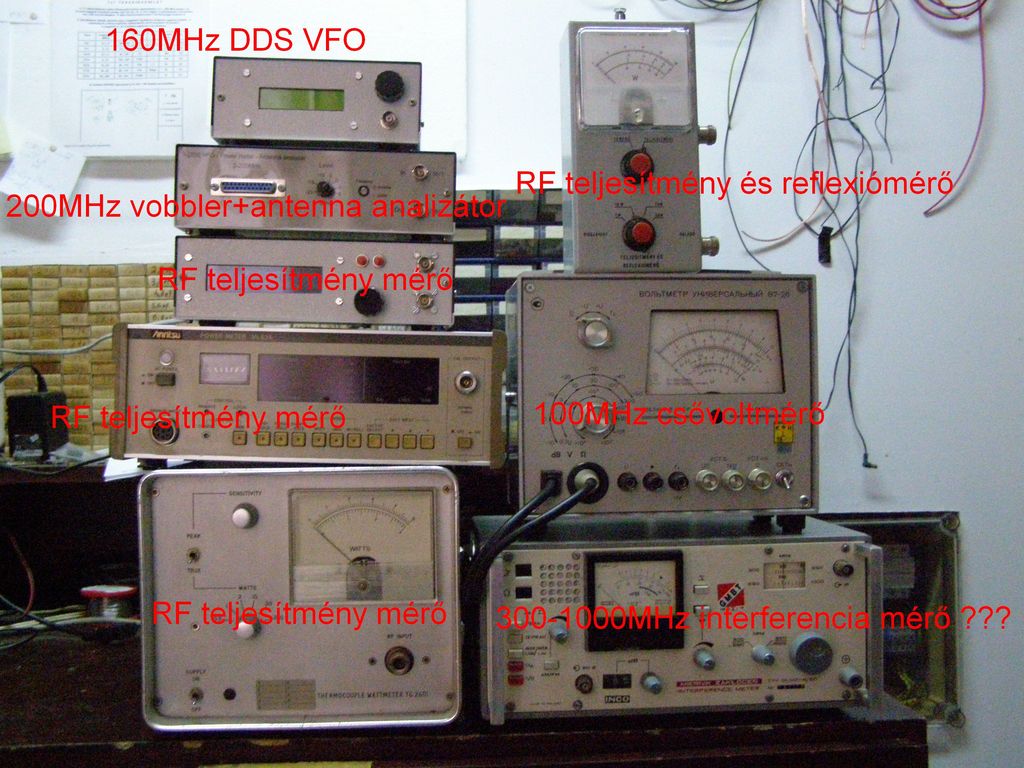

Összegyüjtöttem és lefényképeztem a nagyfrekvenciás műszerparkomat. Annak ellenére hogy a többsége elég öreg, nagyon jó állapotban vannak. Nekünk hobbistáknak be kell érnünk ilyenekkel, az új, mindent tudó tenyérnyi műszerek helyett. 1-2 év konditerem bérlet árán meg lehet őket szerezni és közben mérni is lehet velük az izmok erősítése mellett
Ez a koma biztosan valami guru egy gyarban.
Nos, a wobbleres meresekhez a a segitsegeteket fogom kerni, elsosorban merofej, meg az IQ hianyzik. A markereket latni rajta es szep kepe van, de eddig nem hasznaltam eredmennyel. A TV wobblernek viszont rajza is van,de azt is nagy jelen tudom csak hasznalni, pl bemeno savszuro merese nerm jott ossze a jelszintek miatt.
Sziasztok!
Segitseget szeretnek kerni Elinditottam a nagy wobblert. Legnagyobb bajom az orosz csatlakozok, igy jobb hijjan elejuk forrasztok egy egy BNC-t. Eddig minden funkcio mukodott, bemeno oszto es az osszes marker a helyen. Az a kerdes hogy le kell terhelni a kimenetet es a bemenetet egy egy 50 ohm-al vagy probalkozzak 1 Mega koruli ellenallassal? Szeretnek csinalni egy kalibralo savszurot, nagy josaggal , hogy ugymond megtanuljak merni a muszerrel. Ha kimenetet osszekotom a bemenettel, linearis atvitel van, igy teszteltem az osztot. A kesobbiek soran savszuroket szeretnek bemerni rovidhullamra, de lehet hogy kellene egy-egy fetes erosito savszuro ele es utana elvalasztas celjabol. Egy hibaja van, sipol a nagyfesz trafo, szet kell szednem meglakkozni a magjat, mert meg lehet veszni mellette. Mert valaki sokat woblerrel? Koszi Joe
Ezzel egyet ertek
Urbánnál nézz szét, hátha van neki ilyen orosz csatija vagy átalakítója.
Igen az 50ohmra van kalibrálva a kimenő szint, azaz akkor lesz annyi a kimeneti jelszint, ha 50ohmmal fogadod a mérendő szűrő bementén. Ha nem, akkor nagyobb jelszinted lesz, tehát csak viszonyitani tudod a mért átviteli görbéd, de ez az esetlek túlnyomó részében elég. Ugyan ez érvényes a kimenetre is. Elválsztó erősítőt azért nem ajánlott betenni a körbe, mert akkor annak az átvitele is bele lesz mérve és mivel analóg a megjelenítsed ezért nehéz vagy lehetetlen kihámozni a végeredményt. No meg 500MHz környékén már nem olyan egyszerű akár csak egy osztót is építeni, nem hogy lineáris elválasztó fokozatot.
Fel tudok ajánlani 3db átalakítót, mérőfejet? Csuda tudja mik ezek, egy hasonló Szovjet wobblerhez kaptam mint a tiéd, csak az én műszerem nem teljesen működőképes. Ha kell alkatrésznek azt is meg kapod, ha eljössz érte . Az átalakítókat el tudom küldeni.
Koszi Feri, elfogadom az ajanlatot, de ugy tunik nem passzol a likba a merofej. Azt sem ertem egyelore , hogy kell e melle demodulatoros merofej vagy nem...
It lenne par kep. A nagyfesz trafo a tranyos elektronikaval hiperszil mogott van szilikon gumival kiontve, nem merem megbontani, inkabb legyen hangos amig merek. Itt tartok most:
Sziasztok,szükségem van mérni 400-800 MHz frekvencia tartományban kis - 30-50 mV-os jelet. Milyen mérőzsinórt jó használni? Van egy 50 Ohmos mind két végén BNC-vel ellátott szinórom. Gondoltam, az egyik végére dugaszolok egi BNC aljzatot, annak a bemenő végére egy 1 pf kondit cinezek. Ennek működnie kéne?!
A freq. mérő ez: http://uk.farnell.com/hameg/hm8021-4/counter-frequency-1-6ghz/dp/825529? jandu.
A C-bemenet 50ohmos, tehát az a csati egy megfelelő tapival jó(persze minél rövidebb legyen), szerintem felesleges oda külön kondi-reflexiót, jelcsökkenést fog okozni.Akkor kell csak DC leválasztás, ha a mérendő objektum 5V közeli(vagy magasabb fesz.)DC komponenst tartalmaz-én is a Manual-ból tudom!
|
